新型编程计算器CASIOfx-5800P使用方法与编程技巧

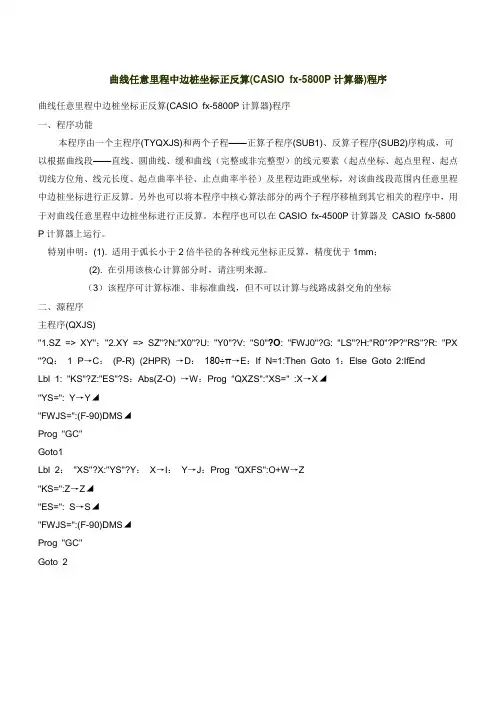

曲线任意里程中边桩坐标正反算(CASIO fx-5800P计算器)程序曲线任意里程中边桩坐标正反算(CASIO fx-5800P计算器)程序一、程序功能本程序由一个主程序(TYQXJS)和两个子程——正算子程序(SUB1)、反算子程序(SUB2)序构成，可以根据曲线段——直线、圆曲线、缓和曲线（完整或非完整型）的线元要素（起点坐标、起点里程、起点切线方位角、线元长度、起点曲率半径、止点曲率半径）及里程边距或坐标，对该曲线段范围内任意里程中边桩坐标进行正反算。

另外也可以将本程序中核心算法部分的两个子程序移植到其它相关的程序中，用于对曲线任意里程中边桩坐标进行正反算。

本程序也可以在CASIO fx-4500P计算器及CASIO fx-5800 P计算器上运行。

特别申明：(1). 适用于弧长小于2倍半径的各种线元坐标正反算，精度优于1mm；(2). 在引用该核心计算部分时，请注明来源。

（3）该程序可计算标准、非标准曲线，但不可以计算与线路成斜交角的坐标二、源程序主程序(QXJS)"1.SZ => XY"："2.XY => SZ"?N:"X0"?U: "Y0"?V: "S0"?O: "FWJ0"?G: "LS"?H:"R0"?P?"RS"?R: "PX "?Q：1÷P→C：(P-R)÷(2HPR)→D：180÷π→E：If N=1:Then Goto 1：Else Goto 2:IfEndLbl 1: "KS"?Z:"ES"?S：Abs(Z-O)→W：Prog "QXZS":"XS=" :X→X◢"YS=": Y→Y◢"FWJS=":(F-90)DMS◢Prog "GC"Goto1Lbl 2："XS"?X:"YS"?Y：X→I：Y→J：Prog "QXFS":O+W→Z"KS=":Z→Z◢"ES=": S→S◢"FWJS=":(F-90)DMS◢Prog "GC"Goto 21.全线计算主程序(XLJS)"1.SZ => XY"："2.XY => SZ"："1 or 2"?N: Lbl 0："KS"?Z:"ES"?S：Prog "XXX":1÷P→C:(P-R)÷(2HP R)→D:180÷π→E：If N=1:Then Goto 1: Else Goto 2:IfEndLbl 1:Abs(Z-O)→W：Prog "QXZS":"XS=" :X→X◢"YS=": Y→Y◢"FWJS=":(F-90)DMS◢Prog "GC"Goto 0Lbl 2："XS"?X:"YS"?Y：X→I：Y→J：Prog "QXFS":O+W→Z"KS=":Z→Z◢"ES=": S→S◢"FWJS=":(F-90)DMS◢Prog "GC"Goto 22. 正算子程序(QXZS)0.1739274226→A:0.3260725774→B:0.0694318442→K:0.3300094782→L:(1-L)→F:(1-K)→M:(U+W(Ac os(G+QEKW(C+KWD))+Bcos(G+QELW(C+LWD))+Bcos(G+QEFW(C+FWD))+Acos(G+QEMW(C+MW D))))→X：(V+W(Asin(G+QEKW(C+KWD))+Bsin(G+QELW(C+LWD))+Bsin(G+QEFW(C+FWD))+Asin(G +QEMW(C+MWD))))→Y:G+QEW(C+WD)+90→F:X+Scos(F→X:Y+Ssin(F→YReturn3. 反算子程序(QXFS )G-90→T:Abs((Y-V)cos(T)-(X-U)sin(T))→W:0→S：Lbl 0：Prog " QXZS ":T+QEW(C+WD)→L:(J-Y)co s(L)-(I-X)sin(L)→S:If Abs(S)<10^(-6):Then Goto1:Else S+W→W:Goto 0:IfEndLbl 1:0→S：Prog " QXZS ":(J-Y)÷sin(F)→SReturn数据库：XXXLbl 1:If Z≤下一起点里程: Then本线路起点里程→O：本线路X→U：本线路Y→V:本线路方位角→G：本线路长度→H：本线路起点半径→P：本线路止点半径→R:±1→Q (左偏Q=-1，右偏Q=1，直线段Q=0）：Else If Z≤下一起点里程: Then本线路起点里程→O：本线路X→U：本线路Y→V:本线路方位角→G：本线路长度→H：本线路起点半径→P：本线路止点半径→R:±1→Q :IfEnd: IfEndReturn四、数据库1、线路平面数据库数据名：“XXX”可根据自己须要更改Lbl 1:If Z≤80(计算段终点里程) : Then 0→O (计算段起点里程): 62450.391→U(起点里程纵坐标): 56853.282→V (起点里程横坐标): 220°31′33″→G(计算段起点里程切线方位角): 80→H(缓和线): 10^45→P曲率半: 782.716→R(曲率半): -1→Q (线路左右偏): Else If Z≤xxx: Then0→O (计算段起点里程): 62450.391→U(起点里程纵坐标): 56853.282→V (起点里程横坐标): 220°31′33″→G(计算段起点里程切线方位角): 80→H(缓和线): 10^45→P曲率半: 782.716→R(曲率半): -1→Q: IfEnd: IfEndReturnO=80:U=62388.712:V=56802.348:G=²²²²²²²²²²²²注：数据库内数据为示意数据，编两曲线中直线段时“H=”为该段长；半径“P=”、“R=”详以上使用说明；坐标、方位角为计算段起点的。

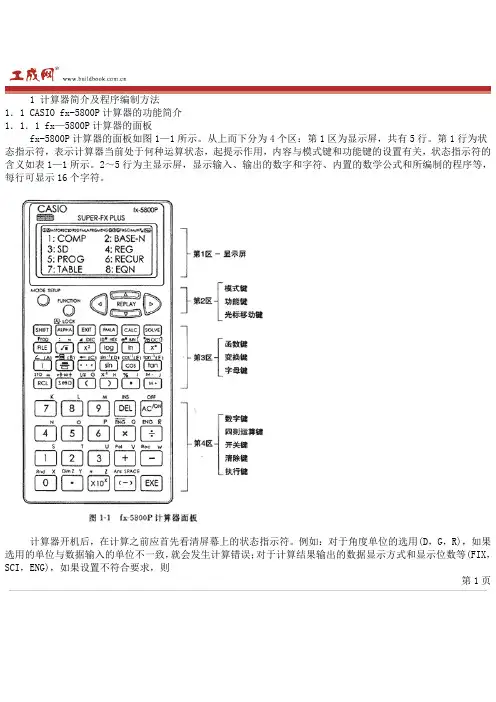

1 计算器简介及程序编制方法1．1 CASIO fx-5800P计算器的功能简介1．1．1 fx—5800P计算器的面板fx-5800P计算器的面板如图1—1所示。

从上而下分为4个区：第1区为显示屏，共有5行。

第1行为状态指示符，表示计算器当前处于何种运算状态，起提示作用，内容与模式键和功能键的设置有关，状态指示符的含义如表1—1所示。

2～5行为主显示屏，显示输入、输出的数字和字符、内置的数学公式和所编制的程序等，每行可显示16个字符。

计算器开机后，在计算之前应首先看清屏幕上的状态指示符。

例如：对于角度单位的选用(D，G，R)，如果选用的单位与数据输入的单位不一致，就会发生计算错误；对于计算结果输出的数据显示方式和显示位数等(FIX，SCI，ENG)，如果设置不符合要求，则第1页所得数据不能满足计算需要；程序运行中，显示中间结果的提示(DSP)，表示后面还有数据，不要误作为最后的数据，等等。

面板的第2区有模式键、功能键和光标移动键。

第3区有函数键等。

第4区有数字键和四则运算键等，使用最多的输入或执行键(EXE)位于右下角。

由于计算器附带用户说明书，所有键的使用功能和运算模式都有详细的说明，所以，本书一般不予重复。

但是，对于与计算器程序设计有关的，则做一些补充说明，或作详细阐述。

1．1．2 面板按键的补充说明(1)模式键和功能键按模式键(MODE)后屏幕显示运算模式菜单。

运算模式主菜单共有11项，与工程测量程序设计和计算等有关的主要有三项：1．COMP(Compute)——一般计算，也用于执行程序时的计算；2．PROG(Programming)——程序编制，3．LINK——计算器与计算器之间的连接，用以传送用户编制的程序。

各个主菜单下一般都有一系列子菜单，后面将对此作详细介绍。

第2页<<上一章下一章>>工成网2 平面点位的坐标计算2．1 极坐标法和交会定点法坐标计算2．1．1 极坐标法测定点位(极坐标化为直角坐标)(1)计算公式本程序用于极坐标法测定待定点平面坐标的计算。

fx-5800P易学易用程序集卡西欧(中国)贸易有限公司版程序列表备注；；用户对用本书疑问，请发邮件到：gongchengji@ 。

欢迎交流！卡西欧的客服热线：400-700-6655。

联系:gongchengji@ 。

G1G2G3G4G5G6G7G8G9G10G111-1G12G12-10-10-2fx-5800P G2011-9-30...常用测量程序1极坐标放样程序（已知坐标计算边长、方位角计算程序），程序名5 J<0J+360→J把小于6 7 "FWJ="：J DMS ◢显示方位角2已知边长方位角计算坐标程序，程序名3建筑轴线偏移程序(或扩大基础程序)。

程序名（）（）4测角前方交会坐标计算，程序名5测角后方交会坐标计算，程序名3 Pol((C –A),(D –B)) : J<0J+360→J : J →Z[4] 计算点（）的方位角4 Pol((E –A),(F –B)) : J<0J+360→J : J →Z[5]计算点（）的方位角5 6 Z[1]<0Z[1]+360→Z[1]计算点（）的顶角并存贮到变量 7 Pol((E –C),(F –D)): J<0J+360→J : J →Z[4] 计算点（）的方位角 8 Pol((A –C),(B –D)): J<0J+360→J : J →Z[5] 计算点（）的方位角9Z[4]-Z[5]→Z[2]方位角计算顶角10 Z[2]<0Z[2]+360→Z[2]计算点（）的顶角并存贮到变量 11 Pol((A –E),(B –F)) : J<0J+360→J :J →Z[4] 计算点（）的方位角 12 Pol((C –E),(D –F)) : J<0J+360→J : J →Z[5]计算点（）的方位角13 14 Z[3]<0Z[3]+360→Z[3]计算点（）的顶角并存贮到变量 15 tan(Z[1]) tan(G) ÷(tan(Z[1])- tan(G))→Z[7] 计算点（）的参数 计算点（）的参数 计算点（）的参数（）（）（）6坐标转换计算程序，程序名-D （）（）（）7直线中边桩坐标计算程序,程序名8圆曲线中边桩坐标计算程序,程序名9完整缓和曲线中边桩坐标计算程序,程序名fx-5800P 程序使用流程：本程序数据和主程序是分开的，编程时将不同的工程数据存放到不同的数据文件里，如A匝道，文件名为A ，将匝道A 所有的曲线线元参数输入A文件里。
