该系列配电箱〔柜〕适用于施工现场及户外临时用电，应满足“三级配电、
二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱〔柜〕、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。配电箱〔柜〕的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。一、基本要求〔一〕配电箱〔柜〕的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备〔ACS〕的特殊要求及《施工现场临时用电安全技术标准》JGJ46-2005的标准要求。〔二〕配电箱〔柜〕、开关箱安装使用应符合《施工现场临时用电安全技术标准》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。〔三〕配电箱〔柜〕、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。〔四〕电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。二、总配电箱〔柜〕内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L〔DZ15L〕透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。总配电柜示意图：总配电柜端子板接点图：总配电柜柜门电气连接点图：四回路配电柜电气系统图：六回路配电柜电气系统图：八回路配电柜电气系统图：三、分配电箱1 含照明回路分配电箱
临时用电线路接法和配电箱配置标准图

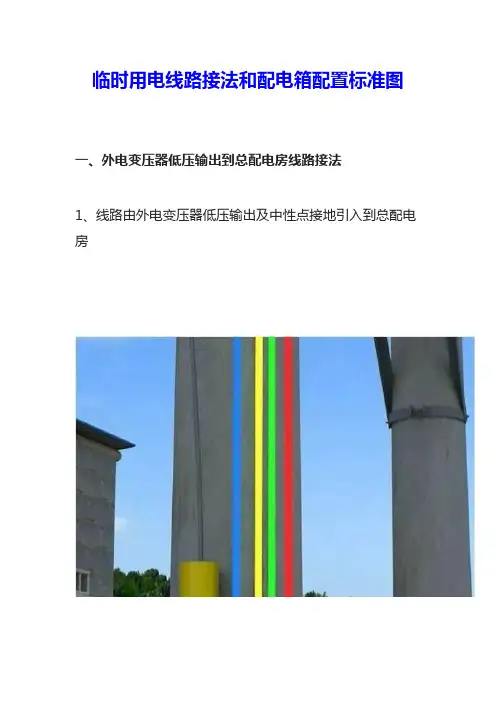

一、外电变压器低压输出到总配电房线路接法
1、线路由外电变压器低压输出及中性点接地引入到总配电房分别采用黄绿红三相线和淡蓝色中性接地线从外电引入
2、线路的黄、绿、红三相线接入到总配电箱的总隔离开关上（左图）
隔离开关必须选用分断时有明显可见分断点的开关（右图）
3、浅蓝色中性接地线接入到第一级漏电保护器上的接线端
4、将中性接地线用导线引出到PE端子作为保护零线
注：该类刀闸已不允许使用，本文主要介绍线路布置走向，
还请理解！
5、从第一级漏电保护器“N”出线端接引到工作零线接线端
6、从第一级总漏电保护器引出相线到多路分路隔离开关
二、总配电箱到分配电箱的接法：三路分三路为例
1、从总配电箱的分配电开关分别引出黄、绿、红（L1、L2、
L3）三相线
淡蓝色工作零线从工作零线接线端引出
黄绿双色PE保护零线从PE端子引出
总配电箱门与箱体间必须采用编织软铜线可靠连接作保护
接零
五线之间架设的安全距离
2、线路的黄、绿、红三相线接入到二级分配电箱的总隔离
开关上
淡蓝色N线接入到漏电保护器的N端上，通过漏保后接到
工作零线端子板
3、黄绿双色的PE线接入到保护零端子板PE板上4、从二级分配电箱的总隔离开关引出三相线到漏电保护器
5、从漏电保护器接线端引出相线到分路隔离开关
PE线不能进入漏电保护器，因为线路末端漏电保护器动作会
使前级漏电保护器跳闸造成大范围停电。
6、黄、绿、红三相线分别从分配电箱的分路隔离开关引出
从N板接线端子引出淡蓝色的工作零线
从PE板接线端子引出黄绿双色保护零线。
7、分配电箱门与箱体间必须采用编织软铜线作保护连接
三、单相末级开关箱线路接法
1、引入线可选用任意一条相线（以红色线为例），接入到
单相开关箱的隔离开关
2、将淡蓝色的N线也接入到单相开关箱的隔离开关，将黄
绿双色的PE线接入到PE板接线端子上
3、从隔离开关的接线端引出红色相线和蓝色N线到漏电保
护器的接线端子上
4、红色相线和蓝色N线从漏电保护器接线端引出，黄绿双
三站两场临时用电负荷计算
一、临时用电系统说明：根据《施工现场临时用电安全技术规范》（JGJ46-2005）、《新疆维吾尔自治区公路施工标准化手册》以及《新疆交投建设管理有限责任公司项目管理手册》的规定，本项目场站建设临时供配电系统采用TN-S系统，三相四线制加保护零线供电线路，三级配电二级保护系统，分区域设置箱式变压器。
二、用电负荷计算
1、180型混凝土拌合站用电负荷
序号 设备名称 额定功率（KW） 台数 负荷
1 180型拌合机 300 1套 300
2 电焊机 15 1 15
3 水泵 3 7.5 22.5
4 照明 2 2 4
5 空调 2 1 2
通过统计计算得到180型混凝土拌合站总用电负荷为：
P=1.1(∑Pc+∑Pa)
其中P—— 计算用电量(kW)，即供电设备总需要容量；
Pc —— 全部施工动力用电设备额定用量之和；
Pa —— 全部照明设备额定用电量之和；
P=1.1×（300+15+22.5+4+2）=377.85kW
变压器容量计算 变压器容量计算公式如下：
P0=1.05P/cosφ
其中P0——变压器容量(kVA)；
1.05 ——功率损失系数；
cosφ—— 用电设备功率因素，本拌合站取0.8。
经过计算得到P0=1.05×377.85/0.8 =496kVA
所以，选择500kVA变压器可满足生产需要。
2、钢筋棚、预制场、生活区用电负荷
序号 设备名称 额定功率（KW） 台数 负荷
1 80吨门式起重机 58 3 174
2 10吨门式起重机 19 7 133
3 数控钢筋弯曲机 15 1 15
4 数控钢筋弯箍机 12 1 12
5 滚焊机 25 1 25
6 切断机 4 2 8
7 弯曲机 3 2 6
8 调直机 2 2 4
9 直螺纹加工机 1 1 2
10 锯床 10 1 10
11 振动棒 2.2 4 8.8
12 附着式振动器 2 8 16 13 电焊机 15 4 60
