磁盘阵列柜

DELL服务器磁盘阵列的扩容

Dell服务器磁盘阵列的扩容最为有效的方式是添加新的磁盘到磁盘阵列中，从而减少服务器中的存储空间，提高性能，并为未来的存储需求提供更多的灵活性和灵活性。在扩容Dell服务器磁盘阵列之前，建议客户在熟悉Dell服务器磁盘阵列的功能和结构之前，需要考虑到以下几点：

1、首先需要了解磁盘阵列的结构，以及与其他硬件设备之间的关系。Dell服务器磁盘阵列可以分为单容量阵列和可变容量阵列，需要知道每种磁盘阵列可以容纳多少磁盘。

2、要考虑服务器的性能，检查磁盘阵列的性能，查看是否支持RAID。RAID可以提高服务器的存储性能和可靠性，并可以帮助恢复数据。

3、确定扩容的硬件需求，可以是添加磁盘阵列，添加控制器，可以是添加硬件RAID卡，也可以是添加RAID软件，这些因素影响硬件扩容的成功率，最终的硬件扩容计划将包含所有这些因素。

4、开始准备扩容操作之前，需要获得正确的软件驱动程序和工具，例如PEAKFinder，它可以帮助用户检测硬件，将其映射到实际的硬件驱动程序，从而提供稳定的性能。

5、确保软件驱动程序和工具已经正确安装。

HBA卡和RAID卡

两者的用途和接口都不同。RAID卡是插在主板扩展槽上的，卡上一般有SCSI 接口或SATA或SAS接口，直接接硬盘或盘箱。用途是建立磁盘阵列的工具，用RAID卡上的固件和控制芯片把硬盘组成各种级别的RAID，完成硬盘RAID 组和主板总线的数据交换。RAID卡既可以插在服务器上连接本地硬盘或外置磁盘阵列柜做RAID，也可以插在客户机上（工作站或PC）单独使用。

HBA卡也是插在主板扩展槽上的，现在主要是指光纤FC-HBA卡或ISCSI HBA 卡。卡上只有光纤接口或RJ45接口。FC-HBA卡使用SCSI指令用光纤传输，ISCSI HBA卡使用IP协议，用RJ45网线传输。用途是通过光纤交换机或ISCSI 交换机连接客户机和服务器（应该算网卡的一种），也用于服务器连接光纤接口的磁盘阵列柜，但只是数据传输，没有RAID功能。RAID功能由磁盘阵列柜内部的控制器完成。

RAID是做磁盘阵列，HBA是连接磁盘柜和服务器的光纤卡

只从HBA的英文解释HOST BUS ADAPTER（主机总线适配器）就能看出来，他肯定是给主机用的，一般HBA就是给主机插上后，给主机扩展出更多的接口，来连接外部的设备。大多数讲到HBA卡都是只光纤的HBA卡，给主机提供光纤接口的。也有ISCSI的HBA卡，链接ISCSI设备的，从这种功能上说，我们也可以把独立网卡称为HBA卡，通过独立网卡扩展出网口来连接外部网络设备或主机。不过习惯上大部分HBA只是称光纤卡或者iscsi卡。

而RAID卡只是提供RAID功能的卡，一般也是插在服务器内部的，这又分两种RAID卡。对服务器内部磁盘管理的卡和对外部磁盘柜进行管理的卡。对内部的，就是服务器本身磁盘都连接在这块卡上，然后卡插在主机主板接口上。我们可以通过开机时候，按下快捷键进入卡内的配置界面来创建RAID卷,从而让操作系统识别到具有RAID功能一块虚拟的磁盘。对外部的，就是插在主板PCIE接口后，给主板扩充出接口来连接外部磁盘柜。从这看，这块外部链接卡也相当于HBA卡了，但是它本身具有RAID功能。通过进入这块卡的配置界面来管理服务器外部的磁盘柜。但这块卡也是插在服务器内的。注意：而在磁盘阵列柜（这里我称为磁盘阵列柜，我个人不叫他磁盘柜，也是为也让楼主明白，除了很低端的磁盘柜子不具有RAID管理功能，需要服务器内插上连接外部的RAID卡来管理，大部分磁盘阵列柜，都具有RAID功能，这才对得起“阵列”二字）内的提供raid功能的一般不称作RAID卡，我们叫做控制器，用来控制和管理这个阵列柜。这样的阵列柜可以直接通过自己的接口，一般是SAS口，或者高端点的ISCSI 口，也就是网口，以及光纤口，来连接服务器。这样服务器也要配上SAS,网口，光纤口的HBA卡来连接磁盘柜。（网口一般服务器都有，很少需要再插HBA 卡来扩充接口了）这样来看，又出现了Sas口的HBA卡，这块提供SAS口的HBA卡如果自己具有RAID功能，那也算是链接外部设备的RAID卡了。

每种芯片组实行起来不一样。

我这里只有‎nv的，你参考一下。

一、什么是RA‎ID？其具备哪些常用的工具模式？

即‎然提到了RAID磁盘阵列，那么我们就先来‎了解一下什么是RAID？所谓的

RAID，‎是Redundant Arrays of‎ Independent Disks的简‎称，中文为廉价冗余磁

盘阵列。由1987年‎由加州大学伯克利分校提出的，初衷是为了将‎较廉价的多个小磁盘进行组合来替代价格昂贵‎的大容量磁盘，希望单个磁盘损坏后不会影响‎到

其它磁盘的继续使用，使数据更加的安全。‎RAID作为一种廉价的磁盘冗余阵列，

能够‎提供一个独立的大型存储设备解决方案。在提‎高硬盘容量的同时，还能够充

分提高硬盘的速‎度，使数据更加安全，更加易于磁盘的管理。‎

了解RAID基本定义以后，我们再来‎看看RAID的几种常见工作模式。

1‎、RAID 0

RAID 0是最早出‎现的RAID模式，即Data Strip‎ping数据分条技术。RAID 0是组建‎磁盘阵列中最简单的一种形式，只需要2块以‎上的硬盘即可，成本低，可以

提高整个磁盘的‎性能和吞吐量。RAID 0没有提供冗余或‎错误修复能力，是实现

成本是最低的。

‎RAID 0最简单的实现方式就是把N块同‎样的硬盘用硬件的形式通过智能磁盘控制器或‎用操作系统中的磁盘驱动程序以软件的方式串‎联在一起创建一个大的卷

集。在使用中电脑数‎据依次写入到各块硬盘中，它的最大优点就是‎可以整倍的提

高硬盘的容量。如使用了三块8‎0GB的硬盘组建成RAID 0模式，那么‎磁盘容量

就会是240GB。其速度方面，各‎单独一块硬盘的速度完全相同。最大的缺点在‎于

任何一块硬盘出现故障，整个系统将会受到‎破坏，可靠性仅为单独一块硬盘的1/N。 ‎

为了解决这一问题，便出一了RAID ‎0的另一种模式。即在N块硬盘上选择合理

的‎带区来创建带区集。其原理就是将原先顺序写‎入的数据被分散到所有的四块硬

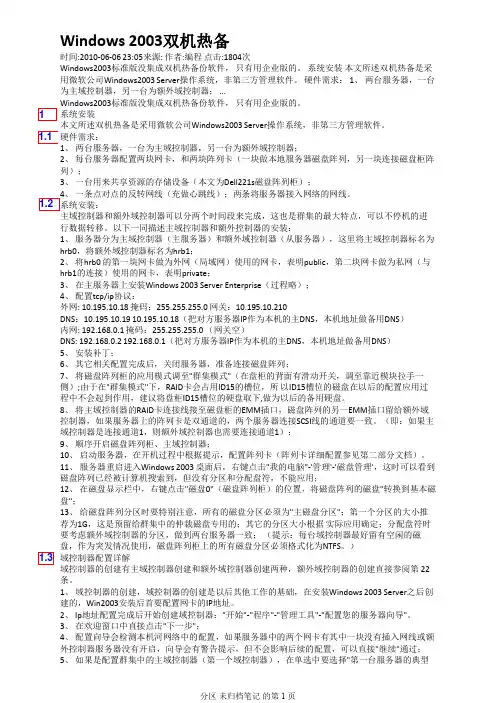

Windows 2003双机热备

时间:2010-06-06 23:05来源: 作者:编程点击:1804次

Windows2003标准版没集成双机热备份软件，只有用企业版的。系统安装本文所述双机热备是采

用微软公司Windows2003 Server操作系统，非第三方管理软件。硬件需求：1、两台服务器，一台

为主域控制器，另一台为额外域控制器；...

Windows2003标准版没集成双机热备份软件，只有用企业版的。

系统安装本文所述双机热备是采用微软公司Windows2003 Server操作系统，非第三方管理软件。硬件需求：

1、两台服务器，一台为主域控制器，另一台为额外域控制器；

2、每台服务器配置两块网卡，和两块阵列卡（一块做本地服务器磁盘阵列，另一块连接磁盘柜阵

列）；

3、一台用来共享资源的存储设备（本文为Dell221s磁盘阵列柜）；

4、一条点对点的反转网线（充做心跳线）；两条将服务器接入网络的网线。

系统安装：

主域控制器和额外域控制器可以分两个时间段来完成，这也是群集的最大特点，可以不停机的进

行数据转移。以下一同描述主域控制器和额外控制器的安装：

1、服务器分为主域控制器（主服务器）和额外域控制器（从服务器），这里将主域控制器标名为

hrb0，将额外域控制器标名为hrb1；

2、将hrb0 的第一块网卡做为外网（局域网）使用的网卡，表明public，第二块网卡做为私网（与

hrb1的连接）使用的网卡，表明private；

3、在主服务器上安装Windows 2003 Server Enterprise（过程略）；

4、配置tcp/ip协议：

外网: 10.195.10.18 掩码：255.255.255.0 网关：10.195.10.210

DNS：10.195.10.19 10.195.10.18（把对方服务器IP作为本机的主DNS，本机地址做备用DNS）

内网: 192.168.0.1 掩码：255.255.255.0 （网关空）
