9.还原剂贮存罐内部装置检查检验批施工质量验收表 4.11.7

压 力 容 器（气 瓶） 点 检 表

项 目 名 称 设备编号

分包方（出租方） 操作人员 _____年___月 日

说 明：

1.本表适用于储气罐、气瓶等压力容器点检的填写。

2.“检查记录”填写时，良好、正常、无超标等填“√”，有损坏、不正常等填“×”。

3.在“检查结果”栏填写处理过程或处理建议，检查人签字

检查

部位 检 查 内 容 检 查 记 录

及 扣 分 检 查 结 果

罐

体

状

况（20） 1.罐体本体无明显损坏、变形；表面不得有严重腐蚀、裂纹、气孔等（5分）

得分：

检查单位签字：

受检单位签字：

2.罐体表面无油污、浮灰 ；无跑、冒、滴、漏现象（5分）

3.储气罐人孔、手孔、排污阀、端盖等处无泄漏（5分）

4.储气罐垂直安装在基础面上，不得倾斜，底部支架应牢固，不得有活动现象，罐体有接地装置（5分）

外

部

连

接（20） 1.罐体与相邻管道，构件间无异常振动、响声、摩擦（5分）

2.与外部管道连接处不得有松动、错位现象（5分）

3.气瓶安装减压器，匹配有效（5分）

4.气瓶胶管连接可靠，无破损，无挤压。（5分）

安

全

附

件（20） 1.压力表表盘玻璃完好（有铅封）、刻度清晰、运行正常；（5分）

2.安全阀是否完好并工作有效（必要时拉动检查）；在标定有效日期内（5分）

3.装设温度计完好、灵敏可靠（5分）

4.乙炔气瓶安装防回火装置（5分）

设

备

运

行（40） 1.设备的运行压力、温度等在允许范围内，不存在超压、超温运行（5分）

2.每日进行储气罐排水，工作结束后，卸完罐体压力（5分）

3.压力容器运转、维护记录齐备（5分）

4.乙炔瓶、氧气瓶之间距离不小于5m，与明火相互间的距离不应小于10m， （10分）

储罐平常安全检查表格

储 罐 日 常 安 全 检 查 表

序 检查 号 工程

1 基础

2 罐体

阻 火

3 设施 报 警

4 连 锁 设施 防 静 5 电 措 施

附 属

6 管路

其他

7

检查内容和要求

表面无裂纹

吻合国家有关 〔压力〕 容器的规定， 其液面计、压力计、温度计、阻火器等安全附件完满好用，在查验周期内

储蓄顶部通气管上装设的阻火器圆满， 并如期进行检查

储罐设有的液位计或高、低液位报警器圆满，在查验周期内

罐体采用静电接地措施

输送物料的管道采用跨接等防雷防静电措施

阀门圆满、连接法兰无泄漏

连接收路无异常振动

检查标准 检查方法 检查结果 备注 〔或依据〕

?建筑设计 现场检查

标准?

?压力容器

安全管理制 查现场、记录

度?

?安全设施 查现场、记录

管理制度?

?监察和测

量设施管理 查现场、记录

制度?

?石油化工

静电接地设 查现场

计标准?

?化工企业

压力管道管 查现场

理规定?

检查中存在问题和办理情况：

8

复查考据记录：

9 复查考据人：

检查部门：检查人：检查时间：

A7

立式储罐固定顶组装检验批质量验收记录 报审/验

工程名称：xx石化公司19#罐区2*10000m3汽油储罐工程 编号：G-2013-0102

致： x工程项目管理有限公司xx40万吨/年汽油加氢 （项目监理机构）

我方已完成 xx石化公司19#罐区2*10000m3汽油储罐工程立式储罐固定顶组装检验批质量验收记录 工作，现报上该工程报验申请表，请予以审查、验收。

附：  检验批/分项工程质量自检结果

 关键部位或关键工序的质量控制措施

其他

施工单位（盖章）

项目经理（签字）

年 月 日

审查、验收意见：

项目监理机构（盖章）

专业监理工程师（签字）

年 月 日

立式储罐固定顶组装检验批质量验收记录

（SY4202－2007）

表2.16

工程名称 19#罐区2*10000m3汽油储罐工程 分项工程名称 V-1904 验收部位 顶板

施工单位 专业负责人 油菜花 项目经理 油菜花

施工执行标准名称及编号 GB50128-2005立式圆筒钢制焊接储罐施工及验收规范 检验批编号

质量验收规范规定 施工单位检查评定记录 监理(建设)单位验收记录

主控项目 1 对采购的固定顶半成品按图样或技术协议进行验收，合格后方可使用 符合要求

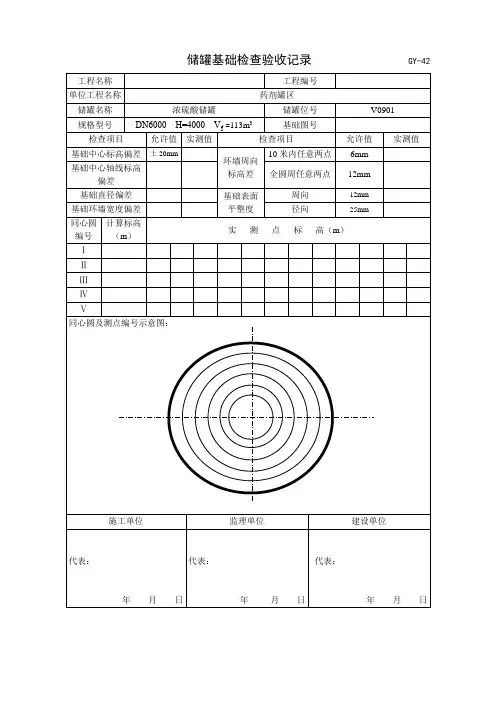

储罐基础检查验收记录 GY-42

工程名称 工程编号

单位工程名称 药剂罐区

储罐名称 浓硫酸储罐 储罐位号 V0901

规格型号 DN6000 H=4000 Vg =113m3 基础图号

检查项目 允许值 实测值 检查项目 允许值 实测值

基础中心标高偏差 土20mm 环墙周向标高差 10米内任意两点 6mm

基础中心轴线标高偏差 全圆周任意两点 12mm

基础直径偏差 基础表面平整度 周向 12mm

基础环墙宽度偏差 径向 25mm

同心圆编号 计算标高（m） 实 测 点 标 高（m）

Ⅰ

Ⅱ

Ⅲ

Ⅳ

Ⅴ

同心圆及测点编号示意图：

施工单位 监理单位 建设单位

代表：

年 月 日

代表：

年 月 日

代表：

年 月 日

储罐罐体组装检查记录 GY-43

工程名称 工程编号

单位工程名称 药剂罐区

储罐名称 浓硫酸储罐 储罐位号 V0901

规格型号 DN6000 H=4000 Vg =113m3

罐壁

/

罐底 罐壁板（罐底板）编号 水平半径

（㎜） 壁板上口水平（㎜） 垂直度

（㎜） 错边量

（㎜） 对口间隙

（㎜） 棱角度（㎜）

允许 结果 允许 结果 允许 结果 允许 结果 允许 结果 允许 结果

32

相邻2

任意6

第一圈3

其它圈0.3％h

1-1.5

表4.4.2-2和表4.4.2-3

表4.4.

2-

4

罐底板局部凸凹度（㎜） 允许偏差 ≤50 实测值

罐顶板焊前凸凹度（㎜） 允许偏差 / 实测值
