类似于加油站里面的加油机固定于地面或墙壁安装于公共建筑公共楼宇商场公共停车场等停车场或充电站根据不同的电压等级为各种型号的电动汽车充电一汽车充电桩分类按充电类型可分为直流式和交流式以安装条件分为立式充电桩和壁挂充电桩a
汽车充电桩简介

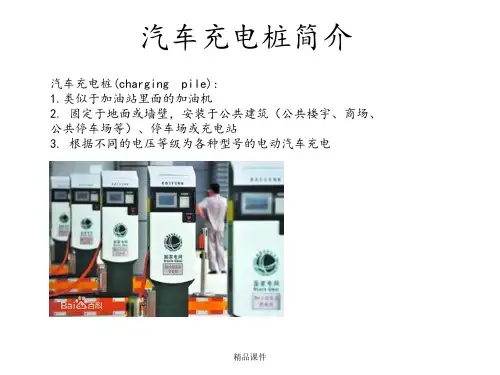

汽车充电桩(charging pile): 1.类似于加油站里面的加油机 2. 固定于地面或墙壁，安装于公共建筑（公共楼宇、商场、 公共停车场等）、停车场或充电站 3. 根据不同的电压等级为各种型号的电动汽车充电
精品课件
一、汽车充电桩分类
按充电类型可分为直流式和交流式，以安装条件分为立式充 电桩和壁挂充电桩
A.直流电动汽车充电桩:
俗称就是“快充”，它是固定安装在电动汽车外，与交流电网连接，可以为非车 载电动汽车动力电池提供直流电源的供电装置. 直流充电桩的输入电压采用三相四线AC380V±15%，频率50Hz,输出为可调直流电， 直接为电动汽车的动力电池充电。由于直流充电桩采用三相四线制供电，可以提 供足够的功率，输出的电压和电流调整范围大，可以实现快充的要求。
精品课件
汽车充电桩原理与模块组成
B.交流充电桩模块组成 系统由MCU、LCD触摸屏、打印机、RS 485接口的电能表、读卡器、LED灯、通讯 模块、BMS（battery management system）系统等基本部分组成。
MCU: 常用MCU如下： Atmel: AT91SAM9263B ST: STM32F103VET6 Maxim: 71M6534H TI:C2000 (示例如下超链接)
B.交流电动汽车充电桩:
俗称就是“慢充”，固定安装在电动汽车外、与交流电网连接，为电动汽车车载 充电机（即固定安装在电动汽车上的充电机）提供交流电源的供电装置。 交流充电桩只提供电力输出，没有充电功能，需连接车载充电机为电动汽车充电。 相当于只是起了一个控制电源的作用的。

故障处理与应急预案
故障识别与定位
当设备出现故障时，能够快速识别并定位故障原因，为后续处理提供 依据。
紧急处理措施
在故障发生时，采取紧急处理措施，如关闭设备、切断电源等，防止 事态扩大。
故障排除与恢复
对故障进行排除和修复，尽快恢复设备正常运行。同时对故障原因进 行分析，总结经验教训，避免类似问题再次发生。
充电基础设施的重要性
01 02
促进新能源汽车产业发展
充电基础设施是新能源汽车产业发展的重要支撑，能够为新能源汽车提 供便捷、快速的充电服务，提高用户使用体验，促进新能源汽车的普及 和应用。
推动能源结构转型
新能源汽车的发展有助于减少对传统化石能源的依赖，推动能源结构向 清洁、低碳方向转型。
03
提升城市形象和环保意识
管理水平。
规划策略
优先发展城市中心区
逐步推进郊区与农村地区
在城市中心区等重点区域优先布局充电基 础设施，满足高密度人口区域的充电需求 。
随着新能源汽车市场的拓展，逐步在郊区 与农村地区建设充电基础设施。
鼓励公共场所与单位建设充电桩
建设快速充电网络
在公共停车场、商场、酒店等公共场所和 政府机关、企事业单位等建设充电桩，方 便用户充电。
消防安全
充电基础设施应配备相应的消防设施，并定期进 行消防演练，提高应对突发事件的能力。
环保要求
减少排放
充电基础设施应采用清洁 能源，减少对环境的影响 。
噪声控制
充电基础设施在运行过程 中应控制噪声，避免对周 边居民造成影响。
废弃物处理
充电基础设施产生的废弃 物应按照国家相关规定进 行处理，避免对环境造成 污染。
04
充电基础设施运营管理与维护保养

充电桩行业的发展需要政策、技术和市场等 多方面的支持和推动。
对充电桩行业的发展建议
加强政策支持，推动充电桩建设和应用，制定合 理的政策和奖励机制，鼓励企业和个人参与充电 桩建设和运营。
加强市场监管和行业自律，推动充电桩行业的规 范化、安全化和市场化发展。
创新技术和商业模式，降低充电桩建设和运营成 本，提高充电桩的效率和安全性，满足不同用户 的需求。
兼容性问题
推动充电接口标准化，实现不同品牌充电设备的兼容性，降低用户使用成本 。
企业经营及盈利模式探讨
投资成本高
通过优化设计、集中采购等方式降低成本，提高充电桩性价比。
盈利模式单一
探索多元化盈利模式，如充电服务费、广告投放、数据服务等，提高企业盈利能 力。
05
结论和建议
对充电桩行业的结论
充电桩行业发展迅速，但存在诸多痛点，如 政策支持不足、投资大、盈利难等。
加强技术创新
鼓励企业加大技术创新投入， 研发更高效、安全、环保的充 电桩产品，提高市场竞争力。
拓展市场空间
积极拓展国内外市场，寻找新 的应用场景和合作伙伴，实现
产业协同发展。
加强企业合作
鼓励企业通过合作、联盟等方 式，实现资源共享和优势互补
，提高产业整体竞争力。
技术层面解决措施
提高充电效率
加大研发力度，推动充电技术的升级换代，提高 充电速度和效率，满足用户需求。
加强充电安全
强化产品质量监管，采用更安全、可靠的充电技 术和材料，提高充电过程的安全性和稳定性。
降低成本
通过技术创新和规模化生产，降低充电桩制造成 本，提高性价比，促进市场推广。
实现互联互通
加强充电桩与互联网、物联网的融合，实现不同 品牌、不同类型充电桩之间的互联互通，提高用 户体验和资源利用效率。

For EV
For EV
AC POWER
主控系统
控制器 车载充电机
BMS
蓄电池
For EV
1.长安汽车 2.长安汽车 3.奇瑞汽车 4.北汽新能源 5.宝马汽车 6.TESLA 7.TESLA 8.荣威汽车
CS15EV 逸动EV 奇瑞EQ 北汽EC180 宝马i3 MODEL S MODEL X 荣威ERX5
连接电动汽车到电网（电源）的方法
M1 M2 M4 M3
M1 M2 M4 M3
M1 M2 M4 M3
M1 M2 M4 M3
M1 M2 M4 M3
M1 M2 M4 M3
M1 M2 M4 M3
AB C
AB C
AB C
For EV
For EV
For EV
For EV
I.
IV.
II.
V.
III.
VI.
其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑（公共楼宇、商 场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电 动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充 电。充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩 提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间、费用数据打印等操作， 充电桩显示屏能显示充电量、费用、充电时间等数据。
配电柜
电缆线
充电桩群/充电站网络系统图
For EV
网线/光纤 GPRS/3G/4G
以太网充电桩群/充电桩系统图
网络/Can线 /Rs-485线
For EV
充电桩监控与管理平台软件
