发电机励磁系统原理发电机励磁系统是指为了使发电机在运行中能够产生稳定的电压和电流，采取的一系列控制和调整励磁电流的措施。

励磁系统的原理是通过调节励磁电流来改变磁场强度，进而控制发电机的输出电压和频率。

一、电磁感应原理根据法拉第电磁感应定律，当导体在磁场中运动或磁场变化时，会在导体中产生感应电动势。

由此，发电机中的转子在转动时，通过导线产生的感应电动势可以用来驱动电流，从而实现电能的转换。

二、励磁机构发电机励磁系统的核心是励磁机构，它由励磁电源和励磁回路组成。

励磁电源提供直流电源，用于激励发电机的磁场。

而励磁回路则通过一组电阻、电感和励磁开关等元件，将励磁电流导入到发电机的励磁线圈中。

三、调整励磁电流励磁电流的大小决定了发电机的磁场强度，从而影响了输出电压和频率。

一般情况下，发电机励磁系统会根据负荷的需求，通过调节励磁电流的大小来实现稳定的电压输出。

4、励磁系统的调整机制发电机励磁系统通常采用自动调压和手动调压两种方式来保持输出电压的稳定。

在自动调压模式下，根据电压传感器的反馈信号，控制励磁电流的大小。

一旦输出电压下降，励磁系统会自动增加励磁电流，以提高输出电压。

手动调压模式下，操作人员可以根据需要手动调整励磁电流，以实现电压的稳定输出。

五、励磁系统的稳定性好的励磁系统应具有良好的稳定性，能够在负荷变化时迅速调整励磁电流，并且使输出电压变化最小。

稳定性的提高可以通过增加励磁回路中的电感和电容元件，以及制定合理的励磁调节策略来实现。

六、励磁系统的应用发电机励磁系统广泛应用于各种发电场景中，包括电力站、风力发电、水力发电、汽车发电机等。

它不仅能够保证电力供应的稳定性和可靠性，还能够提高发电效率和节能减排。

总结：发电机励磁系统是使发电机能够稳定输出电压和频率的重要控制系统。

通过调节励磁电流来改变发电机的磁场强度，励磁系统能够实现电能的转换和稳定输出。

良好的励磁系统应具有稳定性和高效性，能够适应负荷变化并实现可靠的电力供应。

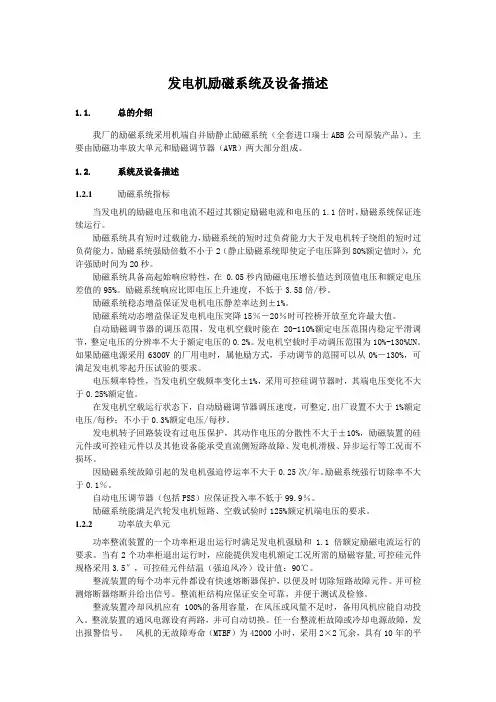

发电机励磁系统及设备描述1.1.总的介绍我厂的励磁系统采用机端自并励静止励磁系统（全套进口瑞士ABB公司原装产品）。

主要由励磁功率放大单元和励磁调节器（AVR）两大部分组成。

1.2.系统及设备描述1.2.1励磁系统指标当发电机的励磁电压和电流不超过其额定励磁电流和电压的1.1倍时，励磁系统保证连续运行。

励磁系统具有短时过载能力，励磁系统的短时过负荷能力大于发电机转子绕组的短时过负荷能力。

励磁系统强励倍数不小于2（静止励磁系统即使定子电压降到80%额定值时），允许强励时间为20秒。

励磁系统具备高起始响应特性，在 0.05秒内励磁电压增长值达到顶值电压和额定电压差值的95%。

励磁系统响应比即电压上升速度，不低于3.58倍/秒。

励磁系统稳态增益保证发电机电压静差率达到±1%。

励磁系统动态增益保证发电机电压突降15％－20％时可控桥开放至允许最大值。

自动励磁调节器的调压范围，发电机空载时能在20-110%额定电压范围内稳定平滑调节，整定电压的分辨率不大于额定电压的0.2%。

发电机空载时手动调压范围为10%-130%UN。

如果励磁电源采用6300V的厂用电时，属他励方式，手动调节的范围可以从0%－130%，可满足发电机零起升压试验的要求。

电压频率特性，当发电机空载频率变化±1%，采用可控硅调节器时，其端电压变化不大于0.25%额定值。

在发电机空载运行状态下，自动励磁调节器调压速度，可整定,出厂设置不大于1%额定电压/每秒；不小于0.3%额定电压/每秒。

发电机转子回路装设有过电压保护，其动作电压的分散性不大于±10%，励磁装置的硅元件或可控硅元件以及其他设备能承受直流侧短路故障、发电机滑极、异步运行等工况而不损坏。

因励磁系统故障引起的发电机强迫停运率不大于0.25次/年。

励磁系统强行切除率不大于0.1％。

自动电压调节器（包括PSS）应保证投入率不低于99.9％。

励磁系统能满足汽轮发电机短路、空载试验时125%额定机端电压的要求。

励磁系统一.励磁系统的任务在发电机正常运行或事故情况下，励磁系统都起着十分重要的作用。

性能优良的励磁系统不仅能保证发电机的安全运行，提供合格的电能，而且还能有效地提高发电机及其相联的电力系统的技术经济指标。

根据系统运行方面的要求。

励磁系统应承担下述任务。

1.在正常运行状况下，供给发电机励磁电流，并根据发电机所带负荷的情况，相应地调整发电机励磁电流，以维持发电机机端电压水平在给定水平上。

2.使并列运行的各机组所带的无功功率得到稳定而合理的分配3.增加并入电网运行的发电机的阻尼转矩，以提高电力系统的动态稳定性及输电线路的有功功率的传输能力。

4.在电力系统发生短路故障造成发电机机端电压严重下降时，强行励磁，将励磁电压迅速增升到足够的顶值，以提高电力系统的暂态稳定性。

5.在发电机突然解列，甩负荷时，强行励磁，将励磁电流迅速降到安全数值，以防止发电机电压过分升高。

6.在发电机内部发生故障时，快速灭磁，将励磁电流迅速减到零值，以减小故障损坏程度。

7.在不同的运行工况下，根据要求对发电机实行过励限制和欠励磁限制，以确保发电机的安全稳定运行二兆光励磁系统从发电机出口经励磁变压器供给静止整流装置，励磁自动调节器自动地改变交流励磁机励磁回路的可控整流装置的控制角，以改变交流励磁机的磁场电流，这样就改变了交流励磁机的输出电压，从而调节了主机的励磁。

自并励励磁方式静止原供电的励磁方式的特点：①取消了同轴励磁机，转子的长度可缩短，可节省投资。

②结构简单，维护方便，调节速度快。

③由于转轴缩短，机组振动特性好，安全性好。

④当机端或近处短路，特别是三相短路时，励磁电源电压将降低，甚至消失，因而影响强励效果。

⑤在机端发生短路故障励磁电源消失的情况下将影响后备保护的可靠动作，因而对动作时间超过0.5S的保护应采取补投措施。

主要设备：1.励磁变：励磁变的电源取至发电机出口，因此当发电机没有电压时励磁变也没有电压，所以该励磁系统应设起励装置，为发电机启动时用来建立初期电压，当发电机建立起起励电压后，即可通过励磁变调节发电机的电压。

发电机励磁系统
2013年07月
生产准备部金恩
粤电靖海电厂励磁控制柜 （美国GE公司）
华润电力（温州）有限公司生产准备部
发电机励磁系统基本原理
➢ 供给发电机励磁电流的电 源及其附属设备称为励磁 系统。
➢ 它分为励磁功率单元和励 磁调节器两个主要部分。
➢ 励磁功率单元向同步发电 机转子提供励磁电流；而 励磁调节器则根据输入信 号和给定的调节准则控制 励磁功率单元的输出。
间的自动跟踪 ➢ 自动和手动通道的双向自动跟踪 ➢ 恒无功或恒功率因素的控制 ➢ PSS电力系统稳定器。
测量单元板(MUB)
➢ 用于测量发电机定子侧信 号。它直接测量发电机的 三相电压和电流，并通过 这些量计算出其它信号： 如P（有功）、Q（无功）、 f（频率）等，同时提供了 强电参数和测量信号之间 的电气隔离。
扩展门极控制板(EGC)
➢ 作为双通道配置的后备通道使 用。
➢ EGC 连同COB、MUB一起安 装在同一个金属箱中，但在结 构上是独立的。
➢ EGC具有下列功能： 1、励磁电流调节 2、通道跟踪，以便在COB故障
时实现平稳切换 3、备用瞬时过电流保护继电器 4、备用反时限过电流继电器 5、直流侧短路保护
采用自然风冷（带冷却风机）的冷却方式，当励磁变温 度高至100℃时，冷却风扇自启；温度低至80℃时，风 扇自动停止。励磁变温度高至130℃时，发超温报警。
高压侧每相提供3组套管CT，两组用于保护，一组用于 测量。低压侧每相也提供3组CT，两组用于保护，一组 用于测量。
可控硅整流器
➢ 采用三相全波桥式整流，共有4个功率 柜组成。
灭磁要求： 1.灭磁时间尽可能的短（发电 机端电压由额定值Un降至5% Un所需的时 间称灭磁时间）2.励磁绕组两端的过电压 不超过允许值（通过跨接器来实现过压保 护的要求）。
