网络分析仪测量过程中的误差分析

矢量网络分析仪使用教程矢量网络分析仪（Vector Network Analyzer，简称VNA）是一种用于测量和分析电磁器件和电路的工具。

它可以通过模拟和数字信号处理技术，对电压和电流的振幅、相位以及其它参数进行精确测量。

本教程将介绍如何正确使用矢量网络分析仪进行测试和分析。

1. 连接仪器：首先，将矢量网络分析仪的射频输出端口与待测设备连接。

确保连接的线缆和连接头无损坏，并保持良好接触。

接下来，将矢量网络分析仪的射频输入端口与信号源连接，用以提供测试信号。

同样，确保连接线缆无损坏，保持良好接触。

2. 设置测试参数：通过矢量网络分析仪的操作界面，设置测试参数。

通常包括频率范围、功率级别、带宽等。

根据测试的需求，选择适当的参数设置。

3. 校准：在进行任何测试之前，必须进行校准。

校准过程旨在消除测试系统中的误差，确保测量结果的准确性。

常见的校准方法包括开路校准、短路校准和负载校准。

根据厂家提供的说明书，按照指示进行校准操作。

4. 进行测量：校准完成后，可以开始进行测量。

根据需要选择所需的测量参数，如S参数、功率、相位等。

通过修改测试参数，可以获取更详细的信息。

5. 分析数据：测量完成后，可以对数据进行分析。

矢量网络分析仪通常提供丰富的数据分析和显示功能。

可以通过画图、计算和查看不同参数的数值等方式，深入了解被测设备的性能特征。

6. 导出结果：最后，将测量结果导出到计算机或其他设备中。

矢量网络分析仪通常提供多种数据导出格式，如CSV、TXT 等。

选择合适的格式，并保存数据。

以上是使用矢量网络分析仪的基本步骤。

根据具体的应用场景和要求，可能还需要进行更复杂的操作和分析。

因此，在实际使用中，建议参考矢量网络分析仪的用户手册和厂家提供的技术支持，以获得更详细的指导和帮助。

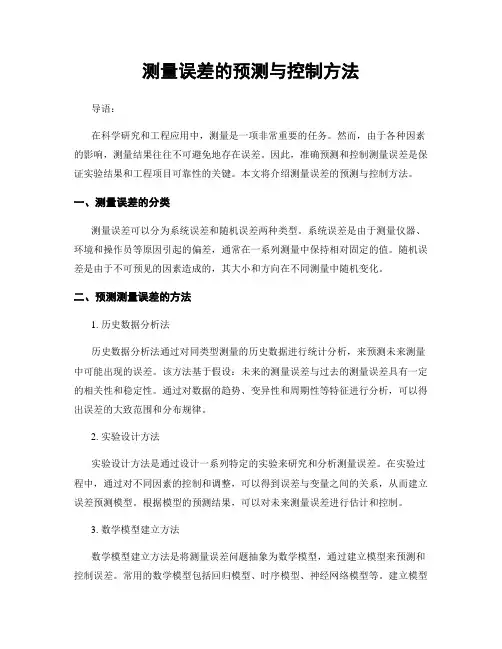

测量误差的预测与控制方法导语：在科学研究和工程应用中，测量是一项非常重要的任务。

然而，由于各种因素的影响，测量结果往往不可避免地存在误差。

因此，准确预测和控制测量误差是保证实验结果和工程项目可靠性的关键。

本文将介绍测量误差的预测与控制方法。

一、测量误差的分类测量误差可以分为系统误差和随机误差两种类型。

系统误差是由于测量仪器、环境和操作员等原因引起的偏差，通常在一系列测量中保持相对固定的值。

随机误差是由于不可预见的因素造成的，其大小和方向在不同测量中随机变化。

二、预测测量误差的方法1. 历史数据分析法历史数据分析法通过对同类型测量的历史数据进行统计分析，来预测未来测量中可能出现的误差。

该方法基于假设：未来的测量误差与过去的测量误差具有一定的相关性和稳定性。

通过对数据的趋势、变异性和周期性等特征进行分析，可以得出误差的大致范围和分布规律。

2. 实验设计方法实验设计方法是通过设计一系列特定的实验来研究和分析测量误差。

在实验过程中，通过对不同因素的控制和调整，可以得到误差与变量之间的关系，从而建立误差预测模型。

根据模型的预测结果，可以对未来测量误差进行估计和控制。

3. 数学模型建立方法数学模型建立方法是将测量误差问题抽象为数学模型，通过建立模型来预测和控制误差。

常用的数学模型包括回归模型、时序模型、神经网络模型等。

建立模型需要根据实际情况确定模型的参数，然后通过参数的估计和优化来实现误差的预测和控制。

三、控制测量误差的方法1. 优化测量方法优化测量方法是通过改进测量方法和测量仪器，减小误差的产生。

例如，选择合适的测量方法、提高测量仪器的精度、消除环境干扰等措施可以有效降低系统误差和随机误差的产生。

2. 数据处理方法数据处理方法是用于降低测量误差的有效手段。

例如，平均值滤波、中值滤波、加权平均等方法可以减小数据中的随机误差。

在数据处理过程中，合理选择滤波算法和参数设置，可以提高数据的精确性和稳定性。

3. 故障诊断与校正方法故障诊断与校正方法是用于纠正仪器故障和对测量结果进行修正的方法。

矢量网络分析仪简单操作手册矢量网络分析仪是现代测试仪器的重要组成部分，它能够对电路、天线系统、微波元器件等进行频率域分析，并且能够有效地对电路进行仿真与优化。

但是对于初学者来说，操作起来可能会有些困难。

本文将为大家介绍矢量网络分析仪的简单操作手册，方便大家更好地掌握这一设备的使用方法。

一、矢量网络分析仪基本原理矢量网络分析仪（Vector Network Analyzer，VNA）是用于测量高频电磁信号传输、反射、损耗等特性的测试仪器。

矢量网络分析仪将测试信号分为两路，一路称为正向信号，一路称为反向信号，通过正反两路信号的相位差和幅度差，可以准确地测量出样品在频率范围内的反射系数、传输系数、阻抗等参数。

矢量网络分析仪的工作频率通常在几千兆赫至数十吉赫之间，是一种高频仪器。

二、矢量网络分析仪的基本操作方法矢量网络分析仪的基本操作方法分为以下几步：1、打开电源：启动仪器时，需要首先打开电源开关，待仪器自检过程完成后，可以进入相关测试操作。

2、连接测试样品：将测试样品接入机器测试接口，最好选用高质量的测试线缆，并确保线缆的末端没有过长，以保证测试的精度。

3、设置测试参数：在进行测试前，需要设定相应的测试参数，例如频率范围、增益、测量模式、环境温度等，以便仪器能够对测试样品进行正确的测试。

4、执行测试：按下测试按钮开始测试，矢量网络分析仪会通过正反两路信号的相位差和幅度差计算出测试样品的反射系数、传输系数、阻抗等参数。

5、记录测试结果：测试完成后，需要记录测试结果，并根据测试结果进行分析及优化。

三、矢量网络分析仪的应用场景矢量网络分析仪广泛应用于电磁场测量、微波元器件测试、天线系统测试、电子设备测试、通信系统测试等领域。

在电路设计和测试中，矢量网络分析仪可以帮助工程师精确地分析、优化和改进电路性能，提高电路设计的可靠性和稳定性；在通信领域，矢量网络分析仪可以用于测试天线系统的性能，优化信号传输效果，提高通信的可靠性和稳定性。

网络分析仪的原理详解网络分析仪基本原理无线射频一种独特的仪器网络分析仪是一种功能强大的仪器，正确使用时，可以达到极高的精度。

它的应用也十分广泛，在很多行业都不可或缺，尤其在测量无线射频（RF）元件和设备的线性特性方面非常有用。

现代网络分析仪还可以应用于更具体的场合，例如，信号完整性和材料的测量。

随着业界第一款PXI网络分析仪—NI PXIe - 5630的推出，你完全可以摆脱传统网络分析仪的高成本和大占地面积的束缚，轻松地将网络分析仪应用于设计验证和产线测试。

网络分析的基本原理网络分析仪的发展你可以使用图1所示的NI PXIe-5630矢量网络分析仪测量设备的幅度，相位和阻抗。

由于网络分析仪是一种封闭的激励-响应系统，你可以在测量RF特性时实现绝佳的精度。

当然，充分理解网络分析仪的基本原理，对于你最大限度的受益于网络分析仪非常重要。

网络分析的基本原理图1. NI PXle-5630 矢量网络分析仪在过去的十年中，矢量网络分析仪由于其较低的成本和高效的制造技术，流行度超过了标量网络分析仪。

虽然网络分析理论已经存在了数十年，但是直到20世纪80年代早期第一台现代独立台式分析仪才诞生。

在此之前，网络分析仪身形庞大复杂，由众多仪器和外部器件组合而成，且功能受限。

NI PXIe-5630的推出标志着网络分析仪发展的又一个里程碑，它将矢量网络分析功能成功地赋予了灵活，软件定义的PXI模块化仪器平台。

通常我们需要大量的测量实践，才能实现精确的幅值和相位参数测量，避免重大错误。

由于射频仪器测量的不确定性，小的错误很可能会被忽略不计。

而网络分析仪作为一种精密的仪器能够测量出极小的错误。

网络分析的基本原理网络分析理论网络是一个被高频率使用的术语，有很多种现代的定义。

就网络分析而言，网络指一组内部相互关联的电子元器件。

网络分析仪的功能之一就是量化两个射频元件间的阻抗不匹配，最大限度地提高功率效率和信号的完整性。

每当射频信号由一个元件进入另一个时，总会有一部分信号被反射，而另一部分被传输，类似于图2所示。

散射参量（S参量）设计与应用王绍金编写散射参量（S参量）设计与应用 (1)一、二端口网络参数 (2)1）Z参数 (2)2）Y参数 (3)3）h参数和ABCD参数 (3)二、散射参量的定义 (3)三、散射参量的物理意义 (6)五、Z参量与S参量之间的转换 (9)六、散射参量的测量 (9)网络仪系统组成原理 (10)标量网络分析仪 (10)矢量网络分析仪 (11)网络分析的校准方法 (11)1）误差修正基本概念 (11)2）单端口的反射测量的误差 (12)3）三项误差修正 (13)4）双端口误差修正 (14)七、散射参量测量实例（HP4195A） (15)一般的测量顺序 (15)HP4195A发送/反射测试装置 (15)MEASURING S-PARAMETERS（测量S-参数） (16)八、参考文献: (20)一、二端口网络参数为了有效地减少无源、有源器件的个数，避开电路的复杂性和非线性效应，简化电路输入、输出特性关系，可用网络模型来代替基本电路。

在射频电路设计中，最常用的就是双端口网络，包括衰减器、移相器、放大器、滤波器、匹配电路甚至混频器之内的很多电路都可以用它来描述。

下面将对它进行简单的介绍，并给出它的各种参数。

图1.1给出了二端口网络模型。

图1.1二端口网络在图1.1中，已经确定了一些电压、电流的方向和极性相关的基本规定。

正确的描述一个二端口网络需要确定其输入输出阻抗、正向和反向传输这四个参数。

根据不同的需要，人们定义了等价的几套参数来描述二端口网络。

1）Z 参数22212122121111i z i z v i z i z v +=+=矩阵形式为：⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡212221121121i i z z z zv v （1-1） 式中的每一个阻抗元素可以通过下面规则求得()m k i i v z k m nnm ≠==0 （1-2）这表明第m 个端口的输入电流i m 而且其它端口均处与开路状态（即 i k =0）时，第n 个端口测得的电压是v n 。

矢量网络分析仪原理矢量网络分析仪是一种用于测量和分析微波网络参数的仪器，其原理基于电磁波在网络中的传播和反射特性。

在现代通信系统和雷达系统中，矢量网络分析仪被广泛应用于网络性能的评估和优化。

本文将介绍矢量网络分析仪的原理及其工作过程。

首先，矢量网络分析仪通过向被测网络中注入测试信号，并测量其在网络中的传播和反射情况来获取网络参数。

其工作原理基于电磁波在网络中的传播和反射特性。

当测试信号进入网络后，部分信号会被网络中的各种元器件反射回来，而另一部分信号则会继续向前传播。

通过测量这些传播和反射信号的幅度和相位，矢量网络分析仪可以计算出网络中各种参数，如传输损耗、驻波比、相位延迟等。

其次，矢量网络分析仪的工作过程可以分为两个主要步骤，校准和测量。

在进行测量之前，矢量网络分析仪需要进行校准以确保测量结果的准确性。

校准过程包括对矢量网络分析仪的各种内部参数进行调整，以消除系统误差和衰减。

一旦完成校准，矢量网络分析仪就可以进行网络参数的测量。

通过向网络中注入测试信号，并测量其在网络中的传播和反射情况，矢量网络分析仪可以计算出网络的各种参数，并将其显示在屏幕上供用户分析和评估。

在实际应用中，矢量网络分析仪可以用于多种场景，如天线测试、滤波器设计、无线通信系统性能评估等。

其高精度和灵活性使其成为微波领域中不可或缺的工具。

通过对网络参数的准确测量和分析，矢量网络分析仪可以帮助工程师们优化系统性能，提高系统的可靠性和稳定性。

总之，矢量网络分析仪是一种用于测量和分析微波网络参数的重要工具，其原理基于电磁波在网络中的传播和反射特性。

通过对网络中的传播和反射信号进行测量和分析，矢量网络分析仪可以准确地计算出网络的各种参数，并帮助工程师们优化系统性能。

在未来的发展中，矢量网络分析仪将继续发挥重要作用，推动微波技术的发展和创新。

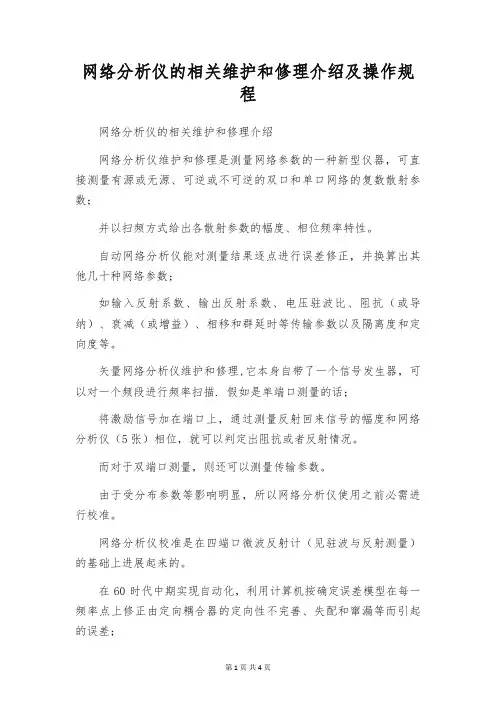

网络分析仪的相关维护和修理介绍及操作规程网络分析仪的相关维护和修理介绍网络分析仪维护和修理是测量网络参数的一种新型仪器，可直接测量有源或无源、可逆或不可逆的双口和单口网络的复数散射参数；并以扫频方式给出各散射参数的幅度、相位频率特性。

自动网络分析仪能对测量结果逐点进行误差修正，并换算出其他几十种网络参数；如输入反射系数、输出反射系数、电压驻波比、阻抗（或导纳）、衰减（或增益）、相移和群延时等传输参数以及隔离度和定向度等。

矢量网络分析仪维护和修理,它本身自带了一个信号发生器，可以对一个频段进行频率扫描. 假如是单端口测量的话；将激励信号加在端口上，通过测量反射回来信号的幅度和网络分析仪（5张）相位，就可以判定出阻抗或者反射情况。

而对于双端口测量，则还可以测量传输参数。

由于受分布参数等影响明显，所以网络分析仪使用之前必需进行校准。

网络分析仪校准是在四端口微波反射计（见驻波与反射测量）的基础上进展起来的。

在60时代中期实现自动化，利用计算机按确定误差模型在每一频率点上修正由定向耦合器的定向性不完善、失配和窜漏等而引起的误差；从而使测量精准明确度大为提高，可达到计量室中精密的测量线技术的测量精准明确度，而测量速度提高数十倍。

维护和修理仪器一个任意多端口网络的各端口终端均匹配时，由第n个端口输入的入射行波an将散射到其余一切端口并出射出去。

若第m个端口的出射行波为bm,则n口与m口之间的散射参数Smn=bm/an。

一个双口网络共有四个散射参数S11、S21、S12和S22、当两个终端均匹配时，S11和S22就分别是端口1和2的反射系网络分析仪数,S21是由1口至2口的传输系数，S12则是反方向的传输系数。

当某一端口m终端失配时,由终端反射回来的行波又重新进入m 口。

这可以等效地看成是m口仍是匹配的，但有一个行波am入射到m口。

这样，在任意情况下都可以列出各口等效入射、出射行波与散射参数之间关系的联立方程组。

科技信息　０机械与电子Ｏ　ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹＩＮＦＯＲＭＡＴＩＯＮ　２０１１年第１期　改善矢量网络分析仪的长电缆测量精度　吕朋尧　（电子测试技术重点实验室　山东　青岛　２６６５５５）　

【摘要】在使用矢量网络分析ｑＫ（ＶＮＡ）进行长电缆测量中，由于在电缆上的时间延迟会引入测量误差。本文通过分析ＶＮＡ测量原理讨　论了测量误差来源．并针对不同使用情况提出了改善测量精度的解决方法。　【关键词】电长度；延迟；中频带宽　Ｉｍｐｒｏｖｅ　ｔｈｅ　Ｍｅａｓｕｒｅｍｅｎｔ　Ａｃｃｕｒａｃｙ　ｏｆ　Ｌｏｎｇ　Ｃａｂｌｅ　Ｕｓｉｎｇ　Ｖｅｃｔｏｒ　Ｎｅｔｗｏｒｋ　Ａｎａｌｙｚｅｒ　ＬＶ　Ｐｅｎｇ－ｙａｏ　（Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　ｏｎ　Ｅｌｅｃｔｒｏｍｅ　Ｔｅｓｔ＆Ｍ￣ｓｕｒｅｍｅｎｔ　Ｌａｂｏｒａｔｏｒｙ，Ｑｉｎｇｄａｏ　Ｓｈａｎｄｏｎｇ，２６６５５５）　【Ａｂｓｔｒａｃｔ］Ｍｅａｓｕｒｅｍｅｎｔ　ｅｒｒｏｒｓ　ｗｉｌｌ　ｂｅ　ｃａｕｓｅｄ　ｂｅｃａｕｓｅ　ｏｆ　ｔｈｅ　ｔｉｍｅ　ｄｅｌａｙ　ｏｎ　ｔｈｅ　ｃａｂｌｅ　ｗｈｅｎ　ｙｏｕ　ｍｅａｓｕｒｅ　ａ　ｌｏｎｇ　ｃａｂｌｅ　ｗｉｔｈ　ｔｈｅ　Ｖｅｃｔｏｒ　Ｎｅｔｗｏｒｋ　Ａｎａｌｙｚｅｒ．Ｉｎ　ｔｈｅ　ｐａｐｅｒ　ｗｅ　ｄｉｓｃｕｓｓ　ｔｈｅ　ｓｏｕｒｃｅｓ　ｏｆ　ｍｅａｓｕｒｅｍｅｎｔ　ｅｌＴｏｒｓ　ｂｙ　ａｎａｌｙｚｉｎｇ　ｔｈｅ　ｐｒｉｎｃｉｐｌｅ　ｏｆ　ＶＮＡ，ｓｏｌｕｔｉｏｎｓ　ｔｏ　ｉｎｃｒｅａｓｅ　ｍｅａｓｕｒｅｍｅｎｔ　ａｃｃｕｒａｃｙ　ｉｎ　ｄｉｆｅｒｅｎｔ　ａｐｐｌｉｃａｔｉｏｎｓ　ｉｓ　ａｌｓｏ　ｇｉｖｅｎ．　【Ｋｅｙ　ｗｏｒｄｓ］Ｅｌｅｃｔｒｉｃａｌ　ｌｅｎｇｔｈ；Ｄｅｌａｙ；ＩＦ　Ｂａｎｄｗｉｄｔｈ　

Ｏ前言　在科研和生产中，由于可以方便的测量被测件（ＤＵＴ）的正反向Ｓ　参数，得到频率响应的幅度和相位信息，矢量网络分析仪对于电缆、微　波器件、组件及系统的特性分析具有至关重要的作用。　在使用矢量网络分析仪进行长电缆测量时，如果设置的中频带宽　较小，而扫描速度相对较快时．所得到电缆的插入损耗和回波损耗等　曲线常常会出现失真。测量误差较大而不能真实反映被测件信息甚至　引起严重的错误．如合格产品却无法正常通过检测等。这种情况显然　无法满足科研和生产的需要．因此必须找到此误差的来源，在测量中　采用合理有效的方法避免误差出现。　

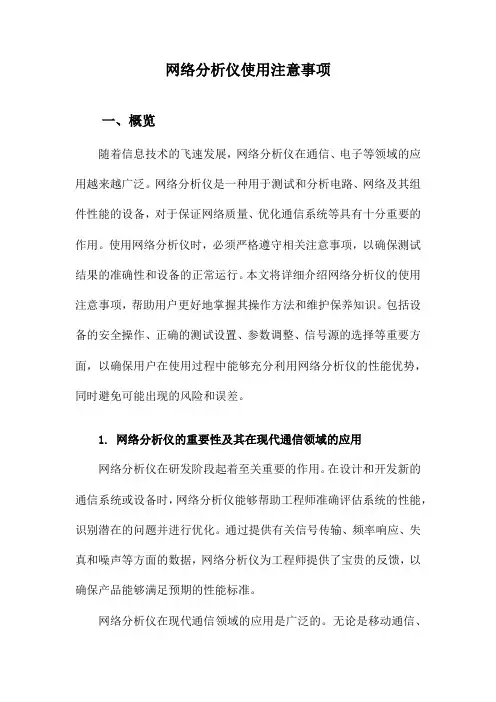

网络分析仪使用注意事项一、概览随着信息技术的飞速发展，网络分析仪在通信、电子等领域的应用越来越广泛。

网络分析仪是一种用于测试和分析电路、网络及其组件性能的设备，对于保证网络质量、优化通信系统等具有十分重要的作用。

使用网络分析仪时，必须严格遵守相关注意事项，以确保测试结果的准确性和设备的正常运行。

本文将详细介绍网络分析仪的使用注意事项，帮助用户更好地掌握其操作方法和维护保养知识。

包括设备的安全操作、正确的测试设置、参数调整、信号源的选择等重要方面，以确保用户在使用过程中能够充分利用网络分析仪的性能优势，同时避免可能出现的风险和误差。

1. 网络分析仪的重要性及其在现代通信领域的应用网络分析仪在研发阶段起着至关重要的作用。

在设计和开发新的通信系统或设备时，网络分析仪能够帮助工程师准确评估系统的性能，识别潜在的问题并进行优化。

通过提供有关信号传输、频率响应、失真和噪声等方面的数据，网络分析仪为工程师提供了宝贵的反馈，以确保产品能够满足预期的性能标准。

网络分析仪在现代通信领域的应用是广泛的。

无论是移动通信、卫星通信、光纤通信还是无线通信网络，网络分析仪都发挥着关键的作用。

它可以用来测试和分析各种通信系统的性能指标，包括信号的传输质量、系统的稳定性和抗干扰能力等。

网络分析仪还可以用于故障诊断和排查，帮助技术人员快速定位和解决通信系统中的问题。

正确使用和维护网络分析仪对于确保通信系统的性能和稳定性至关重要。

在使用网络分析仪时，用户应该注意遵循正确的操作程序，确保测试环境的准确性和稳定性。

定期维护和校准网络分析仪也是保持其性能的关键。

通过正确使用和维护网络分析仪，用户可以确保通信系统的性能得到充分发挥，从而满足现代通信领域的需求。

2. 网络分析仪使用注意事项概述在使用前，应确保网络分析仪处于良好的工作环境，避免在潮湿、高温或灰尘较多的环境中使用，以免影响设备的稳定性和测试精度。

在使用网络分析仪之前，需要对其进行校准和预热，以确保设备处于最佳工作状态。

单端口网络S 参数的测量摘 要：一般地，对于一个网络有Y 、Z 和S 参数可用来测量和分析，Y 称为导纳参数，Z 称为阻抗参数，S 称为散射参数;前两个参数主要用于集总电路，Z 和Y 参数对于集总参数电路分析非常有效，各参数可以很方便的测试;但是在微波系统中，由于确定非TEM 波电压、电流非常困难，而且在微波频率测量电压和电流也存在实际困难。

因此S 参数较Z 、Y 参数更加容易测量，具有直观的物理意义，便于测量，误差也能方便的用信流图来表达和求解，故S 参数是微波网络中应用最多的一种主要参量。

首先分析了理想情况下单端口网络S 参数的测量方法，然后在实际器件的网络参数测试中，采用了一定的测试技术进行误差修正，得到了器件性能指标的精确测试结果。

关键词：S 参数；单端口网络；误差修正；定向耦合器；检波器一、S 参数分析微波系统主要研究信号和能量两大问题:信号问题主要是研究幅频和相频特性;能量问题主要是研究能量如何有效地传输。

微波系统是分布参数电路，必须采用场分析法，但场分析法过于复杂，因此需要一种简化的分析方法。

微波网络法被广泛运用于微波系统的分析，是一种等效电路法，在分析场分布的基础上，用路的方法将微波元件等效为电抗或电阻器件，将实际的导波传输系统等效为传输线，从而将实际的微波系统简化为微波网络，把场的问题转化为路的问题来解决。

微波网络理论是在低频网络理论的基础上发展起来的，低频电路分析是微波电路分析的一个特殊情况。

一般地，对于一个网络有Y 、Z 和S 参数可用来测量和分析，Y 称为导纳参数，Z 称为阻抗参数，S 称为散射参数;前两个参数主要用于集总电路，Z 和Y 参数对于集总参数电路分析非常有效，各参数可以很方便的测试;但是在微波系统中，由于确定非TEM 波电压、电流非常困难，而且在微波频率测量电压和电流也存在实际困难。

因此，在处理高频网络时，等效电压和电流以及有关的阻抗和导纳参数变得较抽象。

与直接测量入射、反射及传输波概念更加一致的表示是散射参数，即S 参数矩阵，它更适合于分布参数电路。

综述：安捷伦ENA , ENA-L , PNA , PNA-L系列网络分析仪附件包括从DC～110GHz的各种校准套件，验证套件，电缆和适配器。

校准套件误差校准步骤所要求的是通过对系统内已知的器件（校准标准件）在所关注的频率范围内进行测量从而把测试系统的系统误差表征出来。

安捷伦提供两种校准套件：机械的和电子的校准套件。

电子校准套件Ecal模块包括各种特定连接器的组合，该模块由安捷伦ENA , ENA-L , PNA , PNA-L系列网络分析仪通过其USB端口直接控制。

在由安捷伦8753网络分析仪使用时，则通过85709B VNA 接口套件控制。

机械校准套件所有网络分析仪同轴机械校准套件都包括表征安捷伦ENA , ENA-L , PNA , PNA-L系列网络分析仪系统性误差的精密标准装置。

许多机械校准套件还带有测试端口适配器和业内古语正确连接的扳手。

验证套件测量已知器件而非测量校准标准件是验证网络分析仪正常工作的直接方法。

安捷伦所提供的验证套件包括精密空气线，失配空气线和精密固定衰减器。

随套件提供的磁盘上由可溯源的计量数据。

标量网络分析仪附件任何标量系统的基本部件包括标量分析仪，扫频源，定向桥或耦合器，检波器。

安捷伦标量附件在与8757D网络分析仪一起使用时提供10MHz～50GHz的测量范围。

同轴机械校准套件连接器频率范围（GHz）类型VNA 校准精度型号适用选件Type F（75 Ω）DC～3 经济5％－1％85039B 1A7,A6J,UK6,00M,00F,M0FType N（75 Ω）DC～3 经济5％－1％85039E UK6Type N（75 Ω）DC～3 标准5％－1％85039B 1A7,A6J,UK6Type N（50 Ω）DC～6 经济5％－1％85032E 1A7,A6J,UK6Type N（50 Ω）DC～9 标准5％－1％85032F 1A7,A6J,UK6,100,200,300,500*Type N（50 Ω）DC～18 经济5％－1％85054D 1A7,A6J,UK6Type N（50 Ω）DC～18 标准2％－0.3％85054B UK67－16 DC～7.5 标准2% 85038A N/A7－16（female）DC～7.5 标准2% 85038F N/A 7－16（male）DC～7.5 标准2% 85038M N/A 7mm DC～6 经济2％－0.3％85031B 1A7,A6J,UK67mm DC～18 经济5％－1％85050D N/A7mm DC～18 标准2％-0.05％85050B N/A7mm DC～18 精密0.3%-0.05% 85050C UK6 3.5mm DC～9 标准5％－1％85033E 1A7,A6J,UK6,100,200,300,400,5003.5mm DC～26.5 经济5％－1％85052D 1A7,A6J,UK63.5mm DC～26.5 标准3％－0.5％85052B 1A7,A6J,UK63.5mm DC～26.5 精密2％－0.5％85052C 1A7,A6J,UK62.92mm DC～50 经济11％－4％85056K UK6,0012.4mm DC～50 经济5％－1％85056D UK6 2.4mm DC～50 标准4％－0.5％85056A A6J,UK61.85mm DC～67 经济85058E 1A7,A6J,UK6 1.85mm DC～67 标准85058B 1A7,A6J,UK6 1mm DC～110 精密5％－1％85059A 1A7,A6J,UK6波导机械校准套件连接器频率范围（GHz）类型VNA 校准精度型号适用选件WR-90 8.2～12.4 精密0.3%-0.05% X11644A 1A7,A6J,UK6WR-62 12.4～18 精密0.3%-0.05% P11644A 1A7,A6J,UK6WR-42 18～26.5 精密0.3%-0.05% K11644A 1A7,A6J,UK6WR-28 26.5～40 精密0.3%-0.05% R11644A 1A7,A6J,UK6WR-22 33～50 精密0.3%-0.05% Q11644A 1A7,A6J,UK6WR-19 40～60 精密0.3%-0.05% U11644A 1A7,A6J,UK6WR-15 50～75 精密0.3%-0.05% V11644A 1A7,A6J,UK6WR-10 75～110 精密0.3%-0.05% W11644A 1A7,A6J,UK6选件描述：1A7 符合ISO 17025校准标准001 增加2.4mm滑动负载和2.4mm量规A6J 符合ANSI Z540校准标准100 包括阴头至阴头适配器UK6 带测试数据的商业标准200 包括阳头至阳头适配器00M 包括阳性接头的标准件和阳头至阳头适配器300 包括阳头至阴头适配器00F 包括阴性接头的标准件和阴头至阴头适配器400 增加4个3.5mm －N型适配器M0F 包括阳性接头和阴性接头的标准件及适配器500 增加4个7mm－3.5mm适配器500* 增加4个7mm－N型适配器同轴电校准套件连接器频率范围（GHz）类型VNA 校准精度型号适用选件Type F（75 Ω）300KHz～3 2端口N/A 85099C UK6,00M,00F,M0F,00AType N（75 Ω）300KHz～3 2端口N/A 85096C UK6, 00M,00F,M0F,00AType N（50 Ω）300KHz～9 2端口1％－0.1％85092C 1A7,A6J,UK6, 00M,00F,M0F,00AType N（50 Ω）300KHz～13.5 4端口N4431B 选件020 1A7,A6J,UK6Type N（50 Ω）300KHz～18 2端口N4690B 1A7,A6J,UK6, 00M,00F,M0F,00AType N（50 Ω）300KHz～18 4端口N4432A 选件020 N/A7－16 300KHz～7.5 2端口N/A 85098C UK6, 00M,00F,M0F,00A7mm 300KHz～9 2端口1％－0.1％85091C 1A7,A6J,UK67mm 300KHz～18 2端口N4696B 1A7,A6J,UK67mm 300KHz～18 4端口N4432A 选件030 N/A3.5mm 300KHz～9 2端口2％－0.2％85093C 1A7,A6J,UK6, 00M,00F,M0F,00A3.5mm 300KHz～13.5 4端口N4431B 选件010 1A7,A6J,UK63.5mm 300KHz～20 4端口N4433A 选件010N/A3.5mm 300KHz～26.5 2端口N4691B 1A7,A6J,UK6, 00M,00F,M0F,00A2.92mm 10MHz～40 2端口N4692A 1A7,A6J,UK6, 00M,00F,M0F,00A2.4mm 10MHz～50 2端口N4693A 1A7,A6J,UK6, 00M,00F,M0F,00A1.85mm 10MHz～67 2端口N4694A 1A7,A6J,UK6, 00M,00F,M0F,00AVNA interface kit N/A N/A N/A 85097B 1A7,A6J,UK6, 00M,00F,M0F,00A机械验证套件连接器频率范围（GHz）类型VNA 校准精度型号适用选件Type N（50 Ω）300KHz～18 精密N/A 85055A 1A7,A6J,UK67mm 300KHz～6 精密N/A 85029B 1A7,A6J,UK6,0017mm 300KHz～18 精密N/A 85051B 1A7,A6J,UK63.5mm 300KHz～26.5 精密N/A 85053B 1A7,A6J,UK62.4mm 0.045～50 精密N/A 85057B 1A7,A6J,UK61.85mm 0.010～67 精密N/A 85058V 1A7,A6J,UK6WR-28 26.5～40 精密N/A R11645A 1A7,A6J,UK6WR-22 33～50 精密N/A Q11645A 1A7,A6J,UK6WR-19 40～60 精密N/A U11645A 1A7,A6J,UK6WR-15 50～75 精密N/A V11645A 1A7,A6J,UK6WR-10 75～110 精密N/A W11645A 1A7,A6J,UK6选件描述：1A7 符合ISO 17025校准标准00A2 增加3.5mm 适配器A6J 符合ANSI Z540校准标准00A3 增加2.92mm 适配器UK6 带测试数据的商业标准00A4 增加2.4mm 适配器00M 包括阳性接头的标准件和阳头至阳头适配器00A5 增加1.85mm 适配器00F 包括阴性接头的标准件和阴头至阴头适配器001 增加安捷伦8702光波元件分析仪数据00A 增加N型适配器010 四个3.5mm（f）连接器00A1 增加7－16适配器020 四个N型50Ω（f）连接器030 四个7mm连接器本文来自仪器信息网/ 详细参考：/thread-8035-1-1.html网络分析仪附件和校准套件综述：安捷伦ENA , ENA-L , PNA , PNA-L系列网络分析仪附件包括从DC～110GHz的各种校准套件，验证套件，电缆和适配器。

平衡矢量网络分析仪VNA测试的平衡矢量网络分析仪（Vector Network Analyzer，VNA）是一种用于测量和分析高频电路的测试仪器。

它广泛应用于无线通信、雷达、卫星通信、射频和微波电路等领域。

本文将介绍VNA的原理和应用，以及其测试过程中的关键要点。

一、平衡矢量网络分析仪的原理VNA主要由以下几部分组成：1.受控源：产生精确的频率、相位和功率的信号，用于激励待测设备。

2.双端口测试结构：将待测设备与受控源和功率检测器连接，用于测量输入和输出信号。

3.功率检测器：测量输入和输出信号的功率。

4.计算机控制系统：控制并处理测试数据，提供结果显示和分析。

VNA的测试原理基于受控源施加不同频率和相位的信号后，通过功率检测器测量来计算出反射和传输的幅度和相位信息，从而分析待测设备的特性和参数。

通过测量S参数矩阵（即散射参数矩阵）来描述待测设备的响应，其中S参数有S11、S21、S12和S22等，分别表示反射和传输的幅度和相位。

二、平衡矢量网络分析仪的应用VNA广泛应用于无线通信、雷达、卫星通信、射频和微波电路等领域的测试和分析中。

它可以用于测量和分析天线、滤波器、放大器、混频器等设备的特性和参数。

1.天线测试：VNA可以测量天线的频率响应、增益、辐射模式等参数，用于天线设计和优化。

2.滤波器测试：VNA可以测量滤波器的频率响应、带宽、插入损耗等参数，用于滤波器的设计和测试。

3.放大器测试：VNA可以测量放大器的增益、带宽、输出功率等参数，用于放大器性能的评估和优化。

4.混频器测试：VNA可以测量混频器的转换损耗、本振抑制等参数，用于混频器的性能评估和调整。

三、平衡矢量网络分析仪的测试过程VNA的测试过程包括以下几个关键要点：1.连接设备：将待测设备与VNA的测试端口连接。

需要确保连接的质量良好，避免因连接不良而影响测试结果。

2.设置测试参数：设置待测设备的测试频率范围、功率水平、测试端口数等参数。

网络分析仪测试步骤1.准备工作在进行网络分析仪测试之前，需要做一些准备工作。

首先，确定测试的目标和要测试的网络部分。

检查网络分析仪的状态，确保仪器正常运行。

准备测试所需要的适配器、接头和电缆等配件，并确保它们与被测设备相匹配。

2.连接网络分析仪将网络分析仪与被测设备连接起来。

使用正确的适配器和电缆，确保连接的牢固和可靠。

根据被测设备的类型和通信接口，选择正确的接头和电缆连接。

3.配置网络分析仪打开网络分析仪的电源，确保仪器正常启动。

根据测试的要求和网络的特性，配置分析仪的各项参数。

例如，选择合适的频率范围、带宽和功率级别。

设置测量的时间和数据点数。

配置分析仪的参考面和校准。

4.校准网络分析仪在进行测试之前，需要对网络分析仪进行校准。

校准是一项重要的工作，它可以消除测量误差和提高测试的准确性。

校准包括参考面的校准和插入损耗的校准。

根据仪器的类型，可以选择自动校准或手动校准。

5.进行网络测试在完成校准之后，可以开始进行网络测试了。

根据测试的要求，选择合适的测试模式和指标。

例如，可以测试网络的频率响应、传输损耗、回波损耗、跨导特性等。

对于数字网络，还可以测试位错误率、误码率等性能指标。

6.分析测试结果完成测试后，网络分析仪会生成测试结果和数据。

根据需要，可以对测试结果进行分析和解释。

例如，可以绘制数据曲线、频谱图和功率谱图等。

通过分析测试结果，可以评估网络的性能和质量，找出问题的原因和位置。

7.故障排除如果测试结果不符合预期，或者发现网络故障，需要进行故障排除。

根据测试结果和分析，确定网络故障的原因和范围。

逐步排查和解决问题。

可以使用网络分析仪的其他功能和工具，如追踪功能、事件记录器和故障定位器等。

8.生成报告在完成测试和故障排除之后，可以生成测试报告。

报告应包括测试的目的、方法、结果和结论等内容。

报告可以用于记录和总结测试的过程和结果，也可以用于沟通和交流工作。

网络分析仪是一种复杂的仪器，测试过程需要一定的技术和经验。
