网络分析仪测量

网络分析仪基本操作介绍一、概述随着信息技术的飞速发展，网络已成为现代生活和工作中不可或缺的一部分。

为了更好地分析和优化网络性能，网络分析仪作为一种重要的测试工具被广泛应用。

网络分析仪基本操作介绍对于使用者来说至关重要，本文将详细介绍网络分析仪的基本操作，帮助读者更好地理解和使用这一强大的工具。

网络分析仪主要用于测量网络中的各项参数，如信号的频率响应、失真度、噪声系数等，以评估网络性能。

通过掌握网络分析仪的基本操作，使用者可以准确地分析网络中的各种问题，并找到相应的解决方案。

本文旨在让读者了解网络分析仪的基本功能、操作方法和使用注意事项，以便在实际应用中能够准确、高效地使用网络分析仪。

1. 介绍网络分析仪的重要性和应用领域随着互联网技术的飞速发展和信息通信技术的日益成熟，网络已经成为了我们日常生活与工作中不可或缺的重要部分。

为了确保网络的稳定、高效和安全运行，网络分析仪成为了必不可少的重要工具。

因此本文将为大家介绍网络分析仪的基本操作，本文将重点阐述的第一部分，是关于网络分析仪的重要性和应用领域。

在当今信息化社会，网络已经渗透到各行各业和千家万户的日常生活中。

无论是企业级的复杂网络系统，还是家庭用户的日常网络连接，网络的性能优化和故障排查成为了保证业务连续性和生活质量的关键环节。

网络分析仪在这一点上发挥着至关重要的作用，它可以对网络信号进行捕捉、分析和可视化处理，帮助工程师和IT专家迅速定位网络问题，提供准确的数据分析和解决方案。

因此网络分析仪是维护网络正常运行、提升网络性能的关键工具。

网络分析仪的应用领域非常广泛，几乎涵盖了所有涉及网络通信的领域。

以下列举几个主要应用领域：通信行业：在网络规划、部署和维护阶段，网络分析仪用于测试和优化无线和有线通信网络。

通过对信号质量的精确分析，确保通信的稳定和高效。

网络安全领域：网络分析仪通过深度分析网络流量和行为模式，有助于发现潜在的安全威胁，帮助防御各种网络安全攻击。

网络分析仪组成框图图1所示为网络分析仪内部组成框图。

为完成被测件传输/反射特性测试，网络分析仪包含；1．激励信号源；提供被测件激励输入信号2．信号分离装置，含功分器和定向耦合器件，分别提取被测试件输入和反射信号。

3．接收机；对被测件的反射，传输，输入信号进行测试。

4．处理显示单元; 对测试结果进行处理和显示。

图1 网络分析仪组成框图传输特性是被测件输出与输入激励的相对比值，网络分析仪要完成该项测试，需分别得到被测件输入激励信号和输出信号信息。

网络分析仪内部信号源负责产生满足测试频率和功率要求的激励信号，信号源输出通过功分器均分为两路信号，一路直接进入R接收机，另一路通过开关输入到被测件相应测试口，所以，R 接收机测试得到被测输入信号信息。

被测件输出信号进入网络分析仪B接收机，所以，B接收机测试得到被测件输出信号信息。

B/R为被测试件正向传输特性。

当完成反向测试测试时，需要网络分析仪内部开关控制信号流程。

图2 网络分析仪传输测试信号流程反射特性是被测件反射与输入激励的相对比值，网络分析仪要完成该项测试，需分别得到被测件输入激励信号和测试端口反射信号。

网络分析仪内部信号源负责产生满足测试频率和功率要求的激励信号，信号源输出通过功分器均分为两路信号，一路直接进入R接收机，另一路通过开关输入到被测件相应测试口，所以，R 接收机测试得到被测输入信号信息。

激励信号输入到被测件后会发射反射，被测件端口反射信号与输入激励信号在相同物理路径上传播，定向耦合器负责把同个物理路径上相反方向传播的信号进行分离，提取反射信号信息，进入A接收机。

A/R 为被测试件端口反射特性。

当需要测试另外端口反射特性时，需网络分析仪内部开关将激励信号转换到相应测试端口。

图3 网络分析仪反射测试信号流程信号源信号源提供被测件激励信号，由于网络分析仪要测试被测件传输/反射特性与工作频率和功率的关系。

所以，网络分析仪内信号源需具备频率扫描和功率扫描功能。

wifi信号分析仪WiFi信号分析仪随着无线网络的普及，WiFi信号分析仪成为了一个越来越重要的工具。

它可以帮助我们更好地了解和优化WiFi网络的质量。

本文将介绍WiFi信号分析仪的原理、功能以及如何选择和使用它。

一、原理WiFi信号分析仪是一种通过无线接收和解码WiFi信号的设备。

它通过内置的天线接收WiFi信号，并将收到的信号转化为可视化的数据。

信号分析仪提供了一系列的参数，如信号强度、信噪比、信道利用率等，用于评估WiFi网络的性能。

二、功能1. 信号强度测量：WiFi信号分析仪可以测量WiFi信号的强度，帮助用户判断信号的覆盖范围和信号强弱。

2. 信号质量评估：信号分析仪可以通过分析信号的噪声水平和信噪比来评估信号的质量，从而帮助用户判断网络的稳定性和可靠性。

3. 信道利用率分析：WiFi信号分析仪可以分析不同信道上的利用率，帮助用户选择较少干扰的信道，提高网络的速度和稳定性。

4. 数据包分析：WiFi信号分析仪可以抓取和分析WiFi网络中的数据包，帮助用户定位网络故障和问题。

5. 频谱分析：一些高级的WiFi信号分析仪还提供频谱分析功能，用于检测和分析WiFi网络中的干扰源，并提供相应的优化建议。

三、选择和使用选择合适的WiFi信号分析仪非常重要。

首先，需要考虑要测试的频段和标准（如2.4GHz或5GHz，802.11b/g/n/ac等）。

其次，需要考虑信号分析仪的性能和功能需求，如信号强度测量范围、数据包捕获和分析能力等。

最后，还要考虑设备的价格和易用性。

在使用WiFi信号分析仪时，应注意以下几点：1. 在进行信号测量时，应尽可能避免遮挡物和干扰源，以减少测量误差。

2. 在使用信号分析仪进行信号优化时，可以通过调整路由器的位置、更改信道、增加信号增强器等方式来改善信号质量。

3. 在进行数据包分析时，可以使用信号分析仪提供的工具和功能，如过滤器、捕获和分析软件等。

4. 需要根据实际需求进行参数设置，如信号强度的单位、信道利用率的阈值等。

矢量网络分析仪使用教程矢量网络分析仪（Vector Network Analyzer，简称VNA）是一种用于测量和分析电磁器件和电路的工具。

它可以通过模拟和数字信号处理技术，对电压和电流的振幅、相位以及其它参数进行精确测量。

本教程将介绍如何正确使用矢量网络分析仪进行测试和分析。

1. 连接仪器：首先，将矢量网络分析仪的射频输出端口与待测设备连接。

确保连接的线缆和连接头无损坏，并保持良好接触。

接下来，将矢量网络分析仪的射频输入端口与信号源连接，用以提供测试信号。

同样，确保连接线缆无损坏，保持良好接触。

2. 设置测试参数：通过矢量网络分析仪的操作界面，设置测试参数。

通常包括频率范围、功率级别、带宽等。

根据测试的需求，选择适当的参数设置。

3. 校准：在进行任何测试之前，必须进行校准。

校准过程旨在消除测试系统中的误差，确保测量结果的准确性。

常见的校准方法包括开路校准、短路校准和负载校准。

根据厂家提供的说明书，按照指示进行校准操作。

4. 进行测量：校准完成后，可以开始进行测量。

根据需要选择所需的测量参数，如S参数、功率、相位等。

通过修改测试参数，可以获取更详细的信息。

5. 分析数据：测量完成后，可以对数据进行分析。

矢量网络分析仪通常提供丰富的数据分析和显示功能。

可以通过画图、计算和查看不同参数的数值等方式，深入了解被测设备的性能特征。

6. 导出结果：最后，将测量结果导出到计算机或其他设备中。

矢量网络分析仪通常提供多种数据导出格式，如CSV、TXT 等。

选择合适的格式，并保存数据。

以上是使用矢量网络分析仪的基本步骤。

根据具体的应用场景和要求，可能还需要进行更复杂的操作和分析。

因此，在实际使用中，建议参考矢量网络分析仪的用户手册和厂家提供的技术支持，以获得更详细的指导和帮助。

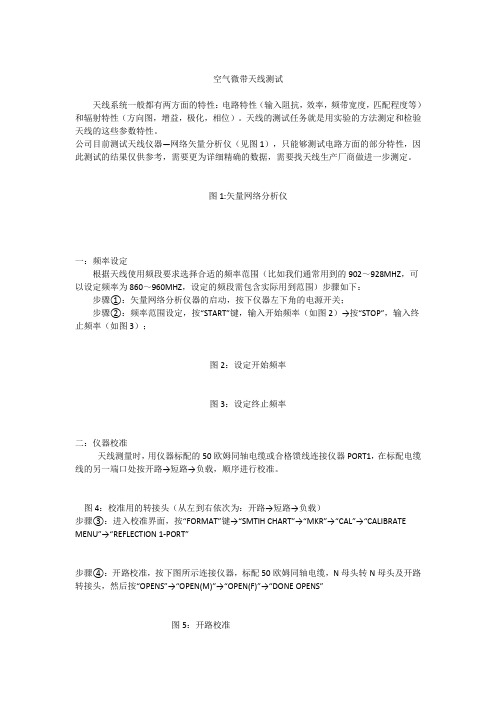

空气微带天线测试天线系统一般都有两方面的特性：电路特性（输入阻抗，效率，频带宽度，匹配程度等）和辐射特性（方向图，增益，极化，相位）。

天线的测试任务就是用实验的方法测定和检验天线的这些参数特性。

公司目前测试天线仪器—网络矢量分析仪（见图1），只能够测试电路方面的部分特性，因此测试的结果仅供参考，需要更为详细精确的数据，需要找天线生产厂商做进一步测定。

图1:矢量网络分析仪一：频率设定根据天线使用频段要求选择合适的频率范围（比如我们通常用到的902～928MHZ，可以设定频率为860～960MHZ，设定的频段需包含实际用到范围）步骤如下：步骤①：矢量网络分析仪器的启动，按下仪器左下角的电源开关；步骤②：频率范围设定，按“START”键，输入开始频率（如图2）→按“STOP”，输入终止频率（如图3）；图2：设定开始频率图3：设定终止频率二：仪器校准天线测量时，用仪器标配的50欧姆同轴电缆或合格馈线连接仪器PORT1，在标配电缆线的另一端口处按开路→短路→负载，顺序进行校准。

图4：校准用的转接头（从左到右依次为：开路→短路→负载）步骤③：进入校准界面，按“FORMAT”键→“SMTIH CHART”→“MKR”→“CAL”→“CALIBRATE MENU”→“REFLECTION 1-PORT”步骤④：开路校准，按下图所示连接仪器，标配50欧姆同轴电缆，N母头转N母头及开路转接头，然后按“OPENS”→“OPEN(M)”→“OPEN(F)”→“DONE OPENS”图5：开路校准步骤⑤：短路校准，按下图所示连接仪器，标配50欧姆同轴电缆，N母头转N母头及短路转接头，然后按“SHORTS”→“SHORT(M)”→“SHORT(F)”→“DONE SHORS”图6：短路校准步骤⑥：负载校准，按下图所示连接仪器，标配50欧姆同轴电缆，N母头转N母头及负载50欧姆接头，然后按“LOAD”→“DONE 1-PORT CAL”图7：负载校准图8：完成校准三：测试及调整测量天线时，不要将天线对准仪器，金属物品，墙等其他障碍物，以免影响测试效果，应将天线对向开阔空旷的方向。

1
网络分析分析仪测仪测仪测量量电容电感
Prepared by: Jinhua zhang
Prepared on: 29th May 2012
2
第一步：将扫频范围设为80MHz ~1.2GHz ，然后使用校准头对网络分析仪进行仪器误差校准校准后，网络分析仪应是一条笔直的直线，表示校准成功；若不满意，你可以反复校准N 次。

3
第二步：焊一个已知的电感或电容来对准仪器的数值，使仪器值与该电感，电容值一致
→若测电感，则焊一个已知的4~8 nH 的SMD 电感，选中仪器“Scale”, “Electronic Delay”，旋转开关调节电参
数，可先输入0.456 nS （纳秒）再调节更快。

→若测电容，则焊一个已知的4~8 pF 的SMD 电容，选中仪器“Scale”, “Electronic Delay”，旋转开关调节电参
数，可先输入0.456 nS 再调节更快。

→之所以选择4~8之间的值，是因为太小，则分析仪难易测准，这个范围比较恰当。

4.5pF
→此处我焊的是4.5 pF，仪器刚开始的数值是不对的，然后旋转开关调节“电延时”，使其显示到此值，若还达不到此值，可再调节频率达到。

2.9359 pF
我用来测的是一个2.8pF 的SMD电容，仪器测出结果为：2.9359 pF，与实际结果几乎一样；可见，此种测试方法对于数值很小的电容，电感，非常实用。

6
所有测试物料如下：烙铁，RF 连接线，SMD 电容，电感，镊子，空载的可以焊料的PCB 板
→由于网络分析仪的设置可以每台仪器不尽相同，若你测出来结果不一样，有疑问的话，欢迎你留言一起讨论。

7。
