井间示踪技术综述

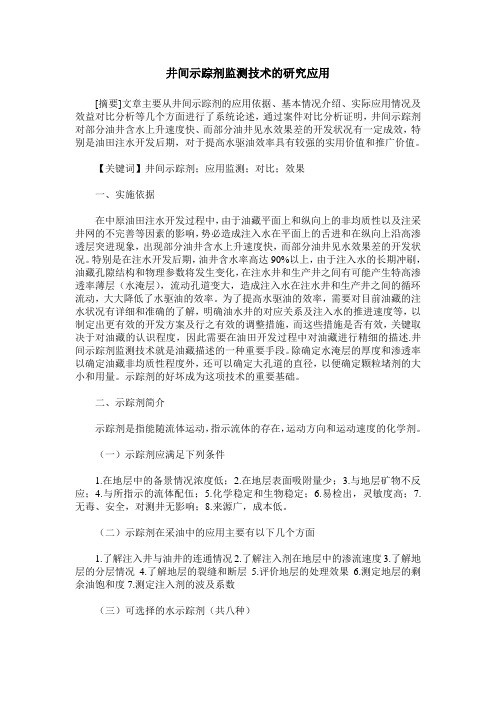

井间示踪剂监测技术的研究应用[摘要]文章主要从井间示踪剂的应用依据、基本情况介绍、实际应用情况及效益对比分析等几个方面进行了系统论述，通过案件对比分析证明，井间示踪剂对部分油井含水上升速度快、而部分油井见水效果差的开发状况有一定成效，特别是油田注水开发后期，对于提高水驱油效率具有较强的实用价值和推广价值。

【关键词】井间示踪剂；应用监测；对比；效果一、实施依据在中原油田注水开发过程中，由于油藏平面上和纵向上的非均质性以及注采井网的不完善等因素的影响，势必造成注入水在平面上的舌进和在纵向上沿高渗透层突进现象，出现部分油井含水上升速度快，而部分油井见水效果差的开发状况。

特别是在注水开发后期，油井含水率高达90%以上，由于注入水的长期冲刷，油藏孔隙结构和物理参数将发生变化，在注水井和生产井之间有可能产生特高渗透率薄层（水淹层），流动孔道变大，造成注入水在注水井和生产井之间的循环流动，大大降低了水驱油的效率。

为了提高水驱油的效率，需要对目前油藏的注水状况有详细和准确的了解，明确油水井的对应关系及注入水的推进速度等，以制定出更有效的开发方案及行之有效的调整措施，而这些措施是否有效，关键取决于对油藏的认识程度，因此需要在油田开发过程中对油藏进行精细的描述.井间示踪剂监测技术就是油藏描述的一种重要手段。

除确定水淹层的厚度和渗透率以确定油藏非均质性程度外，还可以确定大孔道的直径，以便确定颗粒堵剂的大小和用量。

示踪剂的好坏成为这项技术的重要基础。

二、示踪剂简介示踪剂是指能随流体运动，指示流体的存在，运动方向和运动速度的化学剂。

（一）示踪剂应满足下列条件1.在地层中的备景情况浓度低；2.在地层表面吸附量少；3.与地层矿物不反应；4.与所指示的流体配伍；5.化学稳定和生物稳定；6.易检出，灵敏度高；7.无毒、安全，对测井无影响；8.来源广，成本低。

（二）示踪剂在采油中的应用主要有以下几个方面1.了解注入井与油井的连通情况2.了解注入剂在地层中的渗流速度3.了解地层的分层情况4.了解地层的裂缝和断层5.评价地层的处理效果6.测定地层的剩余油饱和度7.测定注入剂的波及系数（三）可选择的水示踪剂（共八种）1.放射性示踪剂：主要用氚水（3HHO）2.化学示踪剂：⑴硫氰酸铵NH4SCN；⑵硝酸铵NH4NO3⑶溴化钠NaBr⑷碘化钠NaI⑸氯化钠NaCl⑹曙红Y（四溴荧光素钠）⑺乙醇（C2H6O）（四）常用的主要有硫氰酸铵NH4SCN和硝酸铵NH4NO3示踪剂分析法1.硫氰酸铵NH4SCN，测SCN-浓度。

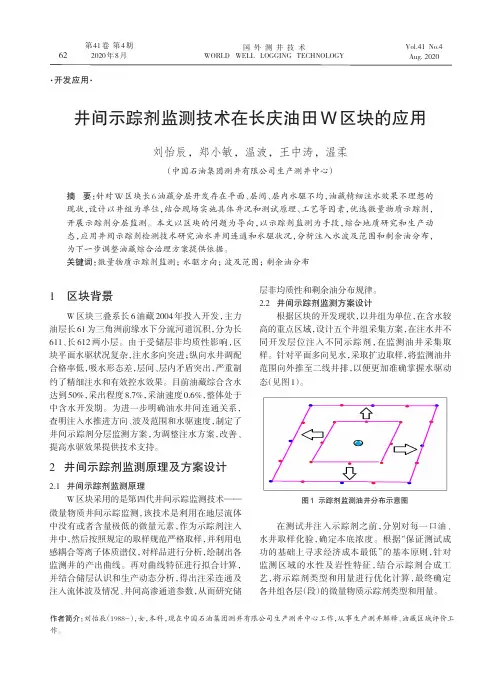

1区块背景W 区块三叠系长6油藏2004年投入开发，主力油层长61为三角洲前缘水下分流河道沉积，分为长611、长612两小层。

由于受储层非均质性影响，区块平面水驱状况复杂，注水多向突进；纵向水井调配合格率低，吸水形态差，层间、层内矛盾突出，严重制约了精细注水和有效控水效果。

目前油藏综合含水达到50%，采出程度8.7%，采油速度0.6%，整体处于中含水开发期。

为进一步明确油水井间连通关系，查明注入水推进方向、波及范围和水驱速度，制定了井间示踪剂分层监测方案，为调整注水方案，改善、提高水驱效果提供技术支持。

2井间示踪剂监测原理及方案设计2.1井间示踪剂监测原理W 区块采用的是第四代井间示踪监测技术——微量物质井间示踪监测，该技术是利用在地层流体中没有或者含量极低的微量元素，作为示踪剂注入井中，然后按照规定的取样规范严格取样，并利用电感耦合等离子体质谱仪，对样品进行分析，绘制出各监测井的产出曲线。

再对曲线特征进行拟合计算，并结合储层认识和生产动态分析，得出注采连通及注入流体波及情况、井间高渗通道参数，从而研究储层非均质性和剩余油分布规律。

2.2井间示踪剂监测方案设计根据区块的开发现状，以井组为单位，在含水较高的重点区域，设计五个井组采集方案，在注水井不同开发层位注入不同示踪剂，在监测油井采集取样。

针对平面多向见水，采取扩边取样，将监测油井范围向外推至二线井排，以便更加准确掌握水驱动态（见图1）。

在测试井注入示踪剂之前，分别对每一口油、水井取样化验，确定本底浓度。

根据“保证测试成功的基础上寻求经济成本最低”的基本原则，针对监测区域的水性及岩性特征，结合示踪剂合成工艺，将示踪剂类型和用量进行优化计算，最终确定各井组各层（段）的微量物质示踪剂类型和用量。

摘要：针对W 区块长6油藏分层开发存在平面、层间、层内水驱不均，油藏精细注水效果不理想的现状，设计以井组为单位，结合现场实施具体井况和测试原理、工艺等因素，优选微量物质示踪剂，开展示踪剂分层监测。

井间示踪剂监测技术在高59-10断块的应用X赵　娜,任立斌,袁学生,居亚娟,李飞宇,王　琅(中国石油冀东油田公司陆上油田作业区,河北唐海　063200) 摘　要:井间示踪剂监测技术是搞清井间连通关系、落实注入流体流向、流速等信息的重要手段。

在高59-10断块两井组投入两种不同示踪剂,通过采样分析、利用示踪剂综合解释软件进行计算,得到了高渗层渗透率、波及体积以及相关物性参数,监测确定了油水井井间的连通状况等,为高59-10断块下一步调整方案研究提供依据。

关键词:示踪剂;井间;高59-10断块;应用 中图分类号:T E347 文献标识码:A 文章编号:1006—7981(2012)08—0116—03 高59-10断块位于高柳断层的下降盘,其主力油层东营段为被断层所夹持的断鼻构造。

油藏类型为构造岩性油藏,Ed1段储层孔隙度变化范围为16.7～27.7%,平均为21.3%。

渗透率变化范围为25.3～397×10-3Lm 2,平均为156×10-3L m 2,为中孔中低渗储层。

由于注入水的长期冲刷,使油藏孔隙结构和物理性质发生了严重改变。

为进一步了解井间连通性,找出高渗层,加深对油藏储层的认识,优选该断块主体部位高59-7、高59-9两个井组进行同位素示踪剂井间监测。

1　井间示踪剂监测技术原理井间示踪剂监测技术是在注水井中注入一种水溶性示踪剂,在周围监测井中取水样,分析所取水样中示踪剂的浓度,并绘出示踪剂产出曲线,应用示踪剂解释软件对示踪剂产出曲线进行分析,就可以确定油藏非均质情况[1]。

示踪剂从注水井注入后,首先随着注入水沿高渗层或大孔道突入生产井,示踪剂的产出曲线会逐渐出现峰值,同时由于储层参数的展布和注采动态的不同,曲线的形状也会有所不同。

典型的示踪剂产出曲线如图1所示。

图1　单示踪剂产出曲线示意图在注入水没有外流情况下,油层越均质,注水利用率越高,则见示踪剂时间越晚[2]。

反之,短时间内见到示踪剂,说明注入水沿高渗层窜流,储层非均质 夹层段大于20m 以上的,采用增压装置和压力起爆器配合的夹层传爆技术,次级压力起爆器的安全剪切值应设在12MPa 左右,不能太小和过大。

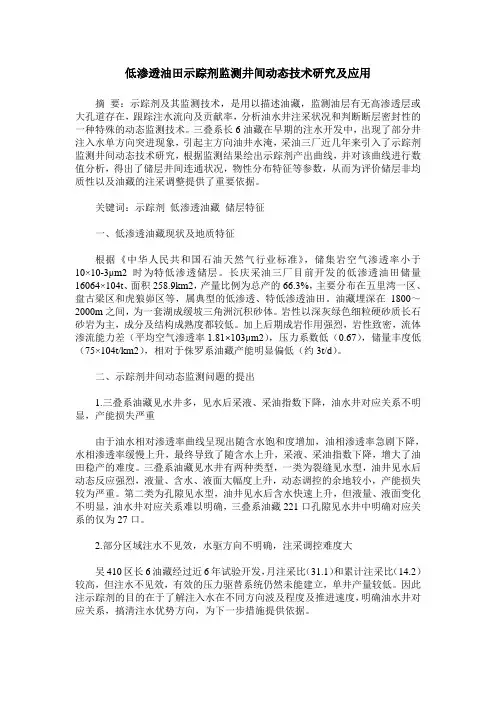

低渗透油田示踪剂监测井间动态技术研究及应用摘要：示踪剂及其监测技术，是用以描述油藏，监测油层有无高渗透层或大孔道存在，跟踪注水流向及贡献率，分析油水井注采状况和判断断层密封性的一种特殊的动态监测技术。

三叠系长6油藏在早期的注水开发中，出现了部分井注入水单方向突进现象，引起主方向油井水淹，采油三厂近几年来引入了示踪剂监测井间动态技术研究，根据监测结果绘出示踪剂产出曲线，并对该曲线进行数值分析，得出了储层井间连通状况，物性分布特征等参数，从而为评价储层非均质性以及油藏的注采调整提供了重要依据。

关键词：示踪剂低渗透油藏储层特征一、低渗透油藏现状及地质特征根据《中华人民共和国石油天然气行业标准》，储集岩空气渗透率小于10×10-3μm2时为特低渗透储层。

长庆采油三厂目前开发的低渗透油田储量16064×104t、面积258.9km2，产量比例为总产的66.3%，主要分布在五里湾一区、盘古梁区和虎狼峁区等，属典型的低渗透、特低渗透油田。

油藏埋深在1800～2000m之间，为一套湖成缓坡三角洲沉积砂体。

岩性以深灰绿色细粒硬砂质长石砂岩为主，成分及结构成熟度都较低。

加上后期成岩作用强烈，岩性致密，流体渗流能力差（平均空气渗透率1.81×103μm2），压力系数低（0.67），储量丰度低（75×104t/km2），相对于侏罗系油藏产能明显偏低（约3t/d）。

二、示踪剂井间动态监测问题的提出1.三叠系油藏见水井多，见水后采液、采油指数下降，油水井对应关系不明显，产能损失严重由于油水相对渗透率曲线呈现出随含水饱和度增加，油相渗透率急剧下降，水相渗透率缓慢上升，最终导致了随含水上升，采液、采油指数下降，增大了油田稳产的难度。

三叠系油藏见水井有两种类型，一类为裂缝见水型，油井见水后动态反应强烈，液量、含水、液面大幅度上升，动态调控的余地较小，产能损失较为严重。

第二类为孔隙见水型，油井见水后含水快速上升，但液量、液面变化不明显，油水井对应关系难以明确，三叠系油藏221口孔隙见水井中明确对应关系的仅为27口。

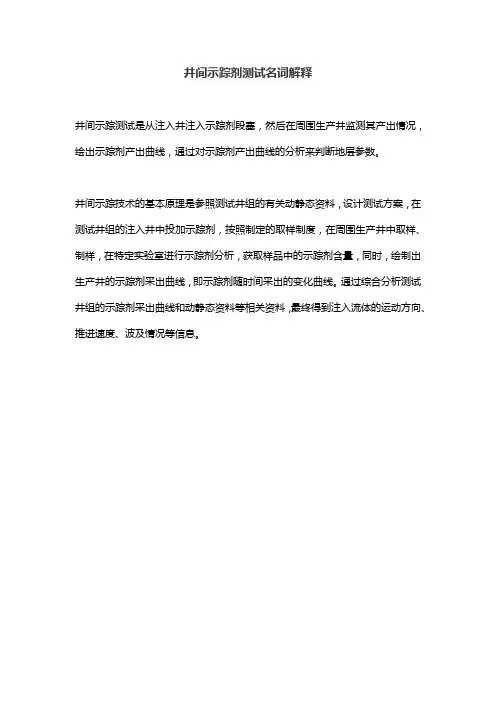

井间示踪剂测试名词解释
井间示踪测试是从注入井注入示踪剂段塞，然后在周围生产井监测其产出情况，绘出示踪剂产出曲线，通过对示踪剂产出曲线的分析来判断地层参数。

井间示踪技术的基本原理是参照测试井组的有关动静态资料，设计测试方案，在测试井组的注入井中投加示踪剂，按照制定的取样制度，在周围生产井中取样、制样，在特定实验室进行示踪剂分析，获取样品中的示踪剂含量，同时，绘制出生产井的示踪剂采出曲线，即示踪剂随时间采出的变化曲线。

通过综合分析测试井组的示踪剂采出曲线和动静态资料等相关资料，最终得到注入流体的运动方向、推进速度、波及情况等信息。
