多轴微加速度传感器的进展

MEMS传感器现状及应用王淑华(中国电子科技集团公司第十三研究所,石家庄050051)摘要:M EM S传感器种类繁多,发展迅猛,应用广泛。

首先,简单介绍了M EMS传感器的分类和典型应用。

其次,对M EM S压力传感器、加速度计和陀螺仪三种最典型的MEM S传感器进行了详细阐述,包括类别、技术现状和性能指标、最新研究进展、产品,及应用情况。

介绍MEM S压力传感器时,给出了国内外采用新型材料制作用于极端环境下压力传感器的研究情况。

最后,从新材料、加工和组装技术方面对MEM S传感器的发展趋势进行了展望。

关键词:微电子机械系统(M EM S);传感器;加速度计;陀螺仪;压力传感器中图分类号:TH703文献标识码:A文章编号:1671-4776(2011)08-0516-07Current Status and Applications of MEMS SensorsWang Shuhua(T he13th Resear ch I ns titute,CE T C,S hij iaz huang050051,China)Abstract:MEMS sensors feature great varieties,rapid development and w ide applications.Firstly, the catego ries and ty pical applicatio ns of M EM S sensor s are introduced briefly.T hen three typ-i cal M EMS sensors,i1e.the pressure sensor,acceler ometer and g yrosco pe ar e illustrated in de-tail,including the subdiv ision,current technical capability and perfo rmance index,latest resear ch pro gress,products and their applications.Besides that,the research status of the MEM S pr es-sur e sensor using new m aterials for the extreme enviro nm ent at ho me and abro ad is presented. Finally,developm ent trends of M EM S sensors ar e predicted in term s o f new materials,pro ces-sing and assembling technolog y.Key words:micr oelectr omechanical system(M EM S);sensor;accelerom eter;gyr oscope;pr es-sur e sensorDOI:10.3969/j.issn.1671-4776.2011.08.008EEACC:25750引言MEM S传感器是采用微机械加工技术制造的新型传感器,是M EMS器件的一个重要分支。

【最新整理，下载后即可编辑】MEMS加速度计的原理及运用高鹏黄国胜2006．12.19目录1.MEMS加速度计基本原理分析1.1 MEMS简介1.2微加速度计的类型1.3 差分电容式加速度计的结构模型及其工作原理1.4 MEMS微加速度计的制造工艺1.5 MEMS微加速度计主要性能指标的设计和控制1.6 MEMS加速度计的其它结构1.7 各厂商MEMS加速芯片参数对比1.8 线性度1.9灵敏度与功耗2．MEMS加速度计国内外现状3．微加速度计的发展趋势4．MEMS加速度计应用前景分析5．用MEMS加速度计测量加速度、角度1.1MEMS简介随着MEMS技术的发展，惯性传感器件在过去的几年中成为最成功，应用最广泛的微机电系统器件之一，而微加速度计（microaccelerometer）就是惯性传感器件的杰出代表。

微加速度计的理论基础就是牛顿第二定律，根据基本的物理原理，在一个系统内部，速度是无法测量的，但却可以测量其加速度。

如果初速度已知，就可以通过积分计算出线速度，进而可以计算出直线位移。

结合陀螺仪（用来测角速度），就可以对物体进行精确定位。

根据这一原理，人们很早就利用加速度计和陀螺进行轮船，飞机和航天器的导航，近年来，人们又把这项技术用于汽车的自动驾驶和导弹的制导。

汽车工业的迅速发展又给加速度计找到了新的应用领域，汽车的防撞气囊（Air Bag）就是利用加速度计来控制的。

作为最成熟的惯性传感器应用，现在的MEMS加速度计有非常高的集成度，即传感系统与接口线路集成在一个芯片上。

本文将就微加速度计进行初步设计，并对其进行理论分析。

1.2 微加速度计的类型1.2.1 压阻式微加速度计压阻式微加速度计是由悬臂梁和质量块以及布置在梁上的压阻组成，横梁和质量块常为硅材料。

当悬臂梁发生变形时，其固定端一侧变形量最大，故压阻薄膜材料就被布置在悬臂梁固定端一侧（如图1所示）。

当有加速度输入时，悬臂梁在质量块受到的惯性力牵引下发生变形，导致固连的压阻膜也随之发生变形，其电阻值就会由于压阻效应而发生变化，导致压阻两端的检测电压值发生变化，从而可以通过确定的数学模型推导出输入加速度与输出电压值的关系。

±2G/±4G/±8G/±16G三轴微机械数字加速度计描述SC7A20是一款高精度12bit数字三轴加速度传感器芯片，内置功能更丰富，功耗更低，体积更小，测量更精确。

芯片通过I²C/SPI接口与MCU通信，加速度测量数据以中断方式或查询方式获取。

INT1和INT2中断管脚提供多种内部自动检测的中断信号，适应多种运动检测场合，中断源包括6D/4D方向检测中断信号、自由落体检测中断信号、睡眠和唤醒检测中断信号、单击和双击检测中断信号。

芯片内置高精度校准模块，对传感器的失调误差和增益误差进行精确补偿。

±2G、±4G、±8G和±16G四种可调整的全量程测量范围，灵活测量外部加速度，输出数据率1HZ和400HZ间可选。

芯片内置自测试功能允许客户系统测试时检测系统功能，省去复杂的转台测试。

芯片内置产品倾斜校准功能，对贴片和板卡安装导致的倾斜进行补偿，不占系统资源，系统文件升级不影响传感器参数。

主要特点宽电压范围1.71V-3.6V1.8V兼容数字IO口低功耗模式下电源电流低至2µA±2G/±4G/±8G/±16G动态全量程范围 12bit有效数据(HR)I²C/SPI数字输出接口6D/4D方向检测自由落体检测单击双击检测及运动检测可编程中断生成电路内嵌自测试功能内嵌FIFO10000g高G抗击能力应用手机平板室内导航图像旋转运动激活用户接口游戏产品规格分类产品名称 封装形式 打印名称 材料 包装形式 SC7A20TR LGA-12-2x2x1.0 SC7A20 无铅编带内部框图XY ZC-to-V Converter Gain数符号测试条件最小值V CC电路不损坏-0.3 3.6V P电路不损坏V in电路不损坏T OPR电路不损坏T STG电路不损坏(VDD=2.5V, T测试条件123FS=0 (HR mode)FS=1 (HR mode)FS=2 (HR mode)FS=3 (HR mode)参 数符 号测试条件最小值 典型值 最大值 单位 零漂 Ty Off0 FS =0 --±40--mg温漂TC Off 与25°C 的最大偏差 -- ±0.5 -- mg/°C 自测输出V st1FS=0， X 轴 -- 276 -- LSb V st2 FS=0， Y 轴 -- 276 -- LSb V st3FS=0， Z 轴-- 984 -- LSb 系统带宽 BW -- ODR/2 -- HZ 工作温度T OPR-40--+85°C注意：电路2.5V 出厂校准。

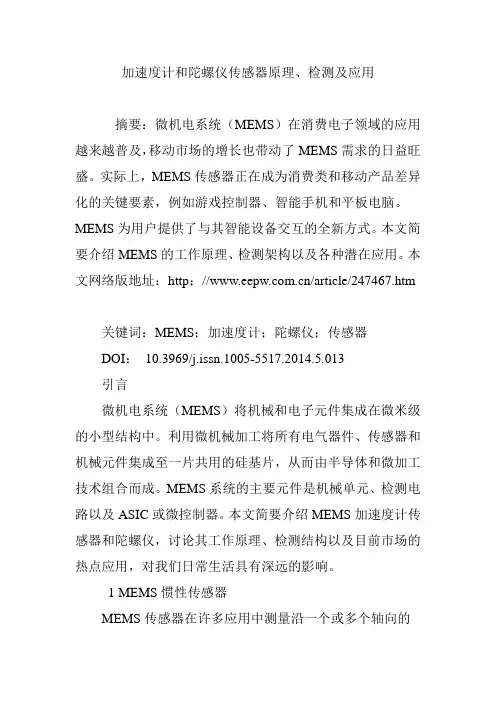

加速度计和陀螺仪传感器原理、检测及应用摘要：微机电系统（MEMS）在消费电子领域的应用越来越普及，移动市场的增长也带动了MEMS需求的日益旺盛。

实际上，MEMS传感器正在成为消费类和移动产品差异化的关键要素，例如游戏控制器、智能手机和平板电脑。

MEMS为用户提供了与其智能设备交互的全新方式。

本文简要介绍MEMS的工作原理、检测架构以及各种潜在应用。

本文网络版地址：http：///article/247467.htm关键词：MEMS；加速度计；陀螺仪；传感器DOI：10.3969/j.issn.1005-5517.2014.5.013引言微机电系统（MEMS）将机械和电子元件集成在微米级的小型结构中。

利用微机械加工将所有电气器件、传感器和机械元件集成至一片共用的硅基片，从而由半导体和微加工技术组合而成。

MEMS系统的主要元件是机械单元、检测电路以及ASIC或微控制器。

本文简要介绍MEMS加速度计传感器和陀螺仪，讨论其工作原理、检测结构以及目前市场的热点应用，对我们日常生活具有深远的影响。

1 MEMS惯性传感器MEMS传感器在许多应用中测量沿一个或多个轴向的线性加速度，或者环绕一个或多个轴的角速度，以作为输入控制系统（图1）。

MEMS加速度计传感器通常利用位置测量接口电路测量物体的位移，然后利用模/数转换器（ADC）将测量值转换为数字电信号，以便进行数字处理。

陀螺仪则测量物体由于科里奥利加速度而发生的位移。

2 加速度计工作原理根据牛顿第二定律，物理加速度（m/s2）与受到的合力（N）成正比，与其质量（kg）成反比，加速度方向与合力相同。

上述过程可简单归纳为：作用力导致物体发生位移，进而发生电容变化。

将多个电极并联，可获得更大的电容变化，更容易检测到位移（图4）。

V1和V2连接至电容的每侧，电容分压器的中心连接到物体。

物体重心的模拟电压通过电荷放大、信号调理、解调及低通滤波，然后利用Σ-ΔADC将其转换为数字信号。
