MEMS加速度传感器

基于MEMS技术的加速度传感器设计与制造加速度传感器是一种能够测量物体加速度的微型传感器。

它被广泛应用于各种领域，如汽车安全系统、虚拟现实设备、运动跟踪设备等。

基于微机电系统（MEMS）技术的加速度传感器具有体积小、能耗低、成本低以及集成度高等优势。

本文将重点讨论基于MEMS技术的加速度传感器的设计与制造。

一、设计阶段在设计基于MEMS技术的加速度传感器之前，需要明确传感器的工作原理和性能指标。

加速度传感器通过测量微小质量在加速度作用下产生的惯性力来测量加速度。

在设计之初，需要明确量程、精度、频率响应等性能指标，以满足特定应用的需求。

1. 惯性力测量原理基于MEMS技术的加速度传感器利用微型质量与惯性力的相互作用关系进行测量。

一般来说，传感器中的微型质量会受到加速度作用下的惯性力，导致压电材料产生压电效应，通过对压电材料的检测，可以得到加速度的测量结果。

2. 量程和精度量程表示传感器能够测量的最大加速度范围。

在选择量程时，需要考虑传感器受力范围。

过大的量程可能导致传感器饱和，而过小的量程则无法满足需求。

精度表示传感器的测量误差，是评估传感器性能的重要指标。

在设计过程中，需要选择合适的压电材料、结构和电路，以提高传感器的精度。

3. 频率响应频率响应是指传感器对于输入信号频率的响应程度。

频率响应决定了传感器在不同频率下的工作性能。

在设计中，需要对传感器的机械结构和电路进行优化，以提高其频率响应。

二、制造阶段在设计完成后，就需要进行基于MEMS技术的加速度传感器的制造。

制造过程中需要关注材料选择、加工工艺和封装方式等因素。

1. 材料选择制造加速度传感器所需的材料应具备良好的力学性能和电学性能。

常用的材料包括硅、玻璃、金属等。

硅是MEMS制造中最常用的材料，具有良好的耐温性能和加工性能。

2. 加工工艺加速度传感器的制造通常采用微电子加工工艺，包括光刻、薄膜沉积、离子刻蚀等步骤。

通过光刻技术，在硅片上制作出加速度传感器的微结构。

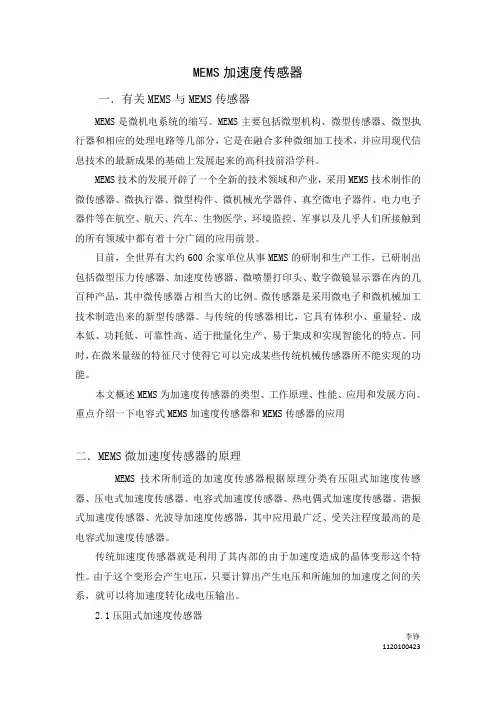

MEMS加速度传感器一．有关MEMS与MEMS传感器MEMS是微机电系统的缩写。

MEMS主要包括微型机构、微型传感器、微型执行器和相应的处理电路等几部分，它是在融合多种微细加工技术，并应用现代信息技术的最新成果的基础上发展起来的高科技前沿学科。

MEMS技术的发展开辟了一个全新的技术领域和产业，采用MEMS技术制作的微传感器、微执行器、微型构件、微机械光学器件、真空微电子器件、电力电子器件等在航空、航天、汽车、生物医学、环境监控、军事以及几乎人们所接触到的所有领域中都有着十分广阔的应用前景。

目前，全世界有大约600余家单位从事MEMS的研制和生产工作，已研制出包括微型压力传感器、加速度传感器、微喷墨打印头、数字微镜显示器在内的几百种产品，其中微传感器占相当大的比例。

微传感器是采用微电子和微机械加工技术制造出来的新型传感器。

与传统的传感器相比，它具有体积小、重量轻、成本低、功耗低、可靠性高、适于批量化生产、易于集成和实现智能化的特点。

同时，在微米量级的特征尺寸使得它可以完成某些传统机械传感器所不能实现的功能。

本文概述MEMS为加速度传感器的类型、工作原理、性能、应用和发展方向。

重点介绍一下电容式MEMS加速度传感器和MEMS传感器的应用二．MEMS微加速度传感器的原理MEMS技术所制造的加速度传感器根据原理分类有压阻式加速度传感器、压电式加速度传感器、电容式加速度传感器、热电偶式加速度传感器、谐振式加速度传感器、光波导加速度传感器，其中应用最广泛、受关注程度最高的是电容式加速度传感器。

传统加速度传感器就是利用了其内部的由于加速度造成的晶体变形这个特性。

由于这个变形会产生电压，只要计算出产生电压和所施加的加速度之间的关系，就可以将加速度转化成电压输出。

2.1压阻式加速度传感器压阻式加速度传感器是最早开发的一种。

其原理为外力作用下，单晶硅材料发生微小形变，原子内部电子能级发生变化，从而产生剧烈电阻率的变化，从而改变输出电信号，也就是压阻效应。

基于MEMS的微型加速度传感器研究在当今科技飞速发展的时代，传感器作为获取信息的关键器件，在众多领域发挥着至关重要的作用。

其中，基于 MEMS（微机电系统）技术的微型加速度传感器凭借其体积小、重量轻、功耗低、集成度高等显著优势，成为了研究的热点。

MEMS 技术的出现为微型加速度传感器的发展带来了革命性的变化。

传统的加速度传感器通常体积较大、成本较高，限制了其在一些对空间和成本敏感的应用中的使用。

而 MEMS 技术通过微加工工艺，能够在微小的硅片上制造出复杂的机械结构和电子线路，从而实现传感器的微型化。

微型加速度传感器的工作原理主要基于惯性原理。

当物体发生加速度运动时，质量块会受到惯性力的作用，从而产生位移或应力的变化。

通过检测这些变化，并经过一系列的信号处理和转换，就能够得到加速度的数值。

常见的检测方式有电容式、压阻式和压电式等。

电容式微型加速度传感器是利用电容的变化来检测质量块的位移。

在这种传感器中，通常有两个平行的极板，其中一个是固定的，另一个与质量块相连。

当加速度作用时，质量块的位移会导致电容值发生变化，通过测量电容的变化就可以得到加速度的信息。

压阻式微型加速度传感器则是基于半导体材料的压阻效应。

当质量块产生位移时，会引起电阻值的变化，通过测量电阻的变化来计算加速度。

压电式微型加速度传感器利用压电材料的压电效应来检测加速度。

当受到应力作用时，压电材料会产生电荷，通过测量电荷的变化来获取加速度的大小。

在 MEMS 微型加速度传感器的设计中，需要考虑众多因素。

首先是结构设计，要确保传感器具有足够的灵敏度和测量范围，同时还要考虑其稳定性和可靠性。

材料的选择也至关重要，需要具备良好的机械性能和电学性能。

此外，制造工艺的精度和一致性对传感器的性能有着直接的影响。

MEMS 微型加速度传感器在众多领域都有着广泛的应用。

在汽车工业中，它们被用于汽车安全系统，如碰撞检测和气囊触发。

在消费电子领域，如智能手机、平板电脑等设备中，用于自动旋转屏幕、运动检测等功能。

MEMS电容式加速度计原理一、工作原理MEMS电容式加速度计是一种基于微机械加工技术制成的传感器，用于测量加速度。

其核心部分是可移动的感应质量块和固定电极，它们之间存在微小的间距。

在工作状态下，当被测物体发生加速度时，感应质量块会受到力的作用，从而产生位移。

这个位移量会改变感应质量块与固定电极之间的距离，从而引起电容值的改变。

通过测量电容值的变化，可以推导出物体的加速度。

二、结构设计MEMS电容式加速度计的典型结构包括一个可移动的感应质量块和两个对称的固定电极。

感应质量块通常采用单晶硅材料制成，形状为长方形或圆形，其两端固定在弹性梁上。

弹性梁的材料一般为氮化硅或石英，它们具有良好的弹性性能和稳定的热性能。

固定电极一般采用金属材料制成，与硅衬底形成电容器。

当加速度作用在感应质量块上时，感应质量块会沿着敏感轴方向产生位移，从而改变电容器的电容值。

三、电容变化当感应质量块发生位移时，它与固定电极之间的距离会发生变化，导致电容值的改变。

这个电容变化量可以通过外部电路检测并转换为电压信号输出。

在MEMS电容式加速度计中，通常采用差分电容检测方式来提高检测灵敏度和减小外界干扰的影响。

差分电容检测方式是将两个对称的电容器串联在一起，通过测量两个电容器的电容差值来推导出加速度值。

四、测量范围MEMS电容式加速度计的测量范围取决于其结构设计、制造工艺和材料选择等因素。

一般来说，MEMS电容式加速度计的测量范围在±2g 至±10g之间。

在实际应用中，可以根据需要选择适合测量范围的加速度计。

此外，为了减小测量误差和提高测量的稳定性，可以对加速度计进行温度补偿和线性补偿等处理。

五、方向测量MEMS电容式加速度计一般只能测量单一方向的加速度值，而要实现方向测量则需要使用多个加速度计。

一般来说，将多个MEMS电容式加速度计按不同的方向布置在同一个被测物体上，每个加速度计负责测量一个方向的加速度值。

通过对这些加速度值进行处理和分析，可以获得物体在三维空间中的运动状态和方向信息。

mems加速度传感器原理加速度传感器是一种常见的MEMS（微机电系统）传感器，用于测量物体在三个轴向上的加速度。

它是由微小的机械结构和敏感器件组成，通过测量物体对这些结构的力的变化来确定加速度大小。

本文将介绍mems加速度传感器的工作原理及其应用。

一、mems加速度传感器的工作原理mems加速度传感器通常由质量块、弹簧和电容等组件构成。

当物体受到加速度作用时，质量块会受到力的作用而发生位移，而弹簧会受到拉伸或压缩。

这些位移和变形将导致电容的改变，从而通过电容变化来测量加速度。

具体来说，mems加速度传感器利用了电容的变化来测量加速度。

传感器中的质量块被固定在一个支撑结构上，并与支撑结构之间通过弹簧连接。

当物体受到加速度作用时，质量块会发生位移，而弹簧则会产生相应的拉伸或压缩。

这种位移和变形将导致质量块与支撑结构之间的电容发生变化。

mems加速度传感器中的电容通常由两个金属板构成，它们分别与质量块和支撑结构相连。

当质量块发生位移时，金属板之间的距离会发生改变，进而改变了电容的值。

这种电容的变化可以通过电路进行测量和分析，从而得到加速度的值。

二、mems加速度传感器的应用mems加速度传感器具有体积小、功耗低、成本低等优点，因此在许多领域得到广泛应用。

1. 汽车安全系统：mems加速度传感器可用于汽车的安全气囊系统和车辆稳定性控制系统。

通过测量车辆的加速度，可以及时触发气囊的放出，以保护乘客的安全。

同时，加速度传感器还可以监测车辆的姿态和动态参数，为车辆稳定性控制提供依据。

2. 手机和智能设备：mems加速度传感器广泛应用于手机和智能设备中，用于实现自动旋转屏幕、晃动动作识别、步数计数等功能。

通过测量设备的加速度，可以实现多种智能交互方式，提升用户体验。

3. 工业监测和控制：mems加速度传感器可用于工业设备的监测和控制。

例如，可以用于测量机械设备的振动和冲击，从而判断设备的工作状态和健康状况，及时进行维护和修理。

MEMS加速度计的原理和运用MEMS加速度计（Micro-Electro-Mechanical Systems Accelerometer）是一种基于微机电系统技术的加速度传感器。

它可测量物体在三个坐标轴上的加速度，并广泛应用于许多领域，如智能手机、运动追踪、汽车安全系统等。

本文将详细介绍MEMS加速度计的原理和运用。

一、MEMS加速度计原理静态感应器通常由一个固定不动的基板、附着在基板上的引力传感器，以及一个用于测量引力传感器偏转的电容器或压阻器组成。

在无外力作用时，引力传感器受到引力的作用，不会发生偏转。

移动感应器通常由一个能够相对于基板移动的质量块和一个弹簧组成。

当物体在一些方向上加速时，质量块由于惯性而相对于基板发生位移，这一位移会引起弹簧产生恢复力。

通过测量恢复力的大小，可以确定加速度的大小。

MEMS加速度计一般采用压电效应或电容效应来实现测量。

在压电效应中，当质量块位移时，压电材料会产生电荷。

而在电容效应中，质量块的位移会改变电容器的电容值。

通过测量电荷或电容的改变，可以确定加速度的大小。

二、MEMS加速度计的运用1.智能手机和移动设备MEMS加速度计广泛应用于智能手机和移动设备中。

它可以检测手机的姿态、方向和动作。

例如，当手机倾斜时，加速度计可以检测到这一变化，并通过软件算法实现屏幕自动旋转功能。

此外，加速度计还用于运动游戏和步数计数等应用。

2.运动追踪3.汽车安全系统4.工业应用5.医疗设备6.飞行器和航天器总结：MEMS加速度计基于质量的惯性效应实现加速度测量，通常采用压电效应或电容效应来实现。

它在智能手机、运动追踪、汽车安全系统、工业应用、医疗设备和航天领域等方面都有广泛的应用。

随着技术的不断进步和成本的降低，MEMS加速度计的应用将更加普及和多样化。

基于MEMS技术的加速度传感器研究近年来，随着科技的发展，MEMS（微机电系统）技术在各个领域的应用越来越广泛。

其中，基于MEMS技术的加速度传感器在运动测量、姿态控制、安全监测等方面具有重要的应用价值。

本文将探讨基于MEMS技术的加速度传感器的原理、制备技术以及应用案例。

加速度传感器是一种能够测量物体加速度或者重力的传感器。

MEMS技术结合了微电子技术和微机械技术，使得传感器的尺寸变得非常小，并且能够批量生产。

基于MEMS技术的加速度传感器通常由微机械加速度传感器和集成电路两部分组成。

微机械加速度传感器通常采用质量悬浮结构，当受到外力作用时，质量将发生位移，由此测量加速度。

制备基于MEMS技术的加速度传感器需要经历多个步骤。

首先，通过光刻技术在硅衬底上形成质量悬浮结构。

然后，将金属电极沉积在衬底上，形成电容结构。

接着，通过刻蚀等工艺，雕刻出质量悬浮结构和电容结构。

最后，借助封装技术和集成电路，将传感器制作完整。

基于MEMS技术的加速度传感器具有许多优势。

首先，尺寸小，可以实现微型化和集成化，方便嵌入各类设备。

其次，价格相对较低，适用于大规模应用。

此外，基于MEMS技术制备的加速度传感器具有很高的灵敏度和稳定性，能够精确测量加速度和重力。

基于MEMS技术的加速度传感器在多个领域有广泛的应用。

在运动测量方面，加速度传感器可以用于测量运动物体的加速度和速度，应用于运动跟踪、步数统计等场景。

在姿态控制方面，加速度传感器可以用于测量物体的倾斜角度和旋转角度，应用于飞行器、机器人等设备的姿态控制。

另外，在安全监测方面，加速度传感器可以用于检测物体的碰撞、震动等，应用于汽车碰撞预警、地震预警等领域。

综上所述，基于MEMS技术的加速度传感器具有广泛的应用前景。

由于其尺寸小、灵敏度高和稳定性好等特点，使得加速度传感器在运动测量、姿态控制和安全监测等方面取得了重要的突破。

未来，随着MEMS技术的不断进步和创新，相信基于MEMS技术的加速度传感器将在更多领域发挥重要作用，为人们的生活带来更多便利和安全。

单轴MEMS加速度传感器工艺流程一、概述1. MEMS（Micro-Electro-Mechanical System）技术是将微型机械系统与电子技术相结合的新型技术，被广泛应用于各种传感器中。

2. 单轴MEMS加速度传感器是一种用于测量物体在单个方向上加速度的传感器，其制备工艺对于传感器性能的稳定性和可靠性至关重要。

二、MEMS加速度传感器的工作原理1. MEMS加速度传感器是通过测量被测物体在单轴方向上的加速度变化来实现加速度参数的监测。

2. 当被测物体加速度发生变化时，传感器内的微型机械构件会受到力的作用，从而产生微小的位移。

3. 位移传感器会将微小的位移转化为电信号输出，经过信号处理器的处理后可以得到被测物体在单轴方向上的加速度信息。

三、单轴MEMS加速度传感器工艺流程1. 制备基片a. 选用高纯度的硅片作为基片，进行表面清洁和化学处理，以确保基片表面的平整度和纯净度。

b. 利用光刻、蒸发、离子注入等技术，在基片表面形成掩模层和掺杂层，用于后续的微加工。

2. 微加工工艺a. 利用光刻技术，将掩模层上的图案在基片表面进行形成。

b. 利用腐蚀、沉积、刻蚀等工艺步骤，将基片表面进行微加工，形成传感器的微型机械构件和电子元件。

c. 针对单轴传感器的特殊结构设计，需要精确控制微加工工艺参数，确保传感器的性能和稳定性。

3. 封装测试a. 将制备好的MEMS芯片进行封装，以保护芯片免受外部环境的影响。

b. 对封装后的传感器进行严格的静态和动态测试，验证传感器的性能和可靠性。

四、工艺流程的难点和挑战1. 微加工工艺对于传感器的性能起着关键作用，需要精确控制微加工工艺参数，确保传感器的微型机械构件的尺寸和形貌符合设计要求。

2. 封装工艺要求封装材料和工艺能够保护MEMS芯片免受外部温度、湿度和振动的影响，同时又不能影响传感器的灵敏度和响应速度。

3. 在测试环节，需要使用精密的测试设备和严格的测试流程，以确保传感器的性能和可靠性符合设计要求。

一、概述MEMS（Micro-Electro-Mechanical Systems）加速度传感器是一种能够测量物体加速度的微型传感器。

它常用于汽车、智能手机、平板电脑等电子产品中，以实现运动检测、摇晃检测、倾斜检测等功能。

传感器的性能受制于其工艺流程的设计，因此工艺流程的设计对传感器的性能起着至关重要的作用。

二、MEMS加速度传感芯片的工艺流程1. 设计工艺流程在进行MEMS加速度传感芯片的工艺流程设计时，首先需要进行传感器的结构设计。

传感器的结构设计包括传感元件的结构设计和传感元件布局的设计。

确定传感元件的结构形式，通常采用质量悬挂式的结构。

然后确定传感元件的布局，实现传感元件与芯片的最佳结合。

在结构设计的基础上，进行芯片整体布局设计，包括传感元件的位置布局、接口位置等。

2. 制备工艺流程传感器的制备工艺流程主要包括晶圆制备、光刻、腐蚀、镀膜、退火、刻蚀等多个步骤。

在晶圆制备阶段，需要采用高纯度的硅晶圆，并进行雷剪切、沉积氧化层等处理。

在光刻阶段，需要使用掩膜进行光刻图形转移。

在腐蚀阶段，需要进行干法或湿法的腐蚀工艺。

在镀膜阶段，根据传感器的性能要求进行金属或者氧化层的镀膜。

在退火阶段，需要进行恒温加热处理，以使得薄膜材料的应力得到释放。

在刻蚀阶段，需要进行干法或者湿法的刻蚀工艺。

3. 封装工艺流程传感器的封装工艺流程包括晶圆切割、引线焊接、封装固化等步骤。

在晶圆切割阶段，需要将晶圆切割成多个芯片，并进行抛光处理。

在引线焊接阶段，需要将引线焊接到芯片上，并连接到封装的外部引线。

在封装固化阶段，需要进行封装材料的灌封和固化处理。

三、MEMS加速度传感芯片的工艺流程设计原则1. 在工艺流程设计中，应充分考虑传感器的性能需求，尤其是灵敏度、线性度和可靠性等指标。

2. 在制备工艺流程中，应在实验和仿真的基础上，选择适合的晶圆制备、光刻、腐蚀、镀膜、退火、刻蚀等工艺参数，以保证传感器的性能。

3. 在封装工艺流程中，应选择合适的封装材料和封装方式，以满足传感器的使用需求。
