BTS3812 WCDMA基站 技术手册 基站配置和组网分册 第1章 基站配置

1-1 第1章 基站配置 1.1 配置概述 1.1.1 基站系统说明 BTS3812基站的系统组成如图1-1所示

DDF配线盒

环境监控设备

GPS天馈系统

传输设备

Iub

-48V

Uu 外部参考时钟UE

BTS3812

机柜

天馈子系统

操作维护终端基站系统

时钟同步源-48V直流供电系统

RNC

图1-1 BTS3812基站的系统组成示意图 从系统配置的角度看BTS3812基站的配置包括BTS3812基站系统及外围设备BTS3812基站系统包括BTS3812机柜天馈子系统操作维护终端环境监控设备时钟同步源DDF配线盒等外围设备主要指网络设备基站供电设备

1.1.2 BTS3812基站配置原则和特点 1. 基本配置原则 ! 中继线最少根据数据的流量负荷分担备份方式决定中继线的数目同时根据负荷分担的要求决定中继线接入口位置即业务面的数据每BTS3812 WCDMA基站 技术手册 基站配置和组网分册 第1章 基站配置

1-2 cell都同时在两块板上处理控制面和O&M数据在一块单板上建立连接但是当这块单板损坏时能够通过RNC转移到另一块单板 ! 馈缆和天线最少对每一个基站不管载波数14载波双天线接收分集为每扇区对应2个天馈通道四天线接收分集为每扇区对应4个天馈通道 ! 馈缆型号的选择对于同一站点保持一致

! 相同数字单板的槽位配置单板时按照从起始号逐次递增的配置方法数字单板虽然可以混插但顺序配置作为默认配置只有当某个槽位有问题或在整机测试时需要到其它相同单板槽位验证时才进行非顺序配置一种情况例外在全向4载波配置时使用左半框8块上行处理板 ! 按配置不同改变跳线原则根据此原则决定射频背板的小信号合分路工作方式 ! 功放和NTRX最少原则一个cell对应一个NTRX在满足每载波输出功率的情况下尽量采用多载波线性功放承载多个载波降低功放使用数量和成本

2. 配置特点 ! 支持发分集或发不分集配置支持双天线或四天线接收分集配置 ! 双天线接收分集配置下单机柜支持载波数4扇区数6总Cell数扇区数载波数12的各种配置即全向3扇区14载波46扇区12载波发不分集任意一种组合两机柜并柜支持6扇区3载波发分集6扇区4载波发分集即1824cell ! 双天线接收分集配置下基本配置为全向14载波3扇区14载波6扇区14载波其它为特殊扇区配置 ! 四天线接收分集配置下单机柜支持载波数2扇区数3总Cell数扇区数载波数6的多种配置 即全向3扇区12载波任意一种组合两机柜并柜支持3扇区3载波3扇区4载波即912cell不支持6扇区配置 ! 四天线接收分集配置下基本配置为全向14载波3扇区14载波其它为特殊扇区配置 ! 单机柜双天线接收分集和四天线接收分集不满配置时支持混合射频拉远配置 BTS3812 WCDMA基站 技术手册 基站配置和组网分册 第1章 基站配置

1-3 ! 支持OTSR配置对于OTSR配置由于是节省成本配置小容量时相当于 3扇区发不分集配置下为了减少两个功放成本不考虑单板和模块的备份也不支持发分集 ! 支持某些特殊配置如完全射频拉远特殊扇区不同扇区发射不同功率不同扇区载波数不同等

1.2 机柜硬件配置方法

1.2.1 下行处理板 1. 功能 负责编码和调制及与接口处理板连接进行上行信号转发接收和处理来自Iub接口板的业务面数据来自主控板/上行处理板分发的控制面数据完成测量等信令过程实现发射分集控制完成下行功率控制

2. 配置原则 一个下行处理板可以配置为32或者61最大支持6cell的处理下行处理板配置数量用公式表示为

(1) 下行处理板处理384信道不备份条件下下行处理板数目Min载波数ceilcell数/3 (2) 下行处理板处理768信道不备份条件下下行处理板数目Min载波数ceilcell数/6 (3) 下行处理板处理768信道备份条件下下行处理板数目2Min载波数ceilcell数/6

" 说明 1四天线接收分集与下行处理板数量没有关系因为其只是转发上行数据传输量始终是6cell主分集上行数据 2ceilx表示x向上取整如ceil1.22

1.2.2 上行处理板 1. 功能 负责解调和译码在数据面上完成NodeB上行基带数据的处理包括对公共和专用信道的解调更软合并译码等在控制面上完成主控板信令BTS3812 WCDMA基站 技术手册 基站配置和组网分册 第1章 基站配置

1-4 过程将FBI功控接入信息等数据发送给下行处理板完成业务数据的AAL2处理与下行处理板相连的同一组上行处理板支持信道资源池方式等

2. 配置原则 在实际配置时需要综合考虑数据和话音业务的需求来进行配置目前情况下以话音应用为主下面给出纯话音应用12.2kbps 等效AMR话音对应于SF64时上行处理板的配置原则

BTS3812整机满配的情况下上行可支持1536个12.2kbps等效AMR话音信道下面的介绍分别按照每个cell 40个或者128个12.2kbps等效AMR话音信道来配置来进行说明

(1) 每cell按照40个12.2kbps等效AMR话音信道来配置 ! 双天线接收分集时上行处理板配置最大数量用公式表示为不N+1资源池 上行处理板数目CeilMin768左半框资源池承载的Cell数40/128 + CeilMin768右半框资源池承载的Cell数40/ 128

! 双天线接收分集时上行处理板配置最大数量用公式表示为N+1资源池 上行处理板数目CeilMin768左半框资源池承载的Cell数40/128 + CeilMin768右半框资源池承载的Cell数40/ 1281

! 四天线接收分集时上行处理板配置数量用公式表示为每半框最大只支持3扇区1载频不N+1资源池 上行处理板数目CeilMin384左半框资源池承载的Cell数40/64 + CeilMin384右半框资源池承载的Cell数40/ 64

! 四天线接收分集时上行处理板配置数量用公式表示为每半框最大只支持3扇区1载频 N+1资源池 上行处理板数目CeilMin384左半框资源池承载的Cell数40/64 + CeilMin384右半框资源池承载的Cell数40/ 641

(2) 每cell按照128个12.2kbps等效AMR话音信道来配置 ! 双天线接收分集时上行处理板配置最大数量用公式表示为不N+1资源池 上行处理板数目左半框资源池承载的Cell数+右半框资源池承载的Cell数

! 双天线接收分集时上行处理板配置最大数量用公式表示为 N+1资源池 BTS3812 WCDMA基站 技术手册 基站配置和组网分册 第1章 基站配置

1-5 上行处理板数目左半框资源池承载的Cell数+右半框资源池承载的Cell数1

! 四天线接收分集时上行处理板配置数量用公式表示为每半框最大只支持3扇区1载频不N+1资源池 上行处理板数目左半框资源池承载的Cell数2+右半框资源池承载的Cell数2

! 四天线接收分集时上行处理板配置数量用公式表示为每半框最大只支持3扇区1载频 N+1资源池 上行处理板数目左半框资源池承载的Cell数2+ 右半框资源池承载的Cell数21

" 说明 全向4载波四天线接收分集是使用左半框资源池全部8块上行处理板.

1.2.3 接口处理板 1. 功能 接口处理板根据配置要求与NTRX间进行上行基带数据接收和下行基带数据分配同时接口处理板还完成射频拉远模块的接口接收上行基带数据和分配相应的下行基带数据

2. 配置原则 (1) BTS3812不需支持RRU时每块接口处理可以处理12cell的上下行数据转发处理 ! 接口处理板在不备份方式下单板数目1

! 接口处理板在备份方式下单板数目2 (2) BTS3812需要支持RRU时每块接口处理板提供3个1.25G的光接口每个光接口可以实现4个射频拉远模块RRU的级连由于射频拉远接口光纤通道不可能提供备份所以BTS3812一个接口处理板板可以拉远12个RRU如果不采用级连方式两个接口处理板最多可以拉远6个RRU考虑可靠性的问题多个RRU拉远情况下尽量将拉远模块分配到两个接口处理板上当然级连要求要满足对于RRU来讲接口处理板不是主备关系 BTS3812 WCDMA基站 技术手册 基站配置和组网分册 第1章 基站配置

1-6 1.2.4 主控板

1. 功能 集中管理整个基站处理各种信令提供系统时钟完成资源管理设备管理性能检测配置管理NBAP信令处理软件下载主控板支持主备温备份功能

2. 配置原则 根据局方要求选配带GPS还是不带GPS的两种单板选用带GPS卡的NMPT时基站的外部时钟源为GPS时钟

! 如果局方不要求备份主控板的数目1 ! 如果局方要求备份主控板的数目2

1.2.5 监控板 功能收集NDDLNLPANFAN等模块信息并上报到主控时钟板传送主控时钟板下达的命令至NDDLNLPANFAN等模块完成电源监控并上报提供对外通讯串口和控制干节点

配置原则监控板数目1必配

1.2.6 中继板 1. 功能 完成Iub接口数据处理将控制面数据送给主控板处理业务面的数据送给上下行处理板处理提供UNI/IMA的功能提供独立的E1/T1接口支持平衡和非平衡传输方式

2. 配置原则 中继板的数目ceil整个基站的cell数/6 如果在小于等于6cell配置容量下中继板可以工作在负荷分担方式下局方要求负荷分担则Iub接口板数目2

需要说明的是中继板和ATM光接口板可使用相同的槽位具体配置情况可根据组网要求进行配置

合集下载

LTE基站设备配置说明XXXX

LTE基站设备配置说明XXXX

动态共享。单站能力未达到最大值前，不允许对单个载扇能力进行限制。
5、如非DRX RRC连接数不支持载扇间共享，要求软件处理能力（有数据传输RRC连接用户数）在标准 (biāozhǔn)模型基础上每扇区额外配置25%。
6、基站的瞬时工作带宽（IBW）须达到40Mhz。 7、2T2R配置，LTE可使用功率不低于40W每载扇每通道（可选择开20W或40W）。
LTE基站设备配置(pèizhì)说明
2022年 1 月
第一页，共三十九页。
目录
(mùlù)
第一部分 第二部分
第三部分
设备主要衡量指标(zhǐbiāo) 设备配置模型及要求
各厂商设备能力及配置清单
第二页，共三十九页。
设备主要(zhǔyào)衡量指标
Ir接口( jiē kǒu)
BBU
。。。
RRU
LTE基站配置(pèizhì)为分布式基站
S1 S11 S111
8×10W 8×10W 8×10W
2个20M 160/60 4个20M 200/100 6个20M 300/150
400 800 1200
14 28 42
S1
2×40W 2个20M 160/60 400
14
S11
2×40W 4个20M 200/100 800
28
S111
2×40W 6个20M 300/150 1200
一、配置原则
1、LTE部分配置要求与LTE普通基站一致；
2、 S111配置SDR基站默认配置12个GSM载频，实际开通载波数依据现网GSM1800实际情况确定 3、 SDR基站在普通基站模型基础上，还包括将现网GSM1800基站拆除并送往指定仓库服务，此项
服务为交钥匙服务 4、SDR基站应用在2、4G同厂商的区域，主要(zhǔyào)优势为节约抱杆、天馈及电费 5、替换下来的老旧设备不含软件license
基站的设计

基站的设计

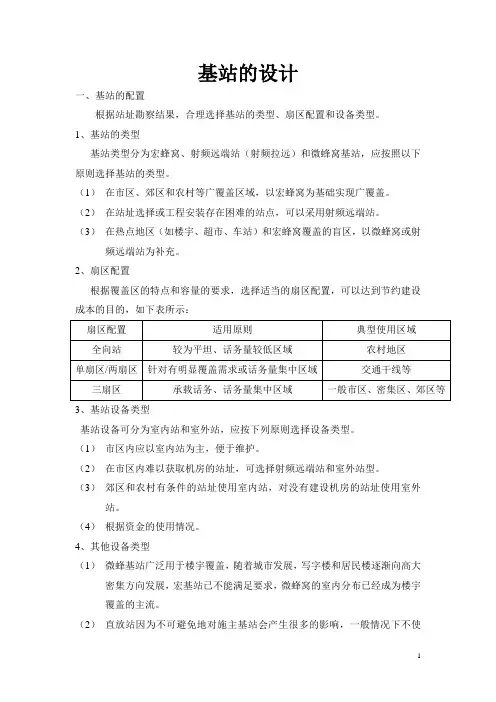

基站的设计一、基站的配置根据站址勘察结果，合理选择基站的类型、扇区配置和设备类型。

1、基站的类型基站类型分为宏蜂窝、射频远端站（射频拉远）和微蜂窝基站，应按照以下原则选择基站的类型。

（1）在市区、郊区和农村等广覆盖区域，以宏蜂窝为基础实现广覆盖。

（2）在站址选择或工程安装存在困难的站点，可以采用射频远端站。

（3）在热点地区（如楼宇、超市、车站）和宏蜂窝覆盖的盲区，以微蜂窝或射频远端站为补充。

2、扇区配置根据覆盖区的特点和容量的要求，选择适当的扇区配置，可以达到节约建设成本的目的，如下表所示：3、基站设备类型基站设备可分为室内站和室外站，应按下列原则选择设备类型。

（1）市区内应以室内站为主，便于维护。

（2）在市区内难以获取机房的站址，可选择射频远端站和室外站型。

（3）郊区和农村有条件的站址使用室内站，对没有建设机房的站址使用室外站。

（4）根据资金的使用情况。

4、其他设备类型（1）微蜂基站广泛用于楼宇覆盖，随着城市发展，写字楼和居民楼逐渐向高大密集方向发展，宏基站已不能满足要求，微蜂窝的室内分布已经成为楼宇覆盖的主流。

（2）直放站因为不可避免地对施主基站会产生很多的影响，一般情况下不使用，主要使用在话务量较低的地下室、隧道等覆盖盲区，而且建议尽量使用光纤直放站。

5、天线的选择天线是基站的前端又是末端，合理的使用关系到覆盖区域的信号强度的关键设备。

（1）全面天线主要使用在全面基站，成本低、安装方便，增益一般在8—11dB。

（2）定向天线大量使用在定向基站，成本较高，增益在12—22 dB之间，半功率角在45°—120°之间，有机械下倾角类型和电调下倾角类型。

在市区一般选择增益较低、半功率角为65°的定向天线建设使用电调下倾角的双极化天线。

在郊区农村因站距较大，一般使用增益较高，半功率角为65°的双极化天线，现在使用单极天线的基站较少，直放站的用户天线和射频远端站也使用定向天线。

基站配套电源规范

基站配套电源规范

基站配套电源规范1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1 基站系统结构图1.2 通信电源组成2 市电2.1 市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。

该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于0.5 h。

两路供电线宜配置备用市电电源自动投入装置。

2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于3.5次，平均每次故障时间不应大于6 h。

3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于4.5次，平均每次故障时间不应大于8 h。

4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。

2）有季节性常时间停电或无市电可用。

2.2 市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。

2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。

3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。

4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。

●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。

●基站新建宜引入一路优于三类或三类（平均月市电故障≤4.5次，平均每次故障持续时间≤8h）的市电作为主用交流电源。

外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。

输出：整个机房的交流设备供电和开关电源的直流输入3.1 交流配电箱技术要求1. 基站应配置市电/油机切换开关、移动油机应急接口。

基站机房配置

基站机房配置

– 环境： 烟雾/火警、门禁、水浸、温度、湿度、雷击等
17
监控系统施工界面示意图
18
告警类型：
– 按告警信息重要性和紧急程度分：
一般告Байду номын сангаас 重要告警 紧急告警
值班人员在发现告警时应立即确认，并 进行分析判断和相应处理。
19

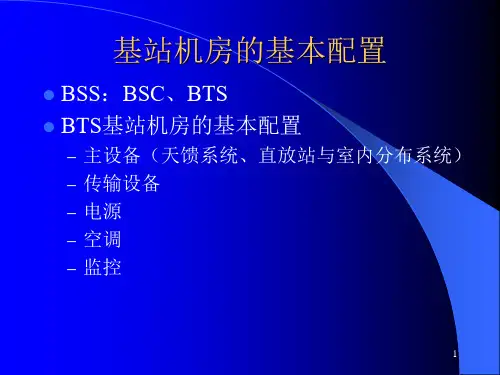

基站机房的基本配置
