模块一电路基础及简单直流电路课题一熟悉电路基础知识填空题：（请将正确答案填在空白处）1.电源负载开关连接导线2.电荷有规则的定向移动正电荷3. 0.12 1204．电路中任意两点之间的电位差称为两点之间的电压5.导体绝缘体半导体6.通过导体的电流电压7. 越小8.标称阻值额定功率允许偏差9. 交流电压最高挡10. 含有电源的闭合电路内电路外电路11. 开路通路12.电源的电动势13. 大负载小负载14. 115.满载轻载过载16．外电阻等于电源的内阻选择题：（请在下列选项中选择一个正确答案并填在括号内）1.C2. B3. D4. A5. C判断题：（判断正误并在括号内填√或×）1.√2.√3.×4.×5. ×6.√7.×8.×9.× 10.√ 11.√ 12.× 13.√简答题：1.电路的作用主要有两个方面：一是可以进行电能的传输、分配和转换，例如供电线路可以把发电厂发出的电能传输到远处的负载，再由负载将电能转换成其他形式的能；二是可以实现电信号的产生、传递和处理。

2.（略）3.电流大小的定义：单位时间内通过导体横截面的电荷的多少。

在直流电路中，若在时间t内通过导体横截面的电量为Q，则电流的大小为：因此，电流的大小与时间和电荷量有关。

4.直流电是方向不随时间变化的电流，但大小可能会发生变化，如脉动直流电；交流电流是指大小和方向都随着时间的变化而变化的。

5.6.①电位是相对量，随着参考点的改变而改变；电压是绝对量，与参考点的选择无关。

②电压就是两点之间的电位差，所以电位相同的各点间的电位差为零，电流也为零。

7.电阻为5Ω。

8.测量时，将转换开关转到交流电压挡，测量交流电压不分正、负极，所需量程由被测电压高低来确定，如电压不知，也需从高到低逐级调到合适的挡位。

9.部分电路欧姆定律：在部分电路中，通过电阻的电流与电阻两端的电压成正比，与电阻成反比。

全电路欧姆定律：闭合电路中的电流与电源的电动势成正比，与电路的总电阻成反比。

10.为了保证电气元件和电气设备能够长期安全的工作，而在元件和设备上所标注的电压、电流等数值。

11.当分母最小时，功率P才有最大值，而分母最小的条件是。

计算题：解：当R=r=4Ω时，负载可获得最大功率课题二分析简单直流电路填空题：（请将正确答案填在空白处）1. 大正比分压2.分压限流3. 电压表量程4. 405. 1006. nR R/n7. 5:3 5:88.409.小于10. 25 411.将200Ω和600Ω的电阻并联可得到150Ω的阻值选择题：（请在下列选项中选择一个正确答案并填在括号内）1.B 2.B 3.B 4.C 5.B 6.C 7.C 8.C判断题：（判断正误并在括号内填√或×）1.√2. √3. √4. ×5. √6. ×7. √简答题：1.串联电路中电流处处相等。

②串联电路中总电压等于各电阻两端的电压之和。

③串联电路中，总电阻等于各个串联电阻之和。

④串联电路中，各电阻上的电压之比等于各电阻大小之比。

⑤在串联电路中，电阻消耗的功率之比等于电阻之比。

2.①并联各电阻两端电压相等，且等于电路两端的电压。

②并联电路的总电流等于各电阻支路电流之和。

③并联电路总等效电阻的倒数等于各电阻的倒数之和。

④并联电路中电流的分配与电阻大小成反比。

⑤并联电路中功率的分配与电阻成反比。

计算题：1. 解：IR+IR 灯=6，代入数据得：R 灯=2.02-6=20Ω 2.解：U=I1×R1=2×20=40V设串联电阻R2后，通过的电流大小为I ，则： I=R2R1U +=602040+=0.5A (原题中“讲一个R1=20Ω 的电阻接入电压恒定的电路中”应是将) 3.解：断开开关时：根据I=R2E 可得E=I ×R2=0.1×15=1.5V ； 闭合开关时，R1与R2电阻并联，因为总电流为0.3A ，流过R2的电流为0.1A ，所以流过R1的电流为I1=0.2A ，根据R1=R2E ，代入数据的R1= 0.21.5=7.5Ω。

4.解：设流过R1、R2、R3支路的电流分别为I1、I2、I3，因为电路中三个电阻是并联，所以I1=R1E =84=0.5A ；同理可得I2=0.25A ；I3=0.5A 所以A3电流的示数为0.5A ；A2电流的示数为0.75A ；A1电流的示数为1.25A 。

5.提示：可通过电阻的串联、并联得到需要的电阻值。

6. 解：电路可等效为下图：Rab=10Ω。

模块二 交流电路课题一 认识单相正弦交流电填空题：1．大小 方向 正弦交流电2．周期 最大值 初相位3．交流电每重复变化一次所需的时间 T 0.02s4． 1005． 50 3146． 2207．热效应8．火线 零线9．火线 零线 零线 火线 左零右火10．旋具式握法 钢笔式握法11．物体是否带电 60～500V12．表头 转换开关 调零旋钮13. 阻碍 X L =ωL=2πfL14. 正比 反比 C 法拉（F ） 微法（μF ） 皮法（pF ）15.cos φ=SP 感性负载低 并联电容 并联补偿 16. Z 欧姆（Ω） 越小 阻碍电流17. 相似选择题：1．（B）2．（C）3．（D）4．（B）5．（A）6．（C）7．（C）8．（B）9．（C）判断题：1.（√）2.（√）3.（×）4.（√）5.（√）6.（×）7.（√）8.（×）9.（√）10.（×）11.（×）12.（√）13.（√）14.（√）简答题：1．最大值2202V ，有效值220 V ，周期0.01s ，频率50 Hz ，角频率314 rad/s 。

2．有效值是这样规定的：使交流电和直流电加在同样阻值的电阻上，如果在相同的时间内产生的热量相等，就把这一直流电的大小叫做相应交流电的有效值。

交流电压的有效值和最大值U m 之间的关系为：U =21U m 3．4．当我们将设备或电器的外壳可靠地连接到大地上时，设备外壳的电位与大地相同，两部分之间的电压为0。

即使这时设备的外壳带电，而人体的一部分碰上了外壳，而另一部分站在地上，由于人的这两个部分之间的电压是0，人就没有触电的危险。

5．选用交流250V 档时测量最准确。

选择档位时一般要求指针要指示在满刻度2/3以上的位置时读数最准确，误差最小。

单相两孔插座的电压为220V ，只有选用交流 250V 档，才能使指针指示在满刻度2/3以上。

6.可以进行直流电的测试。

交流电通过验电笔时，氖管里的两极同时发光；直流电通过验电笔时，氖管中的两极只有一个极发光。

7. 电感线圈通交流电后，由于电磁感应的影响，会在线圈上产生一个自感电动势，来阻碍电流的变化，从而使线圈中电流的变化滞后于线圈两端的电压变化。

8. f =500Hz 的交流电更容易通过。

因为电容器的容抗可用下式计算X C =ωC 1=fCπ21 可见，容抗的大小与频率及电容成反比，当电容器的容量一定时，频率f 愈高，则容抗X C 愈小，表明对电流的阻碍作用越小。

9. 有功功率又称为平均功率，它表示电阻在交流电一个周期内消耗的功率平均值，用P 表示，单位为瓦特（W ）。

无功功率是用瞬时功率的最大值来反映能量交换的规模，用字母Q 表示，单位为乏（Var ）。

视在功率是电压与电流有效值的乘积，用于表示电源设备的容量，用S 表示，单位为伏安（VA ）。

三者的关系可以用公式S =22Q P +来表示。

计算题：1. 解： X C =fC π21=6-10105014321××××．≈318Ω I =C C X U =318220=0.692A 电流的相位超前于电压90º，所以电流的瞬时值表达式为i =0.6922sin （314t ＋180º）C Q = U C I = 220×0.692≈152Var2.解： 电路中电阻为耗能元件，所以P=400W 的功率为电阻所消耗，所以R=Ω165400 I 22==P 线路阻抗Z =2L 2X R +=Ω225110==I U 感抗X L =22R Z −=221622−=15Ω 电感H 048.031415502X ==×=πL L 课题二 认识三相正弦交流电填空题：1．三相四线制 三相五线制2．线电压 380V 相电压 220V3．幅值 频率 120˚4．安装断路器 开关5．相电压 线电压判断题：1．（×）2．（√）3．（×）4．（×）5．（√）简答题：1．能使星形连接的不对称负载的相电压保持对称，使负载能正常工作，而且负载发生故障时，也可缩小故障的影响范围，使其他相仍保持正常工作。

2．在低压供电系统中，三相负载是经常要变动的，所以通过零线的电流不一定为零。

只有零线存在，才能保证三相电路成为三个互不影响的独立回路，不会因负载的变化而相互影响。

为保证零线存在，所以不允许在零线上安装断路器和开关。

计算题1．解：接成星形时：每相负载的电压为220 V线电流 I =R U =10220=22A 接成三角形时，每相负载的电压为380 V 。

通过各相负载的电流为 I =R U =10380=38A 所以线电流为3 I =65.8 A2．解：阻抗Z =2L 2X R +=221216+=25Ω相电流I UV = I UW = I WU =Z U =25380=15.2A 线电流I U = I V = I W =3I UV =3×15.2=26.3A模块三供电与安全用电课题一工厂供电知识填空题：1．发电输电变电配电用电2．一次能源电能3．工厂总降压变电所高压配电线路车间变配电所低压配电线路配电装置组成。

4. 水力发电厂火力发电厂核能发电厂风力发电厂太阳能发电厂5．接受电能变换电压分配电能。

6．变换电压接受和分配电能控制电力的流向调整电压7．高压配电装置电力变压器低压配电装置8．开关高压限流熔断器过负荷保护9. 变配电系统体积小安装维修方便经济效益高10．高压一次回路主电路11．图形文字电力设备12．型号截面积额定电压根数13.直埋地敷设电缆沟电缆桥架敷设14.总配电箱分配电箱15.电流入户选择题：1．（D）2．（D）3. (A)4．（C）5．（C）6．（C）7．（D）8. (A)9．（D）10．（C）11．（A）12．（D）判断题：1．（√）2．（×）3．（×）4．（√）5．（×）6．（×）7．（×）8．（√）9．（√）10．（√）11．（×）12．（×）13．（√）简答题：1.火力发电是利用煤、石油、天然气等燃料的化学能转换为电能的一种发电方式。

合集下载

《汽车电工电子基础(第2版)》习题答案 参考答案

《汽车电工电子基础(第2版)》习题答案 参考答案

参考答案课题一1. （1）必须安装漏电保护器。

（2）照明灯不低于1.8m。

（3）开关、插座不低于1.4m，不得装于墙角线上，以防止儿童意外触电，照明开关控制相线。

（4）电线、保险盒、开关、灯头、插座等各类家用电器必须使用合格产品。

（5）家用电器的金属壳要专用接地保护。

2.（1）单相触电（2）两相触电（3）跨步电压触电（4）接触电压触电（5）感应电压触电课题二1.（1）直读法（2）比较法2.（1）替代法。

（2）正负消去法。

（3）换位法。

3.（1）普通指针式万用表（2）数字式万用表4.（1）具有能对直接点火 (DIS)、发动机转速、发电机二极管动态测试及高压线测试的强大功能。

（2）测量发动机转速及点火闭合角。

（3）测量各种传感器和执行器的电阻、电压 ( 或动态电压信号 ) 和电流。

（4）测量喷油器通电时间以及传感器频率信号。

（6）诊断发动机、变速器、ABS、SRS 等的故障码，取代 LED 灯的跨接功能，并以声响计数和显示信号输出端电压。

5.焊接一般分为熔焊、接触焊和钎焊三大类。

6.（1）焊接母材的可焊性。

（2）焊接部位的清洁程度。

（3）助焊剂。

（4）焊接温度和时间。

（5）焊接时间。

7.（1）防止焊锡桥接造成短路。

（2）使焊点饱满，减少虚焊，而且有助于节约焊料。

（3）由于板面部分被阻焊剂膜所覆盖，焊接时板面受到的热冲击小，因而不易起泡、分层。

课题三1.常见的电阻种类很多，按其结构形式可分为固定电阻、可变电阻和电位器三种；按制造材料可分为碳膜电阻、金属膜电阻、金属氧化膜电阻器、贴片电阻；按功能可分为负载电阻、采样电阻、分流电阻、保护电阻等。

2.变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。

变压器是电子电路中广泛采用的无源器件之一。

其功用是对交流电或者交流信号进行电压变换、电流变换或阻抗变换，也可用来传递信号、隔断直流等。

3.（1）两个电源（2）低压直流（3）单线并联（4）负极搭铁4.（1）检测电源电压（2）检测信号电压（3）检测线束导通性（断路）5.爆震传感器是一种振动加速度传感器，装在发动机气缸体上，一般安装在2、3缸之间，有利于发动机爆震平衡，ECU利用爆震传感器输出的振动频率信号通过ECU内部滤波，进而判断发动机是否发生了爆震，当检测到爆震信号时，ECU会逐步减小，直到不发生爆震为止，然后再逐步恢复，直到爆震消失，如此反复。

电工电子技术课后习题与答案

电工电子技术课后习题与答案

电工电子技术课后习题与答案(a)(b)图4-24 习题4、1的图解（a）(b)4、2 在图4-25所示电路中，已知I =10mA，R1 =3kΩ，R2 =3kΩ，R3 =6kΩ，C =2μF，电路处于稳定状态，在时开关S合上，试求初始值(0+)，(0+)。

图4-25解对点写结点电压方程有将有关数据代入有4、3 图4-26所示电路已处于稳定状态，在t = 0时开关S闭合，试求初始值(0+)、(0+)、(0+)、（0+）、(0+)。

图4-26解对结点写KCL方程有4、4 如图4-27所示电路，在t = 0时开关S由位置1合向位置2，试求零输入响应(t)。

图4-27 解开关合向位置1后有零输入响应为4、5 在图4-28所示电路中，设电容的初始电压为零，在t = 0时开关S闭合，试求此后的(t)、(t)。

图4-28解已知，开关在时合上，电路的响应是零状态响应，首先利用戴维南定理对电路进行化简4、6 如图4-29所示电路，开关S在位置a时电路处于稳定状态，在 t = 0时开关S合向位置b，试求此后的(t)、(t)。

图4--29解此时电路的响应是全响应开关由位置a合向位置 b后，零输入响应为零状态响应为全响应为4、7 图4-30所示电路在开关S打开前处于稳定状态，在t = 0时打开开关S，求(t)和t =2ms时电容储存的能量。

图4--30解零输入响应零状态响应全响应当时，4、8 电路如图4-31所示，设电感的初始储能为零，在t = 0时开关S闭合，试求此后的(t)、(t)。

解已知，开关合上后，利用戴维南定理对电路进行化简有图4-31已知，开关合上后，利用戴维南定理对电路进行化简有4、9 图4-32所示为一个继电器线圈。

为防止断电时出现过电压，与其并联一放电电阻，已知V,，线圈电感H，,试求开关S断开时(t)和线圈两端的电压(t)、。

设S断开前电路已处于稳定状态。

解4、10 电路如图4-33所示，在t = 0时开关S合上，试求零输入响应电流(t)。

电工电子技术与技能第二版习题集(1-12章)答案_丁卫民

电工电子技术与技能第二版习题集(1-12章)答案_丁卫民

《电工电子技术与技能》第二版习题参考答案丁卫民编2018.1《电工电子技术与技能》第二版习题参考答案第1篇电路基础第1章认识实训室与安全用电1-1 使用安全电压、绝缘保护、保护接地或保护接零、安装漏电保安器1-2 两相触电、单相触电（供电系统中性点接地的单相触电和供电系统中性点不接地的单相触电）跨步电压触电。

1-3 决定触电危险性的关键因素是触电电压，而触电电压又与触电方式有关。

1-4 否1-5 42V 36V 24V 12V 6V 12V及以下1-6 缺乏安全用电常识，没有安全用电观念。

电气设备不符合安全规程要求，绝缘受损或老化，造成没备外壳带电或带电体外露等。

没有严格执行安全工作制度，思想麻痹，不遵守安全操作规程（a）使用安全电压（b）绝缘保护（c）严格执行电工安全操作规程1-7 有1-8 （a）图合理，开关接在火线上，当开关S1断开时，灯EL1上不带电，更换或维修灯时是安全的；（b）图中S2断开时，灯EL2上仍然带电，这时，如果人接触灯，就会很不安全，甚至会发生触电事故。

1-9 特别潮湿的场所和锅炉内部往往电阻很小，检修时所使用的行灯电压若较高，即时是安全电压范围（如42伏或36伏），其电流也会较大而不安全，因此，其电压不应超过12v 为最佳。

1-10 因为，鸟虽然停在高压裸电线上，但由于在同一根导线上电位是等电位的，故鸟两脚之间电位差为零，不会触电；而当站在地上的人碰到220V的单根电线时，人将处于单根电线与地之间的相电压下，此时，若没有保护措施，通过人体的电流将很大，有触电危险。

1-11 (a) 尽快使触电者脱离电源 (b )伤害不严重，让其静躺休息，严密观察，防止意外。

(c)伤害较严重，立即送医院抢救，同时进行人工呼吸。

第2章 直流电路一、填空题2-1 电路 ， 短路 负载 2-2 产生电能 非电能 2-3 消耗电能 电能 2-4 正电荷 2-5 变化 不变 2-6 10 2-7 电流热效应 2-8 电流 通电时间 2-9 增大 减小 2-10 小 2-11 满载 轻载 过载 2-12 大于 ，小于 2-13 60，1：1，1：3 2-14 0.2 ，10 2-15 电路，电流，灯泡，电压 2-16 正， 负 ，正 ，反偏 2-17 3 ，2 ，0～3V ，1V ，0.1V ，2.3V 2-18（A ），（B ） 二、判断题2-19 × 2-20√ 2-21√ 2-22 × 2-23 × 2-24× 2-25√ 2-26× 三、选择题2-27 C 2-28 B 2-29 B 2-30 B 四、简答题2-31 电源、负载、连接导线和开关 电源：产生电能，负载：消耗电能，导线：构成通路，开关：控制2-32 额定、断路、短路 略 2-33 正比关系即欧姆定律：RUI = 2-34 相等 B ＞C ＞D 五、计算题2-35 Ω===19362522022N N P U RW R U P 25.6193611022===2-36 （1）后者大 （2）前者 后者 （3）前者 2-37 标电流参考方向和绕行方向如图中所示。

电工与电子技术第二版陶桓齐课后习题答案

电工与电子技术第二版陶桓齐课后习题答案

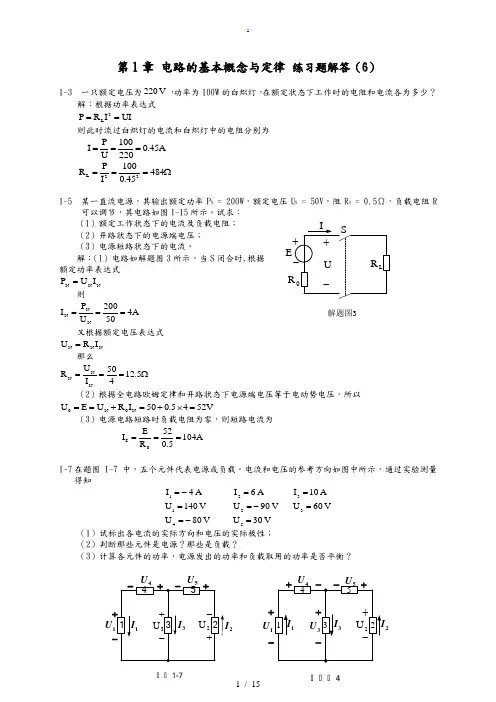

第1章 电路的基本概念与定律 练习题解答（6）1-3 一只额定电压为V 220，功率为100W 的白炽灯，在额定状态下工作时的电阻和电流各为多少？解：根据功率表达式 UI I R P 2L ==则此时流过白炽灯的电流和白炽灯中的电阻分别为A 45.0220100U P I ===Ω===48445.0100I P R 22L1-5 某一直流电源，其输出额定功率P N = 200W ，额定电压U N = 50V ，阻R 0 = 0.5Ω，负载电阻R可以调节，其电路如图1-15所示。
