实例19 扫描混合特征建模范例
摘自：《Pro/ENGINEER Wildfire 实用设计百例》作者：CAD 教育网周四新
CAD 教育网 http://www.cadedu.com 版权作品，禁止转载！

本例使用扫描混合特征工具建立零件模型，完成的零件模型如图19-1 所示。

图 19-1
步骤1 建立新文件
（1） 单击菜单【文件】→【新建】命令，在打开的【新建】对话框中选择“零件”类型，
在〖名称〗栏中输入名称“exe19”。
（2） 选中“使用缺省模板”选项，单击【确定】按钮，进入零件设计模式。
步骤2 绘制轨迹线

（1） 单击基准特征工具栏中的
按钮，打开〖草绘的基准曲线〗对话框。

（2） 选择FRONT 基准面为草绘平面，其它选项接受默认设置，如图19-2 所示。单击【草
绘】按钮，系统进入草绘状态。

图 19-2
（3） 绘制如图19-3 所示的曲线。

《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新
摘自：《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新
摘自：《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新
图 19-3
（4） 单击草绘命令工具栏中的按钮，完成轨迹线的绘制。
步骤3 建立扫描混合特征
（1） 单击菜单【插入】→【扫描混合】→【伸出项】命令，打开〖混合选项〗菜单。
（2） 依次单击【草绘截面】、【垂直于原始轨迹】、【完成】命令，如图19-4 所示。

图 19-4
（3） 在弹出的〖扫描轨迹〗菜单中单击【选取轨迹】命令。
（4） 用【依次】方式选择步骤2 中建立的曲线。单击〖选取〗对话框中的【确定】按钮，
在曲线起始端出现一箭头指示扫描起始点的方向，如图19-5 所示。
提示：
若想更改起始点位置，单击〖链〗菜单中的【起始点】命令，然后单击〖选取〗菜单中
的【下一个】命令，起始点移到曲线的另一个端点，单击【接受】命令，确认当前起始点位
置。

《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新

摘自：《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新
摘自：《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新
图 19-5
（5） 单击【完成】命令，系统显示〖截面定向〗菜单，如图19-6 所示。

图 19-6
（6） 单击【自动】、【完成】命令，此时轨迹线上显示存在的点，如图19-7 所示有四个点。
此时系统显示〖确认选择〗菜单，要求用户确定轨迹线上放置剖面的点。
（7） 单击【接受】、【接受】命令，以确认在四个点都放置截面。

图 19-7
（8） 在信息区显示的文本栏中输入“剖面1”绕Z 轴的转角，输入“0↵”， 表示第一个剖
面不旋转。
（9） 绘制如图19-8 所示的第一个剖面。

《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新

摘自：《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新
摘自：《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新
图 19-8
（10） 单击草绘命令工具栏中的
按钮。

（11） 依次单击〖截面定向〗菜单中的【自动】、【完成】命令。
（12） 在信息区显示的文本栏中输入“剖面2”绕Z 轴的转角“120
↵
”， 系统进入草绘状态，

绘制第2 个截面，如图19-9 所示。

图 19-9
（13） 单击草绘命令工具栏中的
按钮。

（14） 依次单击〖截面定向〗菜单中的【自动】、【完成】命令。
（15） 在信息区显示的文本栏中输入“剖面3”绕Z 轴的转角“120
↵
”， 系统进入草绘状态，

绘制第3 个截面，如图19-10 所示。

图 19-10
（16） 单击草绘命令工具栏中的
按钮。

（17） 依次单击〖截面定向〗菜单中的【自动】、【完成】命令。
（18） 在信息区显示的文本栏中输入“剖面4”的转角“120
↵
”，系统进入草绘工作界面。

《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新
摘自：《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新
摘自：《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新
（19） 单击草绘命令工具栏中的创建点按钮，在坐标中心画一个点，如图19-11 所示。
图 19-11
（20） 单击草绘命令工具栏中的
按钮，系统显示〖端点类型〗菜单，单击该菜单中的【光

滑】命令。
（21） 单击模型对话框中的【确定】按钮，完成特征的建立，如图19-12 所示。

图 19-12
步骤4 保存文件
单击菜单【文件】→【保存】命令，保存当前模型文件。

《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新

摘自：《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新
摘自：《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新

合集下载

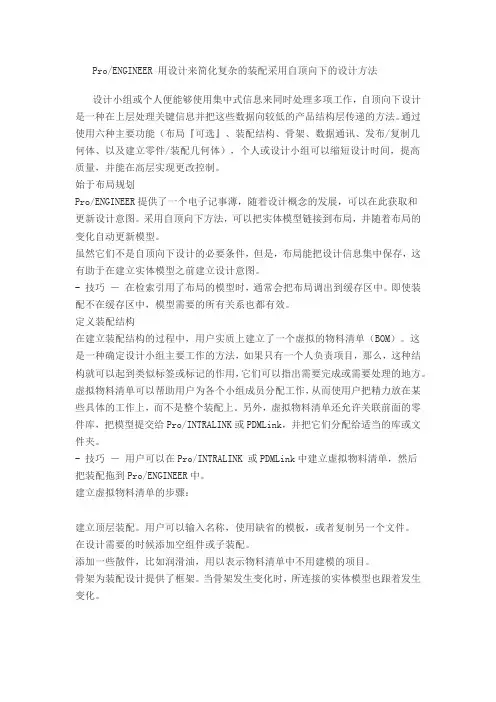

proe骨架模型——自顶向下的设计方法
