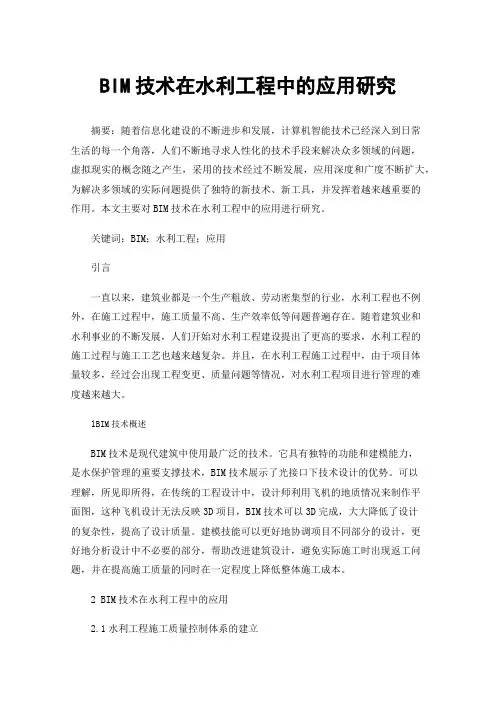

BIM技术在水利工程中的应用研究摘要：随着信息化建设的不断进步和发展，计算机智能技术已经深入到日常生活的每一个角落，人们不断地寻求人性化的技术手段来解决众多领域的问题，虚拟现实的概念随之产生，采用的技术经过不断发展，应用深度和广度不断扩大，为解决多领域的实际问题提供了独特的新技术、新工具，并发挥着越来越重要的作用。

本文主要对BIM技术在水利工程中的应用进行研究。

关键词：BIM；水利工程；应用引言一直以来，建筑业都是一个生产粗放、劳动密集型的行业，水利工程也不例外，在施工过程中，施工质量不高、生产效率低等问题普遍存在。

随着建筑业和水利事业的不断发展，人们开始对水利工程建设提出了更高的要求，水利工程的施工过程与施工工艺也越来越复杂。

并且，在水利工程施工过程中，由于项目体量较多，经过会出现工程变更、质量问题等情况，对水利工程项目进行管理的难度越来越大。

1BIM技术概述BIM技术是现代建筑中使用最广泛的技术。

它具有独特的功能和建模能力，是水保护管理的重要支撑技术，BIM技术展示了光接口下技术设计的优势。

可以理解，所见即所得，在传统的工程设计中，设计师利用飞机的地质情况来制作平面图，这种飞机设计无法反映3D项目，BIM技术可以3D完成，大大降低了设计的复杂性，提高了设计质量。

建模技能可以更好地协调项目不同部分的设计，更好地分析设计中不必要的部分，帮助改进建筑设计，避免实际施工时出现返工问题，并在提高施工质量的同时在一定程度上降低整体施工成本。

2 BIM技术在水利工程中的应用2.1水利工程施工质量控制体系的建立为了解决水利工程在施工过程中信息分享不及时、各参与方获取信息时效性较低等问题，将3D建筑信息模型与水利工程施工工期、成本以及质量信息进行融合，组成6D建筑信息模型，此模型可以对水利工程施工过程中的质量信息进行查询并对质量进行控制。

根据水利工程全过程质量控制理论及水利工程施工特点，结合6D建筑信息模型，构建基于BIM技术的水利工程施工质量体系应用框架。

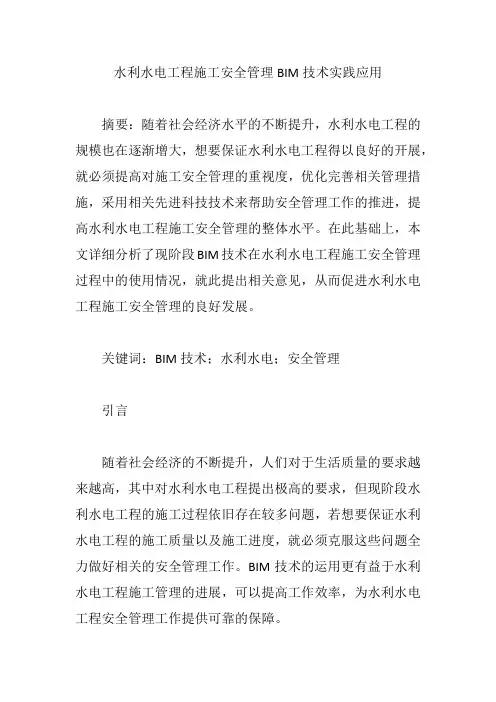

水利水电工程施工安全管理BIM技术实践应用摘要：随着社会经济水平的不断提升，水利水电工程的规模也在逐渐增大，想要保证水利水电工程得以良好的开展，就必须提高对施工安全管理的重视度，优化完善相关管理措施，采用相关先进科技技术来帮助安全管理工作的推进，提高水利水电工程施工安全管理的整体水平。

在此基础上，本文详细分析了现阶段BIM技术在水利水电工程施工安全管理过程中的使用情况，就此提出相关意见，从而促进水利水电工程施工安全管理的良好发展。

关键词：BIM技术；水利水电；安全管理引言随着社会经济的不断提升，人们对于生活质量的要求越来越高，其中对水利水电工程提出极高的要求，但现阶段水利水电工程的施工过程依旧存在较多问题，若想要保证水利水电工程的施工质量以及施工进度，就必须克服这些问题全力做好相关的安全管理工作。

BIM技术的运用更有益于水利水电工程施工管理的进展，可以提高工作效率，为水利水电工程安全管理工作提供可靠的保障。

1BIM在水利水电工程中的应用价值水利水电工程在施工过程中会遇到较多的难题，BIM技术的运用会大大减少传统技术带来的问题，有效提高工程质量，有效发挥其自身最大的作用。

1.1专业水利水电工程所涉及的方面较多，其中包括水利水电工程勘测、规划、设计、施工、科研和管理等方面，与此同时个别方面还设有多个小组，在水利水电项目施工过程中，工作人员需要顾及各个方面，且不断学习创新，任务较重，新人无法短时间内上岗。

BIM技术的投入使用可有效帮助工作人员完成设计，利用三维模型设计，将所涉及的工程数据信息进行整合，而且三维模型设计适用于各个专业以及不同工种的工作人员，可以在短时间内准确有效的完成相关任务。

就拿勘测专业来说，勘测过程中所涉及的方面以及信息数据较多，而BIM技术能够借助模型的构建有效缩短工作且保证其勘查质量，大大减少外界带来的影响。

1.2工程流程对于水利水电工程，其所涉及的项目较多且各个项目所需的技术都不同，但BIM技术可有效应用在各个方面，对工程进行整体把控。

机电专业BIM技术应用介绍
BIM（Building Information Modeling）技术是一种基于数字信息模型的建筑设计、建造和管理技术，可以在整个建筑生命周期中提高协同效率、减少错误和浪费，从而提高建筑质量和效益。

机电专业BIM技术应用主要包括以下方面：
1. 设计阶段：在设计阶段，BIM技术可以通过建立三维数字模型，快速生成各种机电设备的三维模型，包括风机、水泵、电缆桥架等，并可以通过模型进行参数化设计和修改。

同时，BIM技术还可以进行机电设备的协同设计，确保各个设备之间的协调性和一致性。

2. 施工阶段：在施工阶段，BIM技术可以通过建立施工图纸和施工进度计划，进行施工模拟和施工进度管理，从而提高施工效率和质量。

此外，BIM技术还可以进行施工现场的实时监控和管理，确保施工过程的安全和规范。

3. 运维阶段：在运维阶段，BIM技术可以通过建立设备和系统的数字信息模型，进行设备和系统的维护和管理，包括设备的保养、维修和更换等。

同时，BIM技术还可以进行设备和系统的能耗分析和优化，从而提高设备和系统的能效和运行效率。

总之，机电专业BIM技术应用可以提高建筑设计、建造和管理的效率和质量，降低成本和风险，是建筑行业未来发
展的重要趋势。

BIM应用效果通过旭龙水电站BIM设计实施，归纳了水工建筑物三维协同设计业务流程，并积累了数据资源库，新增水工参数化模板库300余个、机电专业标准件2000余个，成果应用涵盖二维出图、计算分析、仿真应用、管理应用等各个维度，初步实现了旭龙项目的平台化、流程化、标准化和可视化管理，有效保证了工程时间节点要求，同时大幅提高了设计质量，为业主提供了更优质的设计和咨询服务。

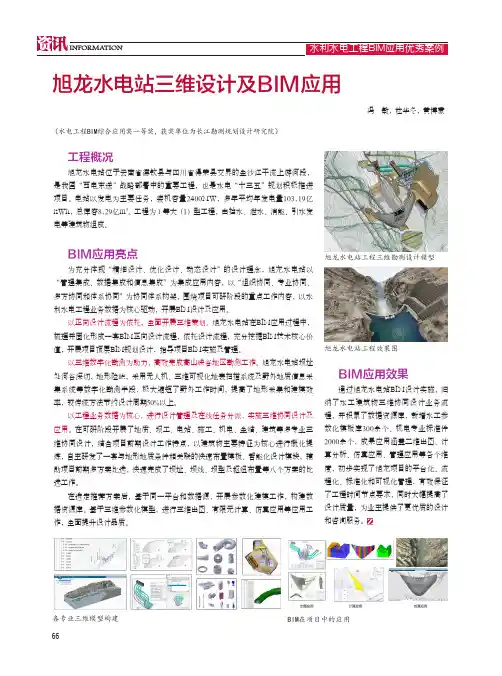

66工程概况旭龙水电站位于云南省德钦县与四川省得荣县交界的金沙江干流上游河段，是我国“西电东送”战略部署中的重要工程，也是水电“十三五”规划积极推进项目。

电站以发电为主要任务，装机容量2400MW，多年平均年发电量103.19亿kWh，总库容8.29亿m 3。

工程为Ⅰ等大（1）型工程，由挡水、泄水、消能、引水发电等建筑物组成。

BIM应用亮点为充分体现“精细设计、优化设计、动态设计”的设计理念，旭龙水电站以“管理集成、数据集成和信息集成”为集成应用内容，以“组织协同、专业协同、多方协同和体系协同”为协同体系构架，围绕项目可研阶段的重点工作内容，以水利水电工程业务数据为核心驱动，开展BIM设计及应用。

以正向设计流程为依托，全面开展三维策划。

旭龙水电站在BIM应用过程中，梳理并固化形成一套BIM正向设计流程，依托设计流程，充分挖掘BIM技术核心价值，开展项目顶层BIM规划设计，指导项目BIM实施及管理。

以三维数字化勘测为助力，高效完成高山峡谷地区勘测工作。

旭龙水电站坝址处河谷深切，地形险峻，采用无人机、三维可视化地表扫描系统及野外地质信息采集系统等数字化勘测手段，极大缩短了野外工作时间，提高了地形采集和建模效率，较传统方法节约设计周期50%以上。

以工程业务数据为核心，进行设计管理及在线任务分派，实施三维协同设计及应用。

在可研阶段开展了地质、坝工、电站、施工、机电、金结、建筑等多专业三维协同设计，结合项目前期设计工作特点，以建筑物主要特征为核心进行概化提炼，自主研发了一套与地形地质条件相关联的快速布置模板、智能化设计模块，辅助项目前期多方案比选，快速完成了坝址、坝线、坝型及枢纽布置等八个方案的比选工作。

BIM技术在水利水电工程建设的应用-【摘要】近年来，BIM技术快速发展，但在水利水电工程建设中的应用相对不足。

本文针对水利水电工程特点和BIM技术的优势，分析当前BIM技术在水利水电工程建设应用中存在的问题，提出应用的思路和主要方面，并结合翟寨子水厂工程，探讨BIM技术在工程设计方面的价值。

【关键词】BIM技术;水利水电;工程建设;应用1BIM在建筑业的发展随着计算机技术的不断进步和应用探索的推进，计算机建筑信息模型(BuildingInformationModeling，简称BIM)技术在建筑业中的应用得到快速发展，无论设计、施工、管理还是其他相关部门都对BIM技术的应用产生极大兴趣。

近年来，BIM技术在建筑领域的应用越来越广泛，应用范围从最初的设计工作，延伸到各类工程施工管理当中。

而水利工程因受各种因素的制约，BIM 技术在该领域的应用较少，可借鉴的成功案例较少，推广应用缓慢。

2水利水电工程特点水利水电工程主要建设在河流上，受地形、地质、水文、气象等自然条件的影响较大。

每一个水利水电工程都具有独特性，其重复率低，无标准构件和标准图集，施工环境和施工条件复杂多变。

水利水电工程施工的工程量大，技术工种多，施工强度高，环境干扰严重，需要反复比较论证和优化施工方案，保证施工质量。

水利水电工程施工过程中，石方爆破、隧洞开挖、水上水下和高空作业多，必须十分重视施工安全。

3BIM技术在水利工程建设中的特殊性应用由于水利水电工程相对于其他类别工程具有特殊性，从而导致BIM技术的应用也具有特殊性。

主要体现在以下几个方面:a.深化设计。

就是在传统的二维图纸基础上进行BIM建模，并找出图纸中存在的错、漏、碰、缺等设计问题。

这主要是因为传统的二维设计存在先天不足，本来建筑是以三维空间为主体的，但是传统的设计交付都是以二维图形作为设计成果交付，在二维设计过程中，很难保证多专业之间的协调，施工过程中又以二维图纸为蓝图进行施工，必然存在信息上的不一致。

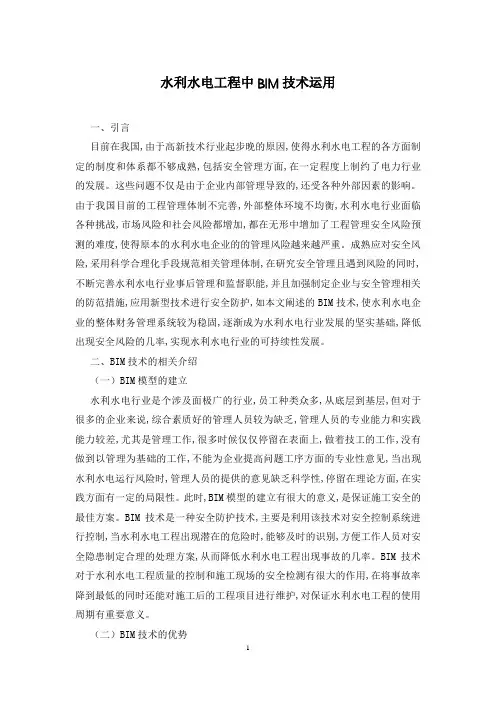

水利水电工程中BIM技术运用一、引言目前在我国,由于高新技术行业起步晚的原因,使得水利水电工程的各方面制定的制度和体系都不够成熟,包括安全管理方面,在一定程度上制约了电力行业的发展。

这些问题不仅是由于企业内部管理导致的,还受各种外部因素的影响。

由于我国目前的工程管理体制不完善,外部整体环境不均衡,水利水电行业面临各种挑战,市场风险和社会风险都增加,都在无形中增加了工程管理安全风险预测的难度,使得原本的水利水电企业的的管理风险越来越严重。

成熟应对安全风险,采用科学合理化手段规范相关管理体制,在研究安全管理且遇到风险的同时,不断完善水利水电行业事后管理和监督职能,并且加强制定企业与安全管理相关的防范措施,应用新型技术进行安全防护,如本文阐述的BIM技术,使水利水电企业的整体财务管理系统较为稳固,逐渐成为水利水电行业发展的坚实基础,降低出现安全风险的几率,实现水利水电行业的可持续性发展。

二、BIM技术的相关介绍（一）BIM模型的建立水利水电行业是个涉及面极广的行业,员工种类众多,从底层到基层,但对于很多的企业来说,综合素质好的管理人员较为缺乏,管理人员的专业能力和实践能力较差,尤其是管理工作,很多时候仅仅停留在表面上,做着技工的工作,没有做到以管理为基础的工作,不能为企业提高问题工序方面的专业性意见,当出现水利水电运行风险时,管理人员的提供的意见缺乏科学性,停留在理论方面,在实践方面有一定的局限性。

此时,BIM模型的建立有很大的意义,是保证施工安全的最佳方案。

BIM技术是一种安全防护技术,主要是利用该技术对安全控制系统进行控制,当水利水电工程出现潜在的危险时,能够及时的识别,方便工作人员对安全隐患制定合理的处理方案,从而降低水利水电工程出现事故的几率。

BIM技术对于水利水电工程质量的控制和施工现场的安全检测有很大的作用,在将事故率降到最低的同时还能对施工后的工程项目进行维护,对保证水利水电工程的使用周期有重要意义。

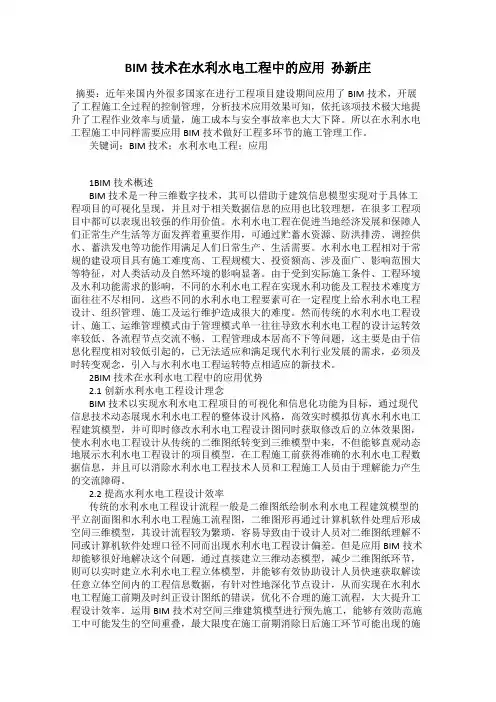

BIM技术在水利水电工程中的应用孙新庄摘要：近年来国内外很多国家在进行工程项目建设期间应用了BIM技术，开展了工程施工全过程的控制管理，分析技术应用效果可知，依托该项技术极大地提升了工程作业效率与质量，施工成本与安全事故率也大大下降。

所以在水利水电工程施工中同样需要应用BIM技术做好工程多环节的施工管理工作。

关键词：BIM技术；水利水电工程；应用1BIM技术概述BIM技术是一种三维数字技术，其可以借助于建筑信息模型实现对于具体工程项目的可视化呈现，并且对于相关数据信息的应用也比较理想，在很多工程项目中都可以表现出较强的作用价值。

水利水电工程在促进当地经济发展和保障人们正常生产生活等方面发挥着重要作用，可通过贮蓄水资源、防洪排涝、调控供水、蓄洪发电等功能作用满足人们日常生产、生活需要。

水利水电工程相对于常规的建设项目具有施工难度高、工程规模大、投资额高、涉及面广、影响范围大等特征，对人类活动及自然环境的影响显著。

由于受到实际施工条件、工程环境及水利功能需求的影响，不同的水利水电工程在实现水利功能及工程技术难度方面往往不尽相同。

这些不同的水利水电工程要素可在一定程度上给水利水电工程设计、组织管理、施工及运行维护造成很大的难度。

然而传统的水利水电工程设计、施工、运维管理模式由于管理模式单一往往导致水利水电工程的设计运转效率较低、各流程节点交流不畅、工程管理成本居高不下等问题，这主要是由于信息化程度相对较低引起的，已无法适应和满足现代水利行业发展的需求，必须及时转变观念，引入与水利水电工程运转特点相适应的新技术。

2BIM技术在水利水电工程中的应用优势2.1创新水利水电工程设计理念BIM技术以实现水利水电工程项目的可视化和信息化功能为目标，通过现代信息技术动态展现水利水电工程的整体设计风格，高效实时模拟仿真水利水电工程建筑模型，并可即时修改水利水电工程设计图同时获取修改后的立体效果图，使水利水电工程设计从传统的二维图纸转变到三维模型中来，不但能够直观动态地展示水利水电工程设计的项目模型，在工程施工前获得准确的水利水电工程数据信息，并且可以消除水利水电工程技术人员和工程施工人员由于理解能力产生的交流障碍。

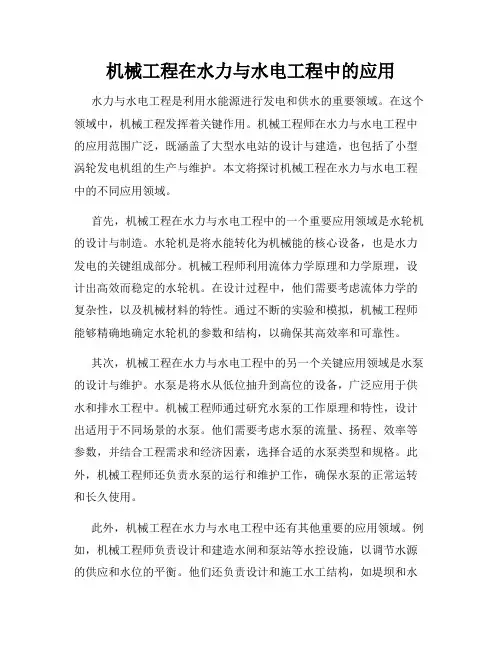

机械工程在水力与水电工程中的应用水力与水电工程是利用水能源进行发电和供水的重要领域。

在这个领域中，机械工程发挥着关键作用。

机械工程师在水力与水电工程中的应用范围广泛，既涵盖了大型水电站的设计与建造，也包括了小型涡轮发电机组的生产与维护。

本文将探讨机械工程在水力与水电工程中的不同应用领域。

首先，机械工程在水力与水电工程中的一个重要应用领域是水轮机的设计与制造。

水轮机是将水能转化为机械能的核心设备，也是水力发电的关键组成部分。

机械工程师利用流体力学原理和力学原理，设计出高效而稳定的水轮机。

在设计过程中，他们需要考虑流体力学的复杂性，以及机械材料的特性。

通过不断的实验和模拟，机械工程师能够精确地确定水轮机的参数和结构，以确保其高效率和可靠性。

其次，机械工程在水力与水电工程中的另一个关键应用领域是水泵的设计与维护。

水泵是将水从低位抽升到高位的设备，广泛应用于供水和排水工程中。

机械工程师通过研究水泵的工作原理和特性，设计出适用于不同场景的水泵。

他们需要考虑水泵的流量、扬程、效率等参数，并结合工程需求和经济因素，选择合适的水泵类型和规格。

此外，机械工程师还负责水泵的运行和维护工作，确保水泵的正常运转和长久使用。

此外，机械工程在水力与水电工程中还有其他重要的应用领域。

例如，机械工程师负责设计和建造水闸和泵站等水控设施，以调节水源的供应和水位的平衡。

他们还负责设计和施工水工结构，如堤坝和水坝，以保护河流和水库的安全性。

此外，机械工程师还研究和开发新的水力发电技术，如潮汐能和海水能的利用，以提供更清洁和可持续的能源解决方案。

综上所述，机械工程在水力与水电工程中扮演着重要角色。

机械工程师在水轮机、水泵以及水控设施和水工结构的设计制造和维护中发挥着关键作用。

他们不断地研究和开发新的技术，以提高水力与水电工程的效率和可持续性。

随着科技的不断进步，机械工程将在水力与水电工程中发挥越来越重要的作用，为人类提供更稳定和可靠的能源供应。
