篇一：

一、题目（电路基础章节的课后练习题，中等难度）

已知一个由电阻R1 = 20Ω、R2 = 30Ω和R3 = 40Ω组成的串联电路，电源电压为U = 180V。求电路中的电流I以及每个电阻上的电压U1、U2和U3。

二、答案

1. 首先，根据串联电路的总电阻公式\(R = R1+R2 + R3\)，可得\(R=20 + 30+40=90\Omega\)。

2. 然后，根据欧姆定律\(I=\frac{U}{R}\)，可得\(I=\frac{180}{90} =

2A\)。

3. 接着，根据欧姆定律\(U = IR\)分别求每个电阻上的电压：

\(U1=IR1 = 2\times20 = 40V\)。

\(U2=IR2=2\times30 = 60V\)。

\(U3=IR3 = 2\times40 = 80V\)。

三、解析

1. 解题思路 着眼点：这是一个串联电路问题，首先要想到串联电路的基本性质，即电流处处相等，总电阻等于各电阻之和。然后利用欧姆定律来求解电流和各个电阻上的电压。

题目条件分析：已知三个电阻的阻值和电源电压，这是求解电路基本参数的关键信息。

运用知识点：串联电路的电阻计算、欧姆定律\(I = \frac{U}{R}\)和\(U = IR\)。

2. 关键信息与陷阱

关键信息：电阻值和电源电压。

陷阱：要注意这是串联电路，不要错误地使用并联电路的公式。在计算过程中，要确保计算的准确性，特别是在代入数值进行计算时。

3. 步骤意图和作用

计算总电阻的步骤是为了后续使用欧姆定律求电流做准备。因为欧姆定律中的电阻是电路的总电阻。

求出电流后，再根据欧姆定律分别计算每个电阻上的电压，这是基于串联电路电流处处相等的性质。

4. 解题技巧与策略

对于这类串联电路的题目，首先要确定电路的连接方式，然后根据连接方式选择合适的公式。例如，对于串联电路，总是先求总电阻，再求电流，最后求各部分电压。比如，再给出一个串联电路，有\(R1 = 10\Omega\)，\(R2 = 15\Omega\)，电源电压\(U = 50V\)，按照同样的步骤可以轻松求解。

完美WORD格式编辑

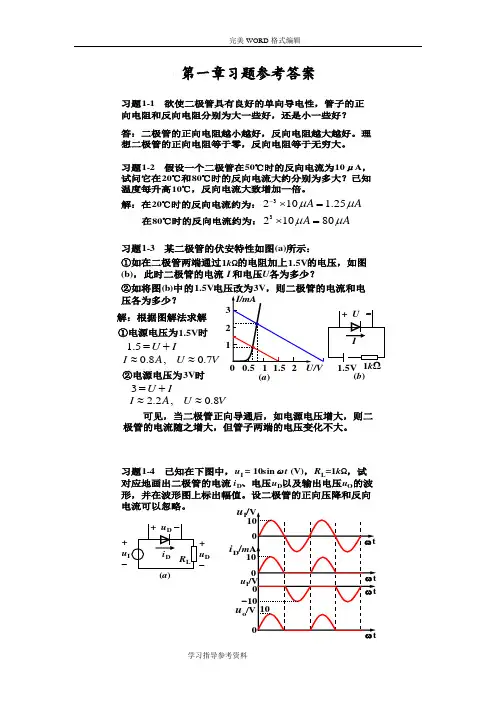

学习指导参考资料 第一章习题参考答案习题1-1欲使二极管具有良好的单向导电性，管子的正向电阻和反向电阻分别为大一些好，还是小一些好？答：二极管的正向电阻越小越好，反向电阻越大越好。理想二极管的正向电阻等于零，反向电阻等于无穷大。习题1-2假设一个二极管在50℃时的反向电流为10μA，试问它在20℃和80℃时的反向电流大约分别为多大？已知温度每升高10℃，反向电流大致增加一倍。解：在20℃时的反向电流约为：32101.25AA在80℃时的反向电流约为：321080AA习题1-3某二极管的伏安特性如图(a)所示：①如在二极管两端通过1kΩ的电阻加上1.5V的电压，如图(b)，此时二极管的电流I 和电压U各为多少？②如将图(b)中的1.5V电压改为3V，则二极管的电流和电压各为多少？U/VI/mA0 0.5 11.52123(a)+ U -I1.5V1kΩ(b)解：根据图解法求解①电源电压为1.5V时1.5UI0.8,0.7IAUV②电源电压为3V时3UI2.2,0.8IAUV可见，当二极管正向导通后，如电源电压增大，则二极管的电流随之增大，但管子两端的电压变化不大。

习题1-4已知在下图中，uI= 10sinωt (V)，RL=1kΩ，试对应地画出二极管的电流iD、电压uD以及输出电压uO的波形，并在波形图上标出幅值。设二极管的正向压降和反向电流可以忽略。+ uD-RL(a)+uD-iD+uI-uI/Vt010iD/mAt100t0uI/V-10uo/Vt100 完美WORD格式编辑

学习指导参考资料 习题1-5欲使稳压管具有良好的稳压特性，它的工作电流IZ、动态电阻rZ以及温度系数αU，是大一些好还是小一些好？答：动态电阻rZ愈小，则当稳压管的电流变化时稳压管的电压变化量愈小，稳压性能愈好。一般来说，对同一个稳压管而言，工作电流IZ愈大，则其动态内阻愈小，稳压性能也愈好。但应注意不要超过其额定功耗，以免损坏稳压管。温度系数αU的绝对值愈小，表示当温度变化时，稳压管的电压变化的百分比愈小，则稳压性能愈好。习题1-6某稳压管在温度为20℃，工作电流为5 mA时，稳定电压UZ=10V，已知其动态内阻rZ=8Ω，电压的温度系数αU=0.09%/℃，试问：①当温度不变，工作电流改为20 mA时，UZ约为多少？②当工作电流仍为5 mA，但温度上升至50℃时，UZ约为多少？解：①3(205)1080.12ZZZUIrV100.1210.12ZUV②0.09%(5020)2.7%ZZUUUT1012.7%10.27ZU习题1-7在下图中，已知电源电压U = 10V，R = 200Ω，RL=1kΩ，稳压管的UZ= 6V，试求：①稳压管中的电流IZ = ？②当电源电压U升高到12V时，IZ 将变为多少？③当U仍为10V，但RL改为2kΩ时，IZ 将变为多少？RL+U-VDZRIZ解：①6LZRLUImAR20614LZRIIImA20ZUUImAR②30ZUUImAR30624LZRIIImA③3LZRLUImAR20317LZRIIImA 完美WORD格式编辑

1 数字电子技术基础简明教程第三版课程设计

一、课程背景

数字电子技术作为电子信息与计算机科学技术的基础，是现代信息科技的重要组成部分，在各个领域都有广泛的应用。数字电子技术作为课程，是电子信息类和计算机类专业的必修课程。本课程旨在通过教学使学生掌握数字电子技术的基本原理，了解数字电路的设计方法和实现技术，并能够利用所学知识解决实际问题。

二、课程目标

1. 了解数字电子技术的概念和基本原理

2. 掌握数字电路的设计方法和实现技术

3. 能够完成简单的数字电路设计，在实际工作中应用所学知识解决问题

4. 培养学生的逻辑思维能力和创新意识

三、课程内容

1. 数字信号与数字电路

1.1 计算机是如何处理数字信息的 1.2 数字电路的发展历程 1.3 数字电路的分类和应用

2. 数字逻辑基础

2.1 逻辑代数基本概念 2.2 布尔代数及其运算 2.3 逻辑函数和逻辑表达式

2.4 逻辑门电路的实现

3. 组合逻辑电路

3.1 组合逻辑电路的基本概念和特点 3.2 组合逻辑电路的设计方法 3.3 组合逻辑电路的实现技术 2 4. 时序逻辑电路

4.1 时序逻辑电路的基本概念和特点 4.2 时序逻辑电路的设计方法 4.3 时序逻辑电路的实现技术

5. 数字系统设计

5.1 数制转换和编码 5.2 存储器和存储器芯片 5.3 微处理器和单片机

四、教学方法

本课程采用理论讲授和实践操作相结合的教学方法，重点讲授数字电子技术的基本知识和实际应用技术，通过案例分析和模拟实验锻炼学生的设计和解决实际问题的能力。

五、实验内容

1. 组合逻辑电路设计实验

2. 时序逻辑电路设计实验

3. 存储器应用实验

4. 微处理器和单片机设计实验

六、课程评估

本课程的考核包括平时成绩和期末考试成绩两部分，其中平时成绩占50%，期末考试成绩占50%。平时成绩主要由课堂出勤和作业完成情况组成，期末考试成绩主要考核学生对数字电子技术基本原理和应用技术的掌握情况。

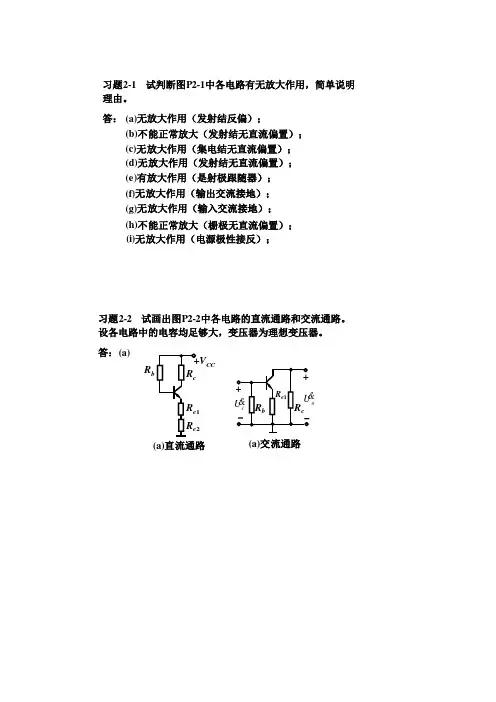

习题2-1试判断图P2-1中各电路有无放大作用，简单说明理由。答：(a)无放大作用（发射结反偏）；(b)不能正常放大（发射结无直流偏置）；(c)无放大作用（集电结无直流偏置）；(d)无放大作用（发射结无直流偏置）；(e)有放大作用（是射极跟随器）；(f)无放大作用（输出交流接地）；(g)无放大作用（输入交流接地）；(h)不能正常放大（栅极无直流偏置）；(i)无放大作用（电源极性接反）；习题2-2试画出图P2-2中各电路的直流通路和交流通路。设各电路中的电容均足够大，变压器为理想变压器。答：(a)Rb+VCCRcRe1Re2(a)直流通路RbRc(a)交流通路Re1iU++--oUR1+VCCR5R3R4(b)直流通路R2R2R4(b)交流通路iU++--oUR1Rb2+VCCRe(c)直流通路Rb1(c)交流通路iU+-LR图(c)中，21iiNUUN234LLNRRN习题2-3在NPN三极管组成的单管共射放大电路中，假设电路其他参数不变，分别改变以下某一参数时，试定性说明放大电路的IBQ、ICQ和UCEQ将增大、减少还是基本不变。①增大Rb；②增大VCC；③增大β。答：①增大Rb，则IBQ减少，ICQ减少，UCEQ增大。②增大VCC，则IBQ增大，ICQ增大，UCEQ不确定。③增大β，则IBQ基本不变，ICQ增大，UCEQ减少。习题2-4在图2.5.2所示NPN三极管组成的分压式工作点稳定电路中，假设电路其他参数不变，分别改变以下某一参数时，试定性说明放大电路的IBQ、ICQ和UCEQ、rbe和将增大、减少还是基本不变。①增大Rb1；②增大Rb2；③增大Re；④增大β。uA答：①增大Rb1，则IBQ ↑，ICQ ↑，UCEQ ↓，rbe↓，↑。uA②增大Rb2，则IBQ↓，ICQ↓，UCEQ↑，rbe↑，↓。uA③增大Re，则IBQ↓，ICQ↓，UCEQ↑，rbe↑，↓。uA④增大β，则IBQ↓，ICQ基本不变，UCEQ基本不变，rbe↑，基本不变uA习题2-5设图P2-5中的三极管β=100，UBEQ=0.6V，VCC=12V，Rc=3k，Rb=120k。求静态工作点处的IBQ、ICQ和UCEQ值。Rb+VCCRcC13k120kiBiC+-+-uIuO解：()(1)CCCQBQcBQbBEQcBQbBEQVIIRIRURIRU0.027(1)CCBEQBQcbVUImARR3.82CEQCCCQBQcUVIIRV习题2-6 设图P2-6(a)中：Rb=510k，Rc=10k，RL=1.5k，VCC=10V。三极管的输出特性曲线如图(b)所示。①试用图解法求出电路的静态工作点，并分析这个工作点选得是否合适；②在VCC和三极管不变的情况下，为了把三极管的静态集电极电压UCEQ提高到5V左右，可以改变那些参数？如何改法？③在VCC和三极管不变的情况下，为了使ICQ=2mA,UCEQ=2V,应改变那些参数？改成什么数值？Rb+VCCRcC1C2RLiU++--oU++(a)(b)解：①可先用近似估算法求IBQ100.70.0220510CCBEQBQbVUImAAR直流负载线方程：1010CECCCCCuViRiQ1静态工作点Ql点处，0.5,0.95CEQCQUVImA由图可见Q1
