6kv快切装置的工作原理及切换方式
6kv快切装置是一种用于电力系统中的高压断路器，其工作原理主要包括电气触头的接合和分离、电磁驱动机构的动作。其切换方式主要有手动切换和自动切换两种。
1. 工作原理：
- 接合：通过操作机械驱动机构，使两个电气触头接近并接通，电流得以从一侧通过断路器。
- 分离：当需要切断电流时，电梯式的机械驱动机构将两个电气触头分开，断开电路。
2. 切换方式：
- 手动切换：由人工通过手柄、手轮等手动操作装置控制断路器的开合，直接将机械驱动机构的动作信号传递给断路器，实现切换操作。
- 自动切换：通过自动化控制设备，如继电器、保护装置等，根据电力系统的实际工作状态，自动接通或分断断路器。可以根据电流、电压等参数进行监测和控制，实现电力系统的自动保护和控制。
需要注意的是，6kv快切断路器通常应用于中小型变电站、配电站等场所，用于接通、切断电力系统中的电流。工作原理和切换方式的具体实现有不同的品牌和型号，可能会有细微的差别。
快切装置的应用原理及试验分析
发布时间：2022-12-07T08:53:35.608Z 来源：《中国电业与能源》2022年15期 作者： 胡吉恩
[导读] 电力供应的不间断是石油石化企业装置连续可靠运行的重要保障。
胡吉恩
中国石化镇海炼化分公司 浙江省宁波市 315200
摘要：电力供应的不间断是石油石化企业装置连续可靠运行的重要保障。随着传统备自投逐渐无法满足生产装置连续供电的要求，快切装置在石油石化企业的应用越来越广泛。在分析快切装置应用原理的基础上，针对深圳智能SID-40B快切装置编制了一套新的试验方案，
并在柴氢配快切试验过程中对其原理及各项数据进行验证、分析。
0 引言
提高供电可靠性的前提是要有不少于两个的供电电源，在其中一个电源因各种原因丢失后，备用电源能够在不影响电力系统稳定的情况下快速投入。而随着石油石化企业对电力供应要求的越来越高，不仅要保证电力供应不间断，而且要使绝大部分乃至所有的负荷不停
运。传统的备自投装置显然无法做到这一点，而快切装置的优势就是在不影响正常运行系统的前提下以毫秒级的速度投入备用电源。
1 快切装置的原理
快切装置是在备自投装置的基础上开发出来的，不同的是快切装置具有更强大的数据处理能力和逻辑判断能力，它通过快速地扫描以及建立复杂的数学模型提前模拟出电压、频率的变化曲线，分析出最佳合闸点，结合预算断路器动作的时间提前发出动作信号，能使真正
的合闸时刻与数学模型分析出的合闸时刻大致相吻合，从而达到不影响正常运行系统、不断电切换的目的。
2 快切装置的启动条件
2.1 事故切换
事故切换的启动条件：保护启动或模拟量启动。保护启动是配合快切的最佳启动方式，保护启动一般是直接接入纵差保护、变压器本体保护等信号接点，是实现毫秒级切换成功率最高的启动方式。模拟量启动包括频差启动、频差无流启动、逆功率启动等，当设置多级快
切时一般只在第一层级配置模拟量启动；但是模拟量启动配合容易出现紊乱，而且发生过频差无流误动的事例，故在实际使用中不建议配
厂用电快切装置原理及整定实例
摘要：文章介绍了厂用电快切的必要性，简介各种切换方式，并且通过整定计算实例，分析在应用中的注意事项。
关键词：快切；切换方式；整定计算
1.概述
厂用电快速切换装置是发电厂厂用电气系统的一个重要设备对发电厂乃至整个电力系统的安全稳定运行有着重大影响。对厂用电切换的基本要求是安全可靠，其安全性体现为切换过程中不能造成设备损坏或人身伤害，而可靠性则体现为保障切换成功，避免保护跳闸、重要辅机跳闸等造成机炉停运的事故。
2.厂用电快切装置切换方式及功能介绍
2.1 厂用电快切装置简介
快切装置其实就是电源快速切换装置的简称，常常被应用在电厂的供电系统中。从本质上来讲，在电厂供电系统中应用快速切换装置，目的就是为了使高电压、高负荷的电源得以迅速切换，从而保证供电的正常，进而避免因电源切换而使某些设备受损。
快切装置的主要启动方式有：手动启动切换、自动启动切换。手动切换兼有并联切换、同时切换和串联切换功能；并联切换具有并联自动和并联半自动功能。自动切换分事故切换和不正常情况切换两种，包括失压启动、断路器位置启动、保护启动等几种方式，自动切换兼有串联和同时切换功能。
切换方式有三种：既快速切换、同期捕捉切换和残压切换，其中同期捕捉切换可选恒定越前时间和恒定越前相角两种方法。
各种切换方式和功能以简图方式表示如下：
2.2 切换功能介绍
2.2.1 正常切换
正常切换由手动启动，在控制台、DCS系统或装置面板上均可进行，根据远方/就地控制信号进行控制。正常切换是双向的，可以由工作电源切向备用电源，也可以由备用电源切向工作电源。正常切换有以下几种方式：
2.2.1.1 并联切换
电力技术与应用

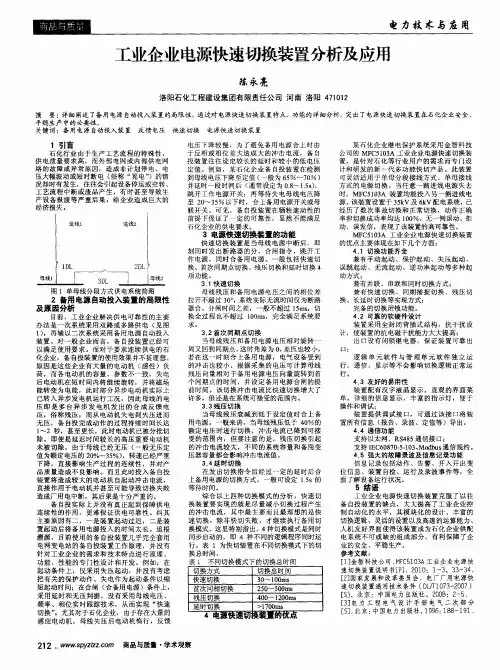

工业企业电源快速切换装置分析及应用
陈永亮
洛阳石化工程建设集团有限责任公司河南洛阳４７１ ０１ ２
摘 要：详细阐述了备用电源自动投入装置的局限性，通过对电源快速切换装置特点、功能的详细分析，突出了电源快速切换装置在石化企业安全、
平稳生产中的必要性。 关键词：备用电源自动投入装置反馈电压快速切换电源快速切换装置
１引言
石化行业由于生产工艺流程的特殊性， 供电质量要求高，而外部电网或内部供电网 络的故障或异常原因，造成非计划停电、电 压大幅波动或短时断电（俗称“晃电”）的情 况却时有发生，往往会引起设备停运或空转、 工艺流程中断或废品产生，有时甚至导致生 产设备报废等严重后果，给企业造成巨大的 经济损失
进线１ 进线２
１ＤＬ— ——２ＤＬ
１ｉ 母线１ 』 ３ＤＬ ｊ 母线２
图１单母线分段方式供电系统简图
２备用电源自动投入装置的局限性
及原因分析
目前，工业企业解决供电可靠性的主要 办法是一次系统采用双路或多路供电（见图
１），再辅以二次系统采用备用电源自动投入
装置。对一般企业而言，备自投装置已经可 以满足使用要求。而对于要求连续供电的石 化企业，备自投装置的使用效果并不甚理想。
原因是这些企业有大量的电动机（感性）负 荷，而各电动机的容量、参数不一致，失电
后电动机在短时间内将继续旋转，并将磁场 能转变为电能，此时部分异步电动机实际上
已转入异步发电机运行工况，因此母线的电
压即是多台异步发电机发出的合成反馈电 压，俗称残压，而从电动机失电到失压进而 无压，各自投完成动作的过程持续时间长达 １～２秒，甚至更长，此时电动机已被分批切
除。即使是延迟时间较长的高压重要电动机
未被切除，由于母线已经无压（一般无压定 值为额定电压的２０％～３５％），转速已经严重
下降，直接影响生产过程的连续性，并对产 品质量造成不良影响。而且此时投入各自投
装置将造成较大的电动机自起动冲击电流， 直接作用于电动机并甚至可能导致切换失败 造成厂用电中断，其后果是十分严重的。
