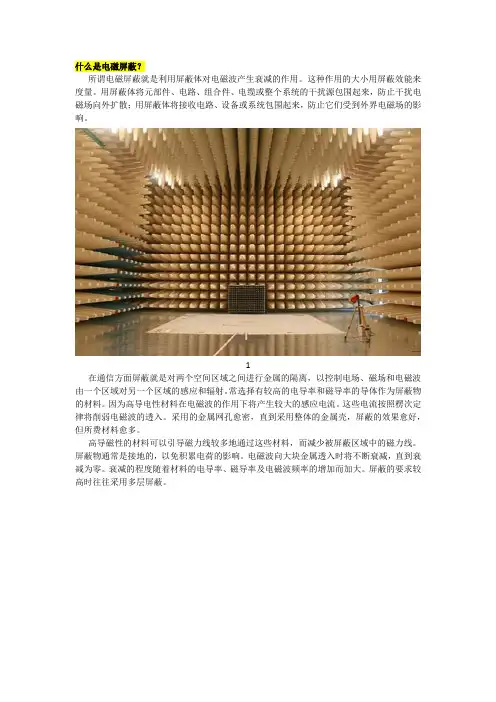

电磁屏蔽

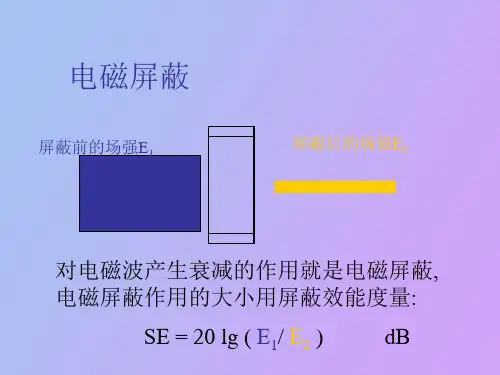

什么是电磁屏蔽？所谓电磁屏蔽就是利用屏蔽体对电磁波产生衰减的作用。

这种作用的大小用屏蔽效能来度量。

用屏蔽体将元部件、电路、组合件、电缆或整个系统的干扰源包围起来，防止干扰电磁场向外扩散；用屏蔽体将接收电路、设备或系统包围起来，防止它们受到外界电磁场的影响。

1在通信方面屏蔽就是对两个空间区域之间进行金属的隔离，以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。

常选择有较高的电导率和磁导率的导体作为屏蔽物的材料。

因为高导电性材料在电磁波的作用下将产生较大的感应电流。

这些电流按照楞次定律将削弱电磁波的透入。

采用的金属网孔愈密，直到采用整体的金属壳，屏蔽的效果愈好，但所费材料愈多。

高导磁性的材料可以引导磁力线较多地通过这些材料，而减少被屏蔽区域中的磁力线。

屏蔽物通常是接地的，以免积累电荷的影响。

电磁波向大块金属透入时将不断衰减，直到衰减为零。

衰减的程度随着材料的电导率、磁导率及电磁波频率的增加而加大。

屏蔽的要求较高时往往采用多层屏蔽。

2例如有时采用铸铁、坡莫合金、电解铜3种材料制成多层屏蔽，以满足导电、导磁等要求。

但是实现完全的屏蔽是很难办到的，因为被屏蔽的区域与其余区域之间往往仍需要有电路的连接，引线与引线、引线与外壳之间总存在着绝缘间隙，仍然为电磁波提供通道。

即使对于完全封闭的金属壳，在频率极低的外部电磁场作用下，理论上内部的磁通密度并不为零。

电磁场在导电介质中传播时，其场量（E和H）的振幅随距离的增加而按指数规律衰减。

从能量的观点看，电磁波在导电介质中传播时有能量损耗，因此，表现为场量振幅的减小。

导体表面的场量最大，愈深入导体内部，场量愈小。

这种现象也称为趋肤效应。

利用趋肤效应可以阻止高频电磁波透入良导体而作成电磁屏蔽装置。

它比静电、静磁屏蔽更具有普遍意义。

电磁屏蔽是抑制干扰，增强设备的可靠性及提高产品质量的有效手段。

合理地使用电磁屏蔽，可以抑制外来高频电磁波的干扰，也可以避免作为干扰源去影响其他设备。

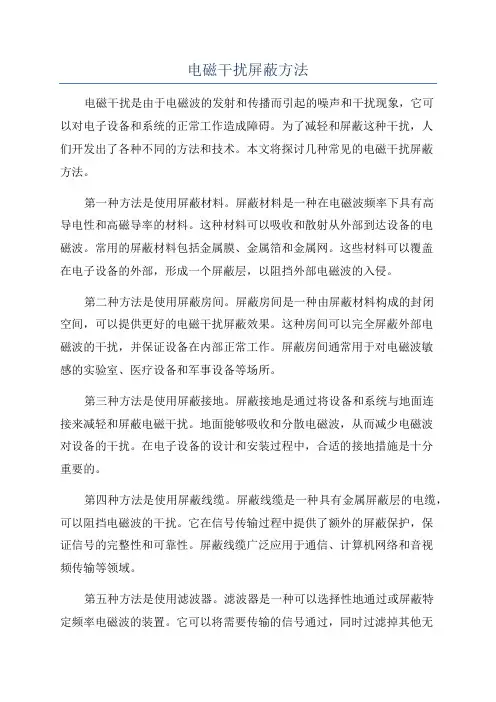

电磁干扰的屏蔽方法知识电磁干扰是指在电磁波传播的过程中，外部电磁波对其他电子设备的干扰现象。

随着电子设备的日益普及和电磁波的频谱增加，电磁干扰问题变得越来越严峻。

为了保证电子设备的正常工作和通信质量，人们不断探索和研究电磁干扰的屏蔽方法。

电磁干扰可以分为传导干扰和辐射干扰两种。

传导干扰是指电磁波通过导线或介质传输到其他设备中，造成设备之间的相互干扰；辐射干扰是指电磁波通过空气传播到其他设备中，也会造成相互干扰。

针对这两种干扰现象，人们采取了多种屏蔽方法。

在传导干扰屏蔽方面，主要包括以下几种方法：1.选择合适的材料：用良好的导电材料制作外壳或覆盖物，能够有效屏蔽传导干扰。

常用的材料有金属、导电橡胶和导电涂层等。

2.设计合理的接地系统：通过合适的接地设计和接地导线的布置，可以有效地降低传导干扰。

接地系统主要包括设备接地、建筑物接地和电气系统接地等。

3.使用滤波器：在输入输出端口上安装合适的滤波器可以有效地抵御传导干扰。

滤波器是根据干扰信号频率特性进行设计，可以提供有效的衰减。

在辐射干扰屏蔽方面，主要包括以下几种方法：1.合理布局：对设备的线路、电缆和天线等进行合理布局，避免产生不必要的电磁辐射。

特别是要避免平行布置的线路和电缆之间产生电磁耦合。

2.屏蔽罩：在干扰源和受干扰设备之间设置屏蔽罩，可以有效地降低辐射干扰。

屏蔽罩可以用金属网、金属板或金属化塑料等材料制作。

3.磁屏蔽：对于强磁场干扰，可以采用磁屏蔽材料进行屏蔽。

常用的磁屏蔽材料有镍铁合金和铁氟龙等。

除了以上屏蔽方法，还有一些其他的技术手段用于电磁干扰的屏蔽：1.圆形线缆：圆形线缆可以减少电磁辐射，降低辐射干扰。

它与矩形线缆相比，能够减小电磁辐射的距离。

2.电磁封闭室：电磁封闭室是一种特殊的屏蔽装置，能够完全屏蔽外界的电磁波，用于测试电磁兼容性和电磁辐射等。

3.使用差模传输线：差模传输线的优点是可以减少传输线上的电磁辐射和传导干扰。

差模传输线可以将正负信号在同一传输线上进行传输，减小电磁辐射。

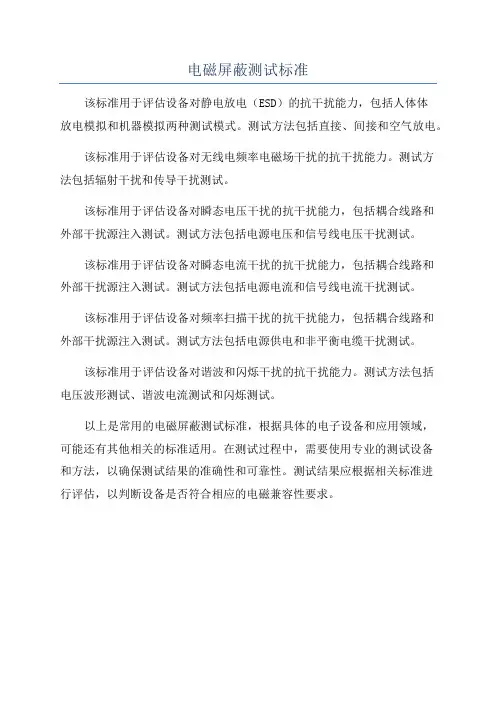

电磁屏蔽测试标准
该标准用于评估设备对静电放电（ESD）的抗干扰能力，包括人体体
放电模拟和机器模拟两种测试模式。

测试方法包括直接、间接和空气放电。

该标准用于评估设备对无线电频率电磁场干扰的抗干扰能力。

测试方
法包括辐射干扰和传导干扰测试。

该标准用于评估设备对瞬态电压干扰的抗干扰能力，包括耦合线路和
外部干扰源注入测试。

测试方法包括电源电压和信号线电压干扰测试。

该标准用于评估设备对瞬态电流干扰的抗干扰能力，包括耦合线路和
外部干扰源注入测试。

测试方法包括电源电流和信号线电流干扰测试。

该标准用于评估设备对频率扫描干扰的抗干扰能力，包括耦合线路和
外部干扰源注入测试。

测试方法包括电源供电和非平衡电缆干扰测试。

该标准用于评估设备对谐波和闪烁干扰的抗干扰能力。

测试方法包括
电压波形测试、谐波电流测试和闪烁测试。

以上是常用的电磁屏蔽测试标准，根据具体的电子设备和应用领域，
可能还有其他相关的标准适用。

在测试过程中，需要使用专业的测试设备
和方法，以确保测试结果的准确性和可靠性。

测试结果应根据相关标准进
行评估，以判断设备是否符合相应的电磁兼容性要求。

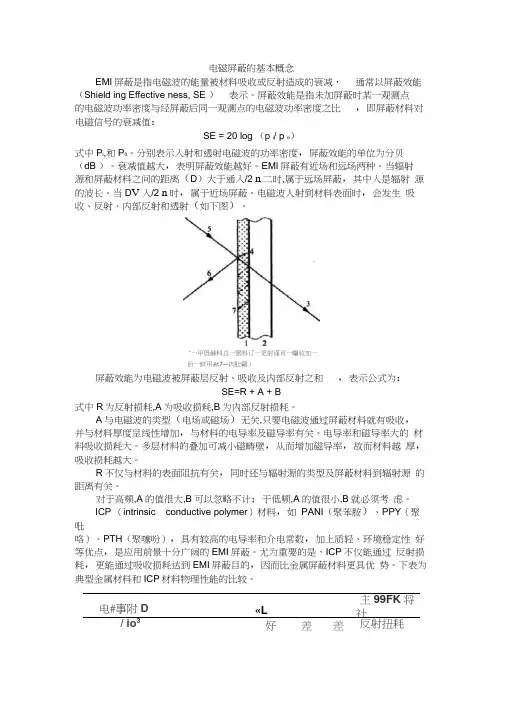

电磁屏蔽的基本概念EMI屏蔽是指电磁波的能量被材料吸收或反射造成的衰减，通常以屏蔽效能（Shield ing Effective ness, SE ）表示。

屏蔽效能是指未加屏蔽时某一观测点的电磁波功率密度与经屏蔽后同一观测点的电磁波功率密度之比，即屏蔽材料对电磁信号的衰减值：SE = 20 log （p i/ p o）式中P i,和P0。

分别表示入射和透射电磁波的功率密度，屏蔽效能的单位为分贝（dB ）。

衰减值越大，表明屏蔽效能越好。

EMI屏蔽有近场和远场两种。

当辐射源和屏蔽材料之间的距离（D）大于通入/2 n二时,属于远场屏蔽，其中入是辐射源的波长。

当D V入/2 n时，属于近场屏蔽。

电磁波人射到材料表面时，会发生吸收、反射、内部反射和透射（如下图）。

“一甲旣赫料总一巒料订一更射谨诃一曬收皿一佰一蚌用軸:7—肉肚翩）屏蔽效能为电磁波被屏蔽层反射、吸收及内部反射之和，表示公式为：SE=R + A + B式中R为反射损耗,A为吸收损耗,B为内部反射损耗。

A与电磁波的类型（电场或磁场）无关,只要电磁波通过屏蔽材料就有吸收，并与材料厚度呈线性增加，与材料的电导率及磁导率有关。

电导率和磁导率大的材料吸收损耗大。

多层材料的叠加可减小磁畴壁，从而增加磁导率，故而材料越厚，吸收损耗越大。

R不仅与材料的表面阻抗有关，同时还与辐射源的类型及屏蔽材料到辐射源的距离有关。

对于高频,A的值很大,B可以忽略不计；于低频,A的值很小,B就必须考虑。

ICP （intrinsic conductive polymer）材料，如PANI（聚苯胺）、PPY（聚吡咯）、PTH（聚噻吩），具有较高的电导率和介电常数，加上质轻、环境稳定性好等优点，是应用前景十分广阔的EMI屏蔽。

尤为重要的是，ICP不仅能通过反射损耗，更能通过吸收损耗达到EMI屏蔽目的，因而比金属屏蔽材料更具优势。

下表为典型金属材料和ICP材料物理性能的比较。

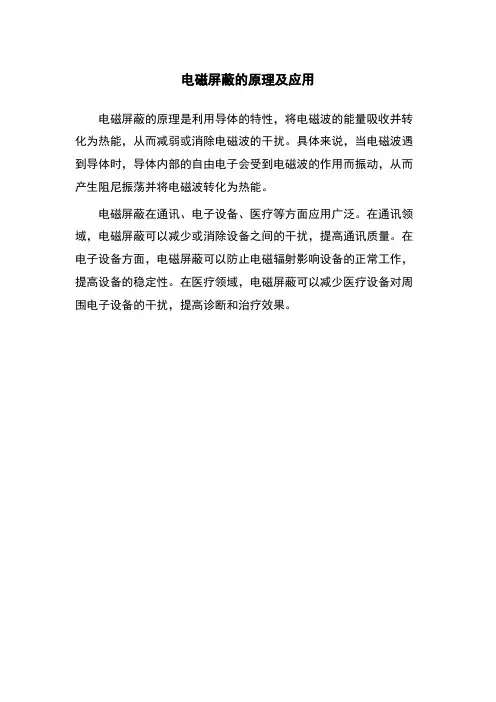

电磁屏蔽的原理及应用
电磁屏蔽的原理是利用导体的特性，将电磁波的能量吸收并转化为热能，从而减弱或消除电磁波的干扰。

具体来说，当电磁波遇到导体时，导体内部的自由电子会受到电磁波的作用而振动，从而产生阻尼振荡并将电磁波转化为热能。

电磁屏蔽在通讯、电子设备、医疗等方面应用广泛。

在通讯领域，电磁屏蔽可以减少或消除设备之间的干扰，提高通讯质量。

在电子设备方面，电磁屏蔽可以防止电磁辐射影响设备的正常工作，提高设备的稳定性。

在医疗领域，电磁屏蔽可以减少医疗设备对周围电子设备的干扰，提高诊断和治疗效果。

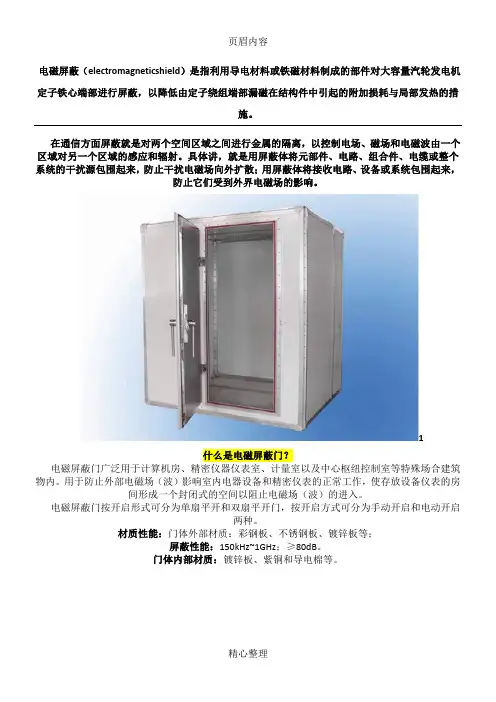

电磁屏蔽（electromagneticshield）是指利用导电材料或铁磁材料制成的部件对大容量汽轮发电机定子铁心端部进行屏蔽，以降低由定子绕组端部漏磁在结构件中引起的附加损耗与局部发热的措施。

在通信方面屏蔽就是对两个空间区域之间进行金属的隔离，以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。

具体讲，就是用屏蔽体将元部件、电路、组合件、电缆或整个系统的干扰源包围起来，防止干扰电磁场向外扩散；用屏蔽体将接收电路、设备或系统包围起来，防止它们受到外界电磁场的影响。

1两种。

材质性能：门体外部材质：彩钢板、不锈钢板、镀锌板等；屏蔽性能：150kHz~1GHz；≥80dB。

门体内部材质：镀锌板、紫铜和导电棉等。

21234、应急装置：当屏蔽室突然断电或机械传动出现故障时室内的工作人员可以手动将屏蔽门打开。

3什么是电磁屏蔽窗？电磁屏蔽窗就是对两个空间区域之间进行金属的隔离，以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。

具体讲，就是用屏蔽体将元部件、电路、组合件、电缆或整个系统的干扰源包围起来，防止干扰电磁场向外扩散；用屏蔽体将接收电路、设备或系统包围起来，防止它们受到外界电磁场的影响。

4试验、56纤7电磁屏蔽窗帘功能：1、防电磁辐射伤害：有效屏蔽高压线、变电站、电视和广播的发射塔、手机基站和雷达等对周围环境产生的电磁辐射，为人类提供安全、健康的居住、工作环境。

2、防红外线成像：具有显着的防远红外线窃视、热成像功能，有效地防止家居生活情景、保密工作等被窃视、偷拍成像。

3、防信息泄漏：有效屏蔽抑制通过窗口的电磁信号，以防止信息泄漏和盗窃。

4、遮阳功能：具有防紫外线照射、隔热、保暖、环保节能等多重功能。

89电站等周围）,产品都会10或11出现这种现象是因为信号电缆本身就是一条效率很高的辐射和接收天线，它造成的危害如下：1、造成很强的超标辐射：机箱内的电磁能量在电缆上感应出共模电压和电流，共模电流在电缆上流动，产生了共模辐射。

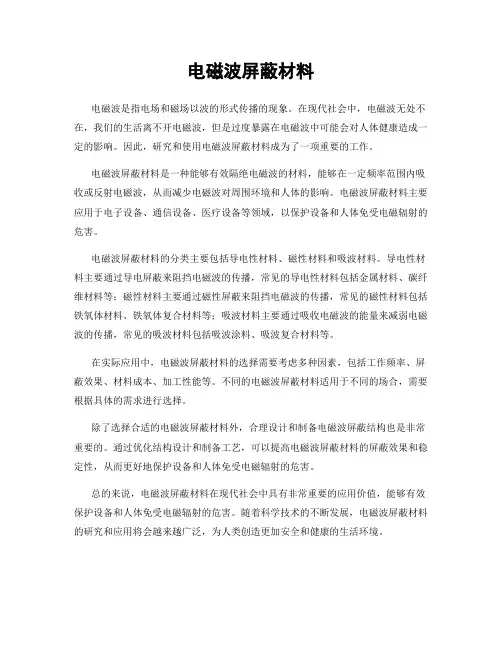

电磁波屏蔽材料
电磁波是指电场和磁场以波的形式传播的现象。

在现代社会中，电磁波无处不在，我们的生活离不开电磁波，但是过度暴露在电磁波中可能会对人体健康造成一定的影响。

因此，研究和使用电磁波屏蔽材料成为了一项重要的工作。

电磁波屏蔽材料是一种能够有效隔绝电磁波的材料，能够在一定频率范围内吸收或反射电磁波，从而减少电磁波对周围环境和人体的影响。

电磁波屏蔽材料主要应用于电子设备、通信设备、医疗设备等领域，以保护设备和人体免受电磁辐射的危害。

电磁波屏蔽材料的分类主要包括导电性材料、磁性材料和吸波材料。

导电性材料主要通过导电屏蔽来阻挡电磁波的传播，常见的导电性材料包括金属材料、碳纤维材料等；磁性材料主要通过磁性屏蔽来阻挡电磁波的传播，常见的磁性材料包括铁氧体材料、铁氧体复合材料等；吸波材料主要通过吸收电磁波的能量来减弱电磁波的传播，常见的吸波材料包括吸波涂料、吸波复合材料等。

在实际应用中，电磁波屏蔽材料的选择需要考虑多种因素，包括工作频率、屏蔽效果、材料成本、加工性能等。

不同的电磁波屏蔽材料适用于不同的场合，需要根据具体的需求进行选择。

除了选择合适的电磁波屏蔽材料外，合理设计和制备电磁波屏蔽结构也是非常重要的。

通过优化结构设计和制备工艺，可以提高电磁波屏蔽材料的屏蔽效果和稳定性，从而更好地保护设备和人体免受电磁辐射的危害。

总的来说，电磁波屏蔽材料在现代社会中具有非常重要的应用价值，能够有效保护设备和人体免受电磁辐射的危害。

随着科学技术的不断发展，电磁波屏蔽材料的研究和应用将会越来越广泛，为人类创造更加安全和健康的生活环境。

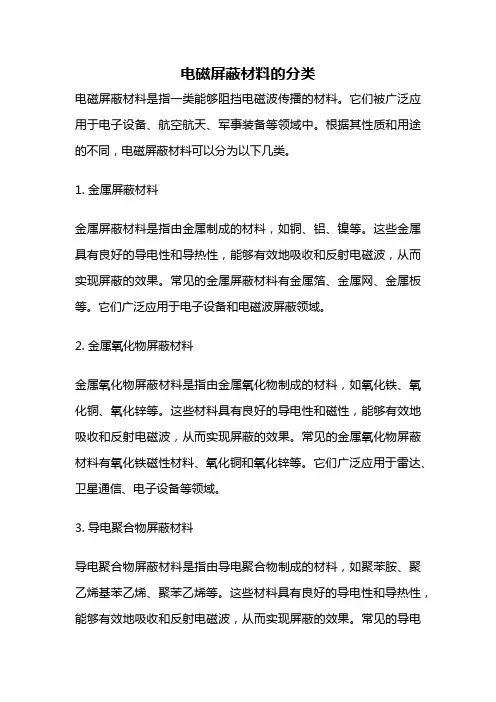

电磁屏蔽材料的分类电磁屏蔽材料是指一类能够阻挡电磁波传播的材料。

它们被广泛应用于电子设备、航空航天、军事装备等领域中。

根据其性质和用途的不同，电磁屏蔽材料可以分为以下几类。

1. 金属屏蔽材料金属屏蔽材料是指由金属制成的材料，如铜、铝、镍等。

这些金属具有良好的导电性和导热性，能够有效地吸收和反射电磁波，从而实现屏蔽的效果。

常见的金属屏蔽材料有金属箔、金属网、金属板等。

它们广泛应用于电子设备和电磁波屏蔽领域。

2. 金属氧化物屏蔽材料金属氧化物屏蔽材料是指由金属氧化物制成的材料，如氧化铁、氧化铜、氧化锌等。

这些材料具有良好的导电性和磁性，能够有效地吸收和反射电磁波，从而实现屏蔽的效果。

常见的金属氧化物屏蔽材料有氧化铁磁性材料、氧化铜和氧化锌等。

它们广泛应用于雷达、卫星通信、电子设备等领域。

3. 导电聚合物屏蔽材料导电聚合物屏蔽材料是指由导电聚合物制成的材料，如聚苯胺、聚乙烯基苯乙烯、聚苯乙烯等。

这些材料具有良好的导电性和导热性，能够有效地吸收和反射电磁波，从而实现屏蔽的效果。

常见的导电聚合物屏蔽材料有聚苯胺、聚乙烯基苯乙烯和聚苯乙烯等。

它们广泛应用于电子设备和电磁波屏蔽领域。

4. 磁性屏蔽材料磁性屏蔽材料是指由磁性材料制成的材料，如铁、镍、钴等。

这些材料具有良好的磁性和导热性，能够有效地吸收和反射电磁波，从而实现屏蔽的效果。

常见的磁性屏蔽材料有铁、镍和钴等。

它们广泛应用于雷达、卫星通信、电子设备等领域。

5. 复合屏蔽材料复合屏蔽材料是指由多种材料组合而成的材料，如金属氧化物、导电聚合物、磁性材料等。

这些材料结合了各自的优点，能够更好地吸收和反射电磁波，从而实现更好的屏蔽效果。

常见的复合屏蔽材料有金属氧化物/导电聚合物复合材料、金属/磁性复合材料等。

它们广泛应用于电子设备、卫星通信、军事装备等领域。

电磁屏蔽材料的分类多种多样，它们在电子设备、卫星通信、军事装备等领域中起着重要作用。

未来，随着科技的发展，电磁屏蔽材料也将不断更新换代，为我们的生活带来更多便利和安全。

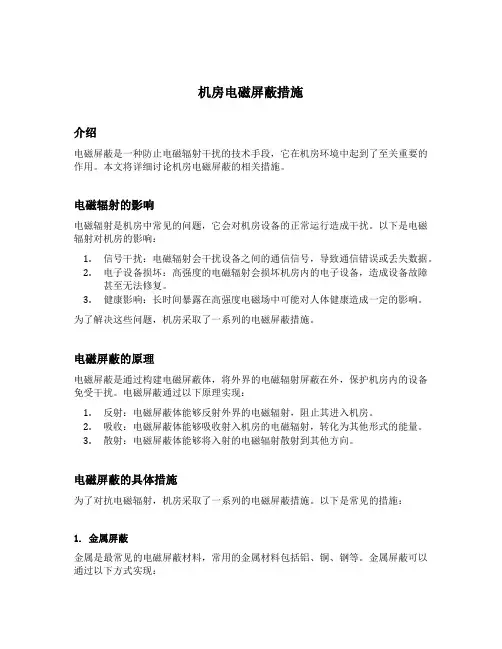

机房电磁屏蔽措施介绍电磁屏蔽是一种防止电磁辐射干扰的技术手段，它在机房环境中起到了至关重要的作用。

本文将详细讨论机房电磁屏蔽的相关措施。

电磁辐射的影响电磁辐射是机房中常见的问题，它会对机房设备的正常运行造成干扰。

以下是电磁辐射对机房的影响：1.信号干扰：电磁辐射会干扰设备之间的通信信号，导致通信错误或丢失数据。

2.电子设备损坏：高强度的电磁辐射会损坏机房内的电子设备，造成设备故障甚至无法修复。

3.健康影响：长时间暴露在高强度电磁场中可能对人体健康造成一定的影响。

为了解决这些问题，机房采取了一系列的电磁屏蔽措施。

电磁屏蔽的原理电磁屏蔽是通过构建电磁屏蔽体，将外界的电磁辐射屏蔽在外，保护机房内的设备免受干扰。

电磁屏蔽通过以下原理实现：1.反射：电磁屏蔽体能够反射外界的电磁辐射，阻止其进入机房。

2.吸收：电磁屏蔽体能够吸收射入机房的电磁辐射，转化为其他形式的能量。

3.散射：电磁屏蔽体能够将入射的电磁辐射散射到其他方向。

电磁屏蔽的具体措施为了对抗电磁辐射，机房采取了一系列的电磁屏蔽措施。

以下是常见的措施：1. 金属屏蔽金属是最常见的电磁屏蔽材料，常用的金属材料包括铝、铜、钢等。

金属屏蔽可以通过以下方式实现：•建造金属屏蔽墙：将金属板作为机房的墙壁，以限制外界电磁辐射的进入。

•使用金属屏蔽罩：将设备放置在金属屏蔽罩内，避免电磁辐射的干扰。

•安装金属屏蔽层：将金属屏蔽层覆盖在设备表面，阻止外界电磁辐射的干扰。

2. 电磁隔离电磁隔离是通过物理隔离的方式屏蔽电磁辐射。

以下是常见的电磁隔离措施：•建造地下机房：地下机房天然具有电磁隔离的效果，可以减少来自外界的辐射干扰。

•使用金属隔离板：安装金属隔离板在机房内部，将机房划分成不同的区域，减少电磁辐射的传播。

•安装电磁波吸收材料：将电磁波吸收材料安装在机房内的墙壁和天花板上，减少电磁辐射的反射和传播。

3. 电磁过滤电磁过滤是通过对电信号进行处理，降低电磁辐射的干扰。
