c级电磁屏蔽机柜标准

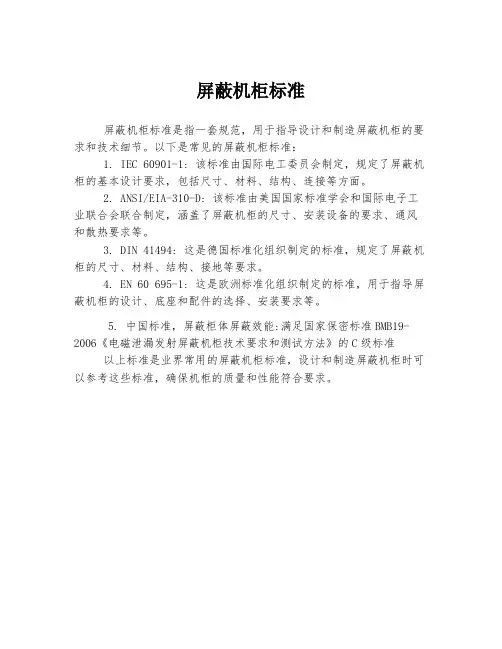

屏蔽机柜标准
屏蔽机柜标准是指一套规范，用于指导设计和制造屏蔽机柜的要求和技术细节。

以下是常见的屏蔽机柜标准：
1. IEC 60901-1: 该标准由国际电工委员会制定，规定了屏蔽机柜的基本设计要求，包括尺寸、材料、结构、连接等方面。

2. ANSI/EIA-310-D: 该标准由美国国家标准学会和国际电子工业联合会联合制定，涵盖了屏蔽机柜的尺寸、安装设备的要求、通风和散热要求等。

3. DIN 41494: 这是德国标准化组织制定的标准，规定了屏蔽机柜的尺寸、材料、结构、接地等要求。

4. EN 60 695-1: 这是欧洲标准化组织制定的标准，用于指导屏蔽机柜的设计、底座和配件的选择、安装要求等。

5. 中国标准，屏蔽柜体屏蔽效能:满足国家保密标准BMB19-2006《电磁泄漏发射屏蔽机柜技术要求和测试方法》的C级标准以上标准是业界常用的屏蔽机柜标准，设计和制造屏蔽机柜时可以参考这些标准，确保机柜的质量和性能符合要求。

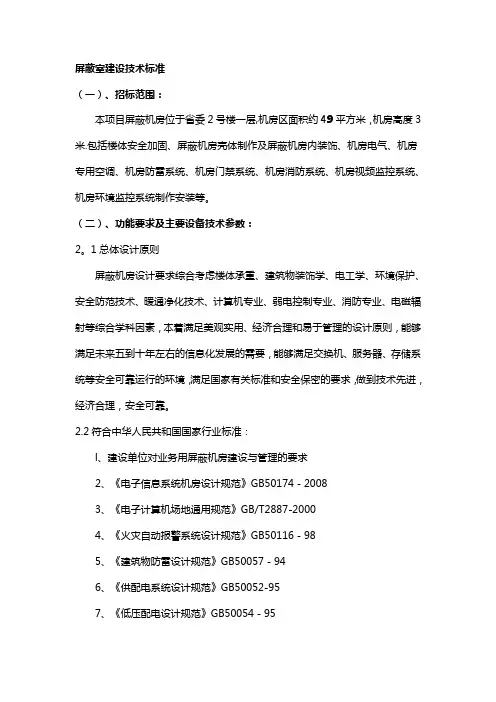

屏蔽室建设技术标准（一）、招标范围：本项目屏蔽机房位于省委2号楼一层，机房区面积约49平方米，机房高度3米。

包括楼体安全加固、屏蔽机房壳体制作及屏蔽机房内装饰、机房电气、机房专用空调、机房防雷系统、机房门禁系统、机房消防系统、机房视频监控系统、机房环境监控系统制作安装等。

（二）、功能要求及主要设备技术参数：2.1总体设计原则屏蔽机房设计要求综合考虑楼体承重、建筑物装饰学、电工学、环境保护、安全防范技术、暖通净化技术、计算机专业、弱电控制专业、消防专业、电磁辐射等综合学科因素，本着满足美观实用、经济合理和易于管理的设计原则，能够满足未来五到十年左右的信息化发展的需要，能够满足交换机、服务器、存储系统等安全可靠运行的环境，满足国家有关标准和安全保密的要求，做到技术先进，经济合理，安全可靠。

2.2符合中华人民共和国国家行业标准：l、建设单位对业务用屏蔽机房建设与管理的要求2、《电子信息系统机房设计规范》GB50174－20083、《电子计算机场地通用规范》GB/T2887-20004、《火灾自动报警系统设计规范》GB50116－985、《建筑物防雷设计规范》GB50057－946、《供配电系统设计规范》GB50052—957、《低压配电设计规范》GB50054－958、《计算机站场地技术条件》GB2887－899、《计算机站场地安全要求》GB9361-8910、《通讯机房静电防护通则》YD/T754—9511、《环境电磁卫生标准》GB9175—8812、《电磁辐射防护规定》GB8702—8813、《电子计算机房施工和验收规范》（SJ/T 30003-93）14、《工业企业通信接地设计规范》（BJ79－85）15、《通风与空调工程施工及验收规范》（GB 5O243－97）16、《建筑内部装修设计防火规范》（GB 50222－95）17、《电气装置安装工程电气设备交接试验标准》（GB50150－91）18、《工业企业照明设计标准》（TJ34-79 50222－95）19、室内装饰工程质量规范（QB-1838-93）20、民用建筑电气设计规范（JGJ/T16-92）21、建筑装饰工程施工及验收规范（JGJ73-91）22、《气体灭火系统施工及验收规范》GB50263—200723、电磁泄漏发射屏蔽机柜技术要求和测试方法BMB19-200624、处理涉密信息的电磁屏蔽室的技术要求和测试方法BMB3-199925、涉密信息设备使用现场的电磁泄露发射防护要求BMB5-2000以上提供的技术文件中所列的设计、施工、验收的国家规范如有停用或废止的，应以相应的最新版本为准。

屏蔽室建设技术标准（一）、招标范围：本项目屏蔽机房位于省委2号楼一层,机房区面积约49平方米，机房高度3米.包括楼体安全加固、屏蔽机房壳体制作及屏蔽机房内装饰、机房电气、机房专用空调、机房防雷系统、机房门禁系统、机房消防系统、机房视频监控系统、机房环境监控系统制作安装等。

（二）、功能要求及主要设备技术参数：2。

1总体设计原则屏蔽机房设计要求综合考虑楼体承重、建筑物装饰学、电工学、环境保护、安全防范技术、暖通净化技术、计算机专业、弱电控制专业、消防专业、电磁辐射等综合学科因素，本着满足美观实用、经济合理和易于管理的设计原则，能够满足未来五到十年左右的信息化发展的需要，能够满足交换机、服务器、存储系统等安全可靠运行的环境，满足国家有关标准和安全保密的要求，做到技术先进，经济合理，安全可靠。

2.2符合中华人民共和国国家行业标准：l、建设单位对业务用屏蔽机房建设与管理的要求2、《电子信息系统机房设计规范》GB50174－20083、《电子计算机场地通用规范》GB/T2887-20004、《火灾自动报警系统设计规范》GB50116－985、《建筑物防雷设计规范》GB50057－946、《供配电系统设计规范》GB50052-957、《低压配电设计规范》GB50054－958、《计算机站场地技术条件》GB2887－899、《计算机站场地安全要求》GB9361—8910、《通讯机房静电防护通则》YD/T754-9511、《环境电磁卫生标准》GB9175—8812、《电磁辐射防护规定》GB8702-8813、《电子计算机房施工和验收规范》(SJ/T 30003-93）14、《工业企业通信接地设计规范》（BJ79－85）15、《通风与空调工程施工及验收规范》(GB 5O243－97）16、《建筑内部装修设计防火规范》（GB 50222－95）17、《电气装置安装工程电气设备交接试验标准》（GB50150－91）18、《工业企业照明设计标准》（TJ34-79 50222－95)19、室内装饰工程质量规范（QB-1838-93)20、民用建筑电气设计规范（JGJ/T16-92)21、建筑装饰工程施工及验收规范(JGJ73-91）22、《气体灭火系统施工及验收规范》GB50263-200723、电磁泄漏发射屏蔽机柜技术要求和测试方法BMB19-200624、处理涉密信息的电磁屏蔽室的技术要求和测试方法BMB3-199925、涉密信息设备使用现场的电磁泄露发射防护要求BMB5—2000以上提供的技术文件中所列的设计、施工、验收的国家规范如有停用或废止的，应以相应的最新版本为准。

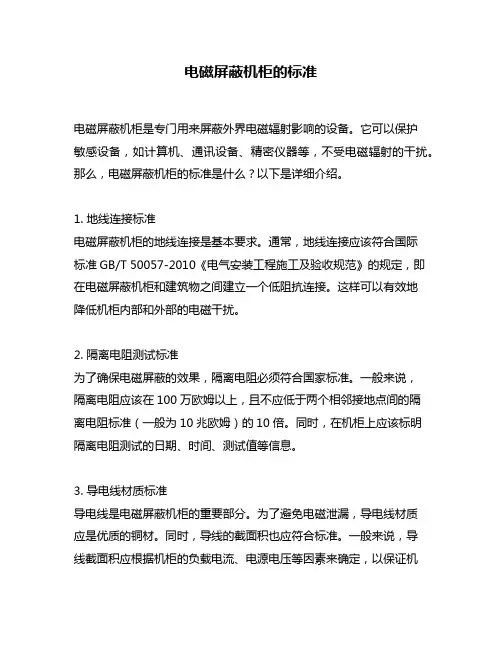

电磁屏蔽机柜的标准电磁屏蔽机柜是专门用来屏蔽外界电磁辐射影响的设备。

它可以保护敏感设备，如计算机、通讯设备、精密仪器等，不受电磁辐射的干扰。

那么，电磁屏蔽机柜的标准是什么？以下是详细介绍。

1. 地线连接标准电磁屏蔽机柜的地线连接是基本要求。

通常，地线连接应该符合国际标准GB/T 50057-2010《电气安装工程施工及验收规范》的规定，即在电磁屏蔽机柜和建筑物之间建立一个低阻抗连接。

这样可以有效地降低机柜内部和外部的电磁干扰。

2. 隔离电阻测试标准为了确保电磁屏蔽的效果，隔离电阻必须符合国家标准。

一般来说，隔离电阻应该在100万欧姆以上，且不应低于两个相邻接地点间的隔离电阻标准（一般为10兆欧姆）的10倍。

同时，在机柜上应该标明隔离电阻测试的日期、时间、测试值等信息。

3. 导电线材质标准导电线是电磁屏蔽机柜的重要部分。

为了避免电磁泄漏，导电线材质应是优质的铜材。

同时，导线的截面积也应符合标准。

一般来说，导线截面积应根据机柜的负载电流、电源电压等因素来确定，以保证机柜内部的稳定性和安全性。

4. 地线规格标准电磁屏蔽机柜的地线规格同样是需要符合国家标准。

一般来说，地线应经过特殊处理，如镀锌、镀银等，以确保导电、抗腐蚀等特性。

地线的截面积一般应大于2.5mm2。

5. 保护屏蔽效果标准电磁屏蔽机柜的保护屏蔽效果也是需要符合国家标准的。

通常，保护效果应符合GB13837-1992《屏蔽仪器和设备测量方法》，即屏蔽的衰减值应达到50dB或以上。

这样可以有效地隔离机柜内外的电磁干扰，保证设备的正常运行。

综上所述，电磁屏蔽机柜的标准是非常严格的，需要符合国际和国家标准的要求。

只有在符合这些标准的前提下，它才能保证设备正常运行，确保业务的顺利开展。

如果您需要购买电磁屏蔽机柜，请务必注意这些标准，选择符合要求的产品。

屏蔽室建设技术标准（一）、招标范围：本项目屏蔽机房位于省委2号楼一层，机房区面积约49平方米，机房高度3米。

包括楼体安全加固、屏蔽机房壳体制作及屏蔽机房内装饰、机房电气、机房专用空调、机房防雷系统、机房门禁系统、机房消防系统、机房视频监控系统、机房环境监控系统制作安装等。

（二）、功能要求及主要设备技术参数：2.1总体设计原则屏蔽机房设计要求综合考虑楼体承重、建筑物装饰学、电工学、环境保护、安全防范技术、暖通净化技术、计算机专业、弱电控制专业、消防专业、电磁辐射等综合学科因素，本着满足美观实用、经济合理和易于管理的设计原则，能够满足未来五到十年左右的信息化发展的需要，能够满足交换机、服务器、存储系统等安全可靠运行的环境，满足国家有关标准和安全保密的要求，做到技术先进，经济合理，安全可靠。

2.2符合中华人民共和国国家行业标准：l、建设单位对业务用屏蔽机房建设与管理的要求2、《电子信息系统机房设计规范》GB50174－20083、《电子计算机场地通用规范》GB/T2887-20004、《火灾自动报警系统设计规范》GB50116－985、《建筑物防雷设计规范》GB50057－946、《供配电系统设计规范》GB50052—957、《低压配电设计规范》GB50054－958、《计算机站场地技术条件》GB2887－899、《计算机站场地安全要求》GB9361-8910、《通讯机房静电防护通则》YD/T754—9511、《环境电磁卫生标准》GB9175—8812、《电磁辐射防护规定》GB8702—8813、《电子计算机房施工和验收规范》（SJ/T 30003-93）14、《工业企业通信接地设计规范》（BJ79－85）15、《通风与空调工程施工及验收规范》（GB 5O243－97）16、《建筑内部装修设计防火规范》（GB 50222－95）17、《电气装置安装工程电气设备交接试验标准》（GB50150－91）18、《工业企业照明设计标准》（TJ34-79 50222－95）19、室内装饰工程质量规范（QB-1838-93）20、民用建筑电气设计规范（JGJ/T16-92）21、建筑装饰工程施工及验收规范（JGJ73-91）22、《气体灭火系统施工及验收规范》GB50263—200723、电磁泄漏发射屏蔽机柜技术要求和测试方法BMB19-200624、处理涉密信息的电磁屏蔽室的技术要求和测试方法BMB3-199925、涉密信息设备使用现场的电磁泄露发射防护要求BMB5-2000以上提供的技术文件中所列的设计、施工、验收的国家规范如有停用或废止的，应以相应的最新版本为准。

屏蔽机柜（技术规格书）目录1执行标准 (3)2技术指标 (3)3结构与工艺要求 (3)3.1 材料 (3)3.2 表面处理 (3)3.3 结构外观 (3)3.4 颜色要求 (4)3.5 其它要求 (4)3.5.1 固定安装要求 (4)3.5.2 包装要求 (4)采用木箱包装方式，包装牢固可靠。

(4)4涂装工艺要求 (4)5随机资料要求 (4)6设备装箱单要求 (4)1 执行标准1)屏蔽机柜执行国家GB12190-90、GGBB1-1999、BMB3-1999的有关要求；2)屏蔽效能符合军标GJBz20219-94《军用电磁屏蔽室通用技术要求和检验方法》3)符合国家保密标准GBB1-1999《信息设备电磁泄露发射限值》中的B级要求，2 技术指标1)适用于安装以U为单元高度、宽度为19″的系列设备，机柜内部安装空间的高度≥37U；2)机柜尺寸：外形尺寸680mm*1100mm*2000mm ，可按要求定制尺寸；3)★采用厚度不小于1.5mm优质冷轧钢板焊接成的全密闭的箱体，经镀锌与油漆等防腐处理，满足国家保密标准BMB19-2006《电磁泄露发射屏蔽机柜技术要求和测试方法》C级标准（提供第三方检测报告）；4)★产品满足军用信息安全产品认证，需提供证书；5)机柜内部配装部件：可调节位置的19″系列孔骨架、隔层板、L支架等；6)屏蔽门：采用前门配置，配置指纹锁或密码锁；7)电源滤波器：具有宽抑制频带和高插入损耗，配置2路，每路220V 16A；8)电源插座与开关：配置2个8位PDU，19英寸安装，16A输入，8位国标10A 输出并配3米电源线；9)通风波导管：配置蜂窝型通风波导窗2只，规格300 mm╳400mm，位于屏蔽机柜壳体上下层，顶部波导窗设有轴流风机1组；10)光纤波导管：采用光纤波导管，配置10根；11)网线波导管：采用铜质收紧波导管，配置10根；12)机柜4根内立柱都必须有以U为单位的高度标志线；13)颜色黑色，结构坚固，外型美观，移动方便，安放平稳。

结构件电磁兼容设计规范1、概述：本规范规定了结构件电磁兼容设计（主要是屏蔽和接地）的设计指标、设计原则和具体设计方法。

本规范适应于结构设计人员进行结构件的电磁兼容设计，目的是规范机电协调中电磁兼容方面的内容，指导结构设计人员正确地选择方案和进行详细设计。

下列标准包含的条文，通过在本标准中引用而构成本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GJB 1046《舰船搭接、接地、屏蔽、滤波及电缆的电磁兼容性要求和方法》GJB 1210《接地、搭接和屏蔽设计的实施》GJB/Z 25《电子设备和设施的接地搭接和屏蔽设计指南》MIL-HDBK-419 《电子设备和设施的接地搭接和屏蔽》IEC 61587-3 （草案）《第三部分： IEC 60917-... 和 IEC 60297-... 系列机箱、机柜和插箱屏蔽性能试验》《结构件分类描述优化方案及图号缩写规则》术语本规范中的专业术语符合 IEC50-161 《电磁兼容性术语》的规定。

2、设计程序要求对于有EMC 要求的项目的开发程序，在遵守部门现有的结构造型设计流程基础上，提出以下特殊的要求：所有需要考虑屏蔽的A 类项目以及产品定位为海外市场的所有项目，必须通过EMC 方案评审后才能进行详细的设计；对于 C 级以上屏蔽等级（具体级别划分见 5.1）要求的项目，方案评审时必须提交详细的 EMC 设计方案（包括屏蔽体的详细结构和具体处理措施）；对于 C 级以上屏蔽等级的项目，样机评审时必须提交屏蔽效能测试报告；除通用结构件（例如 19" 标准机柜）外，如果样机的屏蔽效能测试结果达不到设计134指标的要求，只要整机（产品）的EMC 测试中相应指标符合要求，结构件可以不要求再作优化。

3、屏蔽效能等级3.1、屏蔽效能等级的划分一般结构件的屏蔽效能分为以下六个等级，各级屏蔽效能指标规定如下：E级: 30-230 MHz 20 dB；230-1000 MHz 10 dBD 级：30-230 MHz 30 dB；230-1000 MHz 20 dBC级: 30-230 MHz 40 dB；230-1000 MHz 30 dBB 级：30-230 MHz 50 dB；230-1000 MHz 40 dBA 级：30-230 MHz 60 dB；230-1000 MHz 50 dBT级：比A级高10dB或者以上，和/或对低频磁场、1GHz以上平面波屏蔽效能有特殊需求。

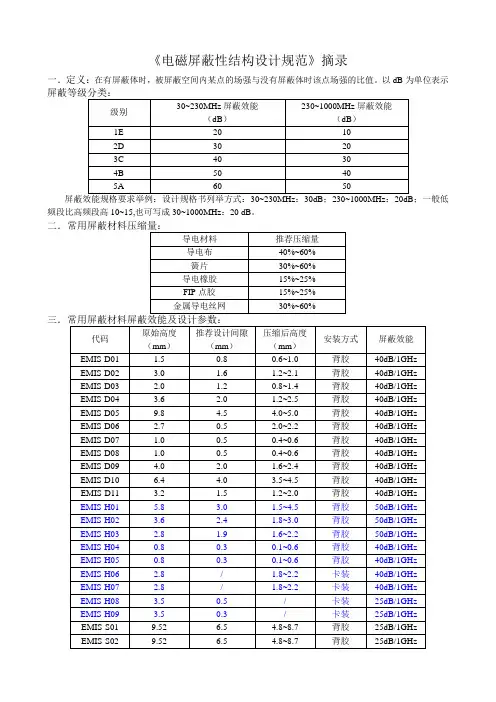

《电磁屏蔽性结构设计规范》摘录一．定义：在有屏蔽体时，被屏蔽空间内某点的场强与没有屏蔽体时该点场强的比值。

以dB为单位表示；一般低频段比高频段高10~15,也可写成30~1000MHz：20 dB。

四．紧固方式缝隙搭边深度值超过30mm时，作用不明显；推荐缝隙搭边深度：15~25mm。

五．局部开孔定义：数量不多的开孔根据经验：开口最大尺寸小于电磁波波长的1/20时，屏蔽效能20 dB；开口最大尺寸小于电磁波波长的1/50时，屏蔽效能30 dB。

例如：屏蔽效能为20 dB/1GHz时，局部开孔的最大尺寸应小于15mm。

一．提高缝隙的屏蔽效能可采取以下几种措施：增加缝隙深度、减小缝隙的最大长度尺寸、减小缝隙中紧固点的间距、增强基材的刚性和表面光洁度。

二．影响穿孔金属板屏蔽效能的最大因素是开孔的最大尺寸，其次是孔深，影响最小的是孔间距。

三．针对电缆穿透问题，可采取：在电缆出屏蔽体时增加滤波，或采用屏蔽电缆，同时屏蔽电缆屏蔽层与屏蔽体之间要良好电接触。

四．屏蔽方案1.机柜屏蔽：成本较高，由于缺陷较多，屏蔽效能一般不能做到太高。

2.插箱/子架屏蔽：对于屏蔽电缆的接地和增加滤波都比较方便，适合大量出线的产品。

3.单板/模块屏蔽：结构复杂，成本较高，对散热不利。

4.单板局部屏蔽：在无线产品中较常见，主要通过安装屏蔽盒实现，实现较容易。

原则上，最靠近辐射源的屏蔽措施是最有效和最经济的；一般说，屏蔽需求导致结构件成本增加10%~20%左右。

五．缝隙屏蔽设计1.紧固点连接缝隙屏蔽效能最主要的影响因素是缝隙的最大尺寸和缝隙深度，减小紧固点间距、增加连接零件刚性。

2.增加缝隙深度单排紧固时缝隙深度超过30mm后屏蔽效能差别就不明显，一般推荐值为15~25mm。

增加缝隙深度可采取一些迷宫或嵌入式结构，或采用双排紧固点方式（最好将两排紧固点错开分布）。

3.紧固点间距下表是按照DKBA0.460.0031屏蔽效能测试方法得出的单排紧固点缝隙在不同间距下的屏蔽效能，测试样品T=1.5mm，大小600×600mm。

屏蔽室建设技术标准（一）、招标范围：本项目屏蔽机房位于省委2号楼一层，机房区面积约49平方米，机房高度3米。

包括楼体安全加固、屏蔽机房壳体制作及屏蔽机房内装饰、机房电气、机房专用空调、机房防雷系统、机房门禁系统、机房消防系统、机房视频监控系统、机房环境监控系统制作安装等。

（二）、功能要求及主要设备技术参数：2.1总体设计原则屏蔽机房设计要求综合考虑楼体承重、建筑物装饰学、电工学、环境保护、安全防范技术、暖通净化技术、计算机专业、弱电控制专业、消防专业、电磁辐射等综合学科因素，本着满足美观实用、经济合理和易于管理的设计原则，能够满足未来五到十年左右的信息化发展的需要，能够满足交换机、服务器、存储系统等安全可靠运行的环境，满足国家有关标准和安全保密的要求，做到技术先进，经济合理，安全可靠。

2.2符合中华人民共和国国家行业标准：l、建设单位对业务用屏蔽机房建设与管理的要求2、《电子信息系统机房设计规范》GB50174－20083、《电子计算机场地通用规范》GB/T2887-20004、《火灾自动报警系统设计规范》GB50116－985、《建筑物防雷设计规范》GB50057－946、《供配电系统设计规范》GB50052—957、《低压配电设计规范》GB50054－958、《计算机站场地技术条件》GB2887－899、《计算机站场地安全要求》GB9361-8910、《通讯机房静电防护通则》YD/T754—9511、《环境电磁卫生标准》GB9175—8812、《电磁辐射防护规定》GB8702—8813、《电子计算机房施工和验收规范》（SJ/T 30003-93）14、《工业企业通信接地设计规范》（BJ79－85）15、《通风与空调工程施工及验收规范》（GB 5O243－97）16、《建筑内部装修设计防火规范》（GB 50222－95）17、《电气装置安装工程电气设备交接试验标准》（GB50150－91）18、《工业企业照明设计标准》（TJ34-79 50222－95）19、室内装饰工程质量规范（QB-1838-93）20、民用建筑电气设计规范（JGJ/T16-92）21、建筑装饰工程施工及验收规范（JGJ73-91）22、《气体灭火系统施工及验收规范》GB50263—200723、电磁泄漏发射屏蔽机柜技术要求和测试方法BMB19-200624、处理涉密信息的电磁屏蔽室的技术要求和测试方法BMB3-199925、涉密信息设备使用现场的电磁泄露发射防护要求BMB5-2000以上提供的技术文件中所列的设计、施工、验收的国家规范如有停用或废止的，应以相应的最新版本为准。

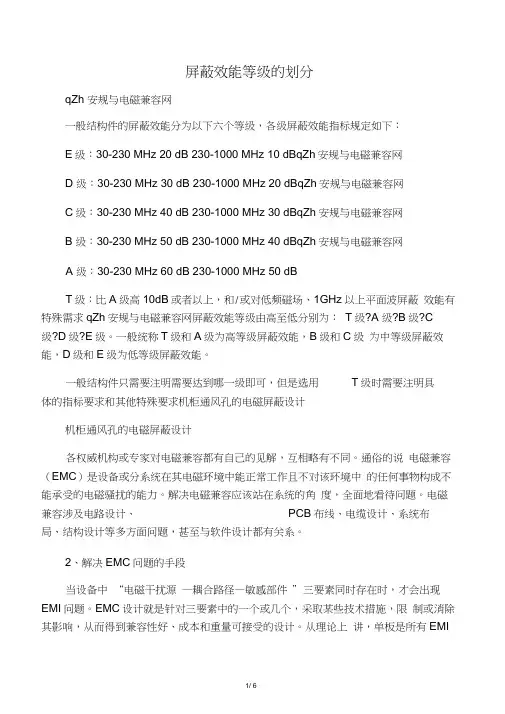

屏蔽效能等级的划分qZh 安规与电磁兼容网一般结构件的屏蔽效能分为以下六个等级，各级屏蔽效能指标规定如下：E级：30-230 MHz 20 dB 230-1000 MHz 10 dBqZh安规与电磁兼容网D 级：30-230 MHz 30 dB 230-1000 MHz 20 dBqZh安规与电磁兼容网C级：30-230 MHz 40 dB 230-1000 MHz 30 dBqZh安规与电磁兼容网B 级：30-230 MHz 50 dB 230-1000 MHz 40 dBqZh安规与电磁兼容网A 级：30-230 MHz 60 dB 230-1000 MHz 50 dBT级：比A级高10dB或者以上，和/或对低频磁场、1GHz以上平面波屏蔽效能有特殊需求qZh安规与电磁兼容网屏蔽效能等级由高至低分别为：T级?A 级?B级?C 级?D级?E级。

一般统称T级和A级为高等级屏蔽效能，B级和C级为中等级屏蔽效能，D级和E级为低等级屏蔽效能。

一般结构件只需要注明需要达到哪一级即可，但是选用T级时需要注明具体的指标要求和其他特殊要求机柜通风孔的电磁屏蔽设计机柜通风孔的电磁屏蔽设计各权威机构或专家对电磁兼容都有自己的见解，互相略有不同。

通俗的说电磁兼容（EMC）是设备或分系统在其电磁环境中能正常工作且不对该环境中的任何事物构成不能承受的电磁骚扰的能力。

解决电磁兼容应该站在系统的角度，全面地看待问题。

电磁兼容涉及电路设计、PCB布线、电缆设计、系统布局、结构设计等多方面问题，甚至与软件设计都有关系。

2、解决EMC问题的手段当设备中“电磁干扰源—耦合路径—敏感部件”三要素同时存在时，才会出现EMI问题。

EMC设计就是针对三要素中的一个或几个，采取某些技术措施，限制或消除其影响，从而得到兼容性好、成本和重量可接受的设计。

从理论上讲，单板是所有EMI问题的源头，即电磁干扰源”是EMC设计的重中之重。

应该花费90%的精力放在单板设计上面。

C级机房的建设标准主要包括以下方面：1.场地选择：机房应位于具有良好防尘、防潮、防雷、防电磁干扰等条件的位置，并远离易产生噪声、振动的设备。

2.建筑结构：机房应采用钢筋混凝土框架结构或钢结构，并具备足够的承载能力和稳定性。

3.地面处理：机房地面应平整、耐磨、防滑，并具备承载设备重量的能力。

4.墙面和天花板：机房墙面和天花板应采用防火、防水、易清洁的材料，并应平整、无缝隙。

5.门窗和通道：机房应设置防盗门窗，并应有紧急逃生通道。

在机房布局方面，应确保设备的通风散热和排放。

此外，C级数据中心机房还应具备以下特点：•防火及灭火系统：安装可靠的防火措施，如防火墙、防火隔断、烟雾探测器和灭火系统（如气体灭火系统或水喷雾系统），以防止火灾发生或扩散。

•供电系统：要求具备双路供电系统，即主供电和备用供电系统。

主供电系统应有稳定可靠的电源，并配备UPS电源和发电机组，以确保数据中心持续供电。

•网络和通信设备：配备先进的网络和通信设备，以构建可靠和高速的数据传输网络。

•空调和温控系统：具备强大的空调和温控系统，以调节机房的温度和湿度，确保设备的正常运行。

此外，对于屏蔽机房C级标准，还需要特别注意以下几点：•屏蔽效果：使用导电性能良好的金属网或金属板构建屏蔽室或屏蔽笼，将产生电磁辐射的计算机设备包围起来并良好接地，以抑制和阻挡电磁波在空中传播。

高性能的屏蔽室对电场、微波场和磁场的屏蔽效果应达到一定标准。

•屏蔽壳体：整个机房四周（包括地面和天花板）用金属钢板包围，形成屏蔽壳体，这是屏蔽机房的主要组成部分。

•安全增强：根据机房的重要程度，可以加入入侵检测系统、门禁和视频监控系统等来提高安全性。

综上所述，C级机房的建设标准是一个综合性的体系，涉及到机房选址、建筑结构、环境控制、防火安全、供配电、网络通信、电磁屏蔽等多个方面。

这些标准的制定和执行，旨在确保C级机房能够提供一个安全、稳定、高效的运行环境，满足业务需求。

在实际建设中，还需要结合具体情况和相关规范进行综合考虑。

屏蔽效能等级的划分qZh安规与电磁兼容网一般结构件的屏蔽效能分为以下六个等级，各级屏蔽效能指标规定如下：E级：30-230 MHz 20 dB；230-1000 MHz 10 dBqZh安规与电磁兼容网D级：30-230 MHz 30 dB；230-1000 MHz 20 dBqZh安规与电磁兼容网C级：30-230 MHz 40 dB；230-1000 MHz 30 dBqZh安规与电磁兼容网B级：30-230 MHz 50 dB；230-1000 MHz 40 dBqZh安规与电磁兼容网A级：30-230 MHz 60 dB；230-1000 MHz 50 dBT级：比A级高10dB或者以上，和／或对低频磁场、1GHz以上平面波屏蔽效能有特殊需求qZh安规与电磁兼容网屏蔽效能等级由高至低分别为：T级?A级?B级?C级?D级?E级。

一般统称T级和A级为高等级屏蔽效能，B级和C 级为中等级屏蔽效能，D级和E级为低等级屏蔽效能。

一般结构件只需要注明需要达到哪一级即可，但是选用T级时需要注明具体的指标要求和其他特殊要求机柜通风孔的电磁屏蔽设计各权威机构或专家对电磁兼容都有自己的见解，互相略有不同。

通俗的说电磁兼容（ EMC）是设备或分系统在其电磁环境中能正常工作且不对该环境中的任何事物构成不能承受的电磁骚扰的能力。

解决电磁兼容应该站在系统的角度，全面地看待问题。

电磁兼容涉及电路设计、 PCB布线、电缆设计、系统布局、结构设计等多方面问题，甚至与软件设计都有关系。

2 、解决 EMC 问题的手段当设备中“电磁干扰源—耦合路径—敏感部件”三要素同时存在时，才会出现 EMI问题。

EMC设计就是针对三要素中的一个或几个，采取某些技术措施，限制或消除其影响，从而得到兼容性好、成本和重量可接受的设计。

从理论上讲，单板是所有EMI问题的源头，即“电磁干扰源”，是EMC设计的重中之重。

应该花费90%的精力放在单板设计上面。

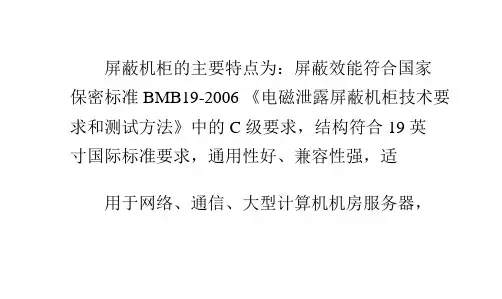

电磁屏蔽机柜技术要求一、技术规格和设备清单1.屏蔽柜体屏蔽效能：满足国家保密标准BMB19-2006《电磁泄漏发射屏蔽机柜技术要求和测试方法》的C级标准；结构符合19英寸国际标准要求，通用性好、兼容性强，用于网络、服务器，交换机路由器等设备的电磁防护。

具有国家保密局测评认证中心提供的认证证书（提供国家保密局测评证书）。

不接地时屏蔽柜对地电阻应大于1000Ω。

磁场：14KHz≥70dB；150KHz≥95dB电场：200KHz~50MHz≥100dB平面波：50MHz~1GHz≥100dB微波：1GHz~10GHz≥95dB2. 数量：1个型号:HLS-G型3.外观：美观大方（表面油漆颜色：黑色）；外形尺寸不小于700*700*2000（毫米）；净空间尺寸不小于468*550*1700（毫米）4．壳体：1.5mm厚的冷轧钢板焊接成的全密闭的箱体，经镀锌与油漆等防腐蚀处理；5．屏蔽门：优质材料经过精心制作与处理的屏蔽簧片、冷轧钢板焊接成的门扇组成的屏蔽门（带按锁）；6．设备支架：上下前后可调位置，配套螺栓20对；7. 放置服务器层板：普通标准2米机柜配置三块层板；8．通风波导窗：蜂窝型，上下各一套300*300mm，9．万向轮：结实耐用，多方向、多角度滑动自如。

10.轴流风机无故障运行时间大于18000小时，单只排风量1.4m3/min。

4只11.电源滤波器具有宽抑制频带和高的插入损耗；交流电220V×16A。

1套12.电器插座带漏电保护，16A，6位3孔1组13.网线进入屏蔽机柜需要转换光纤进入；14.光纤波导管Ф14*140镀锌光纤输导管（标准配置10根）15.接地铜带铜质 1个16.万向轮单只承重不小于200KG.4个17.电器插座与开关。

18.温湿度监控报警：机柜内部加装了温湿度检测装置，用于检测机柜内部的温度和湿度是否在机柜所承受的范围内，如果低于或超出，则会报警。

机柜门开关检测报警：在机柜门处安装了红外传感装置，用于监控机柜门是否正常关闭，未关闭是会报警。

电磁屏蔽机房电磁屏蔽机房首先要满足电磁屏蔽室的功能，还要满足现代机房的各种要求，其技术、设备、施工的要求相对较高。

所以，对实施单位的要求就相对较高，国内目前在这方面做得较好的专业公司有北京科海机房、陕西广天科技、深圳华安宝、常州雷宁、上海俊悦电子、北京安方科技、河北北方设计院等为数不多的几家公司（一定要选择为党委、政府、科研部门大量做过的单位来实施，以保证质量和信誉）。

无论是电磁兼容（EMC）领域，还是在机房装修与净化方面，屏蔽机房与普通机房有着不同的设计方式和协作工艺，为方便建设单位的建设要求，特此简介，敬请指正。

1.电磁屏蔽机房电磁屏蔽机房是一个依托“法拉第笼”原理的钢板结构的房子，包括六面壳体、门、窗等一般房屋要素，只是要求严密的电磁密封性能，并对所有进出管线作相应屏蔽处理，进而阻断电磁辐射出入。

对钢板的一致性、焊接和铆接工艺要求较高。

屏蔽机房目前有组合式、钢板焊接式、钢板直贴式及铜网式四大类。

现有一种柜式屏蔽机房比较适合小型单位使用，其性能优于屏蔽机柜，因其造价较低，在陕西和西北地区使用的相对较多，上海和陕西的两家公司都有相应的专利和制造。

2.主要功能：2.1隔离外界电磁干扰，保证室内电子、电气设备正常工作。

2.2阻断室内电磁辐射向外界扩散。

强烈的电磁辐射源应予以屏蔽隔离，防止干扰其他电子、电气设备正常工作甚至损害工作人员身体健康。

2.3防止电子通信设备信息泄漏，确保信息安全。

电子通信信号会以电磁辐射的形式向外界传播（即TEMPEST现象），敌方利用监测设备即可进行截获还原。

电磁屏蔽室是确保信息安全的有效措施。

2.4军事指挥通信要素必须具备抵御敌方电磁干扰的能力，在遭到电磁干扰攻击甚至核爆炸等极端情况下，结合其他防护要素，保护电子通信设备不受毁损、正常工作。

电磁脉冲防护室就是在电磁屏蔽室的基础上，结合军事领域电磁脉冲防护的特殊要求研制开发的特殊产品。

3.电磁屏蔽性能参数：电磁屏蔽室性能主要用综合屏蔽效能（SE）描述，单位dB SE＝20 logE0/E1 E0：屏蔽前电磁辐射强度E1：屏蔽后电磁辐射强度具体屏蔽指标见产品系列简介4.电磁屏蔽室主要国家标准：4.1国家保密局：《处理涉密信息的电磁屏蔽室的技术要求和测试方法》BMB3-1999该标准将屏蔽室分为C级、B级，C级屏蔽室屏蔽效能高。

(1)屏蔽工程I.系统需求本项目屏蔽机房建设位置为大楼负一层。

屏蔽机房需按《军用涉密信息系统电磁屏蔽体等级划分和测量方法》（GJB5792-2006）中“C级”标准采用组装或现场焊接方式进行施工。

屏蔽室整体屏蔽效能指标要求达到《GJB5792-2006》B级标准。

本屏蔽工程分为屏蔽壳体、屏蔽门、滤波器、通风波导窗、各种波导、空调过壁处理等，充分利用金属板材对电磁波的吸收和反射作用，结合滤波、隔离等国内领先的屏蔽技术使该屏蔽工程具有较高的性能价格比。

方案中设计采用具有高屏蔽指标的壳体、高插入损耗的电源线滤波和信号线滤波、网络信号线采用先进的光隔离技术以及良好的接地，使屏蔽机房在防止信息设备辐射引起的信息泄漏的同时也能够防止外界强电磁场对系统的干扰，保证机器设备的安全运行。

由于屏蔽体所用钢板采用CO2保护焊焊接，同时使用高品质屏蔽门及其它过壁处理设备，可确保屏蔽机房长期使用屏蔽效能不会下降。

屏蔽机房要求单点接地，其接地阻值不大于1Ω。

为保证单点接地，屏蔽壳体做绝缘处理，采用10mm厚绝缘垫块，按600×600矩阵布置，一是保证地面受力均匀，二是达到标准规定的绝缘要求，绝缘电阻大于10KΩ。

II.屏蔽壳体方案中屏蔽机房壳体外径设计高度为3.50m，壳体内部净高约3.35m，整个壳体外形尺寸约为：7.35m×23m×3.5m，占地面积约169㎡。

屏蔽壳体由六面板体、支撑龙骨及壳体与地面及顶面之间的绝缘处理组成，钢板采用鞍钢优质冷轧钢板。

其中顶、墙钢板厚度为2mm，地面钢板厚度为3mm。

为增加钢板支撑强度及减小焊接时钢板的变形，所有钢板均在工厂中事先加工好，其中墙顶面钢板为折弯板，焊接工艺为CO2保护焊，工艺特点是：组成模块均经过折弯成型，焊接变形小，焊缝平。

整体机械性能达到以下要求：钢板不平度≤4mm/㎡，钢板墙面垂直度≤10mm，壳体抗震指标≥8级，整体均做防潮防锈处理。

（GJB5792-2006 C”级）
⊙产品用途：
主要用于涉密级别较高的计算机、网络服务器、交换机等网络信息设备的电磁信息安全防护；防止涉密电磁信息泄露到外部空间；防止外部电磁波的恶意干扰和攻击。

⊙结构组成及特点：
结构组成：
a.屏蔽壳体：冷轧钢板焊接成的全密闭箱体，经过镀锌与油漆等防
腐蚀处理。

b. 屏蔽门：优质材料经过精心制作与处理的屏蔽簧片、冷轧钢板焊接成的门扇组成的屏蔽门。

c. 滤波器：电源滤波器具有宽抑制频带和高的插入损耗。

d. 通风波导窗：蜂窝型通风波导窗，顶部波导窗设有微型轴流风机数只，单只排风量 min。

特点：
按经典的操作台形式，将显示器放置在台面上的屏蔽箱内，使屏蔽操作台简洁大方，操作方便；
