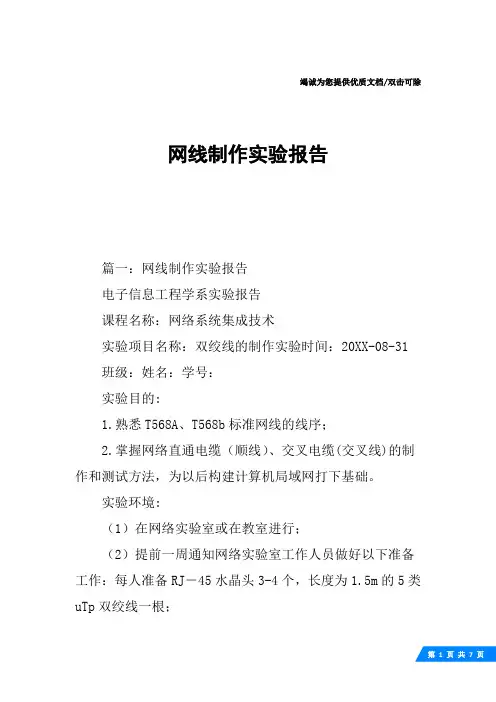

竭诚为您提供优质文档/双击可除网线制作实验报告篇一：网线制作实验报告电子信息工程学系实验报告课程名称：网络系统集成技术实验项目名称：双绞线的制作实验时间：20XX-08-31 班级：姓名：学号：实验目的:1.熟悉T568A、T568b标准网线的线序；2.掌握网络直通电缆（顺线）、交叉电缆(交叉线)的制作和测试方法，为以后构建计算机局域网打下基础。

实验环境:（1）在网络实验室或在教室进行；（2）提前一周通知网络实验室工作人员做好以下准备工作：每人准备RJ－45水晶头3-4个，长度为1.5m的5类uTp双绞线一根；（3）每5-10人一组，每组准备RJ－45压线钳一把和测试仪一套。

实验内容及过程:1）认识RJ-45连接器、网卡（RJ-45接口）和非屏蔽双绞线。

RJ-45连接器，俗称水晶头，用于连接uTp。

共有8个引脚，一般只使用了第1、2、3、6号引脚，各引脚的用途与网卡不相同。

各引脚的意义如下：引脚1接收（Rx+）；引脚2接收（Rx-）；引脚3发送（Tx+）；引脚6发送（Tx-）。

网卡上的RJ-45接口也有8个引脚，一般也只使用第1、2、3、6号引脚，其余的没有使用，各引脚的定义如下：引脚1发送（Tx+）；引脚2发送（Tx-）；引脚3接收（Rx+）；引脚6接收（Rx-）。

如图2-1所示为直连线和交叉线的线序。

图2-12）RJ-45专用剥线/压线钳，用于接驳水晶头。

如图2-2所示图2-23）网线测试仪或万用表，当网线两头接好后，用来测试线路是否通畅。

4）用剥线钳将双绞线外皮剥去，剥线的长度为13～15mm，不宜太长或太短。

5）用剥线钳将线芯剪齐，保留线芯长度约为1.5cm。

6）水晶头的平面朝上，将线芯插入水晶头的线槽中，所有8根细线应顶到水晶头的顶部（从顶部能够看到8种颜色），同时应当将外包皮也置入RJ-45接头之内，最后，用压线钳将接头压紧，并确定无松动现象。

如图2-3所示。

图2-37）将另一个水晶头以同样方式制作到双绞线的另一端。

一、实习目的本次电工实习网线制作实训旨在通过实际操作，让学生掌握网线的基本制作方法，了解网线结构及各类网线规格，提高动手实践能力，增强对网络通信原理的理解。

二、实习时间2023年3月15日至2023年3月17日三、实习地点XX学院电工实验室四、指导老师张老师五、实习内容1. 网线基础知识（1）了解网线的基本概念、分类及用途。

（2）掌握网线结构，包括外护套、屏蔽层、绝缘线芯、绞线等。

2. 网线制作工具及材料（1）学习网线制作工具的使用方法，如剥线钳、压线钳、网线钳等。

（2）熟悉网线制作材料，如网线、RJ45水晶头、网线压线等。

3. 网线制作步骤（1）剥线：使用剥线钳将网线外护套剥去，露出线芯。

（2）排列线芯：按照网线规格要求，将线芯按照顺序排列整齐。

（3）剪线：使用剪刀将排列好的线芯剪至相同长度。

（4）压线：将线芯插入RJ45水晶头，使用压线钳压紧线芯。

（5）检验：检查网线制作是否符合规格要求，确保网线质量。

4. 网线制作注意事项（1）剥线时注意不要损伤线芯。

（2）排列线芯时注意线芯顺序，确保网线规格正确。

（3）剪线时注意线芯长度一致，避免影响网线性能。

（4）压线时注意用力均匀，避免损坏线芯。

六、实习心得1. 通过本次实习，我对网线制作有了更加直观的认识，掌握了网线的基本制作方法。

2. 实践过程中，我学会了使用剥线钳、压线钳等工具，提高了动手实践能力。

3. 在制作网线的过程中，我深刻体会到理论知识与实际操作之间的联系，明白了学以致用的重要性。

4. 通过与同学们的合作，我学会了团队协作，共同完成实训任务。

5. 实习过程中，我认识到自己在理论知识、动手能力等方面还存在不足，需要继续努力提高。

七、总结本次电工实习网线制作实训，让我受益匪浅。

通过实际操作，我掌握了网线的基本制作方法，提高了动手实践能力。

同时，我也明白了理论知识与实际操作相结合的重要性。

在今后的学习中，我将继续努力，不断提高自己的综合素质，为成为一名优秀的电工打下坚实基础。

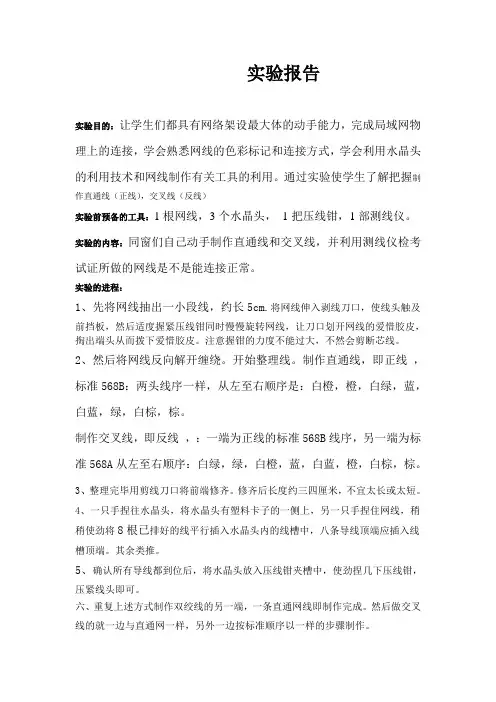

实验报告实验目的：让学生们都具有网络架设最大体的动手能力，完成局域网物理上的连接，学会熟悉网线的色彩标记和连接方式，学会利用水晶头的利用技术和网线制作有关工具的利用。

通过实验使学生了解把握制作直通线（正线），交叉线（反线）实验前预备的工具：1根网线，3个水晶头，1把压线钳，1部测线仪。

实验的内容：同窗们自己动手制作直通线和交叉线，并利用测线仪检考试证所做的网线是不是能连接正常。

实验的进程：1、先将网线抽出一小段线，约长5cm.将网线伸入剥线刀口，使线头触及前挡板，然后适度握紧压线钳同时慢慢旋转网线，让刀口划开网线的爱惜胶皮，掏出端头从而拨下爱惜胶皮。

注意握钳的力度不能过大，不然会剪断芯线。

2、然后将网线反向解开缠绕。

开始整理线。

制作直通线，即正线，标准568B：两头线序一样，从左至右顺序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

制作交叉线，即反线，：一端为正线的标准568B线序，另一端为标准568A从左至右顺序：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

3、整理完毕用剪线刀口将前端修齐。

修齐后长度约三四厘米，不宜太长或太短。

4、一只手捏往水晶头，将水晶头有塑料卡子的一侧上，另一只手捏住网线，稍稍使劲将8根已排好的线平行插入水晶头内的线槽中，八条导线顶端应插入线槽顶端。

其余类推。

5、确认所有导线都到位后，将水晶头放入压线钳夹槽中，使劲捏几下压线钳，压紧线头即可。

六、重复上述方式制作双绞线的另一端，一条直通网线即制作完成。

然后做交叉线的就一边与直通网一样，另外一边按标准顺序以一样的步骤制作。

7、再用测试仪测试网线制作是不是成功。

利用电缆检测仪检测制作的网线是不是正确连通。

将制作好的网线的两头别离插入电缆测试仪的两个插口，打开电源，制作的是直通线的话，若是接头制作正确，LED会依照序号逐对闪烁。

若是有LED不亮或LED不是按序号逐对闪亮，表示此网线接头制作有问题，应从头制作。

若是制作的是交叉线的话一端按橙、绿、蓝、棕排线白线在前，4，6互换，一端按绿、橙、蓝、棕排线白线在前，4，6互换）实验后的感受：开始要注意：剥与大拇指一样长就好了，一样2~3cm，有些双绞线电缆上含有一条柔软的尼龙绳，若是在剥除双绞线的外皮时感觉袒露出的部份太短，而无益于制作RJ-45接头时，能够紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就能够够取得较长的袒露线。

实验实习报告
实验名称：网线的制作和应用
一、实验目的：
通过本实验，在学习直连双绞线的工作原理的基础上，掌握直连双绞线的制作方法和在计算机网络中的应用。

二、实验内容：
1)掌握双绞线的组成。

2)掌握直连双绞线的用途。

3)掌握EIA/TIA 568A和EIA/TIA 568Br 线缆标准。

4)以EIA/TIA 568B标准为例，掌握直连双绞线的制作方法。

三、实验步骤及方法：
1)根据需要的长度截取了段双绞线，但最长不允许超过100m.
2)将双绞线的一端插入压线钳的剥线端，将双绞线的外皮剥去一小段，
大约1.2cm。

3)根据正确的排线顺序将双绞线插入RJ-45连接器，注意要看得到底，直
到在另一端可以清楚看到每根导线的铜线芯为止。

如果制作的是屏蔽的双绞线，还要注意将外面的一层金属屏蔽层压入RJ-45连接器的金属片下，不能脱离，否则起不到屏蔽的作用。

4)将RJ-45接头放入压线钳的RJ-45插座，然后用力压紧，使RJ-45接头
中的金属针压入到双绞线中，保证与导线的良好接触。

5)至此，双绞线一端的接头已制作好。

通过相同的方法，制作双绞线的
另一端。

四、实验结果：
1)利用双绞线测试工具进行测试;
2)用直连双绞线分别连接计算机上的网卡和交换机。

五、问题分析：
测试工具的所有指示灯亮，能够进行正常的通信。
