框架单元内力输出规则
框架单元输出的内力为：
P，轴力
V2，在1-2平面的剪力
V3，在1-3平面的剪力
T， 轴向扭矩（关于1轴）
M2， 在1-3平面的1弯矩（关于2轴）
M3， 在1-2平面的1弯矩（关于3轴）
这些内力和弯矩存在于沿框架长度的每一截面。

对于每一荷载样式和荷载组合，框架单元内力和弯矩在每一框架单元输出站计算并输出。

在表格中显示的框架单元输出，或在计算机屏幕上，打印至打印机或打印至文件，输出站的位置被从单元i-端计量的至输出站的绝对距离确定。

下图阐述了框架单元内力的符号规则。

符号规则可以用定义单元的正和负面来描述。

考虑一个通过2-3平面内单元的截面切割。

在此截面，正1面是其外法向（垂直于截面并指向截面外的箭头）位于正局部1轴方向的面。

在同一截面，负面是其外法向位于负局部1轴的面。

正2和3面是其外法向分别从中性轴位于正局部2和3轴的面。

注意下面关于框架单元内力的项：
右手定则适用于决定由双箭头显示的弯矩方向。

作用于正1面的正内力（P，V2和V3）及正轴向扭矩（T)朝向相应单元局部坐标轴的正方向。

例如，当作用于正1面的V2为正时，其朝向正局部2轴方向。

作用于负1面的正内力（P，V2和V3）及正轴向扭矩（T)朝向相应单元局部坐标轴的负方向。

例如，当作用于正1面的V2为正时，其朝向负局部2轴方向。

正M2引发在正3面的压缩和在负3面的拉伸。

正M3引发在正2面的压缩和在负2面的拉伸。

当存在沿单元长度的端部偏移时，内力和弯矩在支座表面输出，而不是在单元端部输出。

在端部偏移长度内不产生输出。

合集下载

Sap2000操作演练（组合结构）

Sap2000操作演练（组合结构）

Sap2000操作演练（组合结构）●操作演练●模型概要组合结构静⼒计算计算组合结构轴⼒、弯矩、剪⼒（算例来⾃《结构矩阵分析及程序设计》第145页）说明：建议⾃⼰试着独⽴完成这⼀题⽬。

如果你能独⽴完成分析过程，那么你可以跳过这⼀节。

如果你在建模中遇到问题，然后按照下列步骤进⾏操作。

●建⽴⼏何形状1.在状态栏中的下拉对话框中选择KN-m单位制2.从File功能表选择New Model﹍显现出样本模型的对话框。

3在弹出的对话框的Number of Grid Spaces中X direction编辑框中输⼊4Y direction编辑框中输⼊0Z direction编辑框中输⼊3在Grid Spacing中X direction编辑框中输⼊3X direction编辑框中输⼊1.0X direction编辑框中输⼊0.25按下OK屏幕上显现模型的3-D及2-D影象，右侧为位于Z=0.75的X-Y平⾯。

左侧视窗显现3-D透视。

5．点击3D-view窗⼝右上⾓“X”，关闭该窗⼝6. 点击窗⼝⼯具条上按钮，得到Y=0的X-Z平⾯7. 双击X⽅向最顶上的⽹格线7.在对话框中使Z location列表中0.75⾼亮度显⽰，并在编辑框中将其修改成-0.7。

按下Move Grid Line 按钮。

8.按下左边的⼯具条中Draw Frame Element按钮。

依次选择节点⽹格线的交点处1，2，3，4，5，6，4，右击⿏标键，顺次选择6，7，2，右击⿏标键，选择7，1点位置。

按下⼯具条中Set Element按钮，使Joints 和 Frames 两栏中labels选择框变成选择状态。

然后按下OK，如下图所⽰。

●定义材料属性9.从Define菜单选择Mat erials…打开材料属性定义对话框。

单击Click to选择框中的Add New Material选项.10．在弹出的对话框中接受Mat1为Material Name在Type of Design 中选择Other选项输⼊弹性模量值是否为3e7,将其他值改为0单击OK单击Click to选择框中的Add New Material选项接受Mat2为Material Name在Type of Design 中选择Other选项输⼊弹性模量值是否为2e8,将其他值改为0两次单击OK●定义截⾯类型11. 选择功能菜单Define中Frame Sections…项,打开截⾯定义对话框12.在右上⾓的下拉列表选择框中，单击I/Wide Flange区域，然后选择Add General ,然后在弹出的对话框中单击OK。

sap2000问题集

sap2000问题集

SAP2000 问题集1、柱子的偏心在sap2000里如何输入？2、SAP2000设置的截面如果需要转个90度，在哪设置？3、如何选择楼板单元类型？' q; X- g4、编辑菜单下的“分割面”和指定菜单下“面对象剖分选项”有什么区别？什么情况下要设定面对象剖分？5、从Autocad导入SAP2000注意的问题6、网架建模时，螺栓球的质量如何考虑？7、如何修改杆件容许长细比？8、SAP2000中如何实现SATWE的梁刚度放大？9、SAP2000中文版都贯入了哪些设计规范10、钢结构设计覆盖项中各个参数的含义：11、局部坐标系12、如何输入fy（屈服强度），fu（抗拉强度）？13、SAP20009.04版本中的“Pattern Live Load Factor”的含义？14、sap2000中的edge constrain的含义？15、在构件应力结果检查信息”细节“中出现：应力检查信息－Lambda_y>120*sqrt(235/fy)：phib is no longer correct （chinese 2002）。

我用的是sap2000 9.04版，杆件是否需要添加横向加劲肋呢？16、无支撑长度比怎么确定？17、关于Unbraced Length Ratio(Minor，LT)的问题18、sap2000v9.04可以进行单、双向导荷载吗？19、请问在sap2000里，板（shell）上的荷载是怎么传递的，是非得直接就传到了支承它的柱子上，还是可以通过设置一些约束使它先传到梁然后再传到柱？在输入面荷载的时候单位设置应该如何考虑比较好？20、楼面荷载传递到梁的问题21、sap里壳单元和梁单元的传力机制22、做设计时什么时候考虑P-detar效应？23、请问SAP2000校核钢结构构件稳定性吗?整体和局部?24、请问怎样用SAP2000进行屈曲分析？第一类稳定和第二类稳定怎么考虑?还有模态数根据什么确定?25、从非线性静力Pushover分析可得到几种类型的输出26、屈曲分析（BUCKLING），请问屈曲分析后极限荷载在什么地方能看到？27、SAP最简单简支梁挠度和理论解的误差？28、关于SAP风和地震荷载的的加载？29、sap2000中Multipliers是什么意思？？这和1.2×衡载，1.4×活载有什么关系？好像程序里面没有输入1.2/1.4的地方？自重它会自己乘以1.2吗？自重是不是只动认为是dead荷载而不用输入？30、关于分析工况的问题sap中有荷载组合还有分析工况，请问这两项都是什么意思，有什么关系嘛？31、板的网格细分如何进行？32、restrains和constrains的含义？？33、模态分析怎么理解？34、板配筋应该用哪个？35、Section is slender的含义？36、如何模拟节点的半刚性？？37、sap2000如何统计用钢量？38、用sap2000计算板内力的问题39、局部坐标系SAP2000问题精华集-011、柱子的偏心在sap2000里如何输入？; T8 y# T可以利用插入点命令来实现，assign>frame/cable/tendon>insert point ' F: O7 D! L/ S6V1 _/ ~; i) c2、SAP2000设置的截面如果需要转个90度，在哪设置？选择构件，菜单－指定－框架/索/筋—局部坐标—90度，即可。

SAP2000单元介绍

SAP2000单元介绍


Asolid 单元
Asolid 单元用于模拟受到轴对称荷载下的对称实体（Solids）
前言
Asolid 单元为一个 3 到 9 节点单元，用于模拟受到轴对称荷载的下轴对称结构。其采用 等方性公式（Hollings and Wilson，1997）单元模拟 3-D 轴对称实体的代表性 2-D 截面。对 称轴必须为整体坐标轴的 1，且单元必须位于整体坐标轴的主要平面上（即位于 X-Y，Y-Z， 或 Z-X 平面）。
温度荷载
温度荷载于 plane 单元产生温度应变。此应变依单元的温度膨胀系数和温度的改变而产 生。温度的变化基于单元的参考温度与单元荷载温度而得。温度的变化假定沿厚度方向为常 数。
应力输出
plane 单元应力类型的标准 2×2Gause 积分点计算并延伸至各节点。 应力于下述分析类型时才计算：荷载（Loads），振感（Modes），反应谱（Specs），应时 （Histories），组合（Combos）。压时分析得到分析的最大及最小时，并仅于定义个别 Histories Case 时作指定才输出。移动荷载（Moving Load）或包括移动荷载的组合皆无输出。 荷载及振感的主要值（Principal Values）及单元局部 1-2 面的主方向将会计计算出。 角度依逆时针方向为准（当从+3 方向看时）为从局部 1 轴至最大主要值的方向。 Plane 单元应力于如下标题后输出： PLANE ELEMENT STRESS 单一单元的所有结果一齐输出，单元依编号次序，每一分析类型所有单元节点皆输出应 力。 应力标题 S11，S22，S33 及 S12 对应于σ11，σ22，σ33 及σ12，依单元的局部坐标系，应 力σ12 及σ13 永远为 0，所以不输出。 标准 plane 单元输出例如图 26。

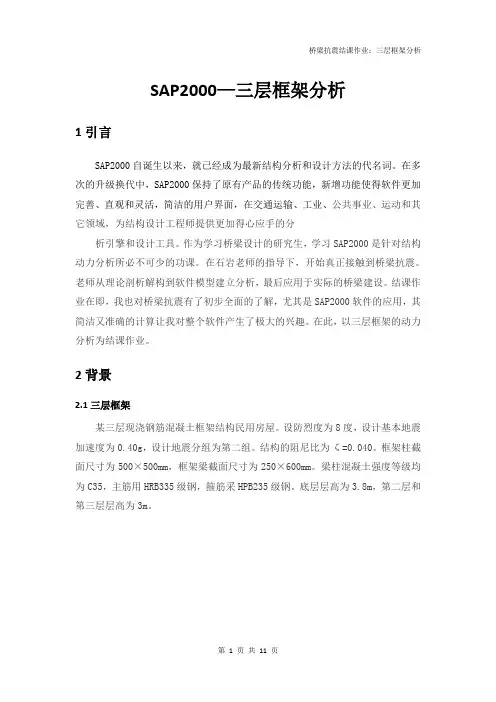

SAP2000—三层框架分析
