6随钻测量

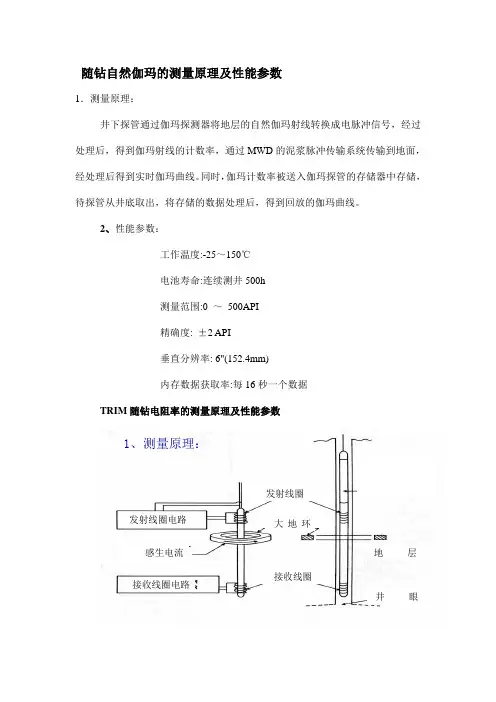

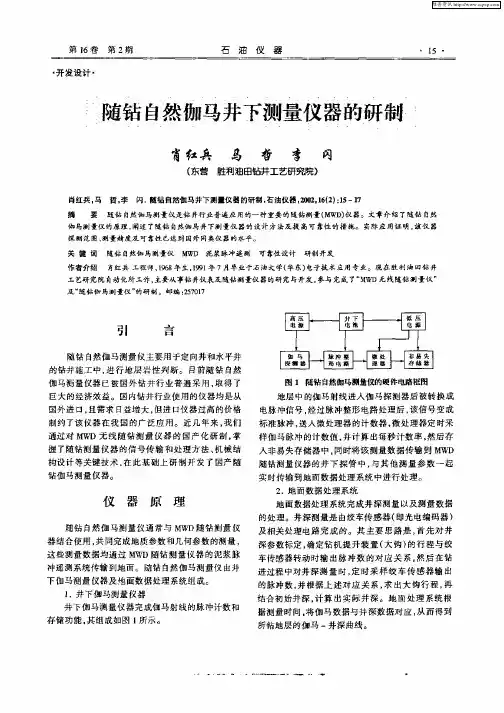

随钻自然伽玛的测量原理及性能参数1．测量原理：井下探管通过伽玛探测器将地层的自然伽玛射线转换成电脉冲信号，经过处理后，得到伽玛射线的计数率，通过MWD 的泥浆脉冲传输系统传输到地面，经处理后得到实时伽玛曲线。

同时，伽玛计数率被送入伽玛探管的存储器中存储，待探管从井底取出，将存储的数据处理后，得到回放的伽玛曲线。

2、性能参数：工作温度:-25～150℃电池寿命:连续测井500h测量范围:0 ～ 500API精确度: ±2 API垂直分辨率: 6"(152.4mm)内存数据获取率:每16秒一个数据TRIM 随钻电阻率的测量原理及性能参数地 层井 眼发射线圈接收线圈 感生电流大地环发射线圈电路接收线圈电路 1、测量原理：2 .性能参数•工作频率19.2kHz•工作温度范围-25 ～150°C•测量范围0.1 ohm.m ～2000 ohm.m •垂直分辨率12 ～24 " (0.305～0.610 m) •探测深度112 " (2.845m) @ 10 ohm.m84 "(2.130m) @ 1 ohm.m•泥浆类型水基,油基和饱和盐型•承受压力15,000psi (103.4 MPa) •最大工作排量750 GPM (47L/s)•电池寿命150 hours (连续测井) •数据点（内存记录）174,080 个电阻率值•记录参数视电阻率(Ra)温度(Ti)•记录速度8秒~200秒•设置延迟时间10天MWD+自然伽玛+电阻率MWD+伽玛电阻率电阻率探测短节上井前的准备1）去井队上测量好无磁钻铤长度，利用软件计算好加长杆长度，注意计算时不要忘记加一个COUPLING的长度。

2）根据清单准备仪器。

伽玛和电阻率上井清单地面系统1.伽玛接口箱DTU一台2.伽玛电缆一套3.深度传感器+配合接头二个4.悬重传感器+配合快速接头二个5.伽玛专用热敏打印机+打印纸一台6.电阻率接口箱一台7.电阻率电缆一根8.电阻率测试和内存数据回放盒一个9.电阻率串口装卸专用工具+专用尖嘴钳+卡簧+电阻率磁性开关各一个10.电阻率专用编程器一个11.电阻率专用计算机+软件井下仪器1.伽玛双D电池筒+双D电池+电池堵头+电池插销各二根2.伽玛探管+抗压筒3.电阻率专用SEA（目前为0251、0387、0496、0507一根）4.电阻率电池堵头+电池（视现场要求）5.电阻率短节+上下保护接头+电池短节（视现场要求配扣型）6.电阻率配合公母插头及根据现场无磁性钻铤长度所需的加长杆（注意必须精确获得无磁钻铤的长度和所要用的脉冲器的悬挂短节的长度，以此为依据计算电阻率加长杆的长度）7.电阻率所需的上下配合接头和拆装电阻率的连接接头以及提升接头（视现场要求配接头扣型）8.所需的各种密封圈串测试仪器，确保仪器正常工作仪器串接测试将仪器各个部分串接起来，用PC机监控仪器是否正常工作。

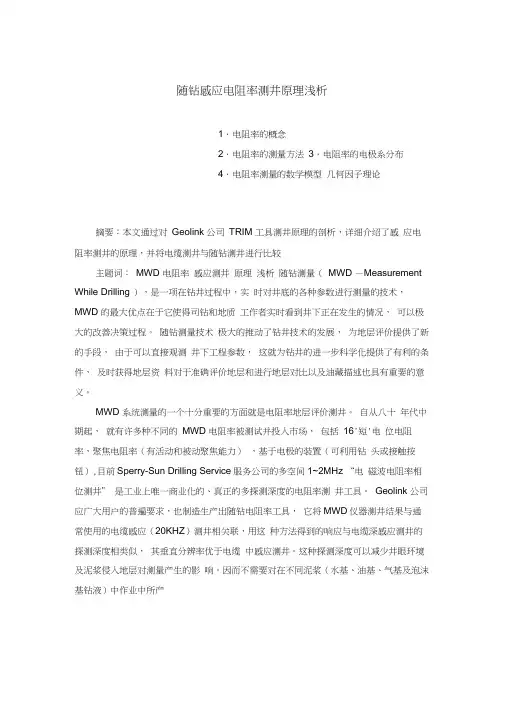

随钻感应电阻率测井原理浅析1．电阻率的概念2．电阻率的测量方法3．电阻率的电极系分布4．电阻率测量的数学模型几何因子理论摘要：本文通过对Geolink 公司TRIM 工具测井原理的剖析，详细介绍了感应电阻率测井的原理，并将电缆测井与随钻测井进行比较主题词：MWD 电阻率感应测井原理浅析随钻测量（MWD —Measurement While Drilling ），是一项在钻井过程中，实时对井底的各种参数进行测量的技术，MWD 的最大优点在于它使得司钻和地质工作者实时看到井下正在发生的情况，可以极大的改善决策过程。

随钻测量技术极大的推动了钻井技术的发展，为地层评价提供了新的手段，由于可以直接观测井下工程参数，这就为钻井的进一步科学化提供了有利的条件，及时获得地层资料对于准确评价地层和进行地层对比以及油藏描述也具有重要的意义。

MWD 系统测量的一个十分重要的方面就是电阻率地层评价测井。

自从八十年代中期起，就有许多种不同的MWD 电阻率被测试并投入市场，包括16'短'电位电阻率，聚焦电阻率（有活动和被动聚焦能力），基于电极的装置（可利用钻头或接触按钮）,目前Sperry-Sun Drilling Service服务公司的多空间1~2MHz “电磁波电阻率相位测井” 是工业上唯一商业化的、真正的多探测深度的电阻率测井工具。

Geolink 公司应广大用户的普遍要求，也制造生产出随钻电阻率工具，它将MWD仪器测井结果与通常使用的电缆感应（20KHZ）测井相关联，用这种方法得到的响应与电缆深感应测井的探测深度相类似，其垂直分辨率优于电缆中感应测井。

这种探测深度可以减少井眼环境及泥浆侵入地层对测量产生的影响。

因而不需要对在不同泥浆（水基、油基、气基及泡沫基钻液）中作业中所产生一系列复杂的环境影响进行校正，就能够得到 Rt （地层真实电阻率值） 电阻率的概念一种物质的导电性是指这种物质传导电流的能力，常用电阻率这一物理量来 表示，导电能力差的物质电阻率高，导电能力好的物质电阻率低。

2.2 LWD技术简介随钻测井（LWD——Logging While Drilling）是在随钻测量（MWD——Measurement While Drilling）基础上发展起来的、用于解决水平井和多分枝井地层评价及钻井地质导向而发展起来的一项新兴的测井综合应用技术。

随钻测井和随钻测量都是在钻井过程中同步进行的测量活动，实施随钻测井和随钻测量时都必须将测量工具装在接近钻柱底部的钻铤内，。

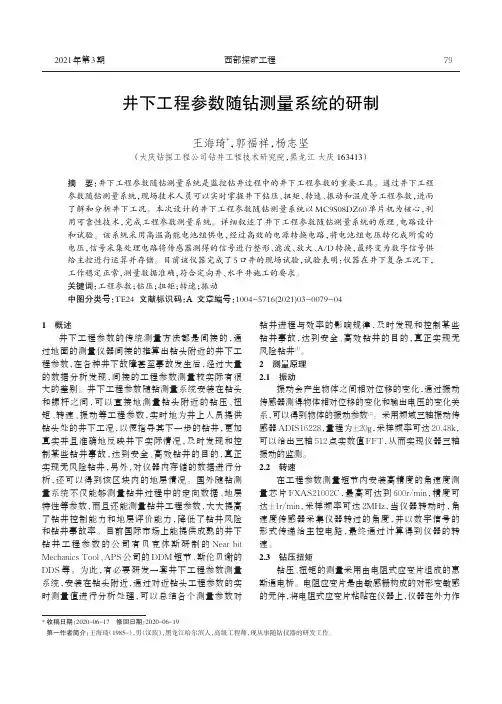

不同的是随钻测量主要测量井斜、井斜方位、井下扭矩、钻头承重等钻井工程参数，辅以测量自然伽马、电阻率等地球物理信息，用以导向钻井；而随钻测井则以测量钻过地层的地球物理信息为主，可以在钻井的同时获得电阻率、密度、中子、声波时差、井径、自然伽马等电缆测井所能提供的测井资料。

与MWD相比，LWD能提供更多、更丰富的地层信息。

2.2.1 L WD系统组成及工作方式随钻测井系统一般由井下仪器和井场信息处理系统两大部分组成。

前导模拟软件是井场信息处理系统的核心；井下仪器提供实时测量数据。

前导模拟软件完成大斜度井和水平井钻井设计、实时解释和现场决策，指导钻井施工。

随钻测井系统有实时数据传输方式和井下数据存储方式两种工作方式。

1）实时数据传输方式：将随钻测井仪在钻进时测量得到的信息实时传至驱动器，驱动器驱动脉冲发生器将这些信息采用特定的方式编码后传至地表压力传感器，地面信息处理与解码系统再将其转化为软件界面上可供显示或打印的数字化、图形化格式，为客户提供最终产品。

2）井下数据存储方式：将随钻测井仪器起下钻或钻进时采集到的信息存储于仪器的存储器内，待仪器的数据下载接口起至转盘面上约1.5米处，通过数据下载线将其传输到地表计算机内供处理、显示，一般可以在30min内提交处理好的数据磁盘并打印成图。

2.2.2 L WD主要功能及优点主要功能：测量井斜、方位、工具面等井眼几何参数。

随钻地质测井：采用实时和记忆方式同时进行地层参数的测量-- 电阻率、伽马、岩石密度、中子孔隙度。

煤矿井下近水平随钻测量定向钻孔轨迹设计与计算方法石智军;许超;李泉新【摘要】On the basis of basic theory of directional drilling and MWD technical characteristic in underground coal mine, design content, computational method and design process of directional borehole trajectory in underground coal mine were studied. By defining the basic parameters of borehole trajectory, building the coordinate system of borehole trajectory design, stipulating representing method of borehole trajectory graph, a method of directional borehole trajec-tory design and calculation, including plane design, section design and check was provided. Practical application proved that the method met the accuracy demands of the directional borehole design and guided drilling.%以定向钻进基础理论为依据，结合煤矿井下近水平随钻测量定向钻进技术特点，研究煤矿井下定向钻孔轨迹设计内容、计算方法及设计流程。

通过定义钻孔轨迹基本参数，建立钻孔设计坐标系以及规定钻孔轨迹图形表示方法，形成一套包括钻孔轨迹平面设计、剖面设计及轨迹参数校核等关键环节的钻孔轨迹设计和计算方法。

随钻测井技术最新进展及应用【摘要】随钻测井是一种能够既钻开地层又能同时对地层信息进行实时测量的钻井技术。

近年来水平井钻井、大斜度井活动使得随钻测井技术得到了发展，尤其是在海上钻井中随钻测井这种技术的利用率几乎是100%。

随钻遥测，随钻电法、核、声波、随钻地震以及核磁共振等技术在最近几年有着较大的发展空间和较好的发展前景。

随钻测井主要应用于地层评价以及地质导向。

我国在随钻测井这种技术的研究领域上，只有突破创新才能够跟上世界石油工业技术的前进步伐。

本文将系统的对随钻测井这种技术近些年的发展以及将来的趋势进行介绍。

【关键词】随钻测井需求随钻地震声波测井电阻率测井核磁共振应用1 市场需求带动随钻测井技术的发展由于在开采钻井的过程中时常会发生钻头偏离钻井轨迹的现象，通常是在对井眼轨迹设计的过程中产生了误差，导致钻头偏离现象的发生。

而这些现象的发生会造成开采过程中的资源物力的浪费，所以在钻井的过程中对其进行实时监控、钻井设计方案以及及时修改设计轨迹是十分必要的，而电缆测井这种技术无法解决上述问题，而随钻测井技术由于其可以将这些困扰解决使得其逐步发展起来，并成为当今钻井开采过程中获得实时信息的必要技术。

随钻测井参数可以反映地层的信息。

随钻测井在刚钻开地层、泥浆侵入地层刚开始发生的条件下进行，所得到的数据就是地层参数真值。

水平井、大斜度井以及复杂地层的经验不稳定时，可用随钻测井代替电缆测井以此来确保能够探测到地层信息得到测井资料。

这就避免了电缆测井遇卡、遇阻等事故。

随钻测井在钻井的同时可提供各个地层中的实时信息，用来预测地层压力及地层应力特殊的层段，为钻井及时提供信息。

减少钻井过程的资源物力的浪费，也大大的避免了钻井事故的发生。

2 随钻测井的近期发展及现状在二十世纪八十年代末九十年代初的时候，随钻测井技术只有中子孔隙度、伽马、光电因子、岩性密度、衰减电阻率和相移电阻率。

而在过去的这十几年里，随钻测井技术的发展突飞猛进，不仅是原有技术得到改进，而且还创新出许多新的方法。

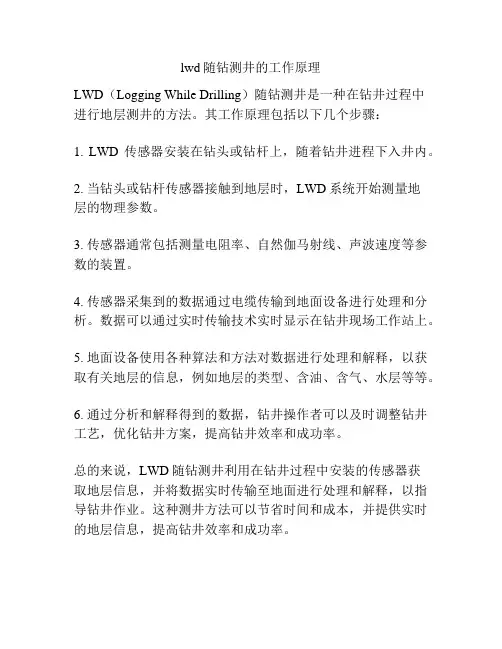

lwd随钻测井的工作原理
LWD（Logging While Drilling）随钻测井是一种在钻井过程中
进行地层测井的方法。

其工作原理包括以下几个步骤：
1. LWD传感器安装在钻头或钻杆上，随着钻井进程下入井内。

2. 当钻头或钻杆传感器接触到地层时，LWD系统开始测量地
层的物理参数。

3. 传感器通常包括测量电阻率、自然伽马射线、声波速度等参数的装置。

4. 传感器采集到的数据通过电缆传输到地面设备进行处理和分析。

数据可以通过实时传输技术实时显示在钻井现场工作站上。

5. 地面设备使用各种算法和方法对数据进行处理和解释，以获取有关地层的信息，例如地层的类型、含油、含气、水层等等。

6. 通过分析和解释得到的数据，钻井操作者可以及时调整钻井工艺，优化钻井方案，提高钻井效率和成功率。

总的来说，LWD随钻测井利用在钻井过程中安装的传感器获
取地层信息，并将数据实时传输至地面进行处理和解释，以指导钻井作业。

这种测井方法可以节省时间和成本，并提供实时的地层信息，提高钻井效率和成功率。

用定向探测仪进行随钻测量摘要在钻进过程中，用于测量地层导电率的定向仪器包括一个线圈阵列，它被放置在支撑部件（如：钻铤）内的套筒中，以及将测量信号进行转换的电路，以便进行数据存储和/或通过已知方法将该信号传送到地面上。

测量是通过感应测量的方法实现的，使用频率相对较低（10KHZ-200KHZ）的振荡磁场。

测量装置的径向反应值可以测得地层导电率的径向分布，以简化地质导向。

声明1．这是一个插入井眼的定向装置，它被用于在钻进中测量近井眼附近的岩石地层的电参数。

该装置包括：一个具有纵向轴的支撑部件，保证在其插入井眼时与井眼的轴平行；支撑部件中包含了一个侧套，其中放置了发射线圈，该线圈与一个信号发生器相连，该套中还包括一个接收线圈，它与发射线圈相隔，并与一个信号处理电路相连。

同时，一个呈反射状的导电装置也放在该套中，并与反射线圈相隔离。

2．如1中所述，将发射线圈和呈反射状的导电装置如此摆放是为了，通过信号发生器激励发射线圈，使该线圈产生一个与设备的纵轴方向上的不对称的磁场。

3．上面所述的呈反射状的导电装置与纵向轴大致平行。

4．在支撑部件中的定向装置是导电的，至少套中的呈反射状的导电装置是导电的。

5．上面所述的接收线圈包括一个主接收线圈和补偿接收线圈，二者反向相接。

6．5中所述的定向装置还包括由可渗磁材质构成的芯子，它至少被放置在发射或接收线圈之一中。

7．从横截面方向看，呈反射状的导电装置的形状为V形。

8．上面所述的信号处理电路用于分析接收线圈所接收信号的同相位和1/4相位偏差处的分量值。

9．信号发生器提供的是一个震荡电压，通常为正旋震荡电压，频率范围为1khz-200khz。

10．该定向装置所用的支撑部件是一个钻铤。

11．测量井眼附近岩层的电特性的不对称测量法包括如下步骤：用一个周期性信号激发发射线圈，通过接收线圈接收返回信号，处理该信号以得到测量结果。

12．返回信号的处理有以下步骤：将返回信号分离成一个与周期信号同相位的分量和一个与周期信号相差1/4相位周期的分量；并处理与周期信号相差1/4相位周期的分量以获得测量结果。
