1 技术讲课教案 主 讲 人：支刚 技术职称： 所在岗位：集控主值 讲课时间： 2010年 5月 6日 2

技 术 讲 课 教 案 培训题目：《电气防误闭锁培训 》

培训目的： 1. 保证二期工程各个节点的顺利圆满完成。 2. 熟悉防误闭锁基本原理。 3. 养成良好的操作习惯，严格遵守安全操作规程，杜绝人员误操作行为。 4、对正常运行操作过程中遇到的异常，要能够作出初步的故障、异常分析与处理能力等。 3

培训内容： 一、概述 防止电气误操作是电气专业管理的主要内容，电气误操作事件常伴随着设备事故跳闸、故障范围扩大、设备损坏、甚至人身伤害等事故的发生，因此现代电气对电气五防都非常重视，电气防误闭锁建立了多重制度（主要指安规规定）和多重闭锁方式，一方面从人的行为方面防止和减少误操作，另一方面根据不同设备从电气回路或者控制逻辑上分别设置防误闭锁，来防止在人的行为突破五防规定后误操作事件的发生。由于现在电气设备在电压等级和容量上越来越大，电气故障对系统的影响和经济损失越来越大，设置多重闭锁是必要的，如我厂的WFS系统就可以看成是在控制人的行为方面而增加的后备逻辑闭锁系统。 电气严格防范的五种恶性事故如下述，我们的防误工作也是围绕它们展开。 1、 防止带负荷拉、合刀闸； 2、 防止误入带电间隔 3、 防止误分、合断路器； 4、 防止带电挂接地线； 5、 防止带地线合刀闸。 二、控制人为误操作的措施： 严格按照安全规程的规定，规范执行电气倒闸操作，完全可以避免误操作事故的发生。但事故分析表明，由于操作人员在操作中偶发的精力分散，人员技术素质差以及责任心不强等等，在操作中违反操作票制度和组织措施，导致了误操作事故的发生。为此八十年代初期已开始组织在全国发供电电气设备上装设防误闭锁装置，采取技术措施，防止上述原因造成的误操作事故。十几年来，在加强组织措施的贯彻执行，提高人员技术素质和安全生产责任心的同时，大力开展加强防误闭锁工作，从而在电力生产规模迅速扩大的情况下，电气误操作事故得到大幅度下降。因此，防止误操作组织措施和技术措施是相辅相成的，不能有所偏废或削弱。 从人的方面考虑，国家颁布了电力安全工作规程（发电厂及变电所部分），从制度上规范人的行为，养成良好的操作习惯，防止和减少误操作事件的发生。包括保证安全的组织措施和技术措施，大家对规程很熟悉，在此只作简要讲述： 4

1、 组织措施： 在电气设备上工作，保证安全的组织措：工作票制度；工作许可制度；工作监护制度；工作间断、转移和终结制度。 这是我们必需掌握的，目前对应我厂工作票管理制度及操作票管理制度进行学习。 2、 技术措施： 停电；验电；装设接地线；悬挂标示牌和装设遮栏。 跟我们联系比较密切，最重要是验电，在挂接地线（包括6KV母线或进线分支送接地小车）、合接地刀闸（6号主变高压侧接地刀闸、4号启备变高压侧接地刀闸、）时不验电按误操作进行考核。对500KV系统GIS设备因无法验电或验电困难，我们采用间接验电，按安规规定要有两个及以上的间接证据证明无电，如隔离刀闸状态、电压表计指示等。但是500KV线路接地刀闸可以在避雷器均压环上直接验电，要求必需验电。 3、 对于安规规定中停送电操作顺序的解释： 安规（能源部版）第19条。对停电操作顺序必需按照断路器（开关）－负荷侧隔离刀闸－母线侧隔离刀闸的顺序依次操作，送电合闸顺序与此相反。原因是停电时：由于某种原因开关没有断开或者人员走走错间隔，发生带负荷拉刀闸引起电气故障时，先拉负荷侧隔离刀闸，线路开关还可以提供保护，并且缩小故障范围，如果先拉母线侧隔离刀闸时，提供保护的就是母线，故障跳闸的是母线，故障范围扩大。同样由于某种原因开关在合闸位置送电时先送母线侧刀闸，后合线路侧刀闸，发生带负荷和刀闸的是线路侧刀闸，线路开关提供保护，并且故障范围限定在线路，如果母线侧隔离刀闸烧坏，属于母线范围，停电范围扩大。 必须指出的是：当万一发生带负荷拉（合）刀闸时，严禁错误地将该刀闸再合上（拉开），以防再次发生带负荷合（拉）刀闸。 基于上述的解释，我们在停送电操作时还有另两个基本常识的要求，就是停电操作，必需所有操作结束后才允许断开开关控制电源和全部操作结束后才允许停用相关保护。送电操作必需是在操作接地刀闸和隔离刀闸前，投入所有相关保护和开关控制电源。否则无法提供带负荷拉合刀闸的保护。 4、电气操作执行控制过程： a、 接受发布命令：在安规中18条对此有明确规定，我们必需严格执行。编制的顺口溜如下： 5

1) 接受命令，弄清目的。 2) 查对系统，正确写票。 3) 模拟预演，核对无误。 4) 逐级审核，签字批准。 5) 唱票复诵，逐项操作。 6) 回检无误，汇报完毕。 b、 执行过程监护。执行严格的监护制度，操作前进行仔细核对：操作前四对照顺口溜如下： 1) 核对设备名称 2) 核对编号 3) 确认设备状态 4) 明确拉合闸方向 c、 遇到疑问坚持五不原则：当然有不同的顺口说法，大致如下 1) 不清楚不操作 2) 发生疑问不操作 3) 无票不操作 4) 违章不操作 5) 无监护不操作 d、 操作的站位监护和复诵，一定按安规严格执行，主要靠班组长值长在平时工作中严格控制，在此不作祥述。 5、防止电气误操作装置管理规定 第一条 为了加强防止电气误操作装置(以下简称防误装置)的管理，做好防误装置的选型、安装、验收、运行、维护和检修等工作，使其在电力安全生产中更好地发挥作用。根据《电业安全工作规程》(发电厂和变电所电气部分)、《防止电力生产重大事故的二十五项重点要求》等有关规程规定，制定本规定。 第二条 防误装置是防止工作人员发生电气误操作的有效技术措施。本规定所指的防误装置包括：微机防误、电气闭锁、电磁闭锁、机械联锁、机械程序锁、机械锁、带电显示装置等。 第三条 本规定适用于国家电网公司系统的变电站、换流站、发电厂(公司)等防误装置的管理。 6

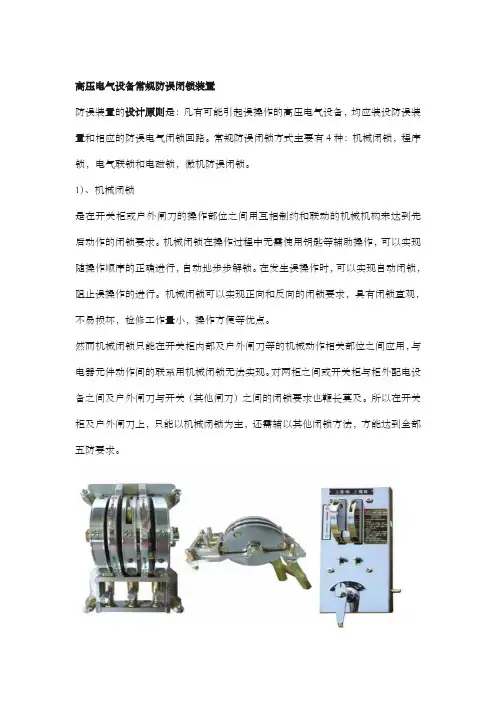

第四条 各区域、省(区、市)公司及直(代)管的供电公司(局)、发电厂(公司)应按照本规定，结合运行规程、反事故措施及现场实际情况，制定相应的管理办法或实施细则。 第五条 防误装置实行统一管理、分级负责的原则。管理工作归口于国家电网公司生产运营部，技术工作归口于中国电力科学研究院， 日常管理工作和运行维护工作由各区域、省(区、市)电网公司及直(代)管的供电公司(局)、发电厂(公司)分级实施，并配备防误装置专责人员。 第六条 各供电公司(局)、发电厂(公司)应定期对管辖范围内的防误装置进行试验、检查、维护、检修，以确保装置的正常运行。对新建或更新改造的电气设备，防误装置必须同步设计、同步施工、同步投运。 第七条 各级负责防误装置管理工作的领导以及有关专业人员均应熟悉本规定，并在选用、安装、验收、运行、维护和检修等工作中贯彻执行。 三、从技术上设置的电气防止误操作的闭锁：机械程序式闭锁装置 其核心用机械方式实现开关、刀闸、地刀、网门之间的相互闭锁。目前使用较多的是机械连杆传动闭锁、红绿翻牌和机械程序闭锁。 机械连杆传动闭锁 利用连杆传动直接在刀闸操作机构上安装机械闭锁装置。例如断路器在合位，此时不允许拉开隔离开关。如果去拉隔离开关，由于断路器和隔离开关操作机构之间的连杆作用，使得隔离开关拉不开，这样就实现了断路器和隔离开关之间的硬闭锁。 这种闭锁方法利用机械原理直接在断路器、隔离开关等设备的操作机构上安装闭锁装置，是可靠的。但它受到距离和空间的限制，只适用于单一间隔。然而电力系统的运行状态是一个整体概念，不同的运行方式下，各间隔之间存在不同的联锁关系。仅使用机械连锁传动闭锁装置不能满足这种用户要求。因此，作为一个厂站的防误闭锁系统还需要其它类型的闭锁装置。 2、电气型防误闭锁 电气型防误闭锁装置主要有：电气回路闭锁、电磁回路闭锁、电气报警、高压带电显示装置。 1）电气报警和高压带电显示装置主要对防止误入带电间隔和带电挂接地线起到提示报警的作用，主要用于固定高压开关柜、手车式开关柜中。 2）电气回路闭锁方式是直接在开关、刀闸的控制机构中引入辅助电气节点，构 7

成电气回路。根据各辅助节点的状态判断是否可以进行操作。当电气条件满足时，操作机构的电源接通，进行操作；否则，操作机构不能动作。3）电磁回路闭锁的原理同上，但它使用了电磁锁。电气条件满足时，锁电源接通，可打开锁进行操作；否则，电磁锁不能打开。 电气型防误闭锁装置比较完善，可将闭锁建立在整个厂站运行状态的基础上，适合于不同间隔的闭锁，主要使用于电压等级较高、接线较复杂的变电站。但它需要敷设大量的电缆，不仅投资大，而且设计、施工都相当困难，特别是某些辅助节点的引入很难实现。常见的直流接地现象破坏了接点的正常采集，闭锁逻辑失效。复杂结线变电站闭锁逻辑复杂，靠电气阵列的逻辑关系实现非常困难。设备安装初期性能还较好，但维护工作量大，故障点多，工程扩建和改造困难。 3、微机型闭锁装置 微机型闭锁装置通过软件将现场大量的二次闭锁回路变为计算机中的五防闭锁规则库，实现了防误闭锁的数字化，并可以实现以往电气、电磁闭锁不能实现或者很难实现的防误功能，是电气设备防误闭锁技术的最新技术和飞跃。微机型闭锁装置采用计算机编码技术，将闭锁的硬件与逻辑运算分开，闭锁的逻辑运算由计算机的逻辑运算来实现，任何复杂的接线方式与系统的扩建均可简单实现。微机型闭锁装置适用于35kV～500kV等各种电压等级的变电站、发电厂的开关、刀闸等一次设备的防误闭锁。 四、对应二期6KV开关的机械闭锁和电气闭锁 二期开关柜为P/VⅡ型铠装移开式户内交流金属封闭开关设备（以下简称开

关柜）是上海通用电气广电有限公司最新一代的户内成套配电装置。本开关柜适用于额定电压为3.6-12kV、额定频率50Hz的单母线或单母线分段的三相交流户内配电装置，用于接收和分配电能，并对电路实行控制、保护及监测。开关柜具有完善的“五防”功能，并通过了内部故障电弧效应及凝露污秽试验。开关柜内配置VB2型真空断路器和真空接触器。

 只有当断路器处于分闸位置时，手车才能在柜内移动；  只有当断路器手车处于断开/试验位置或工作位置时， 断路器才能进行
