级配碎石一、级配碎石施工工艺流程图二、准备工作1．向驻场监理单位呈报“基层开工报告单”，经同意后方可进行基层施工。
2．土基、垫层、底基层及其中埋设的各种沟、管等隐蔽构筑物，必须经过自检合格，报请驻场监理单位检验，签字认可后，方可铺筑其上面的基层3．各种材料进场前，应及早检查其规格和品质，不符合技术要求的不得进场。
材料进场时，应检查其数量，并按施工平面图堆放，而且还应按规定项目对其抽样检查，检查结果报驻场监理单位。
4．级配碎石基层正式施工前，应铺筑试验段。
三、施工放样1．恢复中心线，每10m设标桩，桩上划出基层设计高和基层松铺厚度。
松铺厚度＝压实厚度×松铺系数2.中心线两侧宜按路面设计图设置标桩,在桩上划出设计高和虚铺高度，这样做是为了使基层的高程、厚度和平整度达到质量标准。
四、计算材料用量根据基层的厚度、宽度（按设计图纸）及预定的干密度，计算各段的干集料数量。
五、运输和摊铺集料1．在摊铺段两侧先培土（除挖方道槽外），以控制基层的宽度和厚度。
2．可用自卸翻斗车运输集料。
装车时，应控制每车料的数量相同。
3．卸料距离应严格控制，通常由专人指挥卸料，避免铺料过多或不够。
4．卸料和摊铺通常由远而近全断面摊铺，尽量不留纵缝。
5．应事先通过试验确定集料的松铺系数，人工摊铺混合料时，其摊系数约为1.40～1.50，平地机摊铺混合料时，其松摊系数约为1.25～1.35。
6．检验松铺材料层的厚度，视其是否符合预计要求，必要时，应进行减料或补料工作。
7．未筛分碎石摊铺、平整后，在其较潮湿情况下，向上运送石屑，用平地机并辅以人工将石屑均匀摊铺在碎石层上。
六、拌和整型1．拌和采用稳定土拌和机拌和级配碎石，也可采用平地机或多铧犁与圆盘耙相配合进行。
用稳定土拌和机拌和时一般不少于2遍，用平地机一般需6遍。
用多铧犁与缺口圆盘耙相配合，用多铧犁在前面翻拌，圆盘耙在后面拌和，一般需拌2～6遍。
在拌和过程中，用洒水车洒足所需水分。

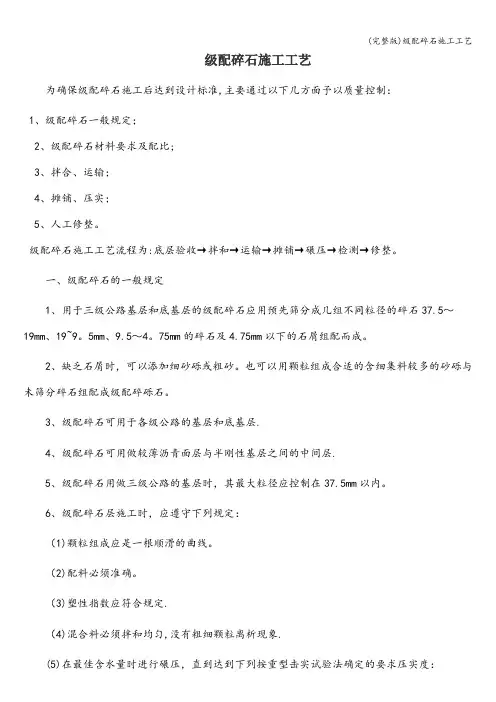

级配碎石施工工艺为确保级配碎石施工后达到设计标准,主要通过以下几方面予以质量控制：1、级配碎石一般规定；2、级配碎石材料要求及配比;3、拌合、运输；4、摊铺、压实；5、人工修整。
级配碎石施工工艺流程为:底层验收→拌和→运输→摊铺→碾压→检测→修整。
一、级配碎石的一般规定1、用于三级公路基层和底基层的级配碎石应用预先筛分成几组不同粒径的碎石37.5～19mm、19~9。
5mm、9.5～4。
75mm的碎石及4.75mm以下的石屑组配而成。
2、缺乏石屑时，可以添加细砂砾或粗砂。
也可以用颗粒组成合适的含细集料较多的砂砾与未筛分碎石组配成级配碎砾石。
3、级配碎石可用于各级公路的基层和底基层.4、级配碎石可用做较薄沥青面层与半刚性基层之间的中间层.5、级配碎石用做三级公路的基层时，其最大粒径应控制在37.5mm以内。
6、级配碎石层施工时，应遵守下列规定：（1)颗粒组成应是一根顺滑的曲线。
（2)配料必须准确。
（3)塑性指数应符合规定.（4)混合料必须拌和均匀,没有粗细颗粒离析现象.(5)在最佳含水量时进行碾压，直到达到下列按重型击实试验法确定的要求压实度：中间层 100%、基层 98％、底基层 96%(6)应使用12t以上三轮压路机碾压，每层的压实厚度不应超15~18cm.用重型振动压路机和轮胎压路机碾压时,每层的压实厚度可达20cm。
(7）级配碎石基层未洒透层沥青或未铺封层时，禁止开放交通，以保护表层不受破坏。
二、级配碎石材料要求1、轧制碎石的材料可以是各种类型的岩石(软质岩石除外)、圆石或矿渣。
圆石的粒径应是碎石最大粒径的3倍以上；矿渣应是已崩解稳定的，其干密度和质量应比较均匀，干密度不小于960kg／m3.2、碎石中针片状颗粒的总含量应不超过20％。
碎石中不应有粘土块、植物等有害物质.3、石屑或其他细集料可以使用一般碎石场的细筛余料，也可以利用轧制沥青表面处治和贯人式用石料时的细筛余料，或专门轧制的细碎石集料。
简述级配碎石基层路拌法施工工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、前言随着现代城市交通建设的不断发展，道路建设逐渐成为人们关注的重点之一。
柳州市外环路(北外环)工程级配碎石基层施工培训资料中铁八局集团有限公司广西柳州市北外环路工程项目经理部1二〇一〇年十一月十一日级配碎石基层施工一、施工工艺1、施工准备：在铺筑级配碎石基层前，将土基层表面的浮土、杂物清扫干净，并用压路机碾压数遍，使路基宽度、平整度、压实度、横坡度及弯沉值均达到验收标准。
2、施工测量：施工前恢复中线，在路基两侧每10m设一高程桩，并复核挂线标高，确认无误方可进行下道工序施工。
3、工艺流程（见图2）1、工艺流程图图2 级配碎石底基层施工工艺流程（2）验收基床底层：基床表层填筑前应检查基床底层几何尺寸，核对压实标准，不符合标准的基床底层应进行修整，达到基床底层验收标准。
（3）测量放样：在施工现场附近引临时水准点，报监理审批，严格控制标高；按10m一桩，放中线和边线，设置钢丝绳基准线。
（4）拌和：根据设计文件级配要按比例分别分批进各类石料到堆料场，在拌和场集中进行拌和，混合料需拌和均匀，采用不同粒径的碎石和石屑，按预定配合比在拌和设备内拌制级配碎石混合料。
在正式拌制级配碎石混合料之前，必须先调试所用的场拌设备，使混合料的颗粒组成、级配和含水量都能达到规定的要求，并通过试验段的试拌、试铺总结的各种施工参数进一步合理的调整和确定拌和需要各种级配的碎石数量，以使基床表层的级配碎石填层具有更好的强度和刚度。
（5）运输：装料时，车要有规律的移动，使混合料在装车时不致产生离析。
采用大吨位自卸车运输，并保证足够的运输车辆从拌和场地到施工段落。
（6）摊铺：摊铺时以日进度需要量和拌和设备的产量为度，合理计算卸料需要量。
基床表层下层的级配碎石的摊铺采用平地机进行。
每层的摊铺厚度应按工艺试验确定的参数严格控制。
在用平地机摊铺时，在路基上采用方格网控制填料量，方格网纵向桩距不宜大于10m，横向应分别在路基两侧及路基中心设方格网桩。
（7）碾压：级配碎石碾压时的含水量控制在由工艺试验确定的施工允许含水量范围内。
