夏普AR系列维修手册(中文)

  • 格式：xls
  • 大小：281.00 KB
  • 文档页数：21

制作:WGF2013-3-29

SHARP 夏普 AR-M350;AR-M450 数码复印机维修(模拟)程序

维修(模拟)程序进入1,依次按: "P"键→" * " 键→"C"键→" * " 键→(复印张数显示息灭)

2,用数字键键入主模拟码→按复印键→键入子模拟码→按复印键.(如果有第3级代码时,再键入子模拟码→按复印键)

菜单画面上数据说明液晶显示屏模拟诊断程序菜单画面上反转显示的数字表示该数字是当前的设定值液晶显示屏模拟诊断程序菜单画面上反转显示的字符表示,该字符所表示的器件是当前正处在被检测状态

程序表中的设定数说明例:[0～745/ 485V /用数字键修改]，"0～745"表示设定范围/"粗黑体字485"表示缺省值/"用数字键修改"表示设定值可用数字键进行修改;

每步1V表示每递增/递减1个数变化1V;或1:电机启动10秒;2:正常,其中加粗黑体字表示缺省值

维修(模拟)程序表

主模拟码 1扫描器动作检查

1-1扫描灯架动作测试键入1或2或3或4按复印键,扫描开始动作,按"用户设定"键,扫描停止或扫描结束自动停止并返回到主模拟码菜单

1,HIGH SPEED 高速度动作

2,MIDDLE SPEED 中速度动作

3,LOW SPEED 低速度动作

4,TOP SPEED 最高速度动作

1-2扫描原位传感器MHPS检查按复印“START“键,动作检查时,显示反转,按"用户设定"键,返回到主模拟码菜单

主模拟码 2输稿器(SPF/ADF/RADF/UDH)动作检查

2-1输稿器输出测试键入1或2按复印键,输稿器开始动作,按"用户设定"键,输稿器停止,并返回到主模拟码菜单

2-1主菜单

1,HIGH SPEED 输稿器高速度动作

2,LOW SPEED 输稿器高低速度动作

2-2输稿器输入测试输稿器(SPF/ADF/RADF/UDH)传感器等输入测试检测到的传感器显示反转SSETSPF设置检测SWD1原稿宽度检测传感器-1SLD1原稿长度检测传感器-1SPSD原稿对位检测SWD2原稿宽度检测传感器-2SLD2原稿长度检测传感器-2SPOD 原稿排出检测SWD3原稿宽度检测传感器-3CISSET接触式图像传感器CIS接入检测SOCD SPF打开检测SWD4原稿宽度检测传感器-4STSET 印记组件接入检测SDD 原稿设置检测SWD5原稿宽度检测传感器-5SWD-LEN2100SPF导向板位置2100毫米SCOV 原稿进入盖板打开检测SWD6原稿宽度检测传感器-6SWD-AD600SPF原稿宽度检测AD输出值600

2-3输稿器输出测试输稿器(SPF/ADF/RADF/UDH)电机,电磁铁等输出测试

1,MOTOR(H) 进纸电机(高速)5,SPFC 进纸离合器

2,MOTOR(L) 进纸电机(低速)6,SPSC进纸对位离合器

3,SDSS 进纸对位电磁铁7,STMPS 印记电磁铁

4,SPFS 进纸电磁铁

键入1或2或3或4或5或6或7按复印键,开始动作,按"用户设定"键,动作停止,并返回到主模拟码菜单1

2

AR-M350,M450维修资料共21页 ,第1页制作:WGF2013-3-29主模拟码 3分页器Finisher(AR-FN6)

3-2Finisher输入检测检测到的传感器显示反转STHPSTHP 出纸隔离板移动 分离传感器PODPOD 面板卡纸指示灯监测移动原位传感器;SCID装订编辑器纸输入检测PID纸进入检测T2PD纸托盘2 有纸/无纸检测T2DN纸托盘2 下限检测T2UP纸托盘2 上限检测JRHP后排纸板原位检测JFHP前排纸板原位检测SCID2装订编辑器纸输入检测-2STTHP1装订器旋转原位检测1STTHP2装订器旋转原位检测2STUHP装订器移动原位检测PSPH纸推进板原位检测PDD纸张压紧恢复检测DSW2装订钉门开/关检测DSW1装订器右上门开/关检测24VM24V电源检测T1PF纸托盘1 纸满检测STSP装订钉准备就绪位置检测SLLS装订钉盒内装订钉有/无检测STNC装订钉盒有/无检测DOPD上盖门开关检测MMLK主驱动电机锁住检测SCPD装订编辑器纸有/无检测

3-3分页器Finisher(AR-FN6)电机,电磁铁等输出测试Finisher Load Test键入测试号后,按复印“START“键被测试元件动作;按"用户设定"键，动作停止,返回到主模拟码菜单1TS2接纸盘2电磁铁8STUM装订器移动电机2T20M排纸电机9MM主驱动电机3SPS对位电磁铁10EVM升/降电机4SCRS皮带辊压紧/解除电磁铁11STM装订器电机5PPS纸后端压紧电磁铁12JRM拍纸板移动电机后6CSGS装订编辑器纸输入门选择电磁铁13JFM拍纸板移动电机前7STTM装订器旋转电机14PSM推进板电机

3-6Finisher拍纸板位置调整[40～60/ 50 /用数字键修改]，按复印键,开始移动;动作完成后停止或按"用户设定"键动作停,止并返回到主模拟码菜单

AR-M350,M450维修资料共21页 ,第2页制作:WGF2013-3-29主模拟码 4三层(3×500张)纸盒工作台(AR-D14)或大容量LCC(500+2000张)纸盒工作台(AR-D13)测试4-2三层(3×500张)纸盒工作台(AR-D14)传感器等输入测试大容量LCC(500+2000张)纸盒工作台(AR-D13)传感器等输入测试DDRS边门打开检测DCSS11纸盒1纸尺寸检测传感器-1TDRS边门打开检测DSPD2纸盒2纸剩余量传感器DLUD1纸盒1纸上限检测传感器TTSD纸盒接入检测DSPD1纸盒1纸剩余量传感器DPED1纸盒1纸空检测传感器TLUD11纸盒上限检测传感器DCSS21纸盒2纸尺寸检测传感器-1DPED2纸盒2输纸检测传感器TLUD22纸盒上限检测传感器DCSS22纸盒2纸尺寸检测传感器-2DPED4MP纸盒纸空检测传感器TSPD11纸盒纸剩余量传感器DCSS23纸盒2纸尺寸检测传感器-3MCSS1MP纸盒纸纸尺寸检测传感器-1TSPD22纸盒纸剩余量传感器DCSS24纸盒2纸尺寸检测传感器-4MCSS2MP纸盒纸纸尺寸检测传感器-2TPED11纸盒纸空检测传感器DLUD2纸盒2纸上限检测传感器MCSS3MP纸盒纸纸尺寸检测传感器-3TPED22纸盒纸空检测传感器DPED2纸盒2纸空检测传感器MCSPDMP纸盒纸剩余量传感器TPFD22纸盒输纸检测传感器DPFD3纸盒3输纸检测传感器MCLUDMP纸盒纸上限检测传感器TPFD33纸盒输纸检测传感器DCSS12纸盒1纸尺寸检测传感器-2MCPEDMP纸盒纸空检测传感器MCSS1MP纸盒纸纸尺寸检测传感器-1DCSS13纸盒1纸尺寸检测传感器-3DPFD1MP纸盒输纸检测传感器MCSS2MP纸盒纸纸尺寸检测传感器-2DCSS14纸盒1纸尺寸检测传感器-4MCSS3MP纸盒纸纸尺寸检测传感器-3MCSS4MP纸盒纸纸尺寸检测传感器-4MCSPDMP纸盒纸剩余量传感器MCLUDMP纸盒纸上限检测传感器MCPEDMP纸盒纸空检测传感器TPFD1MP纸盒输纸检测传感器4-3三层(3×500张)纸盒工作台(AR-D14)或大容量LCC(500+2000张)纸盒工作台(AR-D13)电机,离合器等输出测试

键入测试号后,按复印“START“键被测试元件动作;按"用户设定"键，动作停止,返回到主模拟码菜单

三层(3×500张)纸盒工作台(AR-D14)电机,离合器等输出测试DLUM11纸盒,升纸电机DPFCL11纸盒,进纸离合器DLUM22纸盒,升纸电机DPFCL22纸盒,进纸离合器MCLUM万能纸盒,升纸电机MCPCL万能纸盒,进纸离合器DPFCL输纸离合器DMM输纸电机

大容量LCC(500+2000张)纸盒工作台(AR-D13)电机,离合器等输出测试TLUM11纸盒,升纸电机TPCL11纸盒,进纸离合器TLUM22纸盒,升纸电机TPCL22纸盒,进纸离合器MCLUM万能纸盒,升纸电机MCPCL万能纸盒,进纸离合器TPFCL输纸离合器TMM输纸电机

主模拟码 5灯ON/OFF和液晶显示屏幕(LCD)对比度检测

5-1面板指示灯操作面板LED灯ON/OFF和液晶显示屏幕(LCD)对比度检测,以6秒的速度变换5-2定影灯HL1或HL2 ON/OFF检查1,HL 1(LOWER) 下定影灯HL1 ; 2,HL 2(UPPER) 上定影灯 ON/OFF检查

键入1或2按复印键,下或上定影灯按照ON:0.5秒→OFF:0.5秒的顺序工作5次后自动停止,或按"用户设定"键,并返回到主模拟码菜单5-3原稿曝光灯或CIS灯 ON1,COPY LAMP 原稿曝光灯 ; 2:CIS 接触式传感器CIS灯 ON注:CIS灯仅安装了DSPF双面输稿扫描组件AR-EF1用

键入1或2按复印键,原稿曝光灯或CIS灯 ON,10秒后自动停止,或按"用户设定"键停止,并返回到主模拟码菜单

AR-M350,M450维修资料共21页 ,第3页制作:WGF2013-3-29主模拟码 6电磁铁/离合器/继电器动作检查

6-1键入测试号后,按复印“START“键被测试元件动作;按"用户设定"键，动作停止,返回到主模拟码菜单2HLPR定影灯电源继电器12LUM1纸盒,升纸电机3DCPR直流电源(DC)继电器13TRC-DSK三层(3×500张)纸盒离合器同步信号4MM主电机14PSPS分离电磁铁5DM鼓电机15MCMMP纸盒驱动电机控制信号注:使用万能纸盒时显示6DSB-FW步进电机正转16MCPOLMP纸盒进纸离合器信号注:使用万能纸盒时显示7DSB-RV步进电机反转17MCFCLMP纸盒输纸离合器信号注:使用万能纸盒时显示8CPFC进纸离合器18MCLUMMP纸盒升纸电机信号注:使用万能纸盒时显示9RRC对位辊离合器19MPFSM手送纸盒进纸电磁铁信号注:使用双面器时显示10TRC输送辊离合器20MPFCM手送纸盒进纸离合器信号注:使用双面器时显示11FGS-FINFinisher纸输入门选择电磁铁21MSSM手送纸盒纸输入门选择电磁铁注:使用双面器时显示6-2风扇电机检查键入1或2按复印键,风扇电机高速或低速旋转,或按"用户设定"键停止,并返回到主模拟码菜单

1,FM HI 风扇电机高速

2,FM LO 风扇电机低速

主模拟码 7机器老化测试键入测试号后,按复印“START“键被测试项目动作;按"用户设定"键，动作停止,返回到主模拟码菜单

7-10NO MISS FEED DETECTION无卡纸检测1AGING机器老化2AGING/NO MISS FEED DETECTION机器老化/无卡纸检测3AGING/NO MISS FEED DETECTION/

NO WARM UP/NO TEMPERATURE CONTROL机器老化/无卡纸检测/不预热/无定影温度控制4NO WARM UP不预热直接进入准备好状态5AGING/INTERVAL机器老化/间断时间进行老化6AGING/INTERVAL/NO MISS FEED DETECTION机器老化/间断时间进行老化/无卡纸检测

6+10：NO PROCESS UNIT CHECK机器老化/间断时间进行老化/无卡纸检测/无过程控制检查

合集下载

自-夏普AR1818维修经验

自-夏普AR1818维修经验

夏普AR1818\1820维修经验

维修模式：Ｃ→插入→０→插入→主代码→复印键→副代码→复印键。

示例：主代码 副代码 内 容

14 清除U2以外的故障

16 清除U２故障

24 - 7 光鼓计数清除

H 4交替闪:定影温度低,用14清除。

按C-插入-0-插入，这时所有灯消失，按1、4键,再按复印键,大功告成。如不能清除,可用16试一试。

出现H2，不能正常开机，用1４清，不行就换热敏电阻。

1808复印机复印打印颜色非常浅

进维修模式 1０-1下点粉,颜色正常后２5-2预制载体

常见故障对策:

★.显示“小人”灯：需要更换鼓和刮板。在更换时，先要将光学部分全面清洁。更换完成后，用代码20-1清除保养计数,还须执行２4-７代码清除鼓记数，再用46-１将曝光量调整下来，以保证鼓以后能保持良好的复印质量和使用寿命。

★.显示“太阳”时,需要更换载体。在更换载体时，须将旧载体清光，不要有残留在显影器内。装上新载体后,再用42-1代码清除显影计数，用24-7清鼓计数器，2４-8清复印计数器。

在更换载体时要检查显影器的搅拌辊及轴套是否磨损，如果磨损须换搅拌辊和轴套,这样可以避免漏载体。

★.18１８漏粉：

漏在前盖可能是废粉满了,清空或是换粉盒;漏在转印的可能是鼓不行了或是载体的问题。

★.1８18漏载体：载体都回收到废粉盒里了,换了新载体，又漏了不少。

鼓组件不行了,或者是在换载体的时候齿轮转错方向了，要把显影器周围的载体清洁干净,再就是看显影器的贴片是否变形。 ★.出F1是隔离板电机故障，这时将机器的隔离板电机拆下，你会发现有一个白色的齿轮上面有一块凸起的地方,叫凸轮。将它转动后,让它“掉”进‘凹’的白色的地方。最后装上即可。

★．出Ｆ2代码:用14取消，一般是粉盒芯片问题。检查墨粉盒,需更换芯片、或换原装的粉盒。

★.经常出F5故障代码：首先将机器的光学部份全清洁,这时引起的原因是光学部份局部脏了,标尺板的白电平有污渍，清洁后执行CCD校正63－1,数值应在B0以上。还有引起的原因就是CCD的位置不对需调整或连线不良需更换。

夏普SHARP AR-M350_AR-M450数码复印机维修(模拟)程序

夏普SHARP AR-M350_AR-M450数码复印机维修(模拟)程序

制作:WGF2013-4-1

SHARP 夏普 AR-M350;AR-M450 数码复印机维修(模拟)程序

维修(模拟)程序进入1,依次按: "P"键→" * " 键→"C"键→" * " 键→(复印张数显示息灭)

2,用数字键键入主模拟码→按复印键→键入子模拟码→按复印键.(如果有第3级代码时,再键入子模拟码→按复印键)

菜单画面上数据说明液晶显示屏模拟诊断程序菜单画面上反转显示的数字表示该数字是当前的设定值液晶显示屏模拟诊断程序菜单画面上反转显示的字符表示,该字符所表示的器件是当前正处在被检测状态

程序表中的设定数说明例:[0～745/ 485V /用数字键修改]，"0～745"表示设定范围/"粗黑体字485"表示缺省值/"用数字键修改"表示设定值可用数字键进行修改;

每步1V表示每递增/递减1个数变化1V;或1:电机启动10秒;2:正常,其中加粗黑体字表示缺省值

维修(模拟)程序表

主模拟码 1扫描器动作检查

1-1扫描灯架动作测试键入1或2或3或4按复印键,扫描开始动作,按"用户设定"键,扫描停止或扫描结束自动停止并返回到主模拟码菜单

1,HIGH SPEED 高速度动作

2,MIDDLE SPEED 中速度动作

3,LOW SPEED 低速度动作

4,TOP SPEED 最高速度动作

1-2扫描原位传感器MHPS检查按复印“START“键,动作检查时,显示反转,按"用户设定"键,返回到主模拟码菜单

主模拟码 2输稿器(SPF/ADF/RADF/UDH)动作检查

2-1输稿器输出测试键入1或2按复印键,输稿器开始动作,按"用户设定"键,输稿器停止,并返回到主模拟码菜单

2-1主菜单

1,HIGH SPEED 输稿器高速度动作

2,LOW SPEED 输稿器高低速度动作

2-2输稿器输入测试输稿器(SPF/ADF/RADF/UDH)传感器等输入测试检测到的传感器显示反转SSETSPF设置检测SWD1原稿宽度检测传感器-1SLD1原稿长度检测传感器-1SPSD原稿对位检测SWD2原稿宽度检测传感器-2SLD2原稿长度检测传感器-2SPOD 原稿排出检测SWD3原稿宽度检测传感器-3CISSET接触式图像传感器CIS接入检测SOCD SPF打开检测SWD4原稿宽度检测传感器-4STSET 印记组件接入检测SDD 原稿设置检测SWD5原稿宽度检测传感器-5SWD-LEN2100SPF导向板位置2100毫米SCOV 原稿进入盖板打开检测SWD6原稿宽度检测传感器-6SWD-AD600SPF原稿宽度检测AD输出值600

夏普复印机维修手册范本

夏普复印机维修手册范本

. .

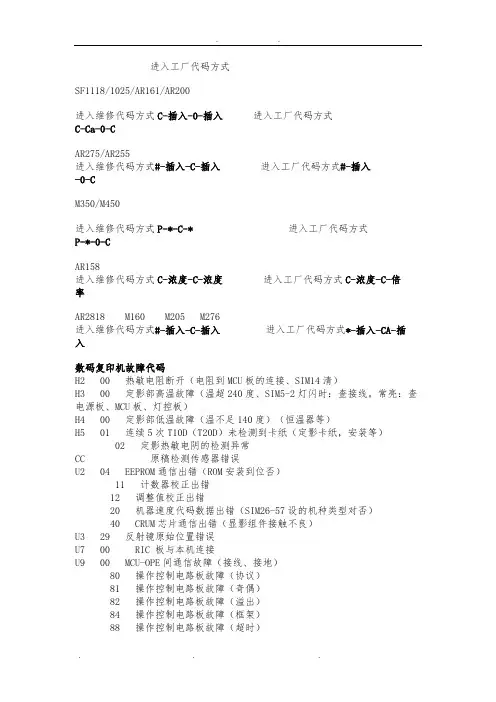

. . . 进入工厂代码方式
