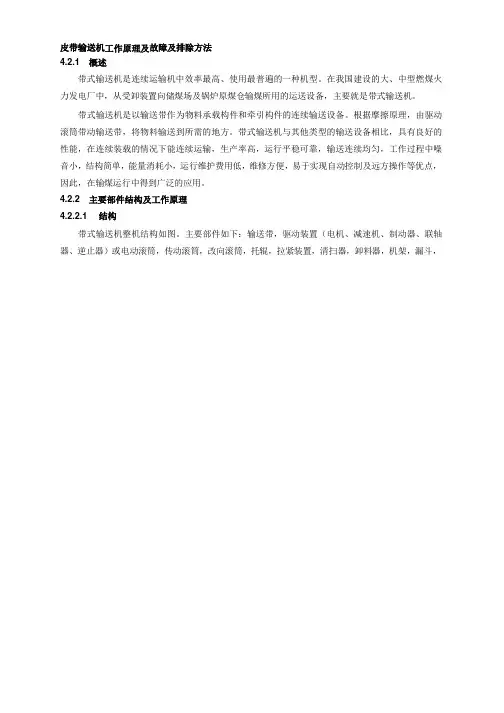

皮带输送机异常噪声原因__皮带输送机如何检修质量

皮带输送机

工作原理及故障及排除方法

4.2.1 概述

带式输送机是连续运输机中效率最高、使用最普遍的一种机型。在我国建设的大、中型燃煤火

力发电厂中，从受卸装置向储煤场及锅炉原煤仓输煤所用的运送设备，主要就是带式输送机。

带式输送机是以输送带作为物料承载构件和牵引构件的连续输送设备。根据摩擦原理，由驱动

滚筒带动输送带，将物料输送到所需的地方。带式输送机与其他类型的输送设备相比，具有良好的

性能，在连续装载的情况下能连续运输，生产率高，运行平稳可靠，输送连续均匀，工作过程中噪

音小，结构简单，能量消耗小，运行维护费用低，维修方便，易于实现自动控制及远方操作等优点，

因此，在输煤运行中得到广泛的应用。

4.2.2 主要部件结构及工作原理

4.2.2.1 结构

带式输送机整机结构如图。主要部件如下：输送带，驱动装置（电机、减速机、制动器、联轴

器、逆止器）或电动滚筒，传动滚筒，改向滚筒，托辊，拉紧装置，清扫器，卸料器，机架，漏斗，

70 安徽

导料槽，安全保护装置等。

带式输送机整机结构

1—头部漏斗 2—机架 3—头部清扫器 4—传动滚筒 5—安全保护装置 6—输送带 7—承载托辊 8—缓冲托

辊 9—导料槽 10—改向滚筒 11—螺旋拉紧装置 12—尾架 13—空段清扫器 14—回程托辊 15—中间

架

16—电动机 17—液力偶合器 18—制动器 19—减速机 20—联轴器

4.2.2.2 工作原理

1-胶带 2-主动滚筒 3-机尾改向滚筒 4-托辊 5-拉紧装置

胶带绕经主动滚筒和机尾改向滚筒形成一个无极的环形带,上、下两段胶带都支承在托辊上,拉

紧装置给胶带以正常运转所需要的张紧力。工作时主动滚筒通过它与胶带之间的摩擦力带动胶带运

行,煤等物料装在胶带上与胶带一起运动。胶带输送机一般是利用上段胶带运送物料的,并且在端部

卸料；特殊的是利用专门的卸料装置,可在任意位置卸料。上段胶带利用一组槽型托辊支承以增加装

龙源期刊网

皮带输送机常见故障分析及处理措施

作者：费奎奎

来源：《中国科技纵横》2016年第23期

【摘 要】工业正在快速进步，皮带输送机也广泛用于各行业的工业领域。皮带输送机属于重要的一种工业设备，是利用皮带的方式来运输和传送某些物资。从根本原理来讲，皮带输送机在传送过程中利用了摩擦力。在日常使用时，皮带输送机能够用来传输很多类型的物资，传输的流程相对也较简单。然而经过较长时间的运转，皮带输送机也很容易表现出某些故障，因此干扰了正常传输。针对各类型的皮带输送机，有必要归纳常见的故障类型。结合故障表现，探求适当的处理措施。

【关键词】皮带输送机 常见故障 处理措施

皮带输送机可以用在运输工业物资的过程中，便于实时性的物资传输。在工业生产中，皮带输送机通常是不可缺少的机械装置。在产生的初期，皮带输送机主要包含吊挂式输送机，近些年又陆续诞生了很多新类型的输送机。针对连续的物资传输，皮带输送机表现出显著的价值。皮带输送机内部包含了很多构件，同时也依照了特定的运转原理[1]。相关人员若能强化日常的机械保养以及维修，那么就可以在更大程度上杜绝故障，确保工业生产以及物资运输的连续性和准确性。

1 常见故障类型

在皮带输送机中，支撑结构是皮带支架，而输送结构是皮带本身。同时，输送机还包含了传达装置以及辊筒。从结构划分来讲，皮带输送机可以分为转弯式的皮带机、爬坡的皮带机、侧向倾斜的皮带机以及其他类型。从材料构成而言，皮带输送机又可以分为帆布芯胶带的、难燃胶带的、高强度钢绳芯的三个类型。对于水泥制造或者煤矿采掘的特定行业，皮带输送机都可以借助驱动装置用来提供动能，借助电动辊筒的传输方式来传送物资[2]。在日常运行时，皮带输送机通常会发生如下类型的故障：

1.1 撒料或者皮带偏移

运输某类物资时，皮带经常发生偏移。这种现象源自很多成因，通常情况下可以归因于双向运行、中部的皮带偏移、过大的倾斜角度或者过短的皮带长度。出现偏移时，皮带就很难沿着设置的轨迹来运行。皮带运行中的撒料现象也会带来较大的干扰，造成物资的浪费。通常来看，输送机撒料主要是由于两侧皮带具备不同的高度，或者严重超载。某些情况下，皮带凹陷处设置了过小的曲率半径，因此也可能造成撒料。

发现皮带轮异响是怎么回事

发电运作时，有时候会听到皮带轮发出噪音，如沙沙响、吱吱响、哗哗响等，这时，你就要注意了，皮带轮发出噪音，最常出现的情况就是皮带轮表面由于长期的磨损，出现了打滑的现象，或出现旷量。

皮带轮出现噪音，要及时检查皮带轮：

一、皮带轮出现噪音，检查皮带轮是否有旷量，如果发现旷量间隙大应更换皮带介轮。

二、检查皮带在运转过程中处于什么状态，皮带张力和皮带的磨损情况：皮带在运转过程中存在运转区间，如果超过这个区间，皮带的拉伸的过长，则需要更换皮带。如果测量的的数据与标准值存在差异，则需要更换皮带。

如果皮带在正常值区间的话，则需要观察皮带的工作面是否被磨损。那么这就是由于皮带过度磨损造成的打滑现象。

如果机器经常在潮湿天气运转时出现异响，皮带与皮带轮的表面光滑的现象，我们可以在机器上皮带轮上洒点水，如果机器出现了异响，则需要更换皮带。

皮带机常见故障分析及解决措施 李健

发表时间：2018-07-12T10:28:30.760Z 来源：《基层建设》2018年第16期 作者： 李健

[导读] 摘要：皮带机是生产过程中的一种重要的机械设备，很多用户已使用多年，但皮带运输机的维护要经常进行，掌握皮带机的常见故障及其处理方法对皮带机的正常使用、保养、维护都是十分有益的。

江苏国信扬州发电有限责任公司 江苏扬州 225131

摘要：皮带机是生产过程中的一种重要的机械设备，很多用户已使用多年，但皮带运输机的维护要经常进行，掌握皮带机的常见故障及其处理方法对皮带机的正常使用、保养、维护都是十分有益的。因此，要熟练掌握皮带机的常见故障及其处理方法，来提高了皮带机的

运输效率。

关键词：皮带机；常见故障；解决措施

引言

随着高科技的不断发展，流水线也逐渐由人工逐步转变为机器，煤矿皮带机也逐步开始走入人们的视野，在煤矿产业中发挥了重要作用。但是，由于各种各样的原因，我们在使用煤矿皮带机时，会出现一些故障，严重的影响了我们的正常使用。因此，解决这些问题变成

了我们的首要任务。

1 皮带机的常见故障

具体而言，皮带机的常见故障包括以下几个方面：

1.1异常噪音故障

皮带机在正常运行状态下所发出的声音比较小，在嘈杂的工作环境中几乎可以忽略不闻，但是在实际工作中可能会出现较大噪音，即皮带机运行发生故障的标志。皮带机发生噪音多是由于驱动装置或驱动滚筒运转存在问题，比如轴承出现损坏、电机和减速机之间安装的

联轴器发生故障、托辊偏离中心等，均会导致相关部件产生异常噪音。

1.2皮带跑偏故障

皮带跑偏是井下皮带机最常见的故障之一，跑偏即在运行过程中偏离原有的轨道，皮带跑偏的主要原因包括以下几个方面：首先，设备原因。皮带机本知滚筒外圆就有较大误差，主从动滚筒平行度误差大，因此皮带在滚动期间出现跑偏问题也屡见不鲜。其次，设备安装

过程中安装人员未严格按照相关标准、安装要求进行按照，导致皮带机运行过程中发生跑偏。最后，装载维护过程中，装载人员装货时过
