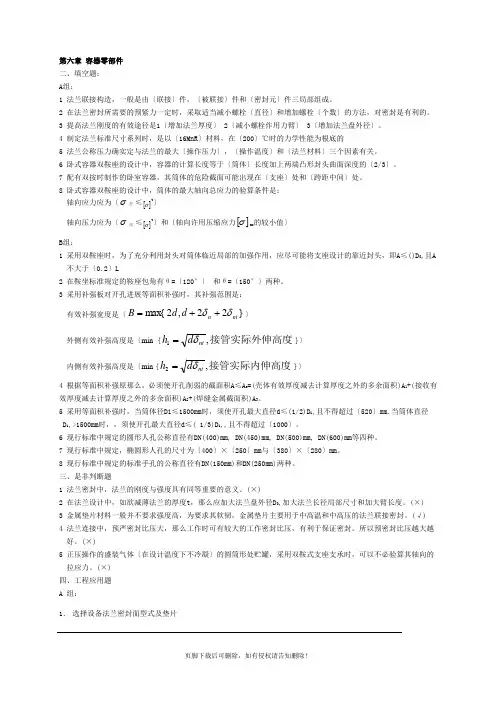

第六章 容器零部件二、填空题：A 组：1 法兰联接构造，一般是由〔联接〕件，〔被联接〕件和〔密封元〕件三局部组成。
2 在法兰密封所需要的预紧力一定时，采取适当减小螺栓〔直径〕和增加螺栓〔个数〕的方法，对密封是有利的。
3 提高法兰刚度的有效途径是1〔增加法兰厚度〕 2〔减小螺栓作用力臂〕 3〔增加法兰盘外径〕。
4 制定法兰标准尺寸系列时，是以〔16MnR 〕材料，在〔200〕℃时的力学性能为根底的5 法兰公称压力确实定与法兰的最大〔操作压力〕，〔操作温度〕和〔法兰材料〕三个因素有关。
6 卧式容器双鞍座的设计中，容器的计算长度等于〔筒体〕长度加上两端凸形封头曲面深度的〔2/3〕。
7 配有双按时制作的卧室容器，其筒体的危险截面可能出现在〔支座〕处和〔跨距中间〕处。
8 卧式容器双鞍座的设计中，筒体的最大轴向总应力的验算条件是：轴向应力应为〔σ拉 ≤[]σt 〕 轴向压力应为〔σ压 ≤[]σt 〕和〔轴向许用压缩应力[]σac 的较小值〕 B 组：1 采用双鞍座时，为了充分利用封头对筒体临近局部的加强作用，应尽可能将支座设计的靠近封头，即A≤()D 0,且A 不大于〔0.2〕L2 在鞍坐标准规定的鞍座包角有θ=〔120°〕 和θ=〔150°〕两种。
3 采用补强板对开孔进展等面积补强时，其补强范围是：有效补强宽度是〔}22,2m ax {nt n d d B δδ++=〕外侧有效补强高度是〔min {接管实际外伸高度,1nt d h δ= }〕 内侧有效补强高度是〔min {接管实际内伸高度,2nt d h δ=}〕 4 根据等面积补强原那么，必须使开孔削弱的截面积A≤A e =(壳体有效厚度减去计算厚度之外的多余面积)A 1+(接收有效厚度减去计算厚度之外的多余面积)A 2+(焊缝金属截面积)A 3。
5 采用等面积补强时，当筒体径Di ≤1500mm时，须使开孔最大直径d≤(1/2)D i ,且不得超过〔520〕mm.当筒体直径D i ,>1500mm 时，，须使开孔最大直径d≤( 1/3)D i ,,且不得超过〔1000〕。
第六章常用机构第二节概述平面连杆机构一、填空题：1、对于现代机器，则可定义为：“机器是的装置，用来，以代替或减轻人的和劳动”。
2、根据用途的不同，现代机器可分为机器（电动机、内燃机、水轮机等）、（金属切削机床、轧钢机等）、机器（机械积分仪、打印机、记帐机等）。
3、机械就是和的总称。
4、一部完整的机器可归纳成由、、和检控部分组成，检控部分包括部分和部分。
5、机械零件可分为零件和专用零件。
6、高副是一指两构件之间作或接触的连动副。
7、在现代工业中，主要应用着传动、传动、传动和传动四种传动方式。
8、一般机械中应用最多的是机构，常用的平面机构有、机构和间歇机构。
9、平面连杆机构的各构件是用、等方式联接起来的，各构件的相对运动均在或互相平行的平面内。
10、铰链四杆机构由、、和摇杆组成。
对于铰链四杆机构来说，和总是存在的。
按曲柄的存在情况，分为、、三种基本形式。
11、曲柄摇杆机构在生产中应用很广泛，试举出四例、、、、缝纫机的踏板机构。
12、双曲柄机构是当主动曲柄作等速转动，从动曲柄随之作转动。
13、双摇杆机构的应用安全：如港口用起重吊车等。
14、称“急回运动”特性。
曲柄摇杆机构摇杆的急回运动特性有利于提高某些机械的工作效率，可以利用急回运动特性来缩短机构空回行程的时间，例如，牛头创床、、等。
15、为了使机构能够顺利地通过死点，继续正常运转，可以采用机构的办法，即将两组以上的机构组合起来，而使各组机构的死点相互错开；经常采用加大的办法，借作用使机构闯过死点。
16、曲柄滑块机构是机构的演变。
17、构件和零件的区别：构件是运动的单元，而零件是的单元。
二、判断题1、导杆机构中，导杆无急回运动特性。
（）2、冲床机构是以滑块为主动件。
（）3、飞机起落架机构的“死点”位置是有害的，应当设法消除。
（）4、对于铰链四杆机构来说，机架总是存在的，连杆则不是。
（）5、铰链四杆机构曲柄存在的条件是连架杆与机架中有一个是最短杆即可。
《机械基础》教案全套第一章：机械概述1.1 教学目标了解机械的基本概念、分类和性能。
掌握机械的基本参数和常用单位。
理解机械的工作原理和应用领域。
1.2 教学内容机械的基本概念：机械的定义、特点和功能。
机械的分类：传动机械、执行机械、控制机械等。
机械的性能：强度、刚度、精度、可靠性等。
机械的基本参数：尺寸、形状、位置等。
常用单位：长度、质量、时间、力、能量等。
1.3 教学方法采用讲授法，讲解机械的基本概念、分类和性能。
利用实物展示、图片和视频等直观教学手段，帮助学生理解机械的工作原理和应用领域。
进行小组讨论，让学生探讨机械的基本参数和常用单位的重要性。
1.4 教学评估课堂问答：检查学生对机械的基本概念、分类和性能的理解。
课后作业：要求学生绘制一张机械的示意图，并简要说明其工作原理。
第二章：机械零件2.1 教学目标了解机械零件的基本概念和分类。
掌握常用机械零件的结构、功能和选型原则。
理解机械零件的配合关系和运动传递方式。
2.2 教学内容机械零件的基本概念：机械零件的定义和作用。
机械零件的分类：固定零件、传动零件、执行零件、控制零件等。
常用机械零件的结构：齿轮、轴承、联轴器、弹簧等。
机械零件的功能和选型原则：根据机械的工作条件和性能要求，选择合适的机械零件。
机械零件的配合关系：配合尺寸、配合类型和配合精度。
运动传递方式：齿轮传动、链传动、皮带传动等。
2.3 教学方法采用讲授法，讲解机械零件的基本概念和分类。
通过实物展示、图片和视频等直观教学手段，介绍常用机械零件的结构和功能。
进行实际操作，让学生了解机械零件的配合关系和运动传递方式。
2.4 教学评估课堂问答：检查学生对机械零件的基本概念和分类的理解。
课后作业：要求学生绘制一张常用机械零件的示意图，并简要说明其结构和功能。
第三章：机械传动3.1 教学目标了解机械传动的基本概念和分类。
掌握常用机械传动方式的工作原理和特点。
理解机械传动的设计和选型原则。
3.2 教学内容机械传动的基本概念：机械传动的定义和作用。
机械设计基础常见机械元件的分类与应用机械设计是现代工程领域中不可或缺的一部分，它涉及到各种机械设备和结构的设计与制造。
在机械设计中，机械元件是组成机械装置的基本组成部分。
本文将介绍常见的机械元件及其分类与应用。
一、机械元件的分类机械元件按照其功能和用途可以分为以下几类：1. 连接元件：连接元件主要用于连接和固定机械结构中的各个部分。
常见的连接元件有螺栓、螺母、垫圈、销钉等。
螺栓和螺母是最常用的连接元件，用于连接两个或多个零部件。
垫圈用于增加接触面积，分散受力，并防止松动。
销钉则用于固定轴和轴套的位置。
2. 传动元件：传动元件主要用于实现机械装置中的动力传递和转换。
常见的传动元件有轴、齿轮、皮带、链条等。
轴是主要的传动元件，用于连接和传递扭矩。
齿轮用于实现不同转速和转矩的传递。
皮带和链条常用于长距离传动，具有较大的传动比和不变的传动比特点。
3. 转动支撑元件：转动支撑元件用于支撑和承载旋转部件。
常见的转动支撑元件有轴承和轴承座。
轴承用于减小摩擦和支撑轴的转动。
轴承座则用于固定轴承和轴的位置。
4. 导向与定位元件：导向与定位元件用于确保机械装置中各个部件的相对位置和运动路径。
常见的导向与定位元件有销子、销轴、销销孔等。
销子常用于固定和连接零部件，销轴用于定位和支撑零部件，销销孔用于实现相对位置的固定。
二、机械元件的应用不同的机械元件在机械设计中有着不同的应用。
1. 连接元件的应用：连接元件主要用于将机械结构中的各个零部件连接起来。
在实际应用中，螺栓和螺母常用于连接金属结构，如钢框架、机床床身等。
垫圈则广泛应用于汽车、机械设备等领域，用于防止松动和减小受力面积。
销钉常用于连接和固定机械结构中的两个部分，如轴和轴套的连接。
2. 传动元件的应用：传动元件主要用于实现机械装置中的动力传递和转换。
轴是最基本的传动元件，在各种机械装置和设备中广泛应用。
齿轮传动常见于汽车、机床等领域，用于实现不同转速和转矩的传递。
机械制造基础第六至九章(答案)第六章～第九章一、名词解释：1．切削速度：切削速度是切削刃选定点相对于工件的主运动的瞬时速度。
（P158）2．进给量：刀具在进给运动方向上相对于工件的位移量，用工件每转的位移量来表达和度量。
（P158）3．背吃刀量：在通过切削刃基点并垂直于工作平面的方向上测量的吃刀量，即工件待加工表面与已加工表面间的垂直距离。
（P159）4．前角0：在正交平面中测量的刀具前面与基面间的夹角。
（P165）5．后角0：在正交平面内测量的刀具后面与切削平面间的夹角。
（P165）6．主偏角r：在基面内测量的主切削平面与假定工作平面之间的夹角。
（P165）7．副偏角r：在基面内测量的副切削平面与假定工作平面之间的夹角。
（P165）8．积屑瘤：切削塑性材料时，在刀尖部位黏结着一小块很硬的金属楔块，称为积屑瘤。
(P170)9．刀具耐用度：刀具耐用度是指刀具由开始切削一直到达到磨钝标准为止的切削时间，即刀具两次刃磨间的切削时间。
(P172)10．（铣削）背吃刀量：指平行于铣刀轴线测量的切削层尺寸。
周铣时是已加工表面宽度，端铣时是切削层深度。
（P196）11．（铣削）侧吃刀量：指垂直于铣刀轴线测量的切削层尺寸。
周铣时是指切削层深度，端铣时是指已加工表面宽度。
（P196）12．顺铣：在铣刀与工件已加工表面的切点处，铣刀切削刃的旋转运动方向与工件进给方向相同的铣削称为顺铣。
（P203）13．逆铣：在铣刀与工件已加工表面的切点处，铣刀切削刃的旋转运动方向与工件进给方向相反的铣削称为逆铣。
（P204）14．展成法：展成法是指利用齿轮刀具与被切齿轮在专用齿轮加工机床上按展成原理切出齿形的加工方法。
（P247）'二、填空题：1．车削的主运动是工件的旋转运动，车削的进给运动是车刀纵向或横向移动。
（P158）2．切削用量包括切削速度、进给量和背吃刀量。
（P158）3．卧式车床的组成部分主要有：主轴箱、进给箱、溜板箱、光杠、丝杠、刀架和滑板、尾座、床身及床腿等。
6-1什么是生产过程，工艺过程和工艺规程？（1）生产过程——将原材料转变为成品的过程。
（2）工艺过程——在生产过程中，凡是改变生产对象的形状、尺寸、位置和性质等，使其成为成品或半成品的过程称为工艺过程。
（3）工艺规程——把合理工艺过程的有关内容写成工艺文件的形式，用以指导生产，这些工艺文件称为工艺规程。
6-2何谓工序、工步、走刀？（1）工序是指一个（或一组）工人，在一台机床上（或一个工作地点），对同一工件（或同时对几个工件）所连续完成的那部分工艺过程。
（2）工步是在加工表面不变，加工工具不变，切削用量不变的条件下所连续完成的那部分工序。
（3）走刀又叫工作行程，是加工工具在加工表面上加工一次所完成的工步。
6-3零件获得尺寸精度、形状精度、位置精度的方法有哪些？（1）零件获得尺寸精度的方法：试切法、定尺寸刀具法、调整法、自动控制法。
（2）零件获得形状精度的方法：轨迹法、成形法、展成法。
（3）零件获得位置精度的方法：找正法、装夹法。
6-4不同生产类型的工艺过程的特点：p222-223表6-4.6-5试述工艺规程的设计原则、设计内容、设计步骤。
（1）工艺规程的设计原则：1所设计的工艺规程应能保证机器零件的加工质量（或机器的装配质量），达到设计图样上规定的各项技术要求。
2应使工艺过程具有较高的生产率，使产品尽快投放市场。
3设法降低制造成本。
4注意减轻劳动工人的劳动强度、保证生产安全。
（2）工艺规程的设计内容及步骤：1分析研究产品的零件图及装配图。
2确定毛坯。
3拟定工艺路线，选择定位基准。
4确定各工序所采用的设备。
5确定各工序所采用的刀具、夹具、量具和辅助工具。
6确定各主要工序的技术技术要求及检验方法。
7确定各工序的加工余量，计算工序尺寸和公差。
8确定切削用量。
9确定工时定额。
10技术经济分析。
11填写工艺文件。
6-6拟定工艺路线需完成那些工作？拟定工艺路线须完成的工作：1确定加工方法。
2安排加工顺序。
3确定夹紧方法。
