中考物理 用电器多档位
类型一：电热器的多档位问题

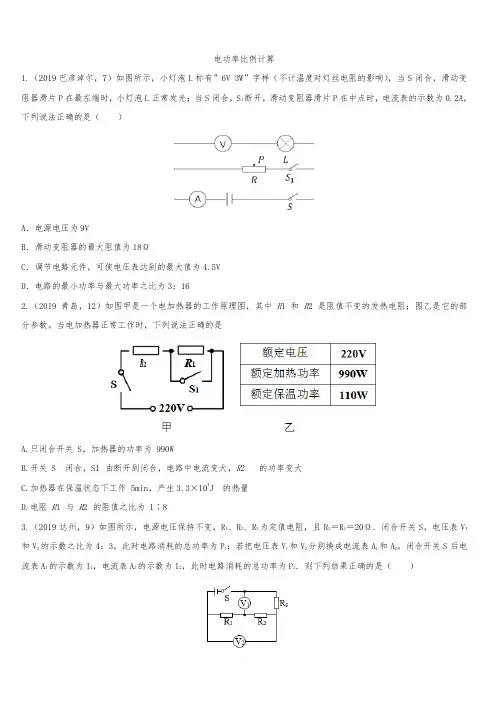

1.（2019 青岛，12）如图甲是一个电加热器的工作原理图，其中 R1 和 R2 是阻值不变的发热电阻；图乙是它的部分参数。当电加热器正常工作时，下列说法正确的是
A.只闭合开关 S，加热器的功率为 990W
B.开关 S 闭合，S1 由断开到闭合，电路中电流变大，R2 的功率变大
C.加热器在保温状态下工作 5min，产生3.3×104J 的热量
D.电阻 R1 与
R2 的阻值之比为 1∶8
2.（2019南充，17）如图是电热饮水机电路原理图，已知R1=100Ω，R2=20Ω，当开关S1、S2闭合时，饮水机处于___________状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为___________。
3.（2019重庆A卷，8）具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。下列说法正确的是
A.开关旋至“1”档，开启化霜功能
第 2 页 共 15 页
B.开启防雾功能，电路总电阻为5Ω
C.化霜与防雾电路的总功率之差为15W
D.从防雾到除露，电路总电流变化1A
4.（2019贵阳，11）如图所示是加热器的电路图，设电源电压保持不变，R1、R2均为发热电阻丝，通过开关通断组合，可得到不同加热档位。该加热器最大电功率为12W，只闭合开关S1时，加热器的电功率是8W。则下列判断正确正确的是（）
A．该加热器只有两个加热档位
B．加热器两个发热电阻丝的阻值之比R1∶R2=1∶3
C．加热器功率最大时，R1与R2的电流之比为2∶1
D．该加热器的最小电功率是8W
5.（2019安顺，12）图为电热水器的简化电路，它有加热和保温功能，R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围，已知热水器的加热功率为400W，保温功率为100W（忽略温度对电阻的影响），则电路中R2＝ Ω．在使用过程中，若热水器连续工作10min消耗电能1.2×105J，此过程中热水器的保温工作时间是 s。
6.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。
第 3 页 共 15 页
7.（2019盐城，25）新型电饭锅煮饭时采用“高温”和“低温”两种方式交替加热，其内部电路如图所示，R1和R2均为电热丝，S1是温度自动控制开关。高、低温挡的额定功率见下表。煮饭时，闭合开关S，电饭锅正常工作30min消耗的电能为0.44kW•h。求:
（1）煮饭时通过R1的电流
（2）电热丝R2的电阻
（3）30min内R2消耗的电能
8.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。已知R1＝20Ω、R2＝30Ω，请计算：
第 4 页 共 15 页
（1）S2闭合，S1、S3断开时，电路中的电流；
（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；
（3）该电路的最大功率和最小功率之比。
9.（2019通辽，25）有一台热水器，内部简化电路如图所示，R1和R2均为电热丝。R1=88Ω，R2=22Ω。
（1）如何控制S1和S2，使热水器处于高温挡；
（2）求低温挡正常工作5min电热丝产生的热量；
（3）求中温挡正常工作时热水器的功率。
第 5 页 共 15 页
10.（2019威海，27）火锅是人们比较喜欢的一种饮食方式，如图为小明家使用的一款电火锅工作电路的原理图。它有高、中、低三个加热档位，旋钮开关可以分别置于“0和1“、“1和2”、“2和3”或“3和4”接线柱。正常工作时，低温档功率为高温档功率的，R1为242Ω，R2为60.5Ω．（忽略温度对电阻的影响）
（1）请指出开关置于什么接线柱时，火锅处于低温档？
（2）R3的阻值是多少欧姆？电火锅处于低温档正常工作时，在1分钟内产生的热量是多少焦耳？
（3）小明关闭家中的其他用电器，只让电火锅独立工作，用高温档加热汤液2分钟，电能表的表盘转了81转。请通过计算判断此时电火锅是否正常工作？[电能表的铭牌上标有3000r/（kW•h）]
类型二：用电器的多档位问题
1.（2019通辽，4）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（ ）
第 6 页 共 15 页
2.（2019东营，23）图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2．主要参数如下表。
（1）开关均闭合，求浴霸正常工作时的干路电流是多少？
（2）正常工作时，求R1的阻值是多少？
（3）实际电压为200V时，求R2的实际功率是多少？
（4）浴霸正常工作时，使容积为20m3的房间空气温度升高20℃，求室内空气吸收的热量是多少？（ρ空气取1.2kg/m3，c空气取1.0×103J/（kg•℃），不考虑其他因素影响）
第 7 页 共 15 页
答案
类型一：电热器的多档位问题
1.（2019 青岛，12）如图甲是一个电加热器的工作原理图，其中 R1 和 R2 是阻值不变的发热电阻；图乙是它的部分参数。当电加热器正常工作时，下列说法正确的是
第 8 页 共 15 页
A.只闭合开关 S，加热器的功率为 990W
B.开关 S 闭合，S1 由断开到闭合，电路中电流变大，R2 的功率变大
C.加热器在保温状态下工作 5min，产生3.3×104J 的热量
D.电阻 R1 与 R2 的阻值之比为 1∶8
【答案】BC
2.（2019南充，17）如图是电热饮水机电路原理图，已知R1=100Ω，R2=20Ω，当开关S1、S2闭合时，饮水机处于___________状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为___________。
【答案】 (1). 加热 (2). 1:6
3.（2019重庆A卷，8）具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。下列说法正确的是
A.开关旋至“1”档，开启化霜功能
B.开启防雾功能，电路总电阻为5Ω
C.化霜与防雾电路的总功率之差为15W
第 9 页 共 15 页
D.从防雾到除露，电路总电流变化1A
【答案】C
4.（2019贵阳，11）如图所示是加热器的电路图，设电源电压保持不变，R1、R2均为发热电阻丝，通过开关通断组合，可得到不同加热档位。该加热器最大电功率为12W，只闭合开关S1时，加热器的电功率是8W。则下列判断正确正确的是（）
A．该加热器只有两个加热档位
B．加热器两个发热电阻丝的阻值之比R1∶R2=1∶3
C．加热器功率最大时，R1与R2的电流之比为2∶1
D．该加热器的最小电功率是8W
【答案】C
5.（2019安顺，12）图为电热水器的简化电路，它有加热和保温功能，R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围，已知热水器的加热功率为400W，保温功率为100W（忽略温度对电阻的影响），则电路中R2＝ Ω．在使用过程中，若热水器连续工作10min消耗电能1.2×105J，此过程中热水器的保温工作时间是 s。
【答案】363；400。
6.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。
