240T/D生活废水处理工程

设

计

方

案

目 录

一、工程概况

二、设计依据

三、设计参数

四、设计原则

五、工艺设计流程

六、工艺设计说明

七、主要构筑物、设备设计参数

八、供方供货设备清单

九、微机控制操作设计

十、主要构筑物

十一、工艺布置

十二、电器控制

十三、防腐措施

十四、噪声控制

十五、污泥处理

十六、人员编制与运行管理

十七、处理效果预测

一、工程概况

建设单位提供的数据，计算出污水日排放量为240吨，日常生活中产生一定量生活污水， 如果不经过处理直接排放将会影响周围水体，污染环境。根据环保部门要求，该污水必须进行处理达标后排放。现对该污水处理编制方案。根据建设单位的要求，采用1套处理量为 10m3/h一体化污水处理设备。

二、设计依据

1、国家污水综合排放标准（GB8978-1996）；

2、城市区域环境噪声标准（GB3096-93）；

3、室外排水设计规范（GBJ14-87）；

4、工业自动化仪表工程施工及验收规范（GBJ93-86）；

5、低压电器电控设备；

6、我公司完成同类工程所积累的技术经验。

三、设计参数

1、污水性质：生活污水。

2、污水水量：设计水量Q=10m3/h（设计1套处理量10m3/h的污水处理设备）。

3、进水水质、出水水质（达到我国一级排放标准）

项目

指标 进水水质

（mg/l） 出水水质

（mg/l）

BOD5 100~250 30

CODcr 200~500 100

SS 200~400 70

PH 6~9 6~9

NH3-H 40~85 15

四、设计范围及原则

1、设计满足环境保护的各项规定，污水经处理后达标排放。

2、在设计中充分考虑二次污染的防治，处理设施有密封措施，不会影响周围环境。

3、处理系统能自动运行，运行费用低，投资省。

4、污泥产生量少，并能保证污泥有可靠的出路。

5、污水处理设施应具有较大适应性、应急性，可满足水质、水量的变化.

6、设计范围为：污水调节池至净化水排出的污水处理工艺及电气等专业设计。

五、工艺设计流程及说明

其生活污水的特点是水质的各项指标比较稳定，可生化性较好，且浓度不高，属低浓度有机污水。因此根据其水质特性及结合以往工程实例，采用最先进，最成熟，最可靠的生物接触氧化的工艺。分别选用我公司的地埋式污水处理设备。

其流程图如下：

污水→格栅→调节池→缺氧池→WSZ处理设备→排放

↑ ↓

污泥回流 ← 污泥

↓

剩余污泥定期抽吸外运处置

其中WSZ-A备流程如下：

污泥回流

风机→ 汽提装置 → 调节池

↓

↓ 污泥池

↑

污水→ 缺氧池 → 生物接触氧化池 → 二沉池 → 消毒→ 排放

我公司生产的WSZ一体化生活污水处理设备，是专门用于处理生活污水及与之类似的工业有机污水的专用设备，该设备89年1月通过江苏省科委组织的鉴定，90年获市优秀新产品开发奖，91、92、94、95、96年连续五年被国家科委评为“国家级新产品”，93、96年两次被国家环保局确认为“最佳A类实用推广技术”产品，96、97、98连续三年获江苏省名牌产品称号。

说明：

WSZ系列设备工艺

1、污水处理设备采用沉淀和生物接触氧化相结合的方法，提高了污水处理效果。

2、采用适应微生物生长的立体弹性填料，比表面积为普通固体填料的3倍，每立方表面积达到200平方米，接触面积大大超过一般填料。节约生化时间，缩小占地面积。

3、系统控制采用PLC机组装，具有自动化程度高，操作管理简单等特点。

4、通过多种途径，尽量减低噪音及异味，以减少对周围环境的影响。

5、设备可埋入地表以下，同时也可放在地面上或地下室，也可半埋。

六、工艺设计说明

（一） 预处理

1、格栅

用以拦截污水中的大颗粒漂浮物及长纤维物，保证后续处理设施的正常运行及减轻处理负荷，为系统的长期正常运行提供保证。格栅由不锈钢制成，1000×600mm栅条间隙为10mm,1套,栅渣需定期清理，作垃圾处理。

2、调节池

本工程污水由于来自用水高峰时及平时低用水时段，一般高峰流量为平均处理量的2-6倍，因此为减少污水处理工程的投资，使污水处理系统连续稳定地运行，并且可调节污水的浓度，所以设计一调节池。该调节池的设计有效容积为平均处理量的6-8小时作均质的水力停留时间，潜污泵及回流措施，以保证一定的额定流量提升至污水处理设备。采用钢筋混凝土结构。

（二）二级处理(即WSZ设备工艺说明)

本工艺生物处理核心部分为缺氧池、生物接触氧化池与沉淀池。

1、缺氧池

调节池污水由泵抽吸至设备缺氧池，设计水力停留时间为2.h。 缺氧池用潜水搅拌机搅拌，使泥水混合污泥不定留。起到水解，自耗污物作用。

2、生物接触氧化池

生物接触氧化池是处理生活污水一种最成熟、最常用、效果最好的好氧生物处理技术之一。池内置立体弹性填料，其表面积大，为常规填料的3倍，水流特性十分稳定。生化池采用穿孔曝气，污水在生化池内不断内循环，以充分使填料上的生物膜与污水中的有机物得到充分接触降解。设计气水比为15:1。

3、沉淀池 沉淀池以去除生化池出水中的固体悬浮物。沉淀池为沉淀区，以充分保证沉淀池的沉淀效果。沉淀下来的污泥气提至污泥池。

4、 消毒池

本设备污水最后消毒措施采用固体氯片直接接触溶解的消毒方式。

5、污泥池

经缺氧池、二沉池拦截下来的污泥均进入污泥池进行污泥浓缩，浓缩后的污泥需定期进行抽吸后外运。

七、主要构筑物、设备设计参数

1、格栅

型号规格：1000×600mm

数量：1只

材质：不锈钢

2、调节池

型号规格：8000 ×5000 ×3000mm

设计水力停留时间：6h

设计有效水深:2.5m

设计有效容积：100m3

结构：钢砼

建设单位：用户承担

3、提升泵

使用地点：调节池

型号规格：WQ12-15-1.1

流量：12m3/h 功率：1.1kw

扬程：10m

转速：2900r/min

材质：耐腐蚀

数量：2台（1用1备）

4、风机

使用地点：调节池预曝气、接触氧化池、污泥汽提

型号规格：HC-80S

风量：3.38m3/min

风压：0.03kPa

功率：4kw

转速：500r/min

数量：2台（一用一备）

5、WSZ-10型成套设备

型号规格：8000×2400×2800mm

数量：2只

材质：A3防腐

本体设备包括缺氧池、好氧池、二沉池、消毒池、污泥池。

（1）缺氧池

缺氧池为A3防腐，地下式设置 。

外形尺寸：3500×2400×2800mm

水力停留时间：2h 表面负荷：1.8m3/m2.h

有效水深：2.6m

上升流速：0.03m/s

数量：1只

（2）接触氧化池

接触氧化池为A3防腐，整体结构地下设置，池内设置立体弹性填料、曝气

系统、进出水系。

外形尺寸：8000×2400×2800mm

容积负荷：0.85kg BOD/m3·d

气水比：15：1

有效水深:2.6m

停留时间：5h

填料型号：Φ150立体弹性填料

填料比表面积：220～260m2/m3

好氧生物挂膜量：190～316kg/m3

填料充填量：80%

填料装填高度：2000mm

曝气方式：微孔曝气

（3）二沉池

沉淀池为A3防腐，整体结构地下式设置，采用竖流式沉降、沉淀下来的污泥采用汽提至污泥池。

外形尺寸：3000×2400×2800mm

有效水深：2.6m

（4） 消毒水池

消毒水池为A3防腐，整体结构地下式设置 外形尺寸：1500×1000×2800

数量：1只

（5）污泥池

污泥池为A3防腐.用于消化处理。上清液回流至缺氧池重新处理，

剩余污泥由吸粪车定期抽吸外运。

外形尺寸：1500×1400×2800mm

有效容积：5m3

数量：1只

6、潜污泵

型号规格：WQ12-15-1.1

流量：12m3/h

功率：1.1kw

扬程：15m

转速：2825r/min

材质：耐腐蚀

数量：2台（1用1备）

7、风机房﹙用户自建﹚

结构：砖混结构

面积：9.0m2

高度：3.5m

外形尺寸：3000×3000×3500 mm

合集下载

210975050_新排放标准下伴生放射性废水处理工程设计

210975050_新排放标准下伴生放射性废水处理工程设计

DOI：10.19965/ki.iwt.2022-0332第 43 卷第 3 期2023年 3 月Vol.43 No.3

Mar.，2023 工业水处理Industrial Water Treatment

192新排放标准下伴生放射性废水处理工程设计

何立宁 1，杜娟 1，迟曼 2，刘晓超 1

（1.中核第四研究设计工程有限公司，河北石家庄 050021；2.北方工程设计研究院有限公司，河北石家庄 050011）

[ 摘要 ] 针对某氧化锆企业的伴生放射性废水成分复杂、高腐蚀性、放射性核素浓度较高、水质水量波动大等

处理难点，采用载带吸附+中和沉淀+过滤的高效处理工艺，实现了废水的稳定达标排放。介绍了处理工艺的设计

要点、工艺流程、设计参数、辐射防护设计、运行效果和经济分析等。工程实践表明，该工艺运行效果良好，稳定高

效，U和Th的总去除率≥99.7%，226Ra去除率≥98.6%。处理后出水（U+Th）质量浓度＜0.1 mg/L，226Ra活度浓度＜1.1

Bq/L，优于《伴生放射性矿开发利用环境辐射限值（报批稿初稿）》和《稀土工业污染物排放标准》（GB 26451—2011）

中的排放限值。工程有效消减了放射性核素对区域河道水体的污染，保障了人民身体健康，具有显著的环境效益，

可为伴生放射性矿产开发利用企业的伴生放射性废水处理提供参考借鉴。

［关键词］ 伴生放射性废水；氧化锆；废水处理工艺；设计要点

［中图分类号］ X703 ［文献标识码］ B ［文章编号］ 1005-829X（2023）03-0192-05

Engineering design of associated radioactive wastewater

treatment under new discharge standards

HE Lining1，DU Juan1，CHI Man2，LIU Xiaochao1

（1.The Fourth Research and Design Engineering Corporation of CNNC，Shijiazhuang 050021，China；2.North Engineering Design and Research Co.， Ltd.， Shijiazhuang 050011，China）

污水处理工程服务方案

污水处理工程服务方案

污水处理工程服务方案

一、项目概况

随着城市化进程的加快和工业发展的不断壮大，城市污水处理的问题变得日益突出。污水处理工程服务的开展，对环境保护和城市可持续发展具有重要意义。本文以某城市为例，从污水处理工程的整体概况、问题分析、技术方案、设备选型、管理模式等方面，提出完善的污水处理工程服务方案。

二、问题分析

该城市的污水处理工程存在以下问题：

1. 规模不足：该城市的污水处理厂的处理能力存在严重不足的问题，导致部分地区污水无法及时处理，带来环境污染问题。

2. 技术陈旧：现有污水处理设备陈旧，工艺不先进，处理效果差，存在污染物排放超标的情况。

3. 运维不规范：管理模式混乱，运营成本高，效益低，服务质量不高。

三、技术方案

1. 提高处理能力：根据该城市的污水排放量和未来发展需求，设计新的污水处理厂，提高处理能力，解决处理不足的问题。

2. 更新设备技术：选用先进的污水处理设备，更新陈旧的设备，提高处理效果，确保排放达标。

3. 优化处理工艺：对污水处理的各个环节进行优化，提高处理效率，减少能耗，降低运营成本。

4. 强化运维管理：建立科学的管理模式，提高设备利用率，降低维修成本，提高服务质量。

四、设备选型

1. 污水处理设备：选择生物接触氧化法处理工艺，选用耐腐蚀、耐高温的设备，确保长期稳定运行。

2. 污泥处理设备：选用高效的污泥脱水设备，实现污泥的资源化利用，减少处理成本。

3. 自动化控制设备：引入先进的自动化控制系统，实现设备的远程监控和自动化操作，提高运行效率，降低人力成本。

五、管理模式 1. 建立规范的运维管理体系，明确责任分工，强化设备的日常维护和定期检修，确保设备的稳定运行。

2. 进行技术培训，提高管理人员和操作人员的技术水平，增强应对突发事件的能力。

3. 引入现代化管理软件，实现设备的数据智能管理，及时发现问题，提高运行效率。

六、实施计划

1. 设备更新和工艺优化：计划在一年内完成设备更新和工艺优化工作。

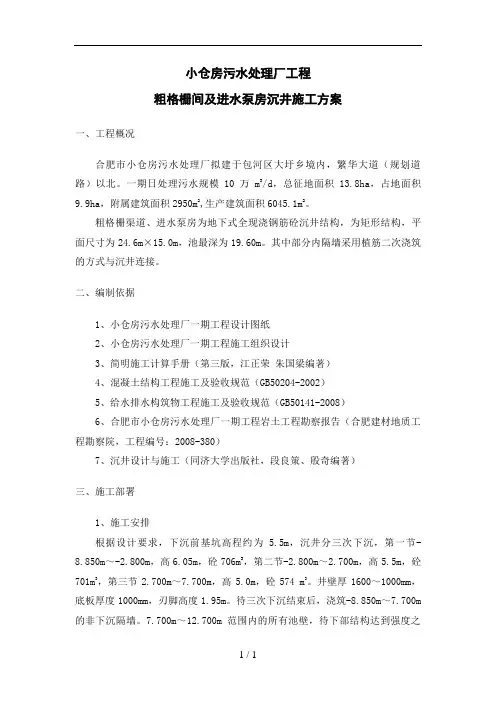

污水处理厂工程沉井施工方案(新8.11)
