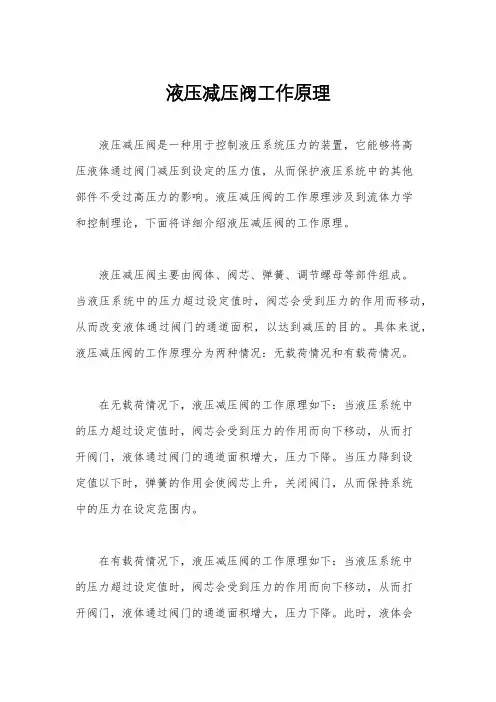

液压减压阀工作原理液压减压阀是一种用于控制液压系统压力的装置,它能够将高压液体通过阀门减压到设定的压力值,从而保护液压系统中的其他部件不受过高压力的影响。
液压减压阀的工作原理涉及到流体力学和控制理论,下面将详细介绍液压减压阀的工作原理。
液压减压阀主要由阀体、阀芯、弹簧、调节螺母等部件组成。
当液压系统中的压力超过设定值时,阀芯会受到压力的作用而移动,从而改变液体通过阀门的通道面积,以达到减压的目的。
具体来说,液压减压阀的工作原理分为两种情况:无载荷情况和有载荷情况。
在无载荷情况下,液压减压阀的工作原理如下:当液压系统中的压力超过设定值时,阀芯会受到压力的作用而向下移动,从而打开阀门,液体通过阀门的通道面积增大,压力下降。
当压力降到设定值以下时,弹簧的作用会使阀芯上升,关闭阀门,从而保持系统中的压力在设定范围内。
在有载荷情况下,液压减压阀的工作原理如下:当液压系统中的压力超过设定值时,阀芯会受到压力的作用而向下移动,从而打开阀门,液体通过阀门的通道面积增大,压力下降。
此时,液体会流向载荷,从而使载荷得到所需的压力。
当载荷的压力达到设定值时,阀芯会上升,关闭阀门,从而保持系统中的压力在设定范围内。
总的来说,液压减压阀的工作原理是通过阀芯的移动来改变液体通过阀门的通道面积,从而实现对液压系统中压力的控制。
通过合理设置阀芯的参数和弹簧的弹性系数,可以实现对液压系统中压力的精确控制,从而保护系统中的其他部件不受过高压力的影响。
在液压系统中,液压减压阀扮演着非常重要的角色,它能够有效地保护系统中的其他部件不受过高压力的影响,从而延长系统的使用寿命,提高系统的安全性和稳定性。
因此,了解液压减压阀的工作原理对于液压系统的设计和维护具有重要意义。

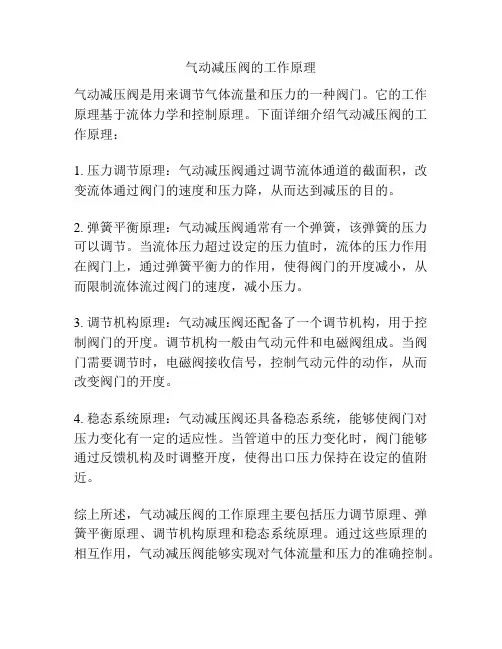

气动减压阀的工作原理
气动减压阀是用来调节气体流量和压力的一种阀门。
它的工作原理基于流体力学和控制原理。
下面详细介绍气动减压阀的工作原理:
1. 压力调节原理:气动减压阀通过调节流体通道的截面积,改变流体通过阀门的速度和压力降,从而达到减压的目的。
2. 弹簧平衡原理:气动减压阀通常有一个弹簧,该弹簧的压力可以调节。
当流体压力超过设定的压力值时,流体的压力作用在阀门上,通过弹簧平衡力的作用,使得阀门的开度减小,从而限制流体流过阀门的速度,减小压力。
3. 调节机构原理:气动减压阀还配备了一个调节机构,用于控制阀门的开度。
调节机构一般由气动元件和电磁阀组成。
当阀门需要调节时,电磁阀接收信号,控制气动元件的动作,从而改变阀门的开度。
4. 稳态系统原理:气动减压阀还具备稳态系统,能够使阀门对压力变化有一定的适应性。
当管道中的压力变化时,阀门能够通过反馈机构及时调整开度,使得出口压力保持在设定的值附近。
综上所述,气动减压阀的工作原理主要包括压力调节原理、弹簧平衡原理、调节机构原理和稳态系统原理。
通过这些原理的相互作用,气动减压阀能够实现对气体流量和压力的准确控制。
先导式减压阀的工作原理
先导式减压阀是一种常用的压力控制装置,它能够在系统中实现稳定的压力控制,保护管道和设备不受过高的压力影响。
其工作原理主要包括先导阀和主阀两部分,通过这两部分的协同作用,实现了减压阀的自动调节功能。
先导式减压阀的工作原理可以简单描述为,当介质压力超过设定值时,先导阀感应到压力变化,通过控制主阀的开启和关闭来调节介质的流量,从而使系统压力保持在设定范围内。
具体来说,先导式减压阀的工作原理包括以下几个方面:
1. 压力感应,当介质压力超过设定值时,先导阀感应到压力变化,并传递给主阀。
2. 控制主阀,先导阀通过控制主阀的开启和关闭,调节介质的流量,从而使系统压力保持在设定范围内。
3. 负反馈调节,一旦系统压力超出设定范围,先导式减压阀会立即做出反应,通过负反馈调节,使介质流量适时调整,从而实现
压力的稳定控制。
4. 自动调节,先导式减压阀具有自动调节的功能,能够根据系统压力的变化自动调节介质流量,保持系统压力稳定。
5. 安全保护,先导式减压阀在系统中起到了安全保护作用,当系统压力超出安全范围时,能够及时调节介质流量,避免管道和设备受到过高压力的影响。
总的来说,先导式减压阀的工作原理是通过先导阀和主阀的协同作用,实现了对系统压力的稳定控制和自动调节。
它在工业生产和设备运行中起到了重要的作用,保障了系统的安全稳定运行。
行业资料:________ 气体钢瓶减压阀工作原理及使用方法单位:______________________部门:______________________日期:______年_____月_____日第1 页共6 页气体钢瓶减压阀工作原理及使用方法在物理化学实验中,经常要用到氧气、氮气、氢气、氩气等气体。
这些气体一般都是贮存在专用的高压气体钢瓶中。
使用时通过减压阀使气体压力降至实验所需范围,再经过其它控制阀门细调,使气体输入使用系统。
最常用的减压阀为氧气减压阀,简称氧气表。
1.氧气减压阀的工作原理氧气减压阀的高压腔与钢瓶连接,低压腔为气体出口,并通往使用系统。
高压表的示值为钢瓶内贮存气体的压力。
低压表的出口压力可由调节螺杆控制。
使用时先打开钢瓶总开关,然后顺时针转动低压表压力调节螺杆,使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。
这样进口的高压气体由高压室经节流减压后进入低压室,并经出口通往工作系统。
转动调节螺杆,改变活门开启的高度,从而调节高压气体的通过量并达到所需的压力值。
减压阀都装有安全阀。
它是保护减压阀并使之安全使用的装置,也是减压阀出现故障的信号装置。
如果由于活门垫、活门损坏或由于其它原因,导致出口压力自行上升并超过一定许可值时,安全阀会自动打开排气。
2.氧气减压阀的使用方法(1)按使用要求的不同,氧气减压阀有许多规格。
最高进口压力大多为,最低进口压力不小于出口压力的2.5倍。
出口压力规格较多,一般为,最高出口压力为。
(2)安装减压阀时应确定其连接规格是否与钢瓶和使用系统的接头第 2 页共 6 页相一致。
减压阀与钢瓶采用半球面连接,靠旋紧螺母使二者完全吻合。
因此,在使用时应保持两个半球面的光洁,以确保良好的气密效果。
安装前可用高压气体吹除灰尘。
必要时也可用聚四氟乙烯等材料作垫圈。
(3)氧气减压阀应严禁接触油脂,以免发生火警事故。
(4)停止工作时,应将减压阀中余气放净,然后拧松调节螺杆以免弹性元件长久受压变形。

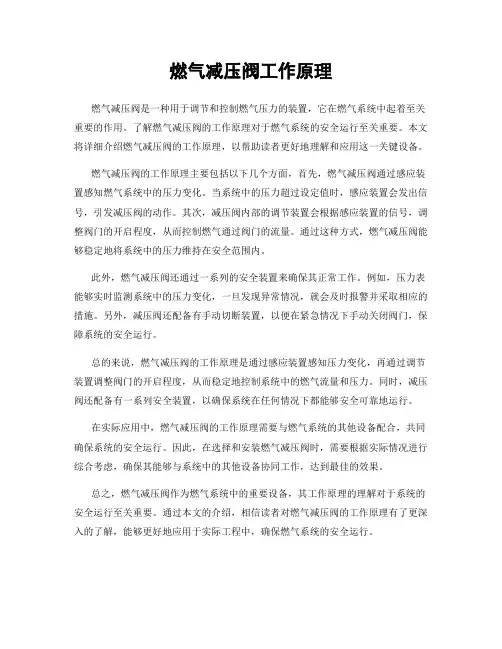

燃气减压阀工作原理燃气减压阀是一种用于调节和控制燃气压力的装置,它在燃气系统中起着至关重要的作用。
了解燃气减压阀的工作原理对于燃气系统的安全运行至关重要。
本文将详细介绍燃气减压阀的工作原理,以帮助读者更好地理解和应用这一关键设备。
燃气减压阀的工作原理主要包括以下几个方面,首先,燃气减压阀通过感应装置感知燃气系统中的压力变化。
当系统中的压力超过设定值时,感应装置会发出信号,引发减压阀的动作。
其次,减压阀内部的调节装置会根据感应装置的信号,调整阀门的开启程度,从而控制燃气通过阀门的流量。
通过这种方式,燃气减压阀能够稳定地将系统中的压力维持在安全范围内。
此外,燃气减压阀还通过一系列的安全装置来确保其正常工作。
例如,压力表能够实时监测系统中的压力变化,一旦发现异常情况,就会及时报警并采取相应的措施。
另外,减压阀还配备有手动切断装置,以便在紧急情况下手动关闭阀门,保障系统的安全运行。
总的来说,燃气减压阀的工作原理是通过感应装置感知压力变化,再通过调节装置调整阀门的开启程度,从而稳定地控制系统中的燃气流量和压力。
同时,减压阀还配备有一系列安全装置,以确保系统在任何情况下都能够安全可靠地运行。
在实际应用中,燃气减压阀的工作原理需要与燃气系统的其他设备配合,共同确保系统的安全运行。
因此,在选择和安装燃气减压阀时,需要根据实际情况进行综合考虑,确保其能够与系统中的其他设备协同工作,达到最佳的效果。
总之,燃气减压阀作为燃气系统中的重要设备,其工作原理的理解对于系统的安全运行至关重要。
通过本文的介绍,相信读者对燃气减压阀的工作原理有了更深入的了解,能够更好地应用于实际工程中,确保燃气系统的安全运行。

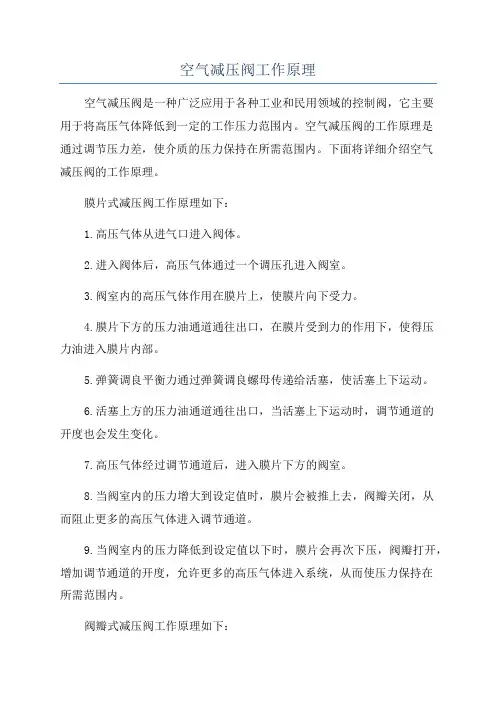

空气减压阀工作原理空气减压阀是一种广泛应用于各种工业和民用领域的控制阀,它主要用于将高压气体降低到一定的工作压力范围内。
空气减压阀的工作原理是通过调节压力差,使介质的压力保持在所需范围内。
下面将详细介绍空气减压阀的工作原理。
膜片式减压阀工作原理如下:1.高压气体从进气口进入阀体。
2.进入阀体后,高压气体通过一个调压孔进入阀室。
3.阀室内的高压气体作用在膜片上,使膜片向下受力。
4.膜片下方的压力油通道通往出口,在膜片受到力的作用下,使得压力油进入膜片内部。
5.弹簧调良平衡力通过弹簧调良螺母传递给活塞,使活塞上下运动。
6.活塞上方的压力油通道通往出口,当活塞上下运动时,调节通道的开度也会发生变化。
7.高压气体经过调节通道后,进入膜片下方的阀室。
8.当阀室内的压力增大到设定值时,膜片会被推上去,阀瓣关闭,从而阻止更多的高压气体进入调节通道。
9.当阀室内的压力降低到设定值以下时,膜片会再次下压,阀瓣打开,增加调节通道的开度,允许更多的高压气体进入系统,从而使压力保持在所需范围内。
阀瓣式减压阀工作原理如下:1.高压气体从进气口进入阀体。
2.进入阀体后,高压气体通过一个调压弹簧进入阀室。
3.高压气体作用在阀瓣上,使阀瓣向下受力。
4.阀瓣下方的压力油通道通往出口,在阀瓣受到力的作用下,使得压力油进入阀瓣的腔体内部。
5.阀瓣上方的压力油通道通往出口,当阀瓣上下运动时,调节通道的开度也会发生变化。
6.高压气体经过调节通道后,进入阀瓣下方的腔体内部。
7.当阀瓣下方的腔体内的压力增大到设定值时,阀瓣会被推上去,阀瓣关闭,从而阻止更多的高压气体进入调节通道。
8.当阀瓣下方的腔体内的压力降低到设定值以下时,阀瓣会再次下压,阀瓣打开,增加调节通道的开度,允许更多的高压气体进入系统,从而使压力保持在所需范围内。
总之,无论是膜片式减压阀还是阀瓣式减压阀,它们的工作原理都是通过调节阀瓣或膜片的位置,改变调节通道的开度,从而控制进入系统的高压气体量,使系统的压力保持在所需范围内。

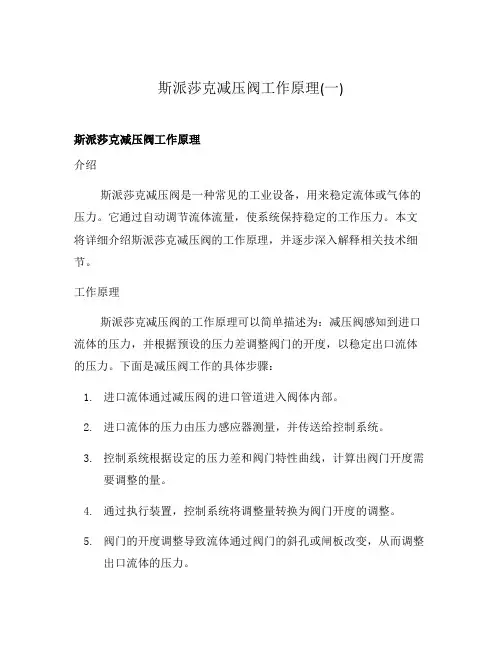

斯派莎克减压阀工作原理(一)斯派莎克减压阀工作原理介绍斯派莎克减压阀是一种常见的工业设备,用来稳定流体或气体的压力。
它通过自动调节流体流量,使系统保持稳定的工作压力。
本文将详细介绍斯派莎克减压阀的工作原理,并逐步深入解释相关技术细节。
工作原理斯派莎克减压阀的工作原理可以简单描述为:减压阀感知到进口流体的压力,并根据预设的压力差调整阀门的开度,以稳定出口流体的压力。
下面是减压阀工作的具体步骤:1.进口流体通过减压阀的进口管道进入阀体内部。
2.进口流体的压力由压力感应器测量,并传送给控制系统。
3.控制系统根据设定的压力差和阀门特性曲线,计算出阀门开度需要调整的量。
4.通过执行装置,控制系统将调整量转换为阀门开度的调整。
5.阀门的开度调整导致流体通过阀门的斜孔或闸板改变,从而调整出口流体的压力。
6.出口流体的压力再次被压力感应器测量,并通过反馈信号传送回控制系统。
7.控制系统根据反馈信号来调整阀门的开度,以使出口流体的压力接近预设的值。
8.循环以上步骤,保持减压阀的工作压力稳定。
技术细节斯派莎克减压阀的工作涉及一些关键技术细节,下面是一些常见的细节:•阀门特性曲线:斯派莎克减压阀的阀门开度和流量之间的关系可以用特性曲线表示。
这些曲线通常是根据阀门的设计和试验数据绘制的,并用于控制系统计算调整量。
•压力感应器:减压阀中的压力感应器用于测量进口和出口流体的压力。
这些传感器通常是基于压电效应或其他原理工作的,并将压力信号转换为电信号,以供控制系统使用。
•控制系统:斯派莎克减压阀通常配备一个控制系统,用于计算阀门开度的调整量,并控制阀门的执行装置。
这些控制系统通常包括传感器、计算器和执行器等组件。
•阀门执行装置:阀门的执行装置负责将控制系统计算的调整量转换为阀门的实际开度调整。
这些装置可以是电动、液动或气动驱动的,具体取决于减压阀的设计和应用场景。
应用领域斯派莎克减压阀广泛应用于各个领域,以稳定流体和气体的压力。
空气减压阀工作原理
空气减压阀是一种常见的压力控制装置,用于调节气体管道中的压力,以确保系统的稳定运行。
它的工作原理如下:
1. 压力感知:空气减压阀通常由一个弹簧和一个压力感知元件组成,如膜片或活塞。
当气体管道中的压力超过设定的值时,压力感知元件会受到压力的作用而变形。
2. 弹簧力作用:在减压阀中,弹簧扮演着重要的角色。
当压力感知元件变形时,弹簧会受到压力感知元件的变形而伸缩或压缩。
弹簧的弹性力将起到恢复原状的作用。
3. 减压调节:压力感知元件变形后,通过弹簧的力量,将压力作用在减压阀的阀芯或阀盘上。
这会引起阀芯或阀盘的移动,改变阀门的开启度,从而调节气体流过阀门的速度。
4. 压力平衡:当阀门打开时,气体通过阀门流出,同时也会降低管道中的压力。
当管道中的压力降低到设定的压力值时,压力感知元件的变形会减少,弹簧的力量将阀芯或阀盘推回原来的位置,从而减小阀门的开启度,保持稳定的流量和压力。
总的来说,空气减压阀的工作原理是通过压力感知元件感知管道中的压力变化,通过弹簧力量调节阀门的开启度,以实现稳定的气体流量和压力。

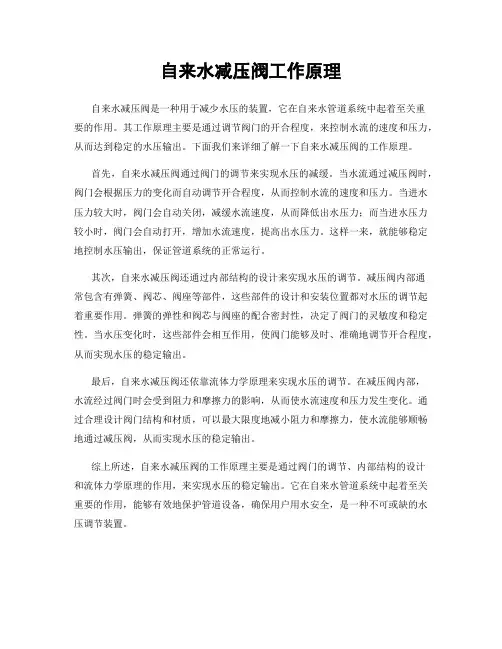

自来水减压阀工作原理
自来水减压阀是一种用于减少水压的装置,它在自来水管道系统中起着至关重
要的作用。
其工作原理主要是通过调节阀门的开合程度,来控制水流的速度和压力,从而达到稳定的水压输出。
下面我们来详细了解一下自来水减压阀的工作原理。
首先,自来水减压阀通过阀门的调节来实现水压的减缓。
当水流通过减压阀时,阀门会根据压力的变化而自动调节开合程度,从而控制水流的速度和压力。
当进水压力较大时,阀门会自动关闭,减缓水流速度,从而降低出水压力;而当进水压力较小时,阀门会自动打开,增加水流速度,提高出水压力。
这样一来,就能够稳定地控制水压输出,保证管道系统的正常运行。
其次,自来水减压阀还通过内部结构的设计来实现水压的调节。
减压阀内部通
常包含有弹簧、阀芯、阀座等部件,这些部件的设计和安装位置都对水压的调节起着重要作用。
弹簧的弹性和阀芯与阀座的配合密封性,决定了阀门的灵敏度和稳定性。
当水压变化时,这些部件会相互作用,使阀门能够及时、准确地调节开合程度,从而实现水压的稳定输出。
最后,自来水减压阀还依靠流体力学原理来实现水压的调节。
在减压阀内部,
水流经过阀门时会受到阻力和摩擦力的影响,从而使水流速度和压力发生变化。
通过合理设计阀门结构和材质,可以最大限度地减小阻力和摩擦力,使水流能够顺畅地通过减压阀,从而实现水压的稳定输出。
综上所述,自来水减压阀的工作原理主要是通过阀门的调节、内部结构的设计
和流体力学原理的作用,来实现水压的稳定输出。
它在自来水管道系统中起着至关重要的作用,能够有效地保护管道设备,确保用户用水安全,是一种不可或缺的水压调节装置。

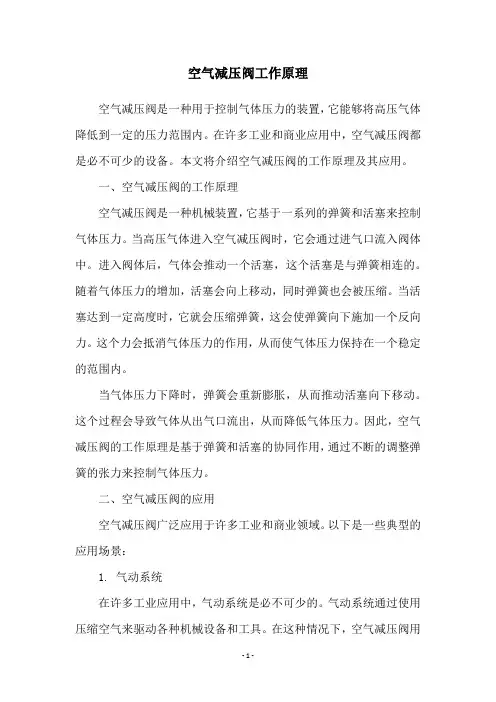

空气减压阀工作原理空气减压阀是一种用于控制气体压力的装置,它能够将高压气体降低到一定的压力范围内。
在许多工业和商业应用中,空气减压阀都是必不可少的设备。
本文将介绍空气减压阀的工作原理及其应用。
一、空气减压阀的工作原理空气减压阀是一种机械装置,它基于一系列的弹簧和活塞来控制气体压力。
当高压气体进入空气减压阀时,它会通过进气口流入阀体中。
进入阀体后,气体会推动一个活塞,这个活塞是与弹簧相连的。
随着气体压力的增加,活塞会向上移动,同时弹簧也会被压缩。
当活塞达到一定高度时,它就会压缩弹簧,这会使弹簧向下施加一个反向力。
这个力会抵消气体压力的作用,从而使气体压力保持在一个稳定的范围内。
当气体压力下降时,弹簧会重新膨胀,从而推动活塞向下移动。
这个过程会导致气体从出气口流出,从而降低气体压力。
因此,空气减压阀的工作原理是基于弹簧和活塞的协同作用,通过不断的调整弹簧的张力来控制气体压力。
二、空气减压阀的应用空气减压阀广泛应用于许多工业和商业领域。
以下是一些典型的应用场景:1. 气动系统在许多工业应用中,气动系统是必不可少的。
气动系统通过使用压缩空气来驱动各种机械设备和工具。
在这种情况下,空气减压阀用于控制压缩空气的压力,以确保系统能够正常运行。
2. 液压系统液压系统是一种通过使用液体来驱动机械设备的技术。
在液压系统中,空气减压阀用于控制液体的压力,以确保系统能够正常运行。
3. 空气压缩机空气压缩机用于将气体压缩成高压气体。
在这种情况下,空气减压阀用于控制压缩空气的压力,以确保系统能够正常运行。
4. 气体输送系统气体输送系统用于将气体从一个地方输送到另一个地方。
在这种情况下,空气减压阀用于控制气体的压力,以确保气体能够稳定地被输送。
三、结论空气减压阀是一种重要的气体控制装置,它能够将高压气体降低到一定的压力范围内。
空气减压阀的工作原理是基于弹簧和活塞的协同作用,通过不断的调整弹簧的张力来控制气体压力。
空气减压阀广泛应用于许多工业和商业领域,包括气动系统、液压系统、空气压缩机和气体输送系统等。
蒸汽减压阀工作原理蒸汽减压阀是一种用于控制蒸汽系统压力的重要设备,它能够确保系统内的蒸汽压力在安全范围内,并且能够稳定地保持在设定的压力值。
蒸汽减压阀的工作原理主要是通过调节介质的流量来达到控制压力的目的。
下面将详细介绍蒸汽减压阀的工作原理。
首先,蒸汽减压阀的核心部件是阀芯和阀座。
当系统内的蒸汽压力超过设定值时,阀芯会自动打开,介质(蒸汽)流经阀芯和阀座之间的缝隙,从而减小系统内的压力。
当系统内的蒸汽压力降低到设定值以下时,阀芯会自动关闭,阻止介质继续流出,从而保持系统内的压力稳定。
其次,蒸汽减压阀还配备了调节装置,可以根据系统的需要来调节阀芯的开启程度,从而控制介质的流量和压力。
调节装置通常是一个手柄或者螺丝,通过手动调节或者自动控制来改变阀芯的开启程度,从而实现对系统压力的精确控制。
此外,蒸汽减压阀还有一个重要的功能就是安全保护。
当系统内的蒸汽压力超过设定值的很多倍时,蒸汽减压阀会自动打开,将过高的压力释放出去,以避免系统发生爆炸或者其他危险情况。
这种安全保护功能对于蒸汽系统的安全运行非常重要。
总的来说,蒸汽减压阀的工作原理是通过控制介质的流量来调节系统内的压力,从而确保系统能够稳定地工作在安全的压力范围内。
它通过阀芯和阀座的开启和关闭来实现对压力的精确控制,同时配备了调节装置和安全保护功能,能够满足不同系统的需求,并且能够保障系统的安全运行。
在实际应用中,蒸汽减压阀通常会与其他控制设备配合使用,比如压力传感器、控制阀等,以实现对整个蒸汽系统的精确控制。
通过科学合理地设计和配置,蒸汽减压阀能够有效地保护系统的安全运行,并且能够提高系统的稳定性和可靠性。
总之,蒸汽减压阀是蒸汽系统中不可或缺的重要设备,它的工作原理是通过控制介质的流量来调节系统内的压力,从而确保系统能够稳定地工作在安全的压力范围内。
它具有精确控制压力、安全保护系统的功能,能够满足不同系统的需求,并且能够保障系统的安全运行。
先导式减压阀工作原理先导式减压阀是一种常用的流体控制装置,它通过控制介质的流动来实现压力的稳定和调节。
在工业生产中,先导式减压阀被广泛应用于各种流体系统中,起着重要的作用。
本文将详细介绍先导式减压阀的工作原理,希望能够帮助读者更好地理解和应用这一设备。
先导式减压阀是一种自动调节装置,它通过感应介质流动的压力变化,自动调节阀门的开度,从而实现对介质流动的控制。
它的工作原理可以简单描述为,当介质流经减压阀时,先导阀感应介质流动的压力变化,通过连杆与主阀相连,控制主阀的开度,从而调节介质的压力。
当介质的压力超过设定值时,先导阀会感应到压力变化,通过控制主阀的关闭程度来减小介质的流量,从而使压力保持在设定范围内。
反之,当介质的压力低于设定值时,先导阀会感应到压力变化,通过控制主阀的开启程度来增加介质的流量,从而使压力保持在设定范围内。
先导式减压阀的工作原理主要依赖于先导阀与主阀之间的连杆传动,通过连杆的伸缩来控制主阀的开度。
当介质的压力发生变化时,先导阀能够迅速感应到,并通过连杆传递给主阀,使主阀的开度及时调整,从而实现对介质流量的调节。
这种连杆传动的设计能够保证减压阀的响应速度和稳定性,使其能够在各种工况下都能够准确地控制介质的压力。
除了连杆传动,先导式减压阀还采用了先导阀的自动控制原理,通过感应介质流动的压力变化来实现对主阀的控制。
这种自动控制原理能够使减压阀能够根据介质流动的实际情况自动调节,不需要人工干预,从而能够更加准确地控制介质的压力,提高了减压阀的稳定性和可靠性。
综上所述,先导式减压阀是一种通过连杆传动和自动控制原理来实现对介质流动的控制的装置。
它的工作原理简单清晰,能够准确地控制介质的压力,具有响应速度快、稳定性好的特点,因此在工业生产中得到了广泛的应用。
希望本文能够帮助读者更好地理解先导式减压阀的工作原理,为实际应用提供帮助。
水压减压阀工作原理
一、引言
水压减压阀是一种常见的阀门,其作用是将高水压转换为低水压。
它在工业、民用和农业等领域都有广泛的应用。
本文将详细介绍水压减压阀的工作原理。
二、水压减压阀的结构
水压减压阀由主体、调节弹簧、调节螺母和活塞组成。
其中,主体分为进口和出口两个部分,中间有一个活塞,上面有一个调节弹簧和一个调节螺母。
三、水压减压阀的工作原理
当高水压通过进口流入主体时,它将推动活塞向上移动。
此时,流量控制孔被打开,高水压通过流量控制孔进入下游管道。
随着下游管道中的低水压增加,它将反作用于活塞,并使其向下移动。
当活塞下降到一定位置时,流量控制孔被关闭。
此时,上游管道中的高水压就无法通过流量控制孔进入下游管道了。
四、调节弹簧和调节螺母的作用
在正常情况下,调节弹簧的力量足以使活塞保持在一个稳定的位置。
但是,如果需要调整水压减压阀的工作压力,可以通过旋转调节螺母
来增加或减少调节弹簧的力量。
这样就可以实现水压减压阀的定制化。
五、水压减压阀的应用
水压减压阀广泛应用于工业、民用和农业等领域。
在工业领域中,它
们通常被用于控制加工设备中的水流量和水压。
在民用领域中,它们
被用于控制住宅和商业建筑中的水流量和水压。
在农业领域中,它们
通常被用于灌溉系统和畜牧场。
六、总结
本文详细介绍了水压减压阀的结构、工作原理、调节弹簧和调节螺母
的作用以及应用范围。
通过了解这些知识,我们可以更好地理解并使
用这种常见的阀门。
膜片式减压阀工作原理
膜片式减压阀是一种常用于管道系统的减压装置,主要用于控制流体介质的压力,使其保持在一定范围内。
其工作原理如下:
1. 原理:膜片式减压阀通过调节阀芯的开度来改变管道内的流通截面积,从而改变流体流速,并通过控制膜片的运动来调整流体压力,以达到减压的目的。
2. 结构:膜片式减压阀由主体、弹簧、阀芯和膜片等部件构成。
主体是阀门的外壳,其中有进口和出口管道连接口;弹簧提供一个恒定的压力,用于对抗流体压力;阀芯是调节流通截面积的部件,通过阀芯的移动调节流速;膜片是用于感应压力变化并传导给阀芯的部件。
3. 工作过程:当压力超过设定值时,弹簧会推动阀芯向关闭方向移动,减小流体通过的截面积,降低流速,从而降低压力;当压力低于设定值时,弹簧会使阀芯向开启方向移动,增大流体通过的截面积,提高流速,从而提高压力。
4. 控制方式:膜片式减压阀可以通过手动调节、自动控制或通过压力传感器等监测压力变化,并通过开启或关闭阀门来控制压力。
总之,膜片式减压阀通过调节阀芯和感应膜片的运动,实现对流体压力的控制,从而保证管道系统中的压力在设定范围内。
减温减压装置工作原理减温减压装置是提供多种服务的关键工业设备,包括冷却、湿热控制、汽液分离,以及其他工业和环境应用。
它更泛地用于工业供气和发电系统,减温减压装置可以改变物质的形态或密度,并维持物质在有效温度和压力范围内,以达到最佳操作性能和可靠性。
减温减压装置是一种热换热器,可以实现热力学或化学反应。
减温减压装置的工作原理包括冷却、压缩、缩水和加热等功能。
冷却的原理是利用流体传热从较高温度的流体中吸收热量,将其转移到较低温度的流体中。
然后,热量通常通过空气或液体所携带的传热介质释放出去,从而达到减温目的。
此外,压缩和缩水也是减温减压装置的常用工作原理。
压缩原理是利用某些机械设备和流体的热力学特性,将其压缩进某个较小的容器,从而减小流体的体积;缩水原理是利用流体流动的带动力,将液体排入某种小孔,从而降低液体的温度。
最后,加热是在减温减压装置中使用的最常见的原理,其基本原理是通过加热介质,如燃气、电能或热油来加热流体,从而降低流体的温度。
减温减压装置的特点是不同的系统可以完成多种功能,比如冷却、压缩、增压、蒸发、湿热控制、汽液分离等,它们也包括混合、比例、调节等控制功能。
此外,减温减压装置可以节约能源,还可以减少环境污染。
减温减压装置由大型气体动力推进器,气体比例器,温度和压力表,安全阀,过滤器,流量计以及冷却器等组成,使用的结构较为复杂。
减温减压装置的操作参数应符合设备的技术要求,可以达到最佳的操作性能和可靠性。
总之,减温减压装置的原理是利用流体的热力学特性,通过冷却、压缩、缩水和热能,将高温物质转换为低温物质,从而实现减温减压的目的。
它可以改变物质的形态或密度,并维持物质在有效温度和压力范围内,以达到最佳操作性能和可靠性,是工业自动化中不可或缺的关键设备。
压缩空气减压阀工作原理1. 什么是压缩空气减压阀?首先,压缩空气减压阀就是个“减压小能手”。
它的任务就是把高压的空气调整到一个合适的低压状态,简单说就是让气压变得舒服点。
想象一下,你在家里用气泵给轮胎充气,气泵一开始的压力可高了,结果就像喝了一口冰水直哆嗦,这时减压阀就像是那位体贴的朋友,帮你调节水温,让你一口喝得顺心。
1.1 减压阀的结构说到结构,减压阀可不是简单的玩意儿。
它通常有一个阀体、弹簧、膜片和调节手柄。
阀体就像是家里的“大堂”,里面装着“减压精英”——膜片,它负责感应气体的压力。
弹簧就像是个“保镖”,随时准备把气压拦下,而调节手柄则是你控制气压的“遥控器”,动一动就能让气压变换自如。
1.2 工作原理当高压空气通过减压阀,膜片被迫向上移动,直到达到预设的压力。
就像在赶公交,压力越来越大,你也得赶紧加速。
气流通过减压阀后,气压降下来,变得平稳得多。
最终,这些经过调节的空气就能轻松地送到各个地方,比如气动工具、喷涂设备等等,真是如鱼得水!2. 减压阀的重要性说到重要性,减压阀绝对是压缩空气系统里的“扛把子”。
没有它,气压就像失控的小火车,随时可能出事。
比如说,如果用高压空气去吹粉刷,那绝对是个“大爆炸”的场面!而且,过高的气压还可能损坏设备,给企业带来不小的损失,真是“前车之鉴”。
2.1 节能与保护再者,使用减压阀还能有效节省能源。
想象一下,如果空气压得那么高,你用的气动设备也会相应地消耗更多的电能,结果就像是给一台小车装上了跑车的发动机,浪费得厉害。
而减压阀恰好能把这个过程“变身”,让设备运行在最佳状态,既省钱又环保,简直是个“环保小卫士”。
2.2 应用场景减压阀的应用场景也多得让你惊讶!从工厂的气动工具到家庭的喷雾器,从医疗设备到食品包装,几乎无处不在。
它的存在就像是“无形的守护神”,确保每一处的气压都是“刚刚好”。
如果你在车间工作,肯定能体会到它带来的“如沐春风”的感觉。
3. 小技巧与维护说到这里,大家肯定想知道,减压阀要怎么维护吧?其实很简单,定期检查和清洁就好。
减压阀的工作原理及作用一、介绍在各种工业设备中,减压阀都扮演着至关重要的角色。
减压阀是一种自动调节压力的装置,能够确保系统中的管道和设备处于安全工作状态。
它通过控制流体的压力来避免过高或过低的压力对系统造成破坏。
本文将详细探讨减压阀的工作原理及作用。
二、工作原理减压阀通过正向作用力平衡来实现压力调节,其工作原理可以分为以下几个步骤:2.1 压力感应减压阀通过感应系统内的压力变化来控制阀芯的运动。
当系统内的压力超过设定的上限值时,减压阀会启动,开始减压操作。
2.2 弹簧力平衡减压阀内部通常会设置一个弹簧,通过该弹簧对阀芯施加力,使其保持稳定状态。
当系统内的压力超过设定的上限值时,弹簧力将逐渐降低,使阀芯向下运动。
2.3 阀芯位置调节减压阀中的阀芯位置决定了系统中的流体压力。
当阀芯向下运动时,流体通路会逐渐打开,允许一定量的流体通过,进而降低系统的压力。
2.4 压力调节通过调节弹簧的紧张程度,可以改变弹簧力的大小,从而达到调节系统压力的效果。
当设定值与系统压力相等时,减压阀会自动停止工作,保持系统在稳定的工作状态。
三、作用减压阀在工业设备中具有以下作用:3.1 保护设备安全在许多工业设备中,管道和设备必须在特定压力范围内工作,过高或过低的压力都可能导致系统崩溃或设备损坏。
减压阀可以监测系统压力,并通过调整流体压力来保护设备的安全运行。
3.2 节省能源过高的压力不仅会对设备造成损坏,还会浪费大量的能源。
减压阀可以控制系统中的压力,避免能源的无效浪费,提高工业设备的能源利用率。
3.3 提高工作效率某些设备在特定流体压力下才能正常工作,如果压力过高或过低,设备的工作效率将受到影响。
减压阀可以确保系统的流体压力在适当的范围内,为设备提供最佳工作条件,提高工作效率。
四、常见减压阀类型根据不同的工作原理和应用场景,现有多种类型的减压阀,其中常见的有以下几种:4.1 弹簧式减压阀弹簧式减压阀是一种通过弹簧力平衡来实现压力调节的减压阀。
液压系统减压阀的工作原理和结构
液压系统的减压阀是一种重要的安全装置,用于确保液压系统的压力不会超过设定值,以防止系统损坏或发生危险。
减压阀的工作原理是当系统压力高于设定值时,减压阀会自动打开,让部分液体流出系统,从而降低系统压力,保持在设定范围内。
当系统压力恢复到设定值以下时,减压阀会自动关闭。
减压阀通常由以下几个部分组成:
1. 主体:通常为金属制成,用于容纳减压阀的内部机构和连接液压系统的管路。
2. 弹簧:用于提供阀门关闭时的弹力,保持系统压力在设定范围内。
3. 调节装置:通常由调节螺母、调节帽等组成,用于调节和固定减压阀的设定压力。
4. 阀芯:位于主体内的移动部件,通过弹簧和调节装置的作用,可以控制阀门的开闭程度和减压阀的设定压力。
减压阀的结构和工作原理可以根据不同的应用需求和工作环境进行设计和调整。
一些特殊的减压阀还可能包括压力表、排气阀、过滤器等附件,以提供更全面的功能和控制能力。
下面以减压阀为例,介绍减压系统的工作原理。
— —当吹灰管道系统减压站准备运行时,减压阀前的电动截止阀并未开启,程控首先
指令三通电磁阀的线圈得电,使定位器输出口与执行器隔膜腔气室相通(即三通电磁阀1、
2相通,见图2),此时,压力控制器测量值为零,与设定值之差最大,压力控制器与定位器
的输出量亦最大,减压阀全开;
— —吹灰程控然后指令开启减压阀前的电动截止阀,于是,蒸汽便迅速地通过减压阀
流向阀后的管道系统,随着减压阀后蒸汽压力的升高,压力控制器的取样测量值与设定值之
差逐渐变小,输送给执行器隔膜腔气室的气压由大变小,阀门开度也由大变小,通过减压阀
的蒸汽量随之由大变小;当阀后压力取样测量值等于定值(压力控制器内的测量针与设定针
重合)时,压力控制器输送给定位器的信号趋于稳定,阀门的开度也稳定在某一位置,通过
减压阀的蒸汽量亦趋于稳定;
— —若减压阀后系统的蒸汽耗量突然变小(或为零),则阀后压力会升高,此时,压力
控制器的取样测量值将大于设定值,它输送给定位器的信号将由稳定变小,定位器给执行器
的气压随之变小,阀门开度变小(或关闭),直至压力控制器的测量针与设定针重合(即阀
后压力取样测量值等于设定值),阀门又重新稳定在某一开度;
— —当减压阀后系统的蒸汽耗量增加,则阀后压力会降低,此时,压力控制器的取样
测量值将小于设定值,它输送给定位器的信号将由稳定变大,定位器给执行器的气压随之变
大,阀门开度变大,通过的蒸汽流量增加,直至阀后压力取样测量值与设定值相等,压力控
制器的输出信号和阀门开度又趋于稳定……。
