第一章 织物的上机图第一节 织物组织概述一、织物组织的概念1、织物组织：在织物中经纱和纬纱相互交错或彼此沉浮的规律叫做织物组织。2、组织点：经纬纱相交处叫做组织点。经组织点：经纱浮于纬纱之上与纬纱交织的点。纬组织点：纬纱浮于经纱之上与经纱交织的点。3、组织循环：织物中经、纬组织点浮沉规律达到重复时，称为一个组织循环，用一个组织循环可以表示整个织物组织。组织循环经纱数：构成一个组织循环所需要的经纱根数称为，用Rj表示；组织循环纬纱数：构成一个组织循环所需要的纬纱根数称为，用Rw表示。二、织物组织的表示方法1、分式表示法：一般为第一根纱线上的 （缎纹组织除外），用于较简单的组织。如平纹；斜纹 等。2、意匠图表示法（方格表示法——组织图）：利用组织图可以即简便又清楚地表示织物组织，画组织图用意匠纸（方格纸）。在方格纸上：每一纵行表示一根经纱，顺序是从左向右；每一横行表示一根纬纱，顺序是从下向上；每个方格表示一个组织点。经组织点：填符号，如：
等。纬组织点为空白“□”。在一个组织循环中，纵行格子个数表示组织循环经纱根数Rj；横行格子个数表示组织循环纬纱根数Rw。三、织物的纵横截面示意图织物的纵横截面示意图是表示织物中经纬纱交织的空间结构状态及纱线弯曲情况。1、纵向截面示意图2、横向截面示意图。四、组织点飞数1、定义：是表示织物中相应组织点位置关系的一个参数。飞数用S来表示，分为经向飞数Sj与纬向飞数Sw。例： Sj=3 ；Sw=2 沿一个方向数飞数。组织点飞数是一个矢量，既有大小，又有方向。第二节 织物的上机图一、上机图的概念是表示织物上机织造工艺条件的图解。上机图由组织图、穿筘图、穿综图、纹板图四部分组成。二、各图的画法及意义1、组织图：组织图位于上机图的左下方，表示织物中经纬纱的交织规律。2、穿综图：是表示组织图中每根经纱穿入各页综片的顺序的图解。①表示方法：每一横行表示一片（页）或一列综丝，顺序是从下至上；每一纵行表示与组织图中相对应的一根经纱。②穿综原则：把交织规律相同的经纱一般穿入同一页综片中，而交织规律不同的经纱必须分别穿在不同的综片中。穿综图至少画一个穿综循环。③穿综方法：●第一种：顺穿法——每片综上都是单列综丝，把一个组织循环中的各根经纱逐一顺次穿再每一片综片上。优点：操作方便，便于记忆。缺点：Ⅰ当组织循环经纱数较多时，会占用较多的综片，给上机带来不便。

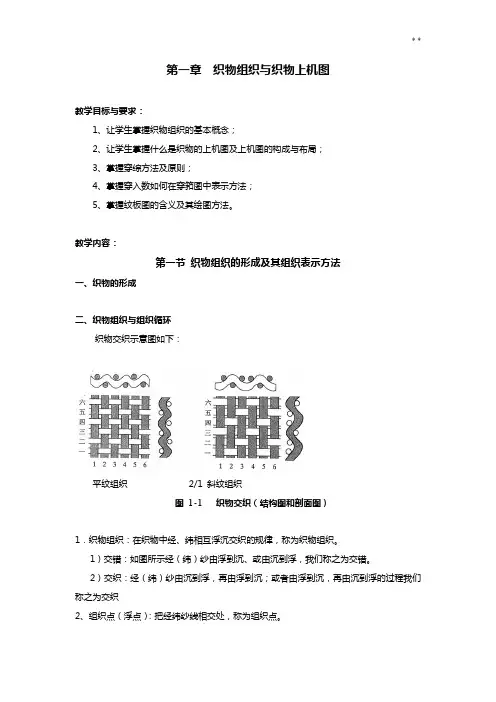

第一章 织物组织与织物上机图
教学目标与要求：
1、让学生掌握织物组织的基本概念；
2、让学生掌握什么是织物的上机图及上机图的构成与布局；
3、掌握穿综方法及原则；
4、掌握穿入数如何在穿筘图中表示方法；
5、掌握纹板图的含义及其绘图方法。
教学内容：
第一节 织物组织的形成及其组织表示方法
一、织物的形成
二、织物组织与组织循环
织物交织示意图如下：
平纹组织 2/1 斜纹组织
图 1-1 织物交织（结构图和剖面图）
1．织物组织：在织物中经、纬相互浮沉交织的规律，称为织物组织。
1）交错：如图所示经（纬）纱由浮到沉、或由沉到浮，我们称之为交错。
2）交织：经（纬）纱由沉到浮，再由浮到沉；或者由浮到沉，再由沉到浮的过程我们称之为交织
2、组织点（浮点）：把经纬纱线相交处，称为组织点。
1）经组织点（经浮点）：经纱浮在纬纱上，
2）纬组织点（纬浮点）：纬纱浮在经纱上
3、组织循环（完全组织）：经组织点和纬组织点的浮沉交织规律达到循环时，称为一个组织循环。用 R 表示。
1）经循环数：构成一个组织循环的经纱数，称为经循环数。用 Rj 表示。
2）纬循环数：构成一个组织循环的纬纱数，称为纬循环数。用 Rw 表示。

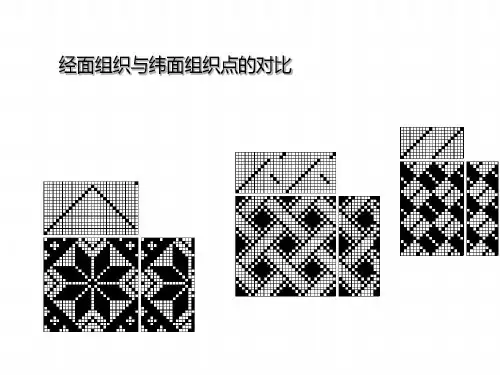

4、经面组织：织物组织中，经组织点多于纬组织点的，称为经面组织。
5、纬面组织：织物组织中，纬组织点多于经组织点的，称为纬面组织。
6、同面组织：织物组织中，经组织点等于纬组织点的，称为同面组织。
三、织物组织的表示方法
1、方格法：
1）意匠纸：带有格子的纸，其中的横行代表纬纱，纵行代表经纱。一般习惯上将经纱填绘符号来表示（○、×、■、●、▲等），纬组织点为空白格。
利用交织示意图与组织图示意讲解组织图：
绘组织图注意的问题：画组织图以前先画范围和边框，标出经纬纱序号，再画组织点。
2、分式表示法
适用于较简单的织物，分子表示每根经纱上的经组织点，分母表示每根经纱上的纬组织点。
* *
第一章 织物组织与织物上机图
教学目标与要求：
1、让学生掌握织物组织的基本概念；
2、让学生掌握什么是织物的上机图及上机图的构成与布局；
3、掌握穿综方法及原则；
4、掌握穿入数如何在穿筘图中表示方法；
5、掌握纹板图的含义及其绘图方法。
教学内容：
第一节 织物组织的形成及其组织表示方法
一、织物的形成
二、织物组织与组织循环
织物交织示意图如下：
平纹组织 2/1 斜纹组织
图 1-1 织物交织（结构图和剖面图）
1．织物组织：在织物中经、纬相互浮沉交织的规律，称为织物组织。
1）交错：如图所示经（纬）纱由浮到沉、或由沉到浮，我们称之为交错。
2）交织：经（纬）纱由沉到浮，再由浮到沉；或者由浮到沉，再由沉到浮的过程我们称之为交织
2、组织点（浮点）：把经纬纱线相交处，称为组织点。 * *
1）经组织点（经浮点）：经纱浮在纬纱上，
2）纬组织点（纬浮点）：纬纱浮在经纱上
3、组织循环（完全组织）：经组织点和纬组织点的浮沉交织规律达到循环时，称为一个组织循环。用 R 表示。
1）经循环数：构成一个组织循环的经纱数，称为经循环数。用 Rj 表示。
2）纬循环数：构成一个组织循环的纬纱数，称为纬循环数。用 Rw 表示。
4、经面组织：织物组织中，经组织点多于纬组织点的，称为经面组织。
5、纬面组织：织物组织中，纬组织点多于经组织点的，称为纬面组织。
6、同面组织：织物组织中，经组织点等于纬组织点的，称为同面组织。
三、织物组织的表示方法
1、方格法：
1）意匠纸：带有格子的纸，其中的横行代表纬纱，纵行代表经纱。一般习惯上将经纱填绘符号来表示（○、×、■、●、▲等），纬组织点为空白格。
利用交织示意图与组织图示意讲解组织图：
绘组织图注意的问题：画组织图以前先画范围和边框，标出经纬纱序号，再画组织点。
2、分式表示法
适用于较简单的织物，分子表示每根经纱上的经组织点，分母表示每根经纱上的纬组织点。
管状织物设计
3. 1 实例一
某一管状织物的设计意图为: 表组织采用2上1下右斜纹, 要求总经根数为10 左右。即R j= 3, Sw = + 1。
方案一: 第一纬自左向右投, 则取组织循环个数为4,M j= 3×4- 1= 11。
图1 以2上1下右斜纹为基础组织的管状组织(自左向右投第一纬)
如图1 所示, (a) 为表组织, (b) 为采用“底片反转法”得到的里组织, 根据投纬方向、表组织和总经根数, 可作出相应的截面图(c) (图中, 截面图的细实线表示第一纬; 虚线表示第二纬; 单点划线表示第三纬) , 再根据截面图可得到合理配置的里组织(d) , 将表、里组织按1∶1 配置, 可作出管状组织的组织图(e)。
分析: 根据上面所作的几个图, 我们可以看到,要作出管状组织的组织图, 关键问题是确定表里组织的相互配合。从图中可以得出结果, 合理配置的里组织实际上是将图1—b 中的第二纬作为第一纬而得到的。
方案二: 第一纬自右向左投, 则取组织循环个数为3,M j= 3×3+ 1= 10。如图2 所示, (a) 为根据投纬方向、表组织和总经根数作出的截面图, 由该图可确定合理配置的组织图为(b) , 该组织的配置与图1 中经过底片翻转法而得到的里组织完全相同。
图2 以2上1下右斜纹为基础组织的管状组织(自右向左投第一纬
3. 2 实例二某管状织物的设计意图为: 表组织为5枚3飞 纬面缎纹, 要求总经根数为18 左右。即R j= 5, Sw = 3 (或- 2)。
方案一: 第一纬自左向右投, 则取组织循环个数为4,M j= 5×4- 3= 17。若Sw 取- 2, 则组织循环个数取3,M j= 5×3- (- 2) = 17, 结果完全相同。
图3 以5枚3飞纬面缎纹为基础组织的管状组织(自左向右投第一纬)
如图3 所示, 表组织(a) , 采用“底片反转法”得到的里组织为(b) , 根据投纬方向、表组织和总经根数作出截面图(c) (图中的细实线为第一纬, 虚线为第二纬, 单点划线为第三纬, 双点划线为第四纬, 粗实线为第五纬) , 由截面图得到的合理配置的里组织为(d)。通过观察发现, 合理配置的里组织(d) 仍然与(c)
