静电复印机的分类

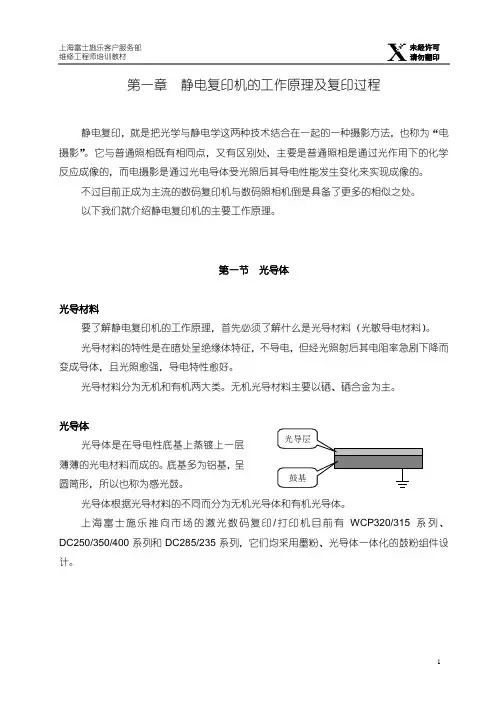

第一章 静电复印机的工作原理及复印过程静电复印，就是把光学与静电学这两种技术结合在一起的一种摄影方法，也称为“电摄影”。

它与普通照相既有相同点，又有区别处，主要是普通照相是通过光作用下的化学反应成像的，而电摄影是通过光电导体受光照后其导电性能发生变化来实现成像的。

不过目前正成为主流的数码复印机与数码照相机倒是具备了更多的相似之处。

以下我们就介绍静电复印机的主要工作原理。

第一节 光导体光导材料要了解静电复印机的工作原理，首先必须了解什么是光导材料（光敏导电材料）。

光导材料的特性是在暗处呈绝缘体特征，不导电，但经光照射后其电阻率急剧下降而变成导体，且光照愈强，导电特性愈好。

光导材料分为无机和有机两大类。

无机光导材料主要以硒、硒合金为主。

光导体光导体是在导电性底基上蒸镀上一层薄薄的光电材料而成的。

底基多为铝基，呈圆筒形，所以也称为感光鼓。

光导体根据光导材料的不同而分为无机光导体和有机光导体。

上海富士施乐推向市场的激光数码复印/打印机目前有WCP320/315系列、DC250/350/400系列和DC285/235系列，它们均采用墨粉、光导体一体化的鼓粉组件设计。

鼓基 光导层施乐V330光导体施乐WCP320/315鼓粉组件静电复印机正是利用了光导材料“暗态绝缘，受光导电”的特性来生成静电潜像的，进而完成复印的功能。

所以也有人将光导体比作复印机的心脏。

第二节 静电复印的工作过程静电复印一般分为充电、曝光、显影、转印、定影、清洁六个过程。

静电复印机的结构：下面我们就逐一介绍这些过程的内容。

曝光灯原稿镜头2＃反光镜 3＃反光镜 1＃反光镜充电电极4＃反光镜显影器输送辊搓纸轮定位辊 定位门 转印电极分离电极传送带定影器清洁组件感光鼓半速灯架 全速灯架充电曝光 静电潜像 显影清洁转印分离传送定影复印品输纸成像同步第三节充电过程静电复印中的充电，就是在暗室中使光导体表面带上一层密度均匀的、具有一定表面电位的静电荷的过程。

静电原理一、静电复印的基本原理1938年美国物理学家、专利律师却斯特·卡尔逊发明了第一台静电复印机，此后经过多次改良和发展，静电复印机已成为一种高效文稿的复制工具，在日常办公等领域得到了广泛应用。

静电复印也称“电摄影（electrophotographic）”。

静电复印利用光敏电导体受光照后其导电性能发生变化的特性来实现成像，而传统模拟相机则通过光作用下银盐的化学反应成像。

静电复印主要有放电成像法，另外由放电成像法衍生出了持久内极化法、电容成像法和持久电导法等。

它们的区别在于光导材料曝光时静电潜像形成的过程不同。

以下对放电成像法作详细说明。

放电成像法即卡尔逊法，所采用的光导材料主要是晒和有机光导材料。

这些材料的特性是在暗处呈绝缘体性状，经光照射后，表面电阻率急剧下降，而成为导体。

光导体一般是在铝基表面均匀地镀上一薄层的光导体制成，结构如图放电成像法从复印方法上来说还可分为直接法静电复印和间接法静电复印。

直接法静电复印是用涂有光导材料的感光纸经充电、曝光、显影、定影而直接获得复印品，无转印过程。

间接法静电复印过程通常包括七个步骤：a．对光导体充电，使光导体表面均匀布满电荷。

b ．通过曝光使光导体形成静电潜像。

图像的不同部位有浓淡之分，因而光导体表面各点电荷量的衰减也各不相同，光导体表面形成的是电位起伏的静电潜像。

数码复印机 模拟复印机c ．用墨粉使静电潜像显影成为可见图像。

d．将已显影的图像转印至纸或其他介质上。

e．用热熔和挤压法使图像固化在承印介质。

f．清洁光导体，使光导体恢复到复印前的状态，准备下一次复印。

g．消电是在下一次充电之前，将感光鼓剩余负电荷去除的过程。

二、静电复印基本术语1、充电（Charging）充电是在暗室中使光导体表面带上一层密度均匀的电荷的过程，它是在光导体上形成静电潜像的前提条件。

对光导体充电的方法很多。

目前，对光导体最有效:最可靠的充电方法是用电晕放电法。

最简单的电晕器是一根细金属丝，带有几千伏的高电压。

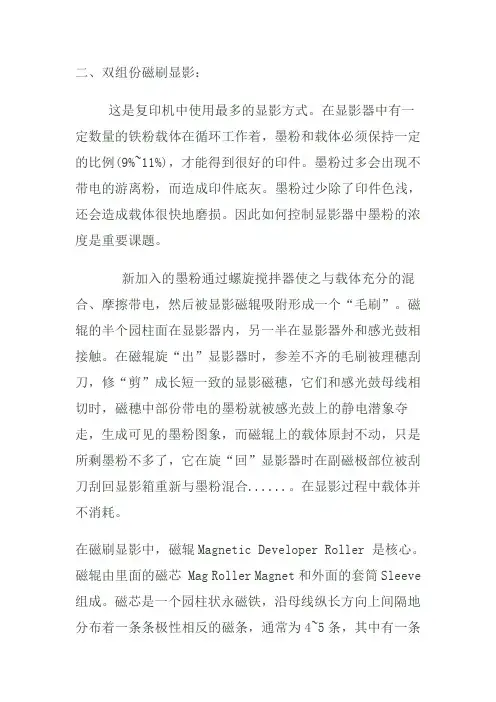

二、双组份磁刷显影：这是复印机中使用最多的显影方式。

在显影器中有一定数量的铁粉载体在循环工作着，墨粉和载体必须保持一定的比例(9%~11%)，才能得到很好的印件。

墨粉过多会出现不带电的游离粉，而造成印件底灰。

墨粉过少除了印件色浅，还会造成载体很快地磨损。

因此如何控制显影器中墨粉的浓度是重要课题。

新加入的墨粉通过螺旋搅拌器使之与载体充分的混合、摩擦带电，然后被显影磁辊吸附形成一个“毛刷”。

磁辊的半个园柱面在显影器内，另一半在显影器外和感光鼓相接触。

在磁辊旋“出”显影器时，参差不齐的毛刷被理穗刮刀，修“剪”成长短一致的显影磁穗，它们和感光鼓母线相切时，磁穗中部份带电的墨粉就被感光鼓上的静电潜象夺走，生成可见的墨粉图象，而磁辊上的载体原封不动，只是所剩墨粉不多了，它在旋“回”显影器时在副磁极部位被刮刀刮回显影箱重新与墨粉混合......。

在显影过程中载体并不消耗。

在磁刷显影中，磁辊Magnetic Developer Roller 是核心。

磁辊由里面的磁芯 Mag Roller Magnet和外面的套筒Sleeve 组成。

磁芯是一个园柱状永磁铁，沿母线纵长方向上间隔地分布着一条条极性相反的磁条，通常为4~5条，其中有一条尺寸较大，磁性最强叫“主磁极”，而其余的磁性较弱叫“付磁极”。

套筒是用非铁磁性材料铝、铜、不锈钢等做成的薄壁管。

磁芯两端各用一个塑料轴套支持着，使之与套筒保持同心并绝缘。

磁芯一端(或两端)园柱面上有扁，因载面形状而叫“D”端，就是利用它使磁芯固定不转，使主磁极正对着被显影的感光鼓上相切的母线。

而套筒一端也有扁，被齿轮带动旋转。

磁辊的套筒旋转时在磁芯付磁极1的位置吸上载体，2的位置被修剪磁穗；在主磁极3的位置进行显影，然后在付磁极4的位置被刮去显影后的载体。

由于载体有自重，磁辊与感光鼓母线相切处位置上下不能超出水平线± 30°，更不能倾斜。

为了使感光鼓的静电潜象充分显影，磁辊的线速度要比感光鼓高2~3倍。

复印机的工作原理复印机是一种常见的办公设备，它能够将纸质文件快速、准确地复制到另一张纸上。

复印机的工作原理主要包括光学成像、电荷感应、静电复制和定影四个步骤。

1. 光学成像复印机的光学部份主要由光源、镜头和反射镜组成。

当我们将要复制的文件放在复印机的玻璃板上时，光源会发出光线，并通过镜头和反射镜聚焦到文件表面上。

光线经过文件表面时，会被反射或者吸收，形成一个光学图象。

2. 电荷感应在光学成像之后，复印机的感光鼓（也称为光敏鼓）会将光学图象转化为电子信号。

感光鼓上涂有一层特殊的材料，当光线照射到感光鼓上时，被照射的区域会失去电荷，而未被照射的区域则保持电荷。

这样，感光鼓上就形成为了一个与光学图象相对应的电荷分布。

3. 静电复制接下来，复印机会将感光鼓上的电荷分布转移到另一个介质上，通常是一个带有静电特性的卷筒纸。

复印机上的充电棒会给卷筒纸带上一个静电荷，使其整个表面带有相同的电荷。

然后，感光鼓上的电荷分布会被传输到卷筒纸上，形成一个与原始文件相同的电荷分布。

4. 定影在静电复制之后，复印机的定影部份会将电荷分布转化为可见的复制图象。

定影部份主要由热辊、定影剂和压辊组成。

当卷筒纸通过热辊时，热辊会加热定影剂，使其融化。

然后，卷筒纸通过定影剂，定影剂会附着在卷筒纸上的带电区域上，形成一个可见的复制图象。

最后，卷筒纸通过压辊，将定影剂固定在纸上，完成复制过程。

总结：复印机的工作原理是通过光学成像、电荷感应、静电复制和定影四个步骤来实现纸质文件的复制。

首先，光学部份将文件表面的光学图象转化为电子信号；然后，感光鼓将电子信号转化为电荷分布；接着，静电复制将电荷分布转移到卷筒纸上；最后，定影部份将电荷分布转化为可见的复制图象。

通过这一系列步骤，复印机能够高效地完成文件的复制工作。
