用稻壳灰制造水泥

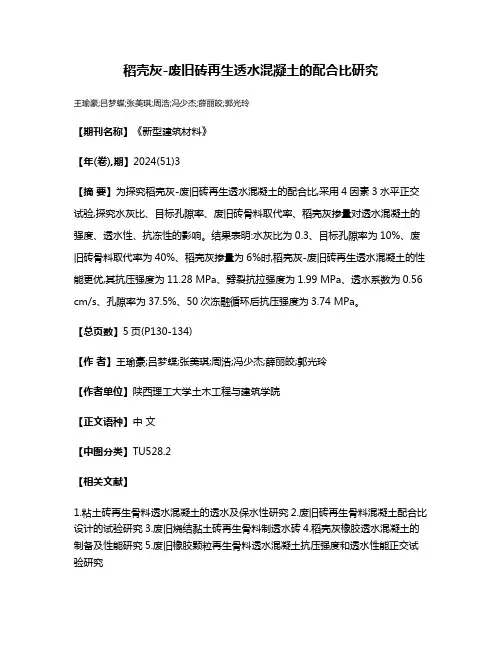

稻壳灰-废旧砖再生透水混凝土的配合比研究
王瑜豪;吕梦蝶;张美琪;周浩;冯少杰;薛丽皎;郭光玲
【期刊名称】《新型建筑材料》
【年(卷),期】2024(51)3
【摘要】为探究稻壳灰-废旧砖再生透水混凝土的配合比,采用4因素3水平正交试验,探究水灰比、目标孔隙率、废旧砖骨料取代率、稻壳灰掺量对透水混凝土的强度、透水性、抗冻性的影响。

结果表明:水灰比为0.3、目标孔隙率为10%、废旧砖骨料取代率为40%、稻壳灰掺量为6%时,稻壳灰-废旧砖再生透水混凝土的性能更优,其抗压强度为11.28 MPa、劈裂抗拉强度为1.99 MPa、透水系数为0.56 cm/s、孔隙率为37.5%、50次冻融循环后抗压强度为3.74 MPa。

【总页数】5页(P130-134)
【作者】王瑜豪;吕梦蝶;张美琪;周浩;冯少杰;薛丽皎;郭光玲
【作者单位】陕西理工大学土木工程与建筑学院
【正文语种】中文
【中图分类】TU528.2
【相关文献】
1.粘土砖再生骨料透水混凝土的透水及保水性研究
2.废旧砖再生骨料混凝土配合比设计的试验研究
3.废旧烧结黏土砖再生骨料制透水砖
4.稻壳灰橡胶透水混凝土的制备及性能研究
5.废旧橡胶颗粒再生骨料透水混凝土抗压强度和透水性能正交试验研究
因版权原因，仅展示原文概要，查看原文内容请购买。

掺入稻壳灰的泡沫混凝土及其发展分析杨康;王德玲;喻成成;李书磊;王贤根【摘要】This paper firstly introduced the development, performance and application of foam concrete. Secondly the property of rice husk ash ( RHA) was discussed. RHA con_tains about 90% amorphous silica which has high pozzolanic ac_tivity. Thirdly the effect of RHA on foam concrete wasdis_cussed. RHA can enhance the strength of foam concrete in later age and improve its durability, homogeneity and corrosion resist_ance. It also improves the pore structure of foam concrete, ther_mal insulation and sound absorption performance. Lastly, the development of foam concrete mixed with RHA was analyzed from following aspects: selecting and processing materials such as foa_ming agents, RHA and cement, improving producing process of foam concrete, reducing cost and environmental impact.%本文先介绍了泡沫混凝土的发展、性能与应用，然后介绍了稻壳灰的性质，稻壳灰中含有90％左右的无定形态的二氧化硅，具有火山灰活性；接着讨论了稻壳灰替代部分水泥对泡沫混凝土性质的影响。

高温稻壳灰对水泥水化的影响研究
陈耀华;刘杰胜;冯博文;魏靖;张一迪;谭晓明
【期刊名称】《武汉轻工大学学报》
【年(卷),期】2022(41)3
【摘要】为了防止水泥基材料中水泥水化产生二氧化碳等加重温室效应,同时减小稻壳对环境的污染问题,将稻壳在800℃高温条件下煅烧成稻壳灰,将稻壳灰掺入水泥砂浆中,通过水化试验研究了高温稻壳灰对水泥水化的影响,并通过力学强度试验以及微观结构分析,进一步验证了高温稻壳灰对水泥水化的影响。

试验结果表明,高温煅烧的稻壳灰能够促进水泥水化程度,且随稻壳灰掺量的增加,对水泥水化影响越大,随着养护龄期的增加,促进作用逐渐减小。

【总页数】5页(P71-75)
【作者】陈耀华;刘杰胜;冯博文;魏靖;张一迪;谭晓明
【作者单位】武汉轻工大学土木工程与建筑学院
【正文语种】中文
【中图分类】TU525
【相关文献】
1.硅灰对水泥-减水剂体系水化早期Zeta电位的影响研究
2.稻壳灰对固井水泥石性能影响研究
3.稻壳灰/丙烯酸钙复合改性水泥强度及水化放热性能研究
4.城市生活垃圾焚烧飞灰对水泥水化过程的影响研究
5.稻壳灰对水泥基及混凝土性能影响的试验研究
因版权原因，仅展示原文概要，查看原文内容请购买。

稻壳灰的作用及使用方法
稻壳灰是一种常见的天然矿物质资源,具有多种重要作用和使用方法。

稻壳灰的作用包括:
1. 净化水质:稻壳灰可以去除水中的铅、汞等有害物质,净化水质,提高水质的安全性。

2. 土壤改良:稻壳灰可以增强土壤的肥力,改善土壤结构,提高
土壤质量,促进植物生长。

3. 防腐蚀:稻壳灰可以防止食物中的细菌、病毒以及霉菌生长,保护食品的卫生安全。

4. 建筑材料:稻壳灰可以作为建筑材料的灰粉,用于墙体、地面、屋顶等的修补和装饰。

稻壳灰的使用方法包括:
1. 水质净化:将稻壳灰送入水处理系统,与其他成分一起作用,
可以净化水质。

2. 土壤改良:将稻壳灰加入土壤中,可以增强土壤的肥力,改善土壤结构。

3. 防腐蚀:将稻壳灰洒在腐蚀区域,或者作为涂层的原材料,可以防止食品、衣物、设备等物品的腐蚀。

4. 建筑材料:将稻壳灰混合水泥、沙子等原材料,可以制备成建筑材料,用于墙体、地面、屋顶等场合。

需要注意的是,使用稻壳灰时需要注意安全问题,避免吸入粉尘或其他有害物质。

同时,稻壳灰在生产和储存时需要严格遵守相关规定,避免对环境造成污染。

第28卷第5期2021年10月兰州工业学院学报Journal of Lanzhou Institute of TechnologyVol.28No.5Oct.2021文章编号：1009-2269（2021）05-0024-05偏高岭土和稻壳灰对自密实混凝土力学性能影响黄薇（宜春交通投资集团有限公司，江西宜春336000）摘要：为研究偏高岭土和稻壳灰对自密实混凝土力学性能的影响，分别以5%、10%、15%的偏高岭土和10%、15%、20%的稻壳灰替代部分水泥，制备了16种不同配合比的自密实混凝土试件，研究了新拌自密实混凝土的工作性和硬化后自密实混凝土的抗压强度、劈裂抗拉强度，并对其微观结构进行了对比分析.结果表明：新拌混凝土和易性随着偏高岭土和稻壳灰的掺入逐渐降低；自密实混凝土的28d抗压强度和劈裂抗拉强度随着偏高岭土替代水泥比例的增加逐渐增加，随着稻壳灰替代水泥比例的增加逐渐减小；当偏高岭土和稻壳灰协同使用时，可以显著改善混凝土的微观结构，两者掺量分别为10%时，形成的C-S-H凝胶致密且分散，自密实混凝土的抗压强度和劈裂抗拉强度最大.关键词：自密实混凝土；偏高岭土；稻壳灰；力学性能;微观结构中图分类号:TU528文献标志码:A自密实混凝土是一种高流动性混凝土,浇筑过程中无需振捣，在自重作用下能够自由填充模板[1].与普通混凝土相比，自密实混凝土需要添加大量的水泥作为填料，以改善混凝土的流动性，而水泥在制造过程中会产生大量废气，这会造成严重的环境污染[2].偏高岭土由高岭土高温煅烧脱水形成,具有较高的火山灰活性,其主要成分为小2。

3和SiO2,在常温常压下即可与水泥水化生成的Ca（OHL反应生成C-S-H等水化产物.Erhan等发现偏高岭土替代一定比例水泥可以显著提高混凝土强度[3].稻壳作为稻谷的副产品，燃烧后稻壳灰可以作为水泥基材料的矿物掺合料[4].武肖雨等的研究表明，将稻壳灰掺入混凝土中可以有效改善混凝土性能,降低混凝土成本[5].王收等认为稻壳灰提高混凝土强度的原因在于微集料效应和二次水化反应，当稻壳灰掺量为10%时,混凝土抗压强度达到最大值[6].综上所述,偏高岭土和稻壳灰在普通混凝土中的应用已有大量研究，但是目前关于偏高岭土和稻壳灰同时作为水泥替代物在自密实混凝土中协同使用的研究较少.因此，本文以5%、10%、15%的偏高岭土和10%、15%、20%的稻壳灰替代部分水泥,分别研究偏高岭土和稻壳灰对新拌自密实混凝土工作性和不同龄期自密实混凝土力学性能的影响,以期为偏高岭土和稻壳灰在自密实混凝土中的工程化应用提供参考.1原材料及试验方法1.1原材料水泥为P-O42.5级水泥，其性能参数如表1所示.偏高岭土选用山西忻州某公司生产的偏高岭土.稻壳灰选取廊坊市某生物质能发电厂在600~ 800°C内焚烧的稻壳灰.水泥、偏高岭土和稻壳灰的化学组成如表2所示.细骨料选用细度模数2.65的天然河砂，表观密度2860kg/m3.粗骨料为卵石，表观密度2620kg/m3,最大粒径为9.5mm.外加剂采用聚羧酸高性能减水剂，密度为0.62g/ cm3,pH值为10.水为自来水.收稿日期：2021-06-03作者简介：黄薇（1993-）,女，江西宜春人，助理工程师.第5期黄薇:偏高岭土和稻壳灰对自密实混凝土力学性能影响・25・表1水泥的性能参数密度/(g-cm-2)比表面积/(m2-kg_1)烧失量/%标准稠度用水量/%3.2353.4 2.3526.2凝结时间/min初凝终凝121203表2水泥、偏高岭土和稻壳灰的化学组成%类型SiO Al2O3Fe2O3MgO CaO Na2O K2O SO3水泥21.9 5.1 3.9 1.563.50.40.6 1.6偏高岭土52.143.8 1.60.30.20.10.20.1稻壳灰92.40.60.40.3 1.20.1 1.40.1 1.2试验方案以质量分数为5%、10%、15%的偏高岭土和10%、15%、20%的稻壳灰替代部分水泥，分别研究偏高岭土和稻壳灰对新拌自密实混凝土工作性和不同龄期自密实混凝土力学性能的影响•试验水胶比为0.55,具体的配合比如表3所示•表3自密实混凝土配合比kg/m3编号水泥水偏高岭土稻壳灰粗骨料细骨料减水剂/%C0400220——670900 1.5 C138022020—670900 1.5 C236022040—670900 1.5 C334022060—670900 1.5 C4360220—40670900 1.5 C5340220—60670900 1.5 C6320220—80670900 1.5 C73402202040670900 1.5 C83202202060670900 1.5 C93002202080670900 1.5C103202204040670900 1.5C113002204060670900 1.5C122802204080670900 1.5C133002206040670900 1.5C142802206060670900 1.5C152602206080670900 1.5 1.3试验方法按照JTG3420—2020(公路工程水泥及水泥混凝土试验规程》和EFNARC UK—2002Specifica­tion and Guidelines for Self-compacting Concrete，通过坍落扩展度试验、J环扩展度试验、V型漏斗试验和和L型仪试验对新拌自密实混凝土的工作性进行测试，并对养护28d自密实混凝土的抗压强度和劈裂抗拉强度进行测试.2结果与讨论2.1新拌自密实混凝土的工作性新拌自密实混凝土的工作性能参数见表4，可以看出：随着偏高岭土和稻壳灰替代水泥比例的增加,J环扩展度和L型仪试验值均逐渐减小，新拌混凝土通过V型漏斗的时间逐渐增加，表明随着偏高岭土和稻壳灰的掺入，自密实混凝土的和易性逐渐降低•这是由于偏高岭土和稻壳灰均具有较高的比表面积和反应活性，其会吸附更多的自由水,进而减小了新拌混凝土的流动性•此外，随着偏高岭土和稻壳灰替代水泥比例的增加，新拌混凝土的含气量基本保持不变.表4新拌自密实混凝土工作性测试结果编号J环扩展度L型仪V型漏斗含气量/m m试验值试验值/s/% C0726 1.007.2 3.68C17100.907.6 3.72C26900.868.3 3.58C36780.829.5 3.63C47060.907.8 3.82C56850.868.7 3.96C66740.819.3 3.74C76990.898.2 3.67C86920.878.6 3.86C96780.859.0 3.69C106850.868.7 3.75C116730.849.2 3.81C126680.829.7 3.73C136710.839.5 3.77C146630.829.9 3.59C156550.8010.2 3.722.2硬化自密实混凝土的力学性能2.2.1抗压强度图1为单掺偏高岭土和稻壳灰自密实混凝土的28d抗压强度，可以看出：偏高岭土替代水泥时，自密实混凝土的28d抗压强度随着偏高岭土替代比例的增加而增加，与对照组C0的抗压强度(41.6MPa)相比,C3组的抗压强度(51.2MPa)提高了23.1%,分析其原因是因为偏高岭土在胶凝体系中发挥了较强的火山灰效应和填充效应，形成了・26・兰州工业学院学报第28卷较为稳定的水化产物，改善了自密实混凝土的微观结构,进而提高了其强度；当稻壳灰替代水泥时,随着稻壳灰替代率的增加，自密实混凝土的28d抗压强度逐渐减小，与对照组C0相比,C4组的抗压强度（43.4MPa）提高了4.3%,C5组和C6组的抗压强度均低于对照组，表明当稻壳灰替代自密实混凝土中的水泥的比例超过10%时,会对其强度产生不利影响.图1偏高岭土和稻壳灰单掺对自密实混凝土抗压强度的影响图2为偏高岭土和稻壳灰复掺后自密实混凝土的28d抗压强度，可以看出：复掺后的自密实混凝土的28d抗压强度均大于对照组C0,说明通过偏高岭土和稻壳灰同时替代水泥,可以显著提高自密实混凝土的抗压强度,且当偏高岭土和稻壳灰替代水泥的比例分别为10%时,28d抗压强度最大,与C0组相比，自密实混凝土的抗压强度提高了26.6%；但是当偏高岭土替代水泥的比例一定时,自密实混凝土的抗压强度随着稻壳灰替代水泥比例的增加而减小，究其原因是因为稻壳灰中含有大量的SiO2,具有较好的火山灰活性；当掺量适当时，水泥熟料水化后生成的氢氧化钙能促进火山灰反应；当掺量过多时,未反应或残留的稻壳灰在硅酸盐沉淀中分层,导致水泥砂浆整体性降低，从而降低其抗压强度[7-9].2.2.2劈裂抗拉强度图3为单掺偏高岭土和稻壳灰自密实混凝土的28d劈裂抗拉强度，可以看出：掺加偏高岭土的自密实混凝土的劈裂抗拉强度均大于未掺偏高岭土的自密实混凝土,且随着偏高岭土掺量的增加,自密实混凝土的劈裂抗压强度逐渐增加；相比于对照组C0,偏高岭土替代水泥的比例为5%、10%、15%时，自密实混凝土的劈裂抗拉强度分别提高了7.7%,15.5%,26.9%；自密实混凝土的劈裂抗压强度随着稻壳灰的掺入逐渐减小，但是C4组和C5组的劈裂抗压强度仍大于对照组，说明适量掺入稻壳灰有利于提高自密实混凝土的劈裂抗拉强度.60roCO C7C8C9CIO Cll C12C13C14C15编号图2偏高岭土和稻壳灰复掺对自密实混凝土抗压强度的影响.5.O.5.O.5.O.53.3.2.2.LLO.O'­CO C2C3C4C5C6编号图3偏高岭土和稻壳灰单掺对自密实混凝土劈裂抗拉强度的影响图4为偏高岭土和稻壳灰复掺后自密实混凝土的28d劈裂抗拉强度,由图4可知，偏高岭土和稻壳灰复掺后自密实混凝土的28d劈裂抗拉强度和复掺后混凝土的抗压强度具有相同的变化趋势.复掺后的自密实混凝土的28d劈裂抗拉强度均大于对照组C0,说明通过偏高岭土和稻壳灰同时替代水泥,可以显著提高自密实混凝土的劈裂抗拉强度.当偏高岭土的掺量为5%时，自密实混凝土的劈裂抗拉强度随着稻壳灰掺量的增加先增加后减小；当偏高岭土的掺量为10%和15%时，自密实混凝土的劈裂抗拉强度随着稻壳灰替代水泥比例的增加而减小，其中偏高岭土和稻壳灰的替代水泥的比例均为10%时，自密实混凝土的劈裂抗拉强度最大.这是因为当偏高岭土和稻壳灰的掺量较小时,第5期黄薇:偏高岭土和稻壳灰对自密实混凝土力学性能影响・27・二者均具有较好的火山灰活性和填充效应，可以有效提高浆体和界面过渡区的密实度，但是当掺量过大时，浆体中会夹杂未反应的稻壳灰薄弱层，这会对自密实混凝土的强度造成不利影响[10].图4偏高岭土和稻壳灰复掺对自密实混凝土劈裂抗拉强度的影响2.3微观结构SEM电镜分析通过扫描电镜观察空白对照组C0及偏高岭土和稻壳灰复掺自密实混凝土,微观结构如图5所示，可以看出：图5(a)中对照组C0有大量的孔隙,水泥水化产物较为稀疏;而图5(b)〜(f)中的胶凝材料水化产物较致密,这也是复掺偏高岭土和稻壳灰后自密实混凝土强度显著增加的原因；图5(c)中形成的C-S-H凝胶致密且明显分散，微观结构变得更加均匀和致密，这表现为C10组的28d抗压强度和劈裂抗拉强度最大;对比图5(d)~(e)发现，当稻壳灰替代水泥的比例超过10%时,未反应或残留的稻壳灰在硅酸盐沉淀中分层,微观结构中存在细小的孔隙,导致水泥砂浆整体性降低，进而导致混凝土强度降低[9].3结论1)自密实混凝土的和易性随着偏高岭土和稻壳灰的掺入逐渐降低，含气量基本保持不变.2)随着偏高岭土替代比例的增加，自密实混凝土的28d抗压强度和劈裂抗拉强度逐渐增加；稻壳灰替代水泥的比例超过10%时，会对自密实混凝土的强度产生不利影响.3)偏高岭土和稻壳灰同时替代水泥,可以显著提高自密实混凝土的抗压强度和劈裂抗拉强度,当偏高岭土和稻壳灰替代水泥的比例均为10%时，自密实混凝土的抗压强度和劈裂抗拉强度最大.4)自密实混凝土中掺加适量的偏高岭土和稻壳灰可以有效改善混凝土的微观结构，增加混凝土密实度，进而改善其力学性能.(e)C12组⑴C13组图5掺加偏高岭土和稻壳灰的自密实混凝土微观结构参考文献：[1]刘俊霞，刘盼，张茂亮，等•粉煤灰自密实混凝土物理力学性能研究进展[J].混凝土,2020(11)：8-11,15.[2]P•库马尔•梅塔，保罗•J•M•蒙蒂罗.混凝土微观结构、性能和材料[M].欧阳东,译.北京：中国建筑工业出版社,2016.[3]Erhan G,Mehmet G,Kasim M.Improving strength,dr­ying shrinkage,and pore structure of concrete usingmetakaolin[J].Materials and Structures,2008,41(5):17-25.[4]刘钺,蓝志宇.稻壳灰对高强混凝土力学性能和耐久性影响评价[J].福建建筑,2020(8):127-130.[5]武肖雨，刘杰胜,付弯弯，等.高低温稻壳灰对水泥砂浆性能的影响[J].武汉轻工大学学报,2021,40(2):34-39.[6]王收，白延杰,李明勋.不同掺量稻壳灰对高强度混凝土力学性能的影响[J].公路,2021,66(1)：283-287.[7]王刚.掺稻壳灰/硅灰混凝土的性能研究[J].混凝土与水泥制品,2021(2)：101-104.-28-兰州工业学院学报第28卷[8]周澳成，刘宜思.稻壳灰喷射混凝土的研究现状[J].[10]张继华，董云，蒋洋，等.稻壳灰与高岭土掺料对再生四川建材,2020,46(4)：5.细骨料混凝土性能的影响[J].科学技术与工程, [9]陈斌，李碧雄,汪知文.多种掺合料复掺对混凝土力学2018,18(13)：294-298.性能影响研究[J].混凝土世界,2019(6)：72-75.Effect of Metakaolin and Rice Husk Ash on Mechanical Properties ofSelf-compacting ConcreteHUANG Wei(Yichun Communications Investment Group Co.,Ltd.,Yichun Jiangxi336000,China)Abstract:In order to study the effect of metakaolin and rice husk ash on the mechanical properties of self-com­pacting concrete，16kinds of self-compacting concrete specimens were prepared where cement was replaced by weight in three proportions of5，10and15%by metakaolin and10%，15%and20%by rice husk ash，respec­tively.The workability of freshly mixed self-compacting concrete and the compressive strength and splitting tensile strength of hardened self-compacting concrete were studied.The microstructure of the self-compacting concrete was compared and analyzed.The results show that the workability of fresh concrete gradually decreases with the incorporation of metakaolin and rice husk ash.The28d compressive strength and splitting tensile strength of self­compacting concrete gradually increase with the increase of the proportion of metakaolin instead of cement，and gradually decrease with the increase of the proportion of rice husk ash instead of cement.When metakaolin and rice husk ash are used synergistically,the microstructure of concrete can be significantly improved.When the content of the two is10%，the C-S-H gel formed is dense and dispersed.Self-compacting concrete has the high­est compressive strength and splitting tensile strength.Key words:self-compacting concrete；metakaolin；rice husk ash；mechanical properties；micro-structure(责任编辑:杨春玲)。

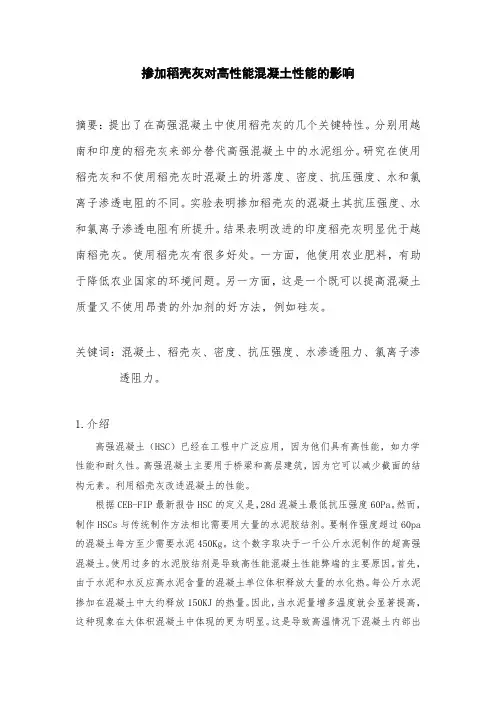

掺加稻壳灰对高性能混凝土性能的影响摘要：提出了在高强混凝土中使用稻壳灰的几个关键特性。

分别用越南和印度的稻壳灰来部分替代高强混凝土中的水泥组分。

研究在使用稻壳灰和不使用稻壳灰时混凝土的坍落度、密度、抗压强度、水和氯离子渗透电阻的不同。

实验表明掺加稻壳灰的混凝土其抗压强度、水和氯离子渗透电阻有所提升。

结果表明改进的印度稻壳灰明显优于越南稻壳灰。

使用稻壳灰有很多好处。

一方面，他使用农业肥料，有助于降低农业国家的环境问题。

另一方面，这是一个既可以提高混凝土质量又不使用昂贵的外加剂的好方法，例如硅灰。

关键词：混凝土、稻壳灰、密度、抗压强度、水渗透阻力、氯离子渗透阻力。

1.介绍高强混凝土（HSC）已经在工程中广泛应用，因为他们具有高性能，如力学性能和耐久性。

高强混凝土主要用于桥梁和高层建筑，因为它可以减少截面的结构元素。

利用稻壳灰改进混凝土的性能。

根据CEB-FIP最新报告HSC的定义是，28d混凝土最低抗压强度60Pa。

然而，制作HSCs与传统制作方法相比需要用大量的水泥胶结剂。

要制作强度超过60pa 的混凝土每方至少需要水泥450Kg。

这个数字取决于一千公斤水泥制作的超高强混凝土。

使用过多的水泥胶结剂是导致高性能混凝土性能弊端的主要原因。

首先，由于水泥和水反应高水泥含量的混凝土单位体积释放大量的水化热。

每公斤水泥掺加在混凝土中大约释放150KJ的热量。

因此，当水泥量增多温度就会显著提高，这种现象在大体积混凝土中体现的更为明显。

这是导致高温情况下混凝土内部出现裂缝的主要原因，特别是在早期。

为了减少混凝土裂缝必须对混凝土加强养护。

因此，对混凝土的养护提高了混凝土的总成本。

其次，在混凝土中使用大量的水泥导致在水泥浆中出现大量的自有氢氧化钙化合物。

这会导致混凝土的体积不稳定性和混凝土耐水性下降。

由于这些原因，我们必须添加昂贵的添加剂，如硅灰，通常用掺加大量水泥的方法来限制混凝土的一些缺点。

这虽然使高强混凝土获得较高的强度，但它的耐久性有待考虑，这是因为提高混凝土的强度不等于提高它的其他性能，如抗氯离子侵蚀的性能。

稻壳灰在建筑材料中的应用随着人们对建筑结构的要求日益增加，建筑材料的种类也在不断地增加，而稻壳灰是其中一种新型的绿色环保型建筑材料。

稻壳灰是通过将稻谷从稻壳中筛选出来，然后经过烘烤和磨细等处理后得到的一种灰4色粉末，因其类似砂砾的外观，而得名为稻壳灰。

稻壳灰具有比重小、易于施工、不燃性和维护成本低等优点，是建筑材料中的一种新材料。

首先，稻壳灰能够帮助构成建筑物的支撑结构，可以替代基础建设中的传统建筑材料，如混凝土砌块、砂、砂砾等。

稻壳灰比混凝土砌块具有更小的比重，可以降低建筑物承载负荷，减轻墙身结构，同时也能够降低建筑材料的消耗，从而降低建设成本。

其次，稻壳灰可以用于制造建筑物的外墙，它的外观比传统的混凝土砌块更加美观，并且由于稻壳灰的阻燃性质，对于外墙的阻燃性要求也能够得到满足。

此外，稻壳灰还能用于建筑的防水处理，在建筑物的屋顶、墙壁以及基础等处，都可以用稻壳灰进行处理，因其电阻性质好，可以帮助建筑物抵御阴水和雨水的侵袭，延长建筑构件的使用寿命。

综上所述，稻壳灰是一种新型的绿色环保型建筑材料，具有比重轻、易于施工和维护成本低等特点，可以满足建筑物的多种需求，具有良好的实用性和开发价值。

稻壳灰的研究和开发，一定会给建筑行业带来新的发展，以期为人类提供更舒适、绿色美好的生活环境。

因为稻壳灰的特性，在建筑材料的应用方面已经获得了越来越多的使用，稻壳灰的应用工程也越来越精致，它被大量地应用于建筑物的防护、墙体、防水、结构件等。

在建筑材料的应用中，稻壳灰正在被越来越多的人所熟悉和使用，它已经成为建筑行业中的一种新颖的建筑材料。

结论：稻壳灰是一种新型的绿色环保型的建筑材料，具有比重轻、易于施工和维护成本低等优点，可以满足建筑物的多种需求，具有良好的实用性和开发价值。

它可以用于建筑物的支撑结构、外墙、防水处理等，是建筑行业中的一种新颖的建筑材料，未来发展前景十分可观。

稻壳灰的用途及市场前景稻壳灰的主要成分是硅和碳，利用稻壳灰可以开发的产品有硅酸钠、硅石、硅酸盐、活性炭等。

现在市场上也有直接销售稻壳灰的。

根据稻壳灰的成分价格也不同，普通稻壳灰价格在每吨350元到600元之间，高碳稻壳灰在每吨1200元左右。

稻壳灰也可作为生产二氧化硅气凝胶、水泥、化肥，牙膏等这些产品的原料，而且市场需求量很大。

市场的调查的情况如下：一、硅酸钠的介绍及应用水玻璃为硅酸钠液体状态，南方多称水玻璃，北方多称泡花碱。

硅酸钠俗称水玻璃，液体硅酸钠为无色、略带色的透明或半透明粘稠状液体。

固体硅酸钠为无色、略带色的透明或半透明玻璃块状体。

普通硅酸钠为略带浅蓝色块状或颗粒状固体，高温高压溶解后是略带色的透明或半透明粘稠液体。

硅酸钠的用途非常广泛，几乎遍及国民经济的各个部门。

在化工系统被用来制造硅胶、白炭黑、沸石分子筛、偏硅酸钠、硅溶胶、层硅及速溶粉状泡花碱、硅酸钾钠等各种硅酸盐类产品，是硅化合物的基本原料。

在经济发达国家，以硅酸钠为原料的深加工系列产品已发展到50余种，有些已应用于高、精、尖科技领域；在轻工业中是洗衣粉、肥皂等洗涤剂中不可缺少的原料，也是水质软化剂、助沉剂；在纺织工业中用于助染、漂白和浆纱；在机械行业中广泛用于铸造、砂轮制造和金属防腐剂等；在建筑行业中用于制造快干水泥、耐酸水泥防水油、土壤固化剂、耐火材料等；在农业方面可制造硅素肥料；另外用作石油催化裂化的硅铝催化剂、肥皂的填料、瓦楞纸的胶粘剂、金属防腐剂、水软化剂、洗涤剂助剂、耐火材料和陶瓷原料、纺织品的漂、染和浆料、矿山选矿、防水、堵漏、木材防火、食品防腐以及制胶粘剂等。

市场现状：由于硅酸钠的用途广泛，市场需求量也在逐渐增加。

液体硅酸钠不含包装费的市场价格在每吨850元到1200元左右。

固体硅酸钠的市场价格在1000元到2200元之间。

二、活性炭的介绍及应用活性炭是一种非常优良的吸附剂, 它具有物理吸附和化学吸附的双重特性，可以有选择的吸附气相、液相中的各种物质，以达到脱色精制、消毒除臭和去污提纯等目的。

稻壳灰对混凝土性能的影响郑传宝;丁华柱;都增延;潘战雄;刘强;文庆军【摘要】该文所述试验以充分利用稻谷壳为目的,对稻谷壳进行煅烧粉磨后作为矿物掺合料掺入水泥和混凝土中,研究其对水泥标准稠度用水量、凝结时间、水泥胶砂强度和混凝土抗压强度的影响.结果表明:稻壳灰会增加水泥的标准稠度用水量,以及凝结时间,随稻壳灰掺量的增加,水泥标准稠度用水量逐渐升高,凝结时间逐渐增长.稻壳灰掺量在10％～20％内对混凝土的抗压强度有利,特别是混凝土的后期抗压强度.【期刊名称】《重庆建筑》【年(卷),期】2018(017)003【总页数】3页(P58-60)【关键词】稻壳灰;混凝土;抗压强度【作者】郑传宝;丁华柱;都增延;潘战雄;刘强;文庆军【作者单位】重庆佳施乐节能科技有限公司,重庆 400020;重庆市綦江区朝野混凝土有限公司,重庆 401420;重庆建工建材物流有限公司,重庆 401122;河池永固混凝土有限责任公司,广西河池 547000;仪陇县旭峰建材有限公司四川南充 637615;重庆市璧山区峰智混凝土有限公司,重庆 402760【正文语种】中文【中图分类】TU528.00 引言混凝土用量急剧增加，水泥用量同样快速增长，高用量的水泥不利于环保发展；同时，优质矿物掺合料也越来越少。

面对绿色可持续发展的要求，寻找新的矿物掺合料是大趋势。

农业废弃物稻壳作为一种生物可持续资源在国外已经逐步开始应用在混凝土行业中。

稻谷是我国南方的主要农作物，每年的谷壳产量约计4千多万吨[1-2]，而传统的处理办法一般是将谷壳直接烧掉，不能充分利用谷壳资源。

稻壳是稻谷的主要农业副产品，其中含有50%的纤维素、25%～30%的木质素，其中SiO2的含量一般达到15%～20%，将稻壳进行燃烧后，稻壳中的纤维素和木质素被燃烧，所得稻壳灰中SiO2的含量一般达到90%左右，与硅灰中SiO2的含量相当。

因此，从理论上稻壳灰作为矿物掺合料具有良好的活性效应[3-7]。

不同细度稻壳灰对混凝土强度及自收缩的影响袁继峰;刘彬;董晓进【摘要】研究4种细度的稻壳灰在5％～30％的掺量下对混凝士的强度和早期自收缩的影响.结果表明,混凝土的28d抗压强度与保证混凝土抗压强度比不小于1oo％的最大掺量均随稻壳灰的特征粒径D50的减小而增大;稻壳灰孔结构的吸水性可对混凝土的强度发展和早期自收缩产生影响,且D50越大影响越明显;D50在2.96～21.06 μm时,稻壳灰可不同程度地抑制混凝土的早期自收缩,且其抑制程度随D50和掺量的增大而增大.【期刊名称】《兰州理工大学学报》【年(卷),期】2015(041)006【总页数】5页(P143-147)【关键词】混凝土;稻壳灰;自收缩;抗压强度【作者】袁继峰;刘彬;董晓进【作者单位】南京理工大学泰州科技学院土木工程学院,江苏泰州225300;中建三局技术中心,湖北武汉430000;南京理工大学泰州科技学院土木工程学院,江苏泰州225300【正文语种】中文【中图分类】TU528.01随着煤炭、石油、天然气等资源的日渐枯竭,越来越多的生态电厂开始使用稻壳作为燃料进行发电.稻壳燃烧后产生的稻壳灰已经成为了国内外研究的热点.稻壳灰含有大量的活性SiO2[1],是一种理想的混凝土掺合料,其在水泥基材料中的应用研究已经相当广泛.欧阳东等[2-3]研究表明,稻壳灰的活性与烧结温度有关,低烧稻壳灰的SiO2活性不亚于硅灰的反应活性.稻壳灰对水泥基胶凝体系的增强作用极大地推动了稻壳灰在混凝土中的应用研究,相关研究[4-6]表明,稻壳灰可以改善新拌混凝土的和易性,增强硬化混凝土的力学性能和耐久性.Zhang,Malhotra[7]的研究表明,在混凝土中掺入30%的稻壳灰,混凝土的7、14、28、90 d的抗压强度都高于基准混凝土.Bhanumathidas等[8]将稻壳灰掺量提高到40%,结果表明稻壳灰混凝土90 d强度仍然比基准混凝土高.多篇文献也报道了稻壳灰的不足.I. K. Pong等[9]研究了稻壳灰对不同强度等级混凝土工作性能的影响,结果表明在达到相同工作性能时,掺入稻壳灰的混凝土需要更多的水,混凝土设计强度提高,稻壳灰混凝土的需水量也提高.Gemma Rodriguez de Sensale等[10]也认为,稻壳灰会影响混凝土的工作性能,要达到与基准混凝土相同的流动性,必须多添加0.3%～0.4%的高效减水剂.还有部分研究表明,稻壳灰对混凝土自收缩具有一定的抑制作用.Gemma Rodríguez de Sensale[11]等采用5%和10%的稻壳灰取代水泥,研究表明稻壳灰降低水泥浆体自收缩.叶光和V.T.Nguyen[12]的研究表明,添加20%平均粒径为5.6 μm的RHA可以抵消水化15 d后的超高性能混凝土的自收缩.虽已有大量稻壳灰在混凝土中的应用研究,但相关研究仍缺乏系统性和全面性,尤其是不同细度的稻壳灰对混凝土性能影响的规律仍需要进一步的研究.本文研究主要针对不同细度的稻壳灰,研究其在不同掺量时对混凝土的抗压强度和早期自收缩的影响规律,为稻壳灰的研究及应用提供一定的参考.水泥采用亚东水泥厂生产的P·O 42.5水泥,稻壳灰由试验室经580 ℃烧制而成,其化学组成如表1所示.将烧制的稻壳灰磨制成4种细度的磨细稻壳灰R1、R2、R3、R4,其粒度分布如图1所示,其平均粒径D50分别为21.06、12.84、7.13、2.96μm.1.2.1 胶砂试验按照GB/ T17671—1999 《水泥胶砂强度检验方法》进行水泥胶砂试验,并将磨细稻壳灰R1、R2、R3、R4均按照5%、10%、15%、20%、25%和30%的质量百分比取代水泥,检测其7 d和28 d的抗压强度.1.2.2 混凝土配制试验采用如表2所示的基准配合比,将磨细稻壳灰R1、R2、R3、R4均按照5%、10%、15%、20%、25%和30%的质量百分比取代水泥,检测混凝土拌合物的初始扩展度.混凝土试块成型规格为100 mm×100 mm×100 mm,检测其7 d和28 d 的抗压强度.1.2.3 混凝土自收缩测定采用由中国建筑科学研究院和舟山市博远科技开发有限公司开发的CABR-NES型非接触式混凝土收缩变形测定仪测定混凝土的早期自收缩,测试方法依据GB/T 50082—2009 《普通混凝土长期性能和耐久性能试验方法标准》进行,试验测定时间从混凝土初凝开始.测试过程中,混凝土表面由塑料薄膜密封,具体分为如下2套试验方案.1) 按照表2中的基准配合比,进行混凝土自收缩对比试验,其中,R1、R2、R3、R4均按照15%的质量百分比取代水泥,分2次进行测定,分别为：基准1、R1、R2；基准2、R3、R4.2) 按照表3所示的配合比进行试验,对比R2与矿粉(S95级,密度2.87 g/cm3,勃氏比表面积为4 500 cm2/g)、粉煤灰(Ⅰ级,密度2.51 g/cm3,45 μm筛余2.8%)对混凝土自收缩影响的差异,其中,稻壳灰与粉煤灰按照20%的质量百分比取代水泥.1.2.4 稻壳灰微观结构使用JSM-5610LV型扫描电子显微镜对未经粉磨的稻壳灰与粉磨后磨细稻壳灰进行微观形貌分析.为便于准确表征不同细度稻壳灰对混凝土抗压强度的影响规律,同时进行与混凝土试验相平行的胶砂的流动度和抗压强度试验.图2a、图2b分别为稻壳灰胶砂的7 d抗压强度比和28 d抗压强度比；图2c、图2d分别为稻壳灰混凝土的7 d抗压强度比和28 d抗压强度比.由图2可见,磨细稻壳灰对胶砂抗压强度比的影响与其对混凝土抗压强度比的影响规律基本一致.以磨细稻壳灰掺量为变量,抗压强度比曲线呈类抛物线形状,在水化28 d时磨细稻壳灰对抗压强度比的影响较为显著.由图2a可以看出,R1、R2、R3、R4的类抛物线顶点分别出现在掺量为20%、15%、10%、5%,而图2b反映出的混凝土28 d抗压强度比曲线的顶点分别出现在20%、15%、10%、10%,两者规律性基本一致.以上规律说明,保持抗压强度比不小于100%的情况下,磨细稻壳灰取代水泥的用量,根据其不同的细度,具有不同的最大取代量.由于R4的平均粒径较小,其取代量从5%~20%增加时,28 d混凝土抗压强度比呈逐渐增大的趋势;取代量达到30%时,其抗压强度比仍大于100%.R1和R2的平均粒径较大,其取代量大于10%时,随着掺量的增加,抗压强度比逐渐减小.因此,稻壳灰的掺量和细度是影响稻壳灰混凝土强度发展的重要因素.由图2a和图2c可见,在7 d龄期时,磨细稻壳灰掺量大于15%时,不同细度磨细稻壳灰的胶砂和混凝土抗压强度比,由大到小依次为R4、R3、R2、R1.由图2b和图2d可见,在28 d龄期、磨细稻壳灰掺量大于10%时,也表现出了同样的规律.说明磨细稻壳灰越细,其化学反应活性越高,对胶凝体系强度的提高程度越大；反之,当磨细稻壳灰的平均粒径较大时,甚至会降低胶凝体系的强度.由图2c可见,当磨细稻壳灰掺量为10%时,其7 d抗压强度比由大到小依次为R1、R2、R3、R4,与其掺量大于15%时的规律完全相反.原因分析：由稻壳灰粉磨前的微观形貌和粉磨后的微观形貌(图3)可以看出,稻壳灰在粉磨前,具有大量的孔结构,但经过机械粉磨后,大量孔结构被破坏.稻壳灰平均粒径越小,孔结构破坏越严重,即4种磨细稻壳灰的内部孔结构含量由大到小依次为R1、R2、R3、R4.稻壳灰的孔结构能够吸收浆体中的水分,导致浆体的有效水胶比降低,从而混凝土的工作性能和强度发展受到影响.由表4的数据可以看出,4种细度的磨细稻壳灰随着掺量的增大,混凝土的工作性能逐渐变差.磨细稻壳灰的平均粒径越小,其对混凝土工作性的影响就越小;反之,磨细稻壳灰的平均粒径越大,其对混凝土工作性的影响就越大.说明较粗的稻壳灰对水分的吸收较大,减少了拌合初期浆体中自由水的含量,降低了浆体的有效水胶比.因此,在水化7 d内,磨细稻壳灰的化学活性发挥程度尚较小,在磨细稻壳灰掺量较小时,有效水胶比起到了影响混凝土强度的主要作用.图2中胶砂强度比在磨细稻壳灰掺量为5%时也表现出了相同的规律.平均粒径较小的磨细稻壳灰的填充效果较好,有利于改善胶凝体系的密实度,因此,在水化7 d内,当磨细稻壳灰的掺量增加至15%以上时,浆体的密实度逐渐成为影响混凝土强度的主要因素,磨细稻壳灰对抗压强度比的影响规律也随之发生变化.综上分析可知,随着磨细稻壳灰细度、掺量以及混凝土养护龄期的变化,磨细稻壳灰对混凝土强度发展的影响也发生变化,甚至会出现规律性的颠倒.磨细稻壳灰对混凝土强度的影响机理主要有3个方面：磨细稻壳灰自身的化学活性、不同细度的填充性能和降低浆体有效水胶比.图4a为基准混凝土与掺加4种细度稻壳灰的混凝土在28 d龄期内的自收缩,其中,2个基准为2次测量的结果.图4b为单掺稻壳灰(R2)、矿粉和粉煤灰20%时混凝土早期自收缩的对比图.由图4a可以看出,掺加15%磨细稻壳灰的混凝土的早期自收缩均低于基准混凝土,说明D50在2.96~21.06 μm的磨细稻壳灰均可抑制混凝土的早期自收缩.掺加4种磨细稻壳灰的混凝土早期自收缩大小与其细度大小顺序一致,平均粒径越大,自收缩越小.原因分析：如2.1节中的分析,磨细稻壳灰平均粒径越大,其内部孔结构越多,稻壳灰的孔隙可将浆体中的部分水分吸收.在混凝土养护过程中,浆体中的水分逐渐被消耗,稻壳灰中储存的水分逐渐被释放,有效地降低了混凝土内部自干燥的速率和程度,从而有效地降低了混凝土的早期自收缩.R1的平均粒径最大,内部孔结构最多,因此其较R2、R3、R4储存的水分多,对混凝土内部自干燥的缓解较好,使混凝土早期自收缩较小;反之,R4的平均粒径最小,其早期自收缩最大.由图4中R2曲线对比可知,磨细稻壳灰R2掺量为20%时的混凝土早期自收缩较其掺量为15%时的早期自收缩小,说明增加磨细稻壳灰的掺量可降低混凝土的早期自收缩.由图4b可见,当取代水泥量为20%时,R2和粉煤灰对混凝土的早期自收缩均有抑制作用,且掺加R2的混凝土早期自收缩较掺加粉煤灰的小;但通过图4曲线对比可知,当R3和R4的掺量为15%时,其对混凝土早期自收缩的抑制程度较粉煤灰掺量为20%时的小.1) 混凝土28 d强度随磨细稻壳灰的特征粒径D50的减小而增大,并且以磨细稻壳灰掺量为变量,抗压强度比曲线呈类抛物线形状.在抗压强度比不小于100%的情况下,磨细稻壳灰越细,其最大掺量越大.2) 磨细稻壳灰的孔结构可吸收浆体中的水分,降低浆体有效水胶比,对混凝土的强度发展和早期自收缩产生影响;且D50越大,影响越明显.3) 磨细稻壳灰的特征粒径D50在2.96~21.06 μm时,可不同程度地抑制混凝土的早期自收缩,抑制效果与其细度和掺量有关.磨细稻壳灰越粗、掺量越大,对混凝土早期自收缩的抑制效果越明显.磨细稻壳灰D50>12.84 μm时,其对混凝土早期自收缩的抑制效果优于粉煤灰.【相关文献】[1] 欧阳东.稻壳新出路：制备混凝土用纳米SiO2 [J].中国农业科技导报,2003,5(5):62-65.[2] 欧阳东.纳米SiO2低温稻壳灰用于混凝土的研究 [J].新型建筑材料,2003,30(8):7-9.[3] FENG Qingge,YAMAMICHI H,SHOYA M,et al.Study on the pozzolanic properties of rice husk ash by hydrochloric acid pretreatment [J].Journal of Colloid and Interface Science,2004,34(3):521-526.[4] UZAL B,TURANLI L,YUCEL H,et al.Pozzolanic activity of clinoptilolite:A comparative study with silica fume,fly ash and non-zeolitic natural puzzling [J].Cement and Concrete Research,2010,40(3):398-404.[5] RAO G A.Development of strength with age of mortars containing silica fume [J].Cement and Concrete Research,2001,31(8):1141-1146.[6] 韩建国,阎培渝.凝聚态硅灰对低工作性混凝土强度发展历程的影响 [J].混凝土,2008(2):74-76.[7] ZHANG M H,MALHOTRA V M.High-Performance concrete incorporating rice husk ash as supplementary cementing material [J].ACI Matter J,1996,93(6):629-636.[8] BHANUMATHIDAS N,MEHTA P K.Concrete mixtures made with ternary blended cements containing fly ash and rice husk ash [C]//MALHOTRA V M.International conference proceeding seventh CANMENT.Chennai,India:CANMENT,2004:379-391. [9] PONG I K,OKPALA D C.Strength characteristics of medium workability ordinary Portland cement-rice husk ash concrete [J].Building and Envionment,1992,27(1):105-111.[10] SENSALE G R D.Strength development of concrete with rice-husk ash [J].Cement and Concrete Composites,2006,28(2):158-160.[11] SENSALE G R D,RIBEIRO A B,GONCALVES A.Effects of RHA on autogenous shrinkage of Portland cement pastes [J].Cement and Concrete Composites,2008,30(10):892-897. [12] 叶光,NGUYEN V T.稻壳灰抑制超高性能混凝土的自收缩机理分析 [J].硅酸盐学报,2012,40(2):212-216.。

一种稻壳灰及其制备方法和应用-下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!稻壳灰：绿色资源的制备与广泛应用稻壳灰，一种看似平常却蕴含巨大潜力的副产品，是稻谷加工过程中的废弃物经过高温焚烧后产生的。

v ''w ''w ''x-uNian ( echitectu ee U*onst euction2020 !$ 08 "#$266"<o 08!2020?oe !266NOPmb OQ[< RS[TUVWJ 'K ' L ）M（福建省建筑设计研究院有限公司福建福州350001$摘 要:试验研究了不同掺量的稻壳灰对高强混凝土的力学性能和耐久性所产生的效果。

即:设计了 5个配合比，分n g =#L ; 85%%10%%15%%20% 25%8‘ h " 57l 8:;< B %'裂抗拉强度、吸水性能、抗冻融性能、抗氯离子渗透性能进行了相关试验&试验结果表明：当稻壳灰含量在20%以内，稻壳灰含量增加能提高高强混凝土的强度和弹性模量指标，但会降低其比重；随着稻壳灰含量的增加,高强混凝土的\ “] ]<QR ' 稻 灰有 强混凝土的 ” 能 G | 能 &关键词：高强混凝土'稻壳灰;硅灰;抗压强度;耐久性!G:WU5''''''tu :（''''''t ‘ :1004-6135$2020%08-0122-04CR7B;731484=/=/@324=51@/.;2P72.483./E/@.781@7BN54N/531/27899;57?1B136 4=.1D.-235/8D3.@48@5/3/81>3./n,'85#6.)S%$-uNian PeoeinciaePnstituteot(echitectueaeDesign and 1eseaech *o. "Ltd. "-uzhou 350001 %Abstract : In this study ,the effects of ricc husk ash on the mechanical properties and durability of high - strength concrete were experioenataeine9stigatd.5 conce9tmihtue peopoetionsw9e d9sign9d with eic9husk ash o tmass teaction 5 ， 10 ， 15 ，20 and25% otth9totaec9m9ntia tiousmateiaes.Wh9compe9s ie9stength ， spei t ingtnsie stength ， wateabsoeption ， te99z9-thawe9sistanc9and cheoeid9p9n9teation esista ancc of concrete were determined accordingly. Whe results revealed that : when the replacement ratio of rice husk ash was less than 20% , theinceeaseoteicehusk ash contentimpeoeed thesteengthsand eeasticmodueusotthehigh -steength conceete ， whieeeeduced itsspeciticgeaeia T ； with the increase replacement ratio of rice husk ash,the saturated water absorption rate of high - strength concrete decreased graduaAy ； eicehusk ash wasbeneticiaetoimpeoeetheteeeze-thaweesistanceand cheoeidepeneteation eesistanceothigh -steength conceete.Keywords : High - strength concrete ； lice husk ash ； Silica fume ； Mechanical properties ； Durability,稻壳灰是稻壳燃烧过程产生的植物灰。
