颈动脉海绵窦瘘CT及MRI表现-PPT精品课件
- 格式:ppt
- 大小:9.85 MB
- 文档页数:28
[头颈影像]“颈内动脉海绵窦瘘”的临床与病理特点、影像诊断要点及鉴别诊断(建议收藏)~~~颈内动脉海绵窦瘘【病例】男,35岁,外伤后眼球突出伴血管杂音3个月。
图1【影像所见】图1A 横断面T2WI,显示左侧眼上静脉明显增粗纡曲(箭头),呈流空信号影。
图1B 海绵窦层面的横断面T2WI,显示海绵窦增大(小箭),呈流空信号影,左侧眼外肌增粗(大箭),眶内壁骨折(小箭头),眼球突出,大箭头示颈内动脉海绵窦段。
图1C 横断面MRA源图像,显示左侧海绵窦增大(小箭),颈内动脉海绵窦段与海绵窦之间的瘘口(小箭头),海绵间窦清楚显示(大箭头),大箭示颈内动脉海绵窦段。
图1D MRA最大强度投影,示左侧眼上静脉明显增粗纡曲(大箭头),眼下静脉增粗(小箭),海绵间窦清楚显示(小箭头),海绵窦增大(大箭),右侧后交通动脉开放。
【影像诊断】左侧颈内动脉海绵窦瘘。
【临床与病理特点】颈内动脉海绵窦瘘(carotid-cavernous fistula, CCF)指海绵窦段的颈内动脉本身或其在海绵窦内的分支破裂,与海绵窦之间形成异常的动静脉交通。
75%以上的CCF由外伤引起,无外伤史者为自发性CCF。
临床表现常有搏动性突眼、患侧眼眶、颞部血管杂音、球结膜水肿和充血、眼球运动障碍、视力减退等。
【影像检查方法选择】眼眶外伤首选CT平扫,当平扫CT可疑CCF时,可选择增强扫描、CTA、MRI或MRA。
【诊断要点】1.眼上静脉增粗,海绵窦增宽,可伴有眼球突出、眼外肌增粗、眼睑肿胀。
2.增强CT显示增粗的眼上静脉和增大的海绵窦明显强化,海绵窦增大需采用CT增强扫描显示,MRI可显示增粗的眼上静脉和增大的海绵窦呈流空信号影。
3.CTA和MRA可显示增粗的眼上静脉和增大的海绵窦、颈内动脉及其分支、Willis环情况等,部分病例可显示CCF的瘘口和异常静脉引流。
4.DSA可明确显示CCF瘘口的部位和大小、静脉引流、供血情况、伴发的假性动脉瘤以及脑代偿循环情况等,并同时进行介入栓塞治疗,详见后面CCF的DSA章节。

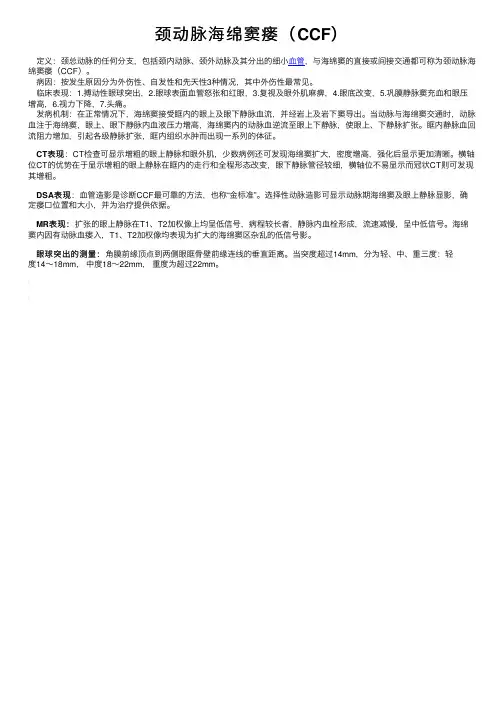

颈动脉海绵窦瘘(CCF)定义:颈总动脉的任何分⽀,包括颈内动脉、颈外动脉及其分出的细⼩⾎管,与海绵窦的直接或间接交通都可称为颈动脉海绵窦瘘(CCF)。
病因:按发⽣原因分为外伤性、⾃发性和先天性3种情况,其中外伤性最常见。
临床表现:1.搏动性眼球突出,2.眼球表⾯⾎管怒张和红眼,3.复视及眼外肌⿇痹,4.眼底改变,5.巩膜静脉窦充⾎和眼压增⾼,6.视⼒下降,7.头痛。
发病机制:在正常情况下,海绵窦接受眶内的眼上及眼下静脉⾎流,并经岩上及岩下窦导出。
当动脉与海绵窦交通时,动脉⾎注于海绵窦,眼上、眼下静脉内⾎液压⼒增⾼,海绵窦内的动脉⾎逆流⾄眼上下静脉,使眼上、下静脉扩张。
眶内静脉⾎回流阻⼒增加,引起各级静脉扩张,眶内组织⽔肿⽽出现⼀系列的体征。
表现:CT检查可显⽰增粗的眼上静脉和眼外肌,少数病例还可发现海绵窦扩⼤,密度增⾼,强化后显⽰更加清晰。
横轴 CT表现位CT的优势在于显⽰增粗的眼上静脉在眶内的⾛⾏和全程形态改变,眼下静脉管径较细,横轴位不易显⽰⽽冠状CT则可发现其增粗。
表现:⾎管造影是诊断CCF最可靠的⽅法,也称“⾦标准”。
选择性动脉造影可显⽰动脉期海绵窦及眼上静脉显影,确 DSA表现定瘘⼝位置和⼤⼩,并为治疗提供依据。
表现:扩张的眼上静脉在T1、T2加权像上均呈低信号,病程较长者,静脉内⾎栓形成,流速减慢,呈中低信号。
海绵 MR表现:窦内因有动脉⾎瘘⼊,T1、T2加权像均表现为扩⼤的海绵窦区杂乱的低信号影。
眼球突出的测量:眼球突出的测量:⾓膜前缘顶点到两侧眼眶⾻壁前缘连线的垂直距离。
当突度超过14mm,分为轻、中、重三度:轻度14~18mm,中度18~22mm,重度为超过22mm。
