漆酚基光固化纳米复合涂料的制备与性能表征

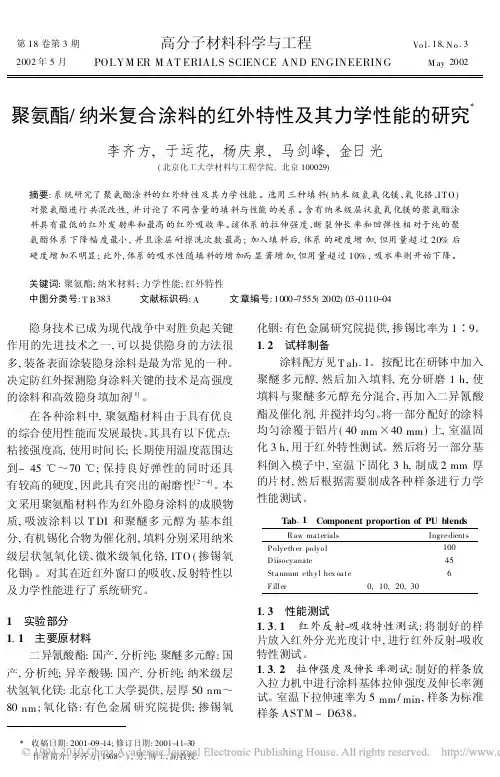

第18卷第3期高分子材料科学与工程Vo l.18,N o.3　2002年5月POLYM ER M AT ERIALS SCIENCE AND ENGINEERING M ay2002聚氨酯/纳米复合涂料的红外特性及其力学性能的研究李齐方,于运花,杨庆泉,马剑峰,金日光(北京化工大学材料与工程学院,北京100029)摘要:系统研究了聚氨酯涂料的红外特性及其力学性能。

选用三种填料(纳米级氢氧化镁、氧化铬、I T O)对聚氨酯进行共混改性,并讨论了不同含量的填料与性能的关系。

含有纳米级层状氢氧化镁的聚氨酯涂料具有最低的红外发射率和最高的红外吸收率。

该体系的拉伸强度、断裂伸长率和回弹性相对于纯的聚氨酯体系下降幅度最小,并且涂层耐擦洗次数最高;加入填料后,体系的硬度增加,但用量超过20%后硬度增加不明显;此外,体系的吸水性随填料的增加而显著增加,但用量超过10%,吸水率则开始下降。

关键词:聚氨酯;纳米材料;力学性能;红外特性中图分类号:T B383 文献标识码:A 文章编号:1000-7555(2002)03-0110-04 隐身技术已成为现代战争中对胜负起关键作用的先进技术之一,可以提供隐身的方法很多,装备表面涂装隐身涂料是最为常见的一种。

决定防红外探测隐身涂料关键的技术是高强度的涂料和高效隐身填加剂[1]。

在各种涂料中,聚氨酯材料由于具有优良的综合使用性能而发展最快。

其具有以下优点:粘接强度高,使用时间长;长期使用温度范围达到-45℃～70℃;保持良好弹性的同时还具有较高的硬度,因此具有突出的耐磨性[2～4]。

本文采用聚氨酯材料作为红外隐身涂料的成膜物质,吸波涂料以T DI和聚醚多元醇为基本组分,有机锡化合物为催化剂,填料分别采用纳米级层状氢氧化镁、微米级氧化铬,ITO(掺锡氧化铟)。

对其在近红外窗口的吸收、反射特性以及力学性能进行了系统研究。

1　实验部分1.1　主要原材料二异氰酸酯:国产,分析纯;聚醚多元醇:国产,分析纯;异辛酸锡:国产,分析纯;纳米级层状氢氧化镁:北京化工大学提供,层厚50nm～80nm;氧化铬:有色金属研究院提供;掺锡氧化铟:有色金属研究院提供,掺锡比率为1∶9。

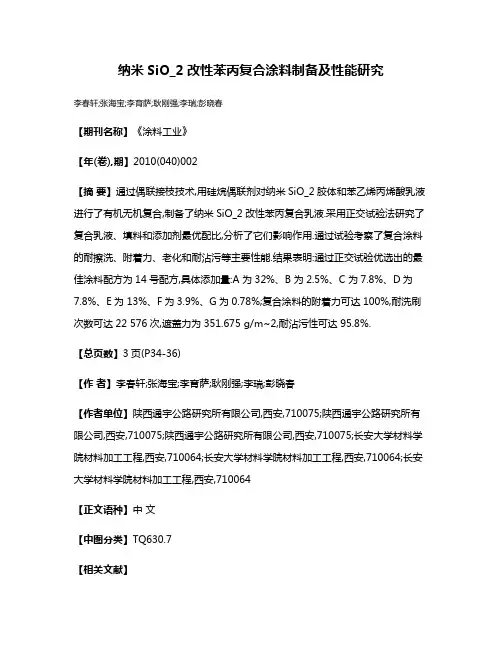

纳米SiO_2改性苯丙复合涂料制备及性能研究李春轩;张海宝;李育萨;耿刚强;李瑞;彭晓春【期刊名称】《涂料工业》【年(卷),期】2010(040)002【摘要】通过偶联接枝技术,用硅烷偶联剂对纳米SiO_2胶体和苯乙烯丙烯酸乳液进行了有机无机复合,制备了纳米SiO_2改性苯丙复合乳液.采用正交试验法研究了复合乳液、填料和添加剂最优配比,分析了它们影响作用.通过试验考察了复合涂料的耐擦洗、附着力、老化和耐沾污等主要性能.结果表明:通过正交试验优选出的最佳涂料配方为14号配方,具体添加量:A 为32%、B 为2.5%、C 为7.8%、D为7.8%、E为 13%、F为3.9%、G为0.78%;复合涂料的附着力可达100%,耐洗刷次数可达22 576次,遮盖力为351.675 g/m~2,耐沾污性可达95.8%.【总页数】3页(P34-36)【作者】李春轩;张海宝;李育萨;耿刚强;李瑞;彭晓春【作者单位】陕西通宇公路研究所有限公司,西安,710075;陕西通宇公路研究所有限公司,西安,710075;陕西通宇公路研究所有限公司,西安,710075;长安大学材料学院材料加工工程,西安,710064;长安大学材料学院材料加工工程,西安,710064;长安大学材料学院材料加工工程,西安,710064【正文语种】中文【中图分类】TQ630.7【相关文献】1.纳米SiO2改性苯丙乳液的制备及其疏水性能 [J], 张明晖; 孙旗龄; 冯裕智; 许建民; 唐旭东2.改性纳米TiO2苯丙复合材料的制备与性能表征 [J], 王升文3.纳米TiO_2、SiO_2复合改性苯丙外墙乳胶漆的研究 [J], 吴健春;孙作凤;黄婉霞4.无溶剂型纳米SiO_2/环氧树脂复合涂料的制备及性能 [J], 姜冬;宋仁国;王超;姜彦;李鑫伟5.纳米SiO_2改性苯丙乳液乳胶漆的研究 [J], 马利;陈云;张洪美因版权原因，仅展示原文概要，查看原文内容请购买。

《ZnIn2S4基复合材料的制备及其光催化性能研究》一、引言随着环境污染和能源短缺问题的日益严重，光催化技术因其独特的优势和潜力，已成为当前科研的热点领域。

ZnIn2S4作为一种重要的光催化材料，具有优异的光吸收性能和光催化活性，受到了广泛关注。

本文以ZnIn2S4基复合材料的制备及其光催化性能为研究对象，通过实验探究了其制备工艺和性能表现。

二、ZnIn2S4基复合材料的制备1. 材料与试剂制备ZnIn2S4基复合材料所需的原材料包括锌源、铟源、硫源以及其他添加剂。

所有试剂均需为分析纯，购买后直接使用。

2. 制备方法采用水热法结合煅烧工艺制备ZnIn2S4基复合材料。

首先，将锌源、铟源和硫源按照一定比例混合，加入适量的去离子水，搅拌至形成均匀的溶液。

然后，将溶液转移至反应釜中，在一定的温度和压力下进行水热反应。

反应结束后，将产物进行离心分离、洗涤、干燥，最后进行煅烧处理，得到ZnIn2S4基复合材料。

三、光催化性能研究1. 实验装置与方法光催化性能实验在封闭的光催化反应器中进行。

将制备好的ZnIn2S4基复合材料置于反应器中，加入一定量的目标污染物（如有机染料）。

然后，使用特定波长的光源照射反应器，记录不同时间点的污染物降解情况。

2. 性能评价指标光催化性能的评价主要依据污染物的降解率和降解速度。

通过测定反应前后污染物的浓度变化，计算降解率和降解速度。

同时，还考察了ZnIn2S4基复合材料的光稳定性和循环利用性能。

四、结果与讨论1. 制备结果通过水热法和煅烧工艺成功制备了ZnIn2S4基复合材料。

通过XRD、SEM、TEM等手段对产物进行表征，结果表明制备得到的材料具有较高的纯度和良好的结晶性。

2. 光催化性能分析（1）降解率与降解速度：在相同实验条件下，ZnIn2S4基复合材料对目标污染物的降解率和降解速度均高于其他光催化材料。

这主要得益于其优异的光吸收性能和光催化活性。

（2）光稳定性：ZnIn2S4基复合材料具有较好的光稳定性，在连续光照下，其光催化性能基本保持不变。

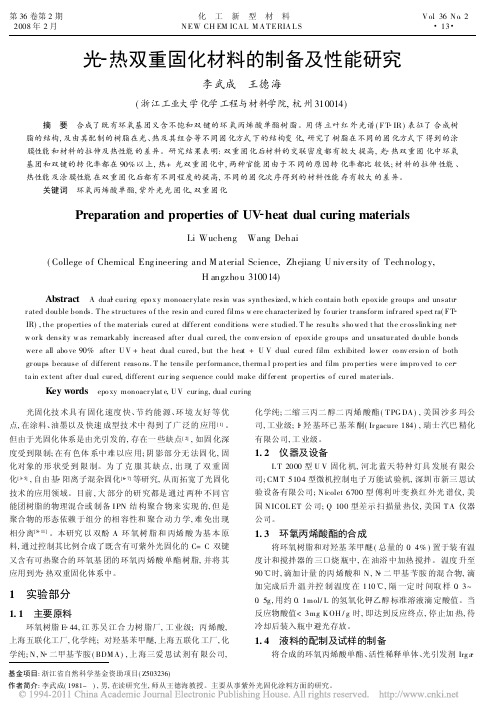

第36卷第2期2008年2月化 工 新 型 材 料N EW CH EM ICAL M A T ERIA L S V ol 36N o 2 13基金项目:浙江省自然科学基金资助项目(Z503236)作者简介:李武成(1981-),男,在读研究生,师从王德海教授。

主要从事紫外光固化涂料方面的研究。

光 热双重固化材料的制备及性能研究李武成 王德海(浙江工业大学化学工程与材料学院,杭州310014)摘 要 合成了既有环氧基团又含不饱和双键的环氧丙烯酸单酯树脂。

用傅立叶红外光谱(F T IR )表征了合成树脂的结构,及由其配制的树脂在光、热及其组合等不同固化方式下的结构变化,研究了树脂在不同的固化方式下得到的涂膜性能和材料的拉伸及热性能的差异。

研究结果表明:双重固化后材料的交联密度都有较大提高,光 热双重固化中环氧基团和双键的转化率都在90%以上,热+光双重固化中,两种官能团由于不同的原因转化率都比较低;材料的拉伸性能、热性能及涂膜性能在双重固化后都有不同程度的提高,不同的固化次序得到的材料性能存有较大的差异。

关键词 环氧丙烯酸单酯,紫外光光固化,双重固化Preparation and properties of UV heat dual curing materialsLi Wucheng Wang Dehai(College o f Chemical Eng ineering and M aterial Science,Zhejiang U niv ersity of Technolog y,H angzho u 310014)Abstract A dual curing epo x y monoacr ylate resin was synthesized,w hich co ntain both epox ide g ro ups and unsatur ated double bonds.T he str uctures o f the resin and cured films w ere character ized by fo ur ier tr ansfor m infr ared spect ra(F T IR),the pr operties o f the mater ials cur ed at differ ent conditio ns wer e studied.T he results sho wed t hat the cr osslinking net w or k density w as r emarkably increased after dual cur ed,the co nv ersio n of epox ide g ro ups and unsatur ated do uble bonds wer e all abo ve 90%after U V +heat dual cured,but the heat +U V dual cur ed film exhibited lo wer co nv ersio n of both gr oups because of different r easo ns.T he tensile per formance,therma l pro pert ies and film pro per ties wer e impro ved to cer ta in ex tent after dual cur ed,different cur ing sequence could make dif fer ent pr operties o f cur ed mater ials.Key words epo xy monoacr ylat e,U V cur ing,dual curing光固化技术具有固化速度快、节约能源、环境友好等优点,在涂料、油墨以及快速成型技术中得到了广泛的应用[1]。

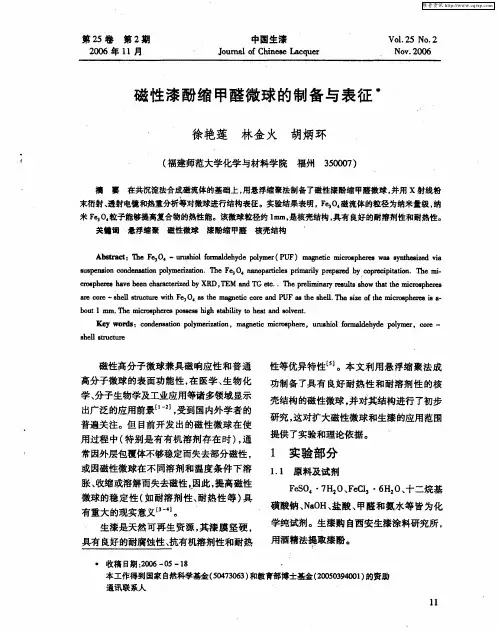

第２５卷第２期　２００６年１１月　中国生漆　Ｊｏｕｒｎａｌ　ｏｆ　Ｃｈｉｎｅｓｅ　Ｌａｃｑｕｅｒ　Ｖｏ１．２５　Ｎｏ．２　

Ｎ０ｖ．２００ｌ６　

磁性漆酚缩甲醛微球的制备与表征・　徐艳莲　林金火胡炳环　（福建师范大学化学与材料学院福州３５０００７）　摘要在共沉淀法合成磁流体的基础上，用悬浮缩聚法制备了磁性漆酚缩甲醛微球，并用Ｘ射线粉　末衍射、透射电镜和热重分析等对微球进行结构表征。实验结果表明，Ｆｅ，０．磁流体的粒径为纳米量级，纳　米Ｆ岛０．粒子能够提高复合物的热性能。该微球粒径约ｌｍｍ，是核壳结构，具有良好的耐溶剂性和耐热性。　关■词悬浮缩聚磁性微球漆酚缩甲醛核壳结构　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　Ｏ４一ｕｍｓ　ｌｔｉｏｌ　ｆｏｒｍａｌｄｅｈｙｄｅ　ｐｏｌｙｍｅｒ（ＰＵＦ）ｍａｇｎｅｔｉｃ　ｍｉｃｒｍｐｈｅｒｅｅ　ｗａｓ　ｓｙｎｔｈｅｓｉｚｅｄ　ｖｉａ　ｓｕｓｐｅｎｓｉｏｎ　ｃｏｎｄｅｎｓａｔｉｏｎ　ｐｏｌｙｍｅｒｉｚａｔｉｏｎ．　ｅ　Ｆ％０４　ｎａｎｏｐａｒｔｌｃｌｃｓ　ｐｒｉｍａｒｉｌｙ　ｐｒｅｐａｒｅｄ　ｂｙ　ｃｏｐｒｅｃｉｐｉｔａｔｉｏｎ．　ｅ　ｍｉ．　ｃｒｍｐｈｅｒｅｅ　ｈａｖｅ　ｂｅｅｎ　ｃｈａｒａｃｔｅｒｉｚｅｄ　ｂｙ　ＸＲＤ．ＴＥＭ　ａｎｄ　ＴＧ　ｅｔｃ．．　ｅ　ｐｒｅｌｉｍｉｎａｒｙ　ｒｅｓｕｌｔｓ　ｓｈｏｗ　ｔｈａｔ　ｔｈｅ　ｍｉｃｒｍｐｈｅｒｅｓ　ａｒｅ　ｃｏｒｅ：。ｓｈｅｌｌ　ｓｔｒｕｃｔｕｒｅ　ｗｉｔｈ　Ｆｅ，０４鹤ｔｈｅ　ｍａｇｎｅｔｉｃ　ｃｏｒｅ：ａｎｄ　ＰＵＦ　８８　ｔｈｅ　Ｂｈｅｌ１．Ｔｈｅ　ｓｉｚｅ　ｏｆｔｈｅ　ｍｉｃｒｍｐｈｅｒｅｅ　ｉｓ　ａ－　ｂｏｕｔ　１姗．明ｌｅ　ｍｉｃｒｍｐｈｅｒｅｓ　ｐｏｓｓｅｓｓ　ｈｉｇｈ　ｓｔａｂｉｌｉｔｙ　ｔｏ　ｈｅａｔ　ａｎｄ　ｓｏｌｖｅｎｔ．　Ｋｅｙ　ｗｏｒｄｓ：ｃｏｎｄｅｎｓａｔｉｏｎ　ｐｏｌｙｍｅｒｉｚａｔｉｏｎ，ｍａｇｎｅｔｉｃ　ｍｉｃｒｍｐｈｅｒｅ，ｕｍｓｈｌｏｌ　ｆｏｒｍａｌｄｅｈｙｄｅ　ｐｏｌｙｍｅｒ，ＣＯｌｅ：一　ｓｈｅｌｌ　ｓｔｒｕｃｔｕｒｅ
