用于自动控制系统中发送控制指令的电器例如

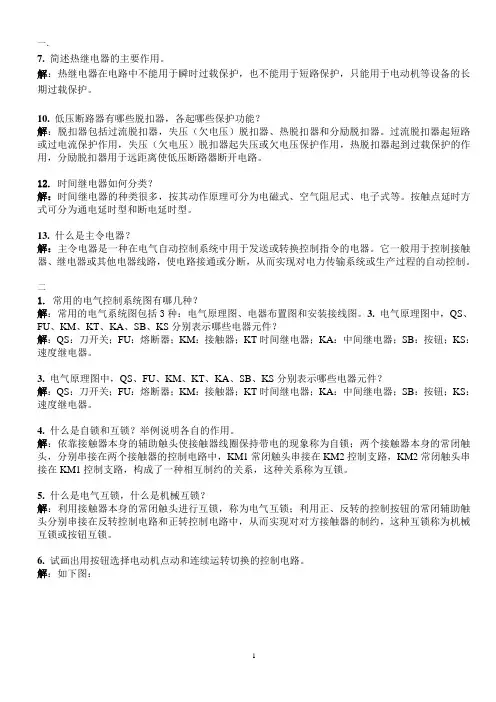

一．7. 简述热继电器的主要作用。

解：热继电器在电路中不能用于瞬时过载保护，也不能用于短路保护，只能用于电动机等设备的长期过载保护。

10.低压断路器有哪些脱扣器，各起哪些保护功能？解：脱扣器包括过流脱扣器，失压（欠电压）脱扣器、热脱扣器和分励脱扣器。

过流脱扣器起短路或过电流保护作用，失压（欠电压）脱扣器起失压或欠电压保护作用，热脱扣器起到过载保护的作用，分励脱扣器用于远距离使低压断路器断开电路。

12.时间继电器如何分类？解：时间继电器的种类很多，按其动作原理可分为电磁式、空气阻尼式、电子式等。

按触点延时方式可分为通电延时型和断电延时型。

13.什么是主令电器？解：主令电器是一种在电气自动控制系统中用于发送或转换控制指令的电器。

它一般用于控制接触器、继电器或其他电器线路，使电路接通或分断，从而实现对电力传输系统或生产过程的自动控制。

二1.常用的电气控制系统图有哪几种？解：常用的电气系统图包括3种：电气原理图、电器布置图和安装接线图。

3.电气原理图中，QS、FU、KM、KT、KA、SB、KS分别表示哪些电器元件？解：QS：刀开关；FU：熔断器；KM：接触器；KT时间继电器；KA：中间继电器；SB：按钮；KS：速度继电器。

3.电气原理图中，QS、FU、KM、KT、KA、SB、KS分别表示哪些电器元件？解：QS：刀开关；FU：熔断器；KM：接触器；KT时间继电器；KA：中间继电器；SB：按钮；KS：速度继电器。

4.什么是自锁和互锁？举例说明各自的作用。

解：依靠接触器本身的辅助触头使接触器线圈保持带电的现象称为自锁；两个接触器本身的常闭触头，分别串接在两个接触器的控制电路中，KM1常闭触头串接在KM2控制支路，KM2常闭触头串接在KM1控制支路，构成了一种相互制约的关系，这种关系称为互锁。

5. 什么是电气互锁，什么是机械互锁？解：利用接触器本身的常闭触头进行互锁，称为电气互锁；利用正、反转的控制按钮的常闭辅助触头分别串接在反转控制电路和正转控制电路中，从而实现对对方接触器的制约，这种互锁称为机械互锁或按钮互锁。

§1-2 常用低压电器
（二）继电器的种类及其特点 1、电磁式继电器 结构与接触器类似，有电流继电器、电压继电器、中间继电器三种。 1）电流继电器
特点：线圈串接于电路中，导线粗、匝数少、阻抗小。 分类：过电流继电器、欠电流继电器
§1-2 常用低压电器
2）电压继电器 特点：线圈并联在电路中，匝数多，导线细 分类：过电压继电器和欠电压继电器 结构原理：与电流继电器类似
熔断器的典型产品
主要由外壳和 熔体构成
螺旋式熔断器
瓷插式熔断器
有填料封闭管式熔断器
§1-2 常用低压电器
四、主令电器 作用：发送控制命令或信号的电器，常用于接通或断开控制电路。 再通过接触器、继电器间接控制主电路的接通或断开。

分类：控制按钮、行程开关、接近开关等。
（一）控制按钮
数控机床上的按钮站
轴 9-反作用弹簧 10-辅助触头
§1-2 常用低压电器
（1）触点形式 根据允许通过电流的大小分为：点接触、线接触、面接触。
点接触——允许通过电流小。 线接触——允许通过电流中。 面接触——允许通过电流大。 a) 点接触 b）线接触 c) 面接触
§1-2 常用低压电器
（2）触点种类 1）主触点： 容量大，用于通断高电压、大电流电路。 常开触点较多见，常闭触点较少见 2）辅助触点：容量小，用于通断低电压、小电流电路。
§1-2 常用低压电器
3、时间继电器 指继电器通电（断电）到其触点动作有一些延时，不是同步，主要 有以下四种形式 电磁式（铜套阻尼式）、空气阻尼式、电动机式、半导体式 4、舌簧继电器 触点容量小、动作快，灵敏度高、用永磁体驱动可反映非电信号。 5、热继电器 结构类似于由热原件驱动的小开关。作过载保护用，控制量为过载 电流。 6、速度继电器 结构类似于小电动机驱动的小开关，控制量为速度，动作有方向性

操作机构上装有机械联锁,它可以保证开关合闸 时不能打开防护铁盖,而当打开防护铁盖 时, 不能将开关合闸。
电机与电气控制技术
常用低压电器
二 封闭式负荷开关 型号:
符号: 与开启式负荷开关相同
电机与电气控制技术
常用低压电器
二、组合开关
作用：又称转换开关,常用于交流50Hz、 380V以下及直流220V以下的电气线路中,供 手动不频繁的接通和分断电路、电源开关 或控制5kW以下小容量异步电动机的起动、 停止和正反转。
DZ5
DZ20
电机与电气控制技术
常用低压电器
分类
按结构形 式分类：
塑壳式 又称 装置式
框架式 又称 万能式
DW16
除用作配电网 络的保护开关 外,还用作电动 机、照明线路
的控制开关
主要用作配 电网络的 保护开关
电机与电气控制技术
常用低压电器
一 结构及工作原理
DZ5型低压断路器
在电气控制线路中,主要采用的是DZ5型和 DZ10系列低压断路器
常用低压电器
刀开关的种类：
按பைடு நூலகம்数分：
单极 双极 三极
单掷 按转换
方向分： 双掷
带灭弧罩 按灭弧分：
不带灭弧罩
板前接线 按接线方式分：
板后接线
电机与电气控制技术
常用低压电器
一 开启式负荷开关 又称为瓷底胶盖刀开关,简称闸刀开关。生
产中常用的是HK系列开启式负荷开关,适用 于照明和小容量电动机控制线路中,供手动 不频繁地接通和分断电路,并起短路保护作 用。
电机与电气控制技术
常用低压电器
电磁式电流动作型漏电断路器结构
电机与电气控制技术
二 符号

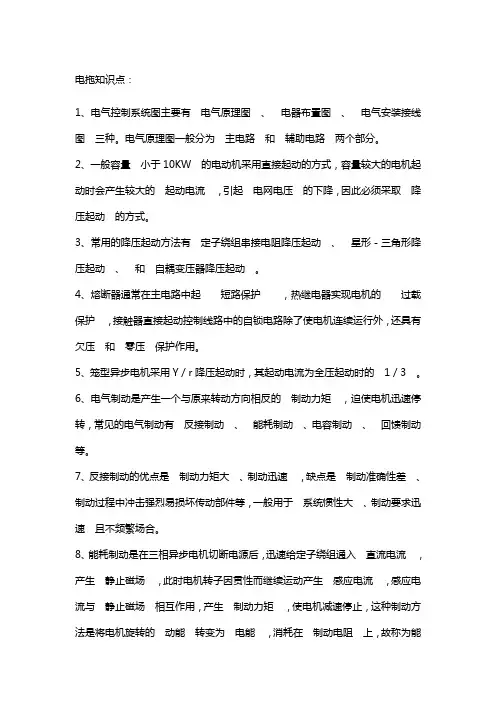

电拖知识点：1、电气控制系统图主要有电气原理图、电器布臵图、电气安装接线图三种。

电气原理图一般分为主电路和辅助电路两个部分。

2、一般容量小于10KW 的电动机采用直接起动的方式，容量较大的电机起动时会产生较大的起动电流，引起电网电压的下降，因此必须采取降压起动的方式。

3、常用的降压起动方法有定子绕组串接电阻降压起动、星形－三角形降压起动、和自耦变压器降压起动。

4、熔断器通常在主电路中起短路保护，热继电器实现电机的过载保护，接触器直接起动控制线路中的自锁电路除了使电机连续运行外，还具有欠压和零压保护作用。

5、笼型异步电机采用Y／r降压起动时，其起动电流为全压起动时的1／3 。

6、电气制动是产生一个与原来转动方向相反的制动力矩，迫使电机迅速停转，常见的电气制动有反接制动、能耗制动、电容制动、回馈制动等。

7、反接制动的优点是制动力矩大、制动迅速，缺点是制动准确性差、制动过程中冲击强烈易损坏传动部件等，一般用于系统惯性大、制动要求迅速且不频繁场合。

8、能耗制动是在三相异步电机切断电源后，迅速给定子绕组通入直流电流，产生静止磁场，此时电机转子因贯性而继续运动产生感应电流，感应电流与静止磁场相互作用，产生制动力矩，使电机减速停止，这种制动方法是将电机旋转的动能转变为电能，消耗在制动电阻上，故称为能耗制动。

9、三相异步电机的转速公式为n=60f(1-s)/p。

由公式可知，改变异步电机的转速有三种方法：改变电机定子绕组的极对数p 、改变电源频率f、改变转差率s 。

10、变频调速时，基频以下的调速为恒磁通调速。

11、目前主要用的变频器是交－直－交变频器，其主电路包括整流器、直流中间电路和逆变器。

12、变频器按电源性质分为电压型变频器和电流型变频器；按输出电压的调制方式分为PAM型变频器和PWM型变频器；按控制方式分为U／f 控制型变频器、转差频率控制型变频器和矢量控制型变频器。

13、直流电机按励磁方式的不同有自励和他励两种，其中自励电机按励磁绕组与电枢的联接方式不同又分为并励、串励、复励三种。
