一、 名词解释
二、 问答题1.法兰连接
答案： 由一对法兰，螺栓，螺母，垫片和垫圈组成的一种可拆式的连接。
2.管口方位图
答案： 管口方位图是确定管口方位，管口与支座和地脚螺栓等相对位置的图样。
3.设备设计条件单
答案： 设备设计条件单是进行化工设备设计的依据，单中列出了该设备的所有工艺要求，包括设备简图，管口表和技术特性指标
等内容。
1.技术要求通常包括几方面的内容。
答案： 1)通用技术条件 通用技术条件是同类化工设备在制造、装配、检验等诸方面的技术规范，已形成标准，在技术条件中，可
直接引用。 2)焊接要求 焊接工艺在化工设备制造中应用广泛。在技术要求中，通常对焊接方法、焊条、焊剂等提出要求。 3)设备
的检验 一般对主体设备进行水压和气密性试验，对焊缝进行探伤等。 4)其他要求 设备在机械加工、装配、油漆、保温、防腐、运
输、安装等方面的要求。
2.化工设备上管口的表达方法
答案： 化工设备的管口可采用（1）用主视图来表达（2）用俯视图或者左视图来表达（3）用管口方位图来表达。并在技术要求中
加以说明。
3.设备布置图的内容是什么？
答案： 设备布置图的内容包括（1）包括设备和建筑的一组视图（2）对设备和建筑空间位置的标注（3）设备一览表（4）方向标
（5）标题栏
4.技术特性表的内容包括。
答案： 工作压力、工作温度、设计压力、设计温度、物料名称等。对于不同类型的设备，需增加相关内容。如容器类，增加全容
积(m3)；反应器类，增加全容积和搅拌转速等；换热器类，则增加换热面积等；塔器类，则增加基本风压与地震烈度等内容。
5.化工设备图视图的一般绘制步骤
答案： 化工设备图的视图绘制应先从主视图画起，左视图配合一起画，一般是沿着装配干线，先画主体。后画部件；先画外件，
后画内件，先定位置，后画形状。化工设备上标注的尺寸的类型有：特性尺寸、装配尺寸、安装尺寸和外形尺寸。依次按此顺序
在视图上进行标注。
6.化工图样的分类
化工设备图
化工设备是用于化工产品生产过程中的合成、分离、结晶、过滤、吸收等生产单元的装备和设备。常用的几种典型化工设备有：容器、反应器、换热器和塔器等。
化工设备图包括总图、装配图、部件图、零件图管口方位图等。
一、化工设备图的内容
化工设备图也是按“正投影法”原理和国家标准《技术制图》、《机械制图》的规定绘制的。因而，机械制图的各种表达方法都适用于化工设备图。但由于化工生产特殊性，化工设备的结构、形状具有某些特点，化工设备图除了采用机械制图的表达方法外，还采用了一些特殊的表达方法。
1、装配图
装配图是化工设备制造、装配、安装、检验等工作的主要图样。应包括以下几方面的内容：
✓ 一组视图。用以表达设备的结构、形状和零部件之间的装配联接关系。
✓ 必要的尺寸。用以表达设备的大小、性能、规格等。
✓ 管口符号和管口表。
✓ 技术特性表和技术要求。用表格形式列出设备的主要工艺特性，如操作压力、温度、物料名称、设备容积等；用文字说明设备在制造、检验、安装等方面的要求。
✓ 明细栏及标题栏。
下图是一张完整的化工设备装配图，列出了装备图应表达的所有内容。
图1 装配图
2、部件装配图及零件图
部件是由若干零件装配而成的独立组成部分，部件装配图是表示其结构、装配关系、加工检验等的图样。
零件图是表示零件的形状、大小、技术要求等的图样。是制造、检验零件的依据。
二、化工设备图的常用表达方法
1、化工设备的特点：
各种化工设备由于化工工艺要求不同，其结构形式、形状大小和安装方式各有差异。但构成设备的基本形体，及所采用的许多通用零部件却有共同的特点。
基本形体以回转体为主。
各部结构尺寸大小相差悬殊。
壳体上开孔和管口多。
广泛采用标准化零部件。
采用焊接结构多。
对材料有特殊要求。
防泄漏安全结构要求高。
2、化工设备图的视图表达特点
2.1 视图配置灵活
化工设备装配与工艺流程的绘制
引言
本文将介绍化工设备装配与工艺流程的绘制方法。化工设备装配是化工生产过程中的重要环节，而良好的工艺流程图能够有效地指导设备的装配工作。因此，准确、清晰地绘制化工设备装配与工艺流程图是非常重要的。
化工设备装配图的绘制
化工设备装配图是指根据化工工艺流程要求，将设备的各个组成部分进行正确组装的图示。绘制化工设备装配图主要包括以下步骤：
1. 收集设备相关信息：了解设备的型号、规格、构造原理等信息，以便正确绘制装配图。
2. 确定绘图比例：根据设备的尺寸和绘图要求，确定合适的绘图比例。通常，化工装配图的比例为1:50或1:100。
3. 分解设备：按照设备的结构和装配流程，将设备分解成各个组成部分，以便详细展示装配过程。
4. 绘制组件图：根据设备的分解情况，逐个绘制组件图。组件图应包括组件的尺寸、形状、连接方式等详细信息。
5. 绘制组装图：根据设备的装配流程，将各个组件逐步组装起来，形成完整的设备装配图。组装图应体现出各个组件的相互连接和安装位置。
6. 添加文字说明：在装配图中添加必要的文字说明，解释各个组件的功能和装配要点，以便阅读者理解。
在绘制化工设备装配图时，需要使用专业的绘图软件，如AutoCAD、SolidWorks等。这些软件提供了丰富的绘图工具和选项，使得绘图工作更加高效和精确。
工艺流程图的绘制
工艺流程图是指把化工生产过程中各个操作步骤以图形符号展示出来的图表。绘制良好的工艺流程图可以清晰地描述化工产品的制造过程，便于生产人员理解和操作。
绘制工艺流程图主要包括以下步骤：
1. 收集工艺信息：了解产品制造的工艺流程，包括原料投料、反应过程、分离过程等。同时，还需要收集相关参数和操作要点等信息。
2. 确定绘图比例：根据工艺流程图的复杂程度和绘图要求，确定合适的绘图比例。常用的比例为1:50或1:100。 3. 绘制图形符号：根据工艺流程中的操作步骤，选择合适的图形符号进行绘制。常用的图形符号有箭头、圆圈、方框等，每个符号都代表着一种操作或工艺步骤。
２００９年第３期
第１１卷（总第５５期） 淮南师范学院学报
ＪＯＵＲＮＡＬ ＯＦ ＨＵＡＩＮＡＮ ＮＯＲＭＡＬ ＵＮＩＶＥＲＳⅡＹ Ｎｏ．３，２００９
Ｇｅｎｅｒａｌ Ｎｏ．５５，Ｖｏ１．１ １

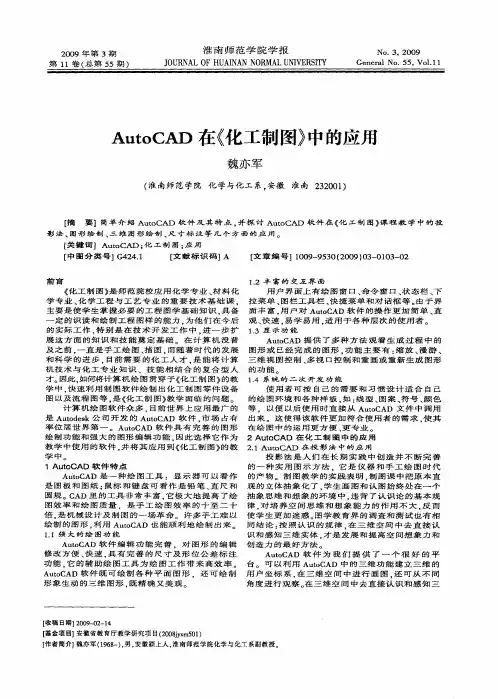

ＡｕｔｏＣＡＤ在《化工制图》中的应用
魏亦军
（淮南师范学院化学与化工系，安徽淮南２３２００１）
【摘要】简单介绍ＡｕｔｏＣＡＤ软件及其特点，并探讨ＡｕｔｏＣＡＤ软件在《化工制图》课程教学中的投
影法、图形绘制、三维图形绘制、尺寸标注等几个方面的应用。
［关键词】ＡｕｔｏＣＡＤ；化工制图；应用
［中图分类号】Ｇ４２４．１ ［文献标识码】Ａ ［文章编号】１００９—９５３０（２００９）０３—０１０３一Ｏ２
前言
《化工制图》是师范院校应用化学专业、材料化
学专业、化学工程与工艺专业的重要技术基础课，
主要是使学生掌握必要的工程图学基础知识．具备
一定的识读和绘制工程图样的能力．为他们在今后
的实际工作，特别是在技术开发工作中．进一步扩
展这方面的知识和技能奠定基础 在计算机没普
及之前，一直是手工绘图、描图。而随着时代的发展
和科学的进步，目前需要的化工人才．是能将计算
机技术与化工专业知识、技能相结合的复合型人
才。因此，如何将计算机绘图贯穿于《化工制图》的教
学中，快速利用制图软件绘制出化工制图零件设备
图以及流程图等，是《化工制图》教学面Ｉ临的问题。
计算机绘图软件众多．目前世界上应用最广的
是Ａｕｔｏｄｅｓｋ公司开发的ＡｕｔｏＣＡＤ软件．市场占有
率位居世界第一。Ａｕｔ０ＣＡＤ软件具有完善的图形
绘制功能和强大的图形编辑功能．因此选择它作为
教学中使用的软件，并将其应用到《化工制图》的教
学中。
１ ＡｕｔｏＣＡＤ软件特点
ＡｕｔｏＣＡＤ是一种绘图工具：显示器可以看作
是图板和图纸；鼠标和键盘可看作是铅笔、直尺和
圆规。ＣＡＤ里的工具非常丰富。它极大地提高了绘
图效率和绘图质量．是手工绘图效率的十至二十
