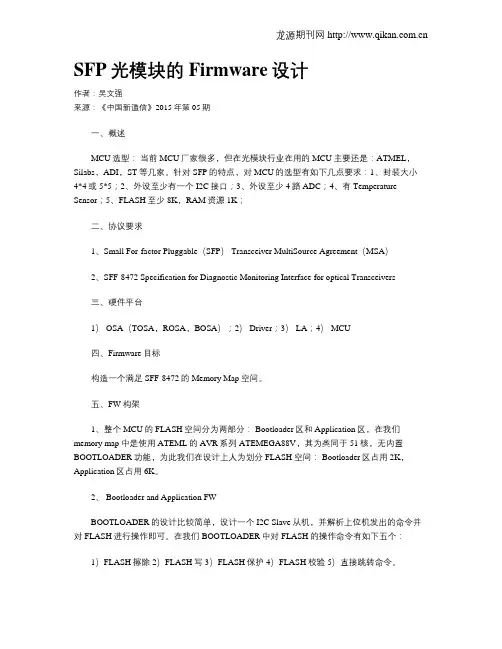

SFP光模块的Firmware设计
作者：吴文强
来源：《中国新通信》2015年第05期
一、概述
MCU选型： 当前MCU厂家很多，但在光模块行业在用的MCU主要还是：ATMEL，Silabs，ADI，ST等几家。针对SFP的特点，对MCU的选型有如下几点要求：1、封装大小4*4或5*5；2、外设至少有一个I2C接口；3、外设至少4路ADC；4、有Temperature
Sensor；5、FLASH至少8K，RAM资源1K；
二、协议要求
1、Small For-factor Pluggable（SFP） Transceiver MultiSource Agreement（MSA）
2、SFF-8472 Specification for Diagnostic Monitoring Interface for optical Transceivers
三、硬件平台
1） OSA（TOSA，ROSA，BOSA）；2） Driver；3） LA；4） MCU
四、Firmware目标
构造一个满足SFF-8472的Memory Map空间。
五、FW构架
1、整个MCU的FLASH空间分为两部分： Bootloader区和Application区，在我们memory map中是使用ATEML的AVR系列ATEMEGA88V，其为类同于51核，无内置BOOTLOADER功能，为此我们在设计上人为划分FLASH空间： Bootloader区占用2K，Application区占用6K。
2、 Bootloader and Application FW
BOOTLOADER的设计比较简单，设计一个I2C Slave从机，并解析上位机发出的命令并对FLASH进行操作即可。在我们BOOTLOADER中对FLASH的操作命令有如下五个：
