矿灯KL5LM(A)出厂检验规程

矿灯充电操作规程

一、一般规定

第1条矿灯充电和维修人员必须熟知矿灯的结构性能和工作原理，能独立操作，经考试合格后才能上岗操作。

第2条矿灯应统一编号，实行专人专灯、固定充电架集中管理。

第3条日常充电操作较为简单的矿灯可实行自我服务，矿灯使用人员必须做到：

1、会进行日常充电操作。

2、熟知充电注意事项。

3、发现本规程第10条所列缺陷之一时，应及时报告灯房值班人员进行处理，否则不准入井使用。

二、操作前的准备工作

第4条矿灯充电室内温度应保持在15—25。C之间，并应保持干燥，通风良好，充电、修理间将应设排风装置。灯房内的电气设备应采用防爆型，并设有安全灭火设备，室内禁止烟火，要有上、下水道和耐酸地面。

第5条矿灯使用的硫酸、蒸馏水须经化验合格后方可使用。严禁以地下水、自来水、锅炉水代替。

第6条充电架应保持清洁，每天应擦拭一次，每半年检修一次。

第7条工作人员应穿耐酸工作服，维修人员在操作时应戴耐酸手套、胶鞋、围裙及护目镜等劳保用具。

第8条本规程以KS-8型矿灯为例。

三、操作（收发灯、日常充电和维护）

第9条矿灯有下列缺陷之一时，不得发出使用：

1、电解液溢漏。

2、灯头、灯盖锁失灵。

3、充电不足。

4、灯头圈松动。

5、玻璃破裂。

6、灯线破损。

7、接触不良形成“眨眼”。

第10条收回的矿灯应进行下列检查：

1、灯锁、灯圈、玻璃、灯头壳及灯线等有损坏，闭锁装置是否有效。

2、电池槽是否有破损、漏液、变形。

3、有无红、灭灯。

第11条日常充电

1、把用过的矿灯对号放到充电架上，关闭灯头开关，然后把灯头的充电插孔插到充电架的充电插头上，顺时针旋转180度，电流表有指示即为正常充电。

2、每小时调整一次电压，调整调压器手柄将电压保持在5±0.1伏范围内。在整个充电过程中，应经常检查充电电压和充电电流。

第12条KS-8型矿灯正常充电采用恒压并联充电，充电末期电流下降到0.1安以下。

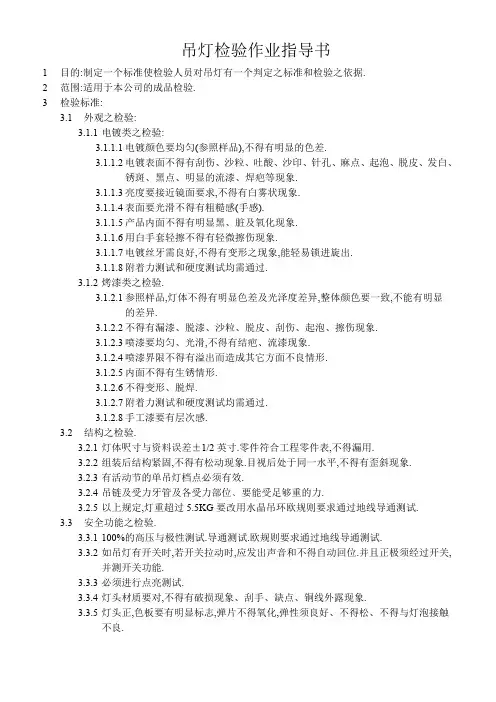

吊灯检验作业指导书

1 目的:制定一个标准使检验人员对吊灯有一个判定之标准和检验之依据.

2 范围:适用于本公司的成品检验.

3 检验标准:

3.1 外观之检验:

3.1.1 电镀类之检验:

3.1.1.1 电镀颜色要均匀(参照样品),不得有明显的色差.

3.1.1.2 电镀表面不得有刮伤、沙粒、吐酸、沙印、针孔、麻点、起泡、脱皮、发白、

锈斑、黑点、明显的流漆、焊疤等现象.

3.1.1.3 亮度要接近镜面要求,不得有白雾状现象.

3.1.1.4 表面要光滑不得有粗糙感(手感).

3.1.1.5 产品内面不得有明显黑、脏及氧化现象.

3.1.1.6 用白手套轻擦不得有轻微擦伤现象.

3.1.1.7 电镀丝牙需良好,不得有变形之现象,能轻易锁进旋出.

3.1.1.8 附着力测试和硬度测试均需通过.

3.1.2 烤漆类之检验.

3.1.2.1 参照样品,灯体不得有明显色差及光泽度差异,整体颜色要一致,不能有明显

的差异.

3.1.2.2 不得有漏漆、脱漆、沙粒、脱皮、刮伤、起泡、擦伤现象.

3.1.2.3 喷漆要均匀、光滑,不得有结疤、流漆现象.

3.1.2.4 喷漆界限不得有溢出而造成其它方面不良情形.

3.1.2.5 内面不得有生锈情形.

3.1.2.6 不得变形、脱焊.

3.1.2.7 附着力测试和硬度测试均需通过.

3.1.2.8 手工漆要有层次感.

3.2 结构之检验.

3.2.1 灯体呎寸与资料误差±1/2英寸.零件符合工程零件表,不得漏用.

3.2.2 组装后结构紧固,不得有松动现象.目视后处于同一水平,不得有歪斜现象.

3.2.3 有活动节的单吊灯档点必须有效.

3.2.4 吊链及受力牙管及各受力部位﹑要能受足够重的力.

3.2.5 以上规定,灯重超过5.5KG要改用水晶吊环欧规则要求通过地线导通测试.

3.3 安全功能之检验.

3.3.1 100%的高压与极性测试.导通测试.欧规则要求通过地线导通测试.

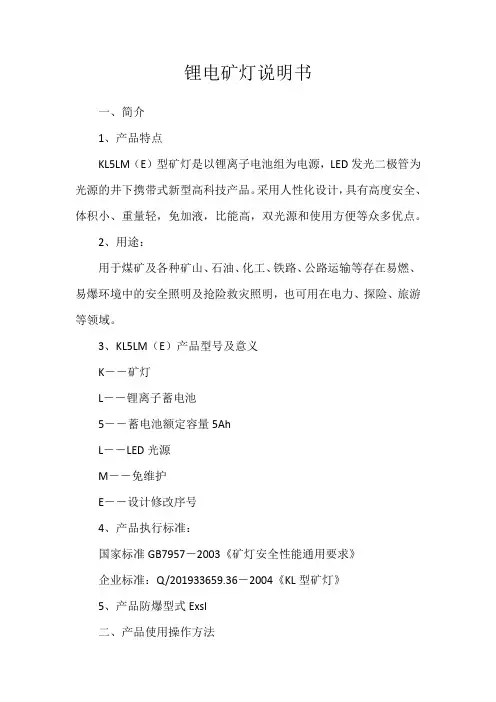

锂电矿灯说明书

一、简介

1、产品特点

KL5LM（E）型矿灯是以锂离子电池组为电源，LED发光二极管为光源的井下携带式新型高科技产品。采用人性化设计，具有高度安全、体积小、重量轻，免加液，比能高，双光源和使用方便等众多优点。

2、用途：

用于煤矿及各种矿山、石油、化工、铁路、公路运输等存在易燃、易爆环境中的安全照明及抢险救灾照明，也可用在电力、探险、旅游等领域。

3、KL5LM（E）产品型号及意义

K――矿灯

L――锂离子蓄电池

5――蓄电池额定容量5Ah

L――LED光源

M――免维护

E――设计修改序号

4、产品执行标准：

国家标准GB7957－2003《矿灯安全性能通用要求》

企业标准：Q/201933659.36－2004《KL型矿灯》

5、产品防爆型式ExsI

二、产品使用操作方法 1、矿灯使用前应先检查线缆是否破损、线缆头是否松动，若发现线缆头松动、线缆破损应停止使用。

2、矿灯使用前应先进行充电。

3、本矿灯灯头内装有充电控制器，可选用有提供每一位充电电压是5.5V～6.0V，充电电流是大于1A的直流稳压电源矿灯充电架进行充电。

我公司配套生产的充电架：CLJ102（48）B充电架或JDCDQ－（XX）单体充电器。

4、充电方法：接通充电架电源，调整直流电压输出为5.5V～6.0V，把灯头充电插头插入充电架的充电插头上，顺时针旋转180度，使灯头充电螺钉与充电的弹簧片良好接触，充电电流在0.75A±0.25A之间，表示充电正常。当充电电流≤100mA时，表示矿灯电池充满。

5、充电时间：电池充电时间约为8h。

6、充电注意事项：充电前，关闭灯头上的开关。

7、本矿灯有过放电保护，在正常使用条件下，电池不会造成过放电，当电池放电到终止电压2.4V时，保护装置动作，放电终止。此时断开放电，保护装置即可恢复。过放电保护延时时间15ms。

8、当矿灯发生短路现象时，保护电路会在0.4ms内切断电源，待排除故障后，重新开启开关自动恢复供电。

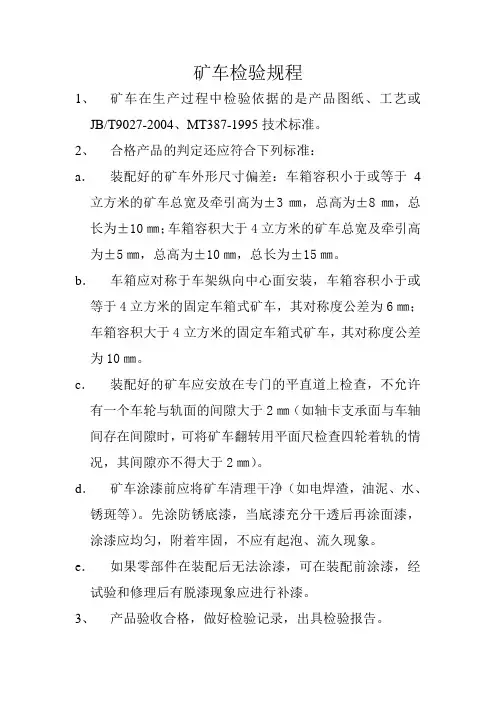

矿车检验规程

1、 矿车在生产过程中检验依据的是产品图纸、工艺或JB/T9027-2004、MT387-1995技术标准。

2、 合格产品的判定还应符合下列标准：

a． 装配好的矿车外形尺寸偏差：车箱容积小于或等于4立方米的矿车总宽及牵引高为±3㎜，总高为±8㎜，总长为±10㎜；车箱容积大于4立方米的矿车总宽及牵引高为±5㎜，总高为±10㎜，总长为±15㎜。

b． 车箱应对称于车架纵向中心面安装，车箱容积小于或等于4立方米的固定车箱式矿车，其对称度公差为6㎜；车箱容积大于4立方米的固定车箱式矿车，其对称度公差为10㎜。

c． 装配好的矿车应安放在专门的平直道上检查，不允许有一个车轮与轨面的间隙大于2㎜（如轴卡支承面与车轴间存在间隙时，可将矿车翻转用平面尺检查四轮着轨的情况，其间隙亦不得大于2㎜）。

d． 矿车涂漆前应将矿车清理干净（如电焊渣，油泥、水、锈斑等）。先涂防锈底漆，当底漆充分干透后再涂面漆，涂漆应均匀，附着牢固，不应有起泡、流久现象。

e． 如果零部件在装配后无法涂漆，可在装配前涂漆，经试验和修理后有脱漆现象应进行补漆。

3、 产品验收合格，做好检验记录，出具检验报告。
