Trimble R10 操作手册
- 格式：doc
- 大小：4.92 MB
- 文档页数：47
---WORD格式--可编辑--

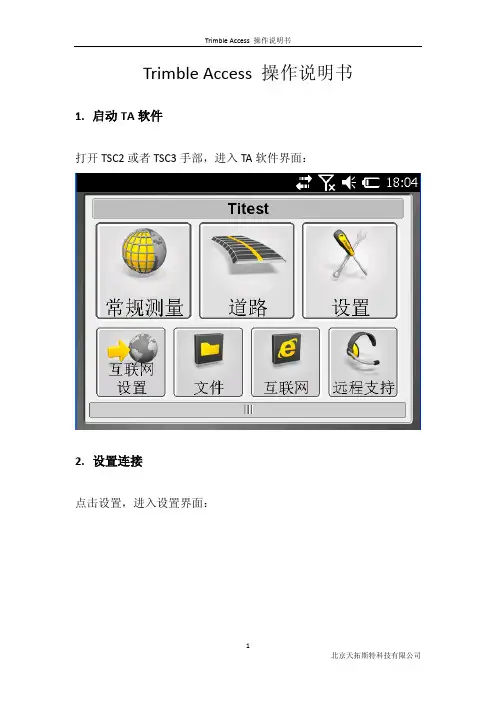

---- Trimble Access软件说明
---WORD格式--可编辑--
----
目录
Trimble Access软件说明 ...................................................... 1
目录 .................................................................................... 2
1、新建任务 ..................................................................... 3
2、启动基准站 .................................................................. 7
3、启动流动站 .................................................................. 9
4、点校正 ...................................................................... 11
5、放样 ......................................................................... 13
附录一：TSC3蓝牙匹配....................................................... 16
附录二：电台模式测量形式配置 ............................................. 18
1、基准站选项 ................................................................ 18
2、基准站电台 ................................................................ 20
3、流动站选项 ................................................................ 21
4、流动站电台 ................................................................ 23
附录三：连接CORS专网配置 ............................................... 25
1、上网连接配置 ............................................................. 25
2、GNSS联系配置 ......................................................... 27
3、流动站选项配置 ......................................................... 29
4、流动站电台配置 ......................................................... 31
附录五：R10说明 ............................................................... 33
1、R10标配 .................................................................. 33
2、R10主机外观 ............................................................ 34
3、R10面板指示灯 ......................................................... 35 ---WORD格式--可编辑--
---- 4、R10充电 .................................................................. 36
5、R10 Wi-Fi功能 ......................................................... 37
6、R10 SurePoint功能 .................................................. 40
7、R10 开起静态数据采集 ............................................... 41
8、R10 设置GGA格式数据输出 ...................................... 43
附录六：TDL450H说明 ...................................................... 45
1、TDL450H示意图 ....................................................... 45
2、菜单说明 ................................................................... 46
3、更改电台频率操作 ...................................................... 47
1、新建任务
点“常规测量”，点“任务”
点“新任务”输入任务名称，点“当地工地” ---WORD格式--可编辑-- ---- 点“键入参数”，点“投影”
根据实际情况输入投影参数，输入完成后点“接受”
点“基准转换”根据实际情况输入基准转换参数
如果采用“未知点启动基站”的方式，这里选择“三参数”， X、Y、Z位移量全设置成零 ---WORD格式--可编辑--
---- 如果采用“已知点启动基站”的方式，按照实际情况来输入
输入完成后点“接受”。进“水平平差”
如果采用“未知点启动基站”的方式，“水平平差”和“垂直平差”设置成无平差 ---WORD格式--可编辑-- ---- 如果采用“已知点启动基站”的方式，“水平平差”和“垂直平差”根据实际情况输入。如果已知参数不带“水平平差”和“垂直平差”也设置成无平差
参数设置完成后点“接受”
完成任务设置后点“接受”，完成新建任务
完成设置后左上角会显示任务名称 ---WORD格式--可编辑--
----
2、启动基准站
在启动启动基准站之前首先要完成如下工作：
1、蓝牙配对接收机（设置见附录一）
2、基准站选项配置（设置见附录二）
3、基准站电台配置（设置见附录二）
以上三步工作如果以前已经设置好，可不用重新设置 如果采用“已知点启动基站”的方式，在启动基准站之前必须在“任务属性”里输入正确的参数
点“测量”，选择要使用的测量形式
点“启动基准站接收机”， ---WORD格式--可编辑--
---- 点“点名”右边的“”
如果采用“未知点启动基站”的方式，点“键入”
如果采用“已知点启动基站”的方式，并且“点管理器”中已经输入了基站点，点“列表”选择基站点
输入基站“点名”
如果采用“未知点启动基站”的方式，点“此处”获得一个坐标
如果采用“已知点启动基站”的方式，根据实际情况输入基站点坐标
输入完基站点“存储”
选择天线高测量方法
输入天线高
点“开始” ---WORD格式--可编辑-- ---- 提示“基准站已启动”
3、启动流动站
启动流动站前要完成“流动站选项”和“流动站电台”设置(见附录二)，---WORD格式--可编辑-- ---- 如果以前已经设置过可不用设置
进“常规测量”“测量”
选择要使用的测量形式，点“测量点”
选择差分源，等待仪器达到精度要求后就可以开始测量了
---WORD格式--可编辑--
---- 4、点校正 首先键入已知控制点，进“键入”“点”
输入已知点网格坐标
已知点的WGS-84坐标可以在已知点上实地测量获得
进“测量”“工地校正” ---WORD格式--可编辑-- ---- 点“添加”，匹配已知点的网格坐标和WGS-84坐标
添加完所有点后点“应用”
---WORD格式--可编辑--
----
5、放样
进“放样”“点”
点“添加”“从列表选择” ---WORD格式--可编辑-- ---- 选中要放样的点，点“添加”“放样”
如果放样的点比较远，根据仪器指示移动
当达到右图界面时就到达了目标点
---WORD格式--可编辑--
----
