橱柜结构全解剖
橱柜结构全解剖
发表于 2007-06-29 13:07 作者: hygan
橱柜结构|C~+mE
一、地柜（也称底柜、下柜)
是指直接安放在地面上，用来放置水槽、灶具或储存物品的柜子，英文为Base cabinet。根据其用途可分为：储物地柜、水槽柜、灶台柜，根据造型可分为开门地柜、抽屉地柜和开放式柜（即空格柜），另根据安放的位置又有转角地柜。其基本结构零件名称如下：
1——后拉带
2——背板
3——侧板，左右各一
4——屉堵
5——屉底中
6——前拉带U2q)\.n
7——屉帮，左右各一中国
8——可调地脚，四只
9——屉面
10——门板
111——活动搁板1
12——底板
13——踢脚板
说明：(Dq+I$Ldx"nG
柜体整体结构左右两块侧板、底板、背板和前后拉带构成，除背板外，各自用偏心联接件结合定位圆棒榫（三合一）联接。
前后拉带，用来取代顶板，因为在整体橱柜中，台面是加工成一整块的，因此从节约成本的角度来讲，底柜就不必在安装顶板了，但考虑到柜体的结构牢固性，采用两块拉带取代顶板的功能。一般情况下，拉带的宽度为80MM，多采用柜体生产的边角料。安装方式上，后面拉带采用立装方式，前面拉带多为平装，以避免立装对取物的影响，但安装嵌入式灶具和水槽的地柜由于考虑到台面挖孔，前拉带则需要立装。背板，一般采用基材为3MM饰面装饰板，颜色一般同柜体，可以是单面贴面，也可以是双面贴面。安装方式采用插槽方式，即在地板和侧板上开槽，将背板插入，上部使用射钉固定在后拉带上，此时，上面的后拉带大多提到背板前面。侧板，左右各一块，是地柜柜体的主要零件，所谓的32MM系列孔位也是在该零件上完成的。门板、抽屉，甚至各种拉篮、垃圾桶的安装也是在侧板上面完成的。联接方式是通过偏心联接件和定位圆棒榫共同完成，在整体厨房的最后安装后，还需要用柜体连接件将相邻的地柜联结在一起，起到加固的作用。中国家具论坛_中国最大的家具社区SkX}4V(E4M%?

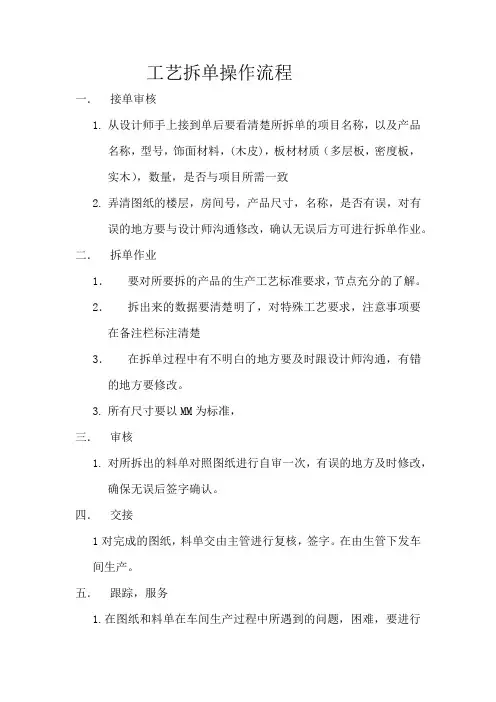

工艺拆单操作流程
一． 接单审核
1. 从设计师手上接到单后要看清楚所拆单的项目名称，以及产品
名称，型号，饰面材料，(木皮)，板材材质（多层板，密度板，
实木），数量，是否与项目所需一致
2. 弄清图纸的楼层，房间号，产品尺寸，名称，是否有误，对有
误的地方要与设计师沟通修改，确认无误后方可进行拆单作业。
二． 拆单作业
1． 要对所要拆的产品的生产工艺标准要求，节点充分的了解。
2． 拆出来的数据要清楚明了，对特殊工艺要求，注意事项要
在备注栏标注清楚
3． 在拆单过程中有不明白的地方要及时跟设计师沟通，有错
的地方要修改。
3. 所有尺寸要以MM为标准，
三． 审核
1. 对所拆出的料单对照图纸进行自审一次，有误的地方及时修改，
确保无误后签字确认。
四． 交接
1对完成的图纸，料单交由主管进行复核，签字。在由生管下发车
间生产。
五． 跟踪，服务
1.在图纸和料单在车间生产过程中所遇到的问题，困难，要进行讲解，指导。对料单有误的地方要第一时间修改好，做好车间生
产服务工作。
1
家具
柜子
1.鞋柜： .斜插式：长度 1.2M 1.4M 1.6M 径深最少350
.平放式：长度1.2M 1.4M 1.6M 径深最少450
2.衣帽柜： .长度 1.2M 1.4M 1.6M 1.8M 2.0M 径深350—600
厨房
1.橱柜的地柜：长度不定径深600
2.顶柜：长度不定径深350—450 400居多
3.壁挂调料格或储物柜: 长度不定径深350—400
4.设备柜：长度不定径深600—700
5.冰箱：单开：600*600 双开：长度 900-1.1M 径深 750—850
餐厅
1.餐柜：长度不定径深400-450 餐边柜：400*1200 2.酒水柜：长度自定径深400—450 450*120
3.吧台：单台：长度自定径深800
上下高低台：长度自定径深900-1M
卫生间
1.洗面台：长度不定径深500 标准600 加长800
2.淋-浴房：径深900最小850
马桶：850-900
洗面台：600
卧室
1.衣柜：长度不定径深600最少550
2.床头柜： 500*500 5 50*550 600*600
3.窗帘：径深150
书房
1.书柜：长度不定径深400—450
客厅
1.展示柜：长度不定径深400 5000 500 600 不超过600
2.电视柜长度不定径深500-600
尺寸
1.过人：两面高物体中间留最少800
一边高一边矮中间留最少600
两边都矮中间留最少450--500

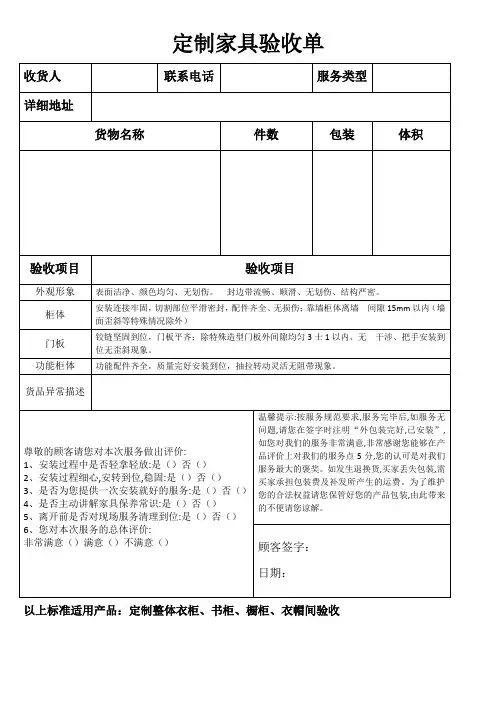

定制家具验收单
收货人 联系电话 服务类型
详细地址
货物名称 件数 包装 体积
验收项目 验收项目
外观形象 表面洁净、颜色均匀、无划伤。 封边带流畅、顺滑、无划伤、结构严密。
柜体 安装连接牢固，切割部位平滑密封，配件齐全、无损伤；靠墙柜体离墙 间隙15mm以内（墙面歪斜等特殊情况除外）
门板 铰链坚固到位，门板平齐；除特殊造型门板外间隙均匀3士1以内、无 干涉、把手安装到位无歪斜现象。
功能柜体 功能配件齐全，质量完好安装到位，抽拉转动灵活无阻带现象。
货品异常描述
尊敬的顾客请您对本次服务做出评价:
1、安装过程中是否轻拿轻放:是（）否（）
2、安装过程细心,安转到位,稳固:是（）否（）
3、是否为您提供一次安装就好的服务:是（）否（）
4、是否主动讲解家具保养常识:是（）否（）
5、离开前是否对现场服务清理到位:是（）否（）
6、您对本次服务的总体评价:
非常满意（）满意（）不满意（）
温馨提示:按服务规范要求,服务完毕后,如服务无问题,请您在签字时注明“外包装完好,已安装”,如您对我们的服务非常满意,非常感谢您能够在产品评价上对我们的服务点5分,您的认可是对我们服务最大的褒奖。如发生退换货,买家丢失包装,需买家承担包装费及补发所产生的运费。为了维护您的合法权益请您保管好您的产品包装,由此带来的不便请您谅解。
顾客签字：
日期：
以上标准适用产品：定制整体衣柜、书柜、橱柜、衣帽间验收
