2018/2019学年第1学期期末试题（A）
课程名称：电工电子技术 适用班级：电子专业
考试时间：100分钟 考试形式：闭卷
题号 一 二 三 四 五 总分 阅卷人
成绩
一、单项选择题（每题3分，共30分）
1．电力系统：由 和用电组成的“整体”。 （ ）

A. 发电、送电、变电、配电 B. 发电、送电、变电
C. 送电、变电、配电 D. 发电、、变电、配电
2. 用户家中照明常用的电压是 （ ）
A.220V B. 380V C. 110V D. 510V
3. 日常生活和生产实践常用的千瓦时表，也称电度表，就是用来测量电能
消耗量的仪表。 1度(电) = 。

A. 10 kW · h B. 3.6  106 J C. 1 kW · h D. 360000 J
4. 电容器是一种能够 电场能量的元件，可由两块金属导体中间隔
以绝缘介质而组成。
A、释放 B、储存 C、充电 D、放电
5. 电路如图1所示，电容C1=100µF，C2=C3=50µF，耐压均为50V，求等
效电容和总的端电压u不能超过多少？ （ ）

图1
A. 50µF B. 150µF C. 100µF D. 200µF

6. 在换路瞬间，电容上的 、电感中的 不能突变。 （ ）
A. 电流 电压 B. 电压 电压 C. 电流 电流 D. 电压 电流
7. 在感性电路中，电压和电流的关系是 （ ）
A.电压超前电流90度，B. 电流超前电压90度 C.电压和电流相等
8. 容抗的计算公式是。（ ）
A.ωL B. ωC C.1/ωC D. ω/C
9. 图2电压与电流的关系（ ）

图2
A. B. U=Ur+UL+Uc C. U= Ur+UL D. C. U= Ur+ Uc

10. 若交流电流通过电阻在一个周期内所产生的热量和直流电流通过同一电阻在相同时
间内所产生的热量相等，则这个直流的数值叫做交流的 。（ ）
A.最大值 B. 有效值 C.平均值 D.最小值

二、填空（每空1分，共10分）
1. 电力网：输送、变换和分配电能的网络。分为 和 两大部分。
2. 三相四线制系统：相线与中性线之间的电压为 。
3. 触电伤害 主要形式可分为电击和电伤两大类。
4. 所谓电路，就是由电源、负载和中间环节等元器件按一定方式连接起来
5. 基尔霍夫第二定律描述为
。
6、只有两个端钮与其它电路相连接的网络，称为 。
7、电感元件上电压与电流的关系： 。
8. 一阶动态电路的全响应的三要素法公式是： 。
9. 的大小反映了一个线圈在另一个线圈中产生磁链的能力。
10. 一个正弦须具备三个要素，即振幅值、角频率和初相角。

班
级
：
_
_
_
_
_
_
_
_
_
_
_
姓
名
：
_
_
_
_
_
_
_
_
_
_
_
_
学
号
：
_
_
_
_
_
_
_
_
_
_
_
_
年
月
日
：
┄
┄
┄
┄
┄
┄
┄
┄
┄
┄
┄
密
┄
┄
┄
┄
┄
┄
┄
┄
封
┄
┄
┄
┄
┄
┄
┄
┄
线
┄
┄
┄
┄
┄
┄
┄

┄

┄
┄
┄
┄
ti20sin220
三、电路分析（每小题10分，共20分）
1. 单回路电路如图1-1所示。已知 ，
求电流 i 和ab之间的电压 。

图1-1

2．例6－1 求图1-2所示单口网络的戴维南等效电路。

3. 已知C=0.5F电容上的电压波形如图(a)所示， 试求电压电流采用关联参考方向时的电流iC(t),并画
出波形图。

四、简答题（30分）
1. 如图(1)所示电路的开关闭合已久，求开关在t=0断开时电容电压和电感
电流的初始值uC(0+)和iL(0+)。

2. 如图所示电路中，已知知 ，理想感性线圈L=1H，试
求：(1)线圈的感抗XL；(2)端电压UL；(3)相量 ，并画出相量图；
(4)线圈的无功功率；(5)线圈储存的最大磁能WLm。

合集下载

2019-2020(二)电力电子试卷A

2019-2020(二)电力电子试卷A

学年度第一学期期末考试《电力电子技术》试题(A)一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.将直流电能转换为交流电能馈送给负载使用的变流器是（ ）A.有源逆变器B.A/D 变换器C.D/A 变换器D.无源逆变器2.三相全控桥式整流电路中，共阳极组的三只晶闸管的触发脉冲相位互差（ ）A.60ºB.90ºC.120ºD.150º3.半控及全控器件都有（ ）个引出电极，（ ）电极接弱电线路。

A.2、阴极B.2个、阳极C.3个、阳极D.3个、控制极4.单相半波可控整流带电阻性负载R 电路，设变压器二次侧相电压有效值为U2，则直流电流平均值为（ ） A.0.45)cos +1(R U 2αB. 0.225)cos +1(R U 2αC. 0.9)cos +1(R U 2αD. 0.45)2cos 1(R V 2α- 5.三相全控桥式整流电路中带阻感负载时触发角的移相范围是（ ）度。

A.60 ºB.90ºC.120ºD.180º6.SPWM 脉宽调制技术中，要改变输出电压的大小调节（ ）。

A. 正弦调制信号的频率B. 三角载波的频率C. 正弦调制信号的振幅D.三角载波的振幅7. 三相全控桥式整流电路中晶闸管可能承受的最大反向电压峰值为（ ） A.2U 3B.2U 6C.2U 32D.2U 228.当晶闸管承受反向阳极电压且门极施加正向脉冲时，正常情况下晶闸管都将工作在（ ）A.导通状态B.关断状态C.饱和状态D.不定9.在直流降压斩波电路中，电源电压U d 与负载电压平均值U O 之间的关系是（ ），设开关周期和开关导通时间分别为T 、T ON A.Ud T T =U ON O B. O ON U T T =UdC.UdTTUONOD. OONUTT=Ud10. 具有自关断能力的电力半导体器件是( C )A.GTO、GTR、IGBT、SCRB.SCR、电力二极管、GTO、IGBTC.GTO、GTR、IGBT、MOSFETD.晶闸管及其衍生类二、填空题（每空2分，共20分）请在每小题的空格中填上正确答案。

19年电工考试试题

19年电工考试试题

19年电工考试试题一、单项选择题（每题2分，共20分）1. 电流通过导体时，导体内部的电子会做定向运动，这种现象称为（）。

A. 电流B. 电压C. 电阻D. 电势2. 电路中，电阻的大小与导体的（）无关。

A. 材料B. 长度C. 横截面积D. 温度3. 欧姆定律描述的是（）之间的关系。

A. 电压、电流和电阻B. 电压、电流和电容C. 电流、电阻和电容D. 电压、电流和电感4. 交流电的频率是指（）。

A. 电流方向改变的次数B. 电流大小变化的次数C. 电流方向和大小变化的次数D. 电压方向改变的次数5. 电容器的单位是（）。

B. 法拉C. 亨利D. 伏特6. 三相电路中，星形接法的中性点不接地时，线电压与相电压的关系是（）。

A. 相等B. 1:1C. √3:1D. 2:17. 变压器的一次侧与二次侧电压比与匝数比的关系是（）。

A. 相等B. 成反比C. 成正比D. 无关8. 电感器的单位是（）。

A. 欧姆B. 法拉C. 亨利D. 伏特9. 电路中，功率因数是指（）。

A. 电压与电流之间的相位差B. 电压与电流之间的比值C. 有功功率与视在功率的比值D. 无功功率与视在功率的比值10. 直流电路中，电容器相当于（）。

B. 短路C. 电阻D. 电感二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响导体的电阻大小（）。

A. 导体的材料B. 导体的长度C. 导体的横截面积D. 导体的温度2. 以下哪些属于电路的基本组成部分（）。

A. 电源B. 负载C. 开关D. 导线3. 以下哪些是电容器的特性（）。

A. 通直流，阻交流B. 通交流，阻直流C. 储存电荷D. 释放电荷4. 以下哪些是三相电路的特点（）。

A. 三根相线B. 三个相位C. 星形接法D. 角形接法5. 以下哪些是变压器的主要功能（）。

B. 变流C. 变阻D. 变相三、判断题（每题2分，共20分）1. 电流的单位是安培。

（）2. 电压的单位是伏特。

2019电工试题及答案

2019电工试题及答案

2019电工试题及答案在这篇文章中，我们将为您提供2019年的电工试题及答案。

这些试题涵盖了电工相关的各个领域，包括电路基础、电力系统、电机与变压器、电气设备和安全等。

通过本文，您将能够更好地了解电工知识，并提高自己在这个领域的能力。

1. 电路基础1.1 以下哪个是电阻的基本单位？A. 欧姆（Ω）。

B. 安培（A）。

C. 瓦特（W）。

D. 度（°）。

答案：A. 欧姆（Ω）。

1.2 串联电路中，总电压等于：A. 等于各个电阻上的电压之和。

B. 等于各个电阻的电流值之和。

C. 等于各个电阻的电阻值之和。

D. 等于各个电阻分别与其电流值的乘积之和。

答案：A. 等于各个电阻上的电压之和。

2. 电力系统2.1 电力系统的传输方式主要包括：A. 直流和交流。

B. 单相和三相。

C. 低压和高压。

D. 次级传输和主传输。

答案：A. 直流和交流。

2.2 下面哪种电力变压器适用于改变电压大小？A. 自耦变压器。

B. 互感变压器。

C. 电流互感器。

D. 电压互感器。

答案：B. 互感变压器。

3. 电机与变压器3.1 以下哪种电机称为异步电机？A. 直流电机。

B. 交流电机。

C. 步进电机。

D. 船电机。

答案：B. 交流电机。

3.2 变压器的主要作用是：A. 改变电压大小。

B. 改变电流强度。

C. 改变频率。

D. 改变功率因数。

答案：A. 改变电压大小。

4. 电气设备和安全4.1 下列哪种开关适用于断开高压电路？A. 隔离开关。

B. 空气开关。

C. 刀闸开关。

D. 自动开关。

答案：C. 刀闸开关。

4.2 以下哪个行为是电气安全操作规程中的错误做法？A. 打开电路前先切断电源。

B. 使用绝缘手套进行操作。

C. 在潮湿环境下使用电气设备。

D. 确保电路处于正常工作状态。

答案：C. 在潮湿环境下使用电气设备。

通过以上试题，您可以更好地了解2019年的电工考试知识点。

希望这些试题及答案能够对您有所帮助，并提高您在电工领域的能力。

电工技术期末考试附答案

电工技术期末考试附答案

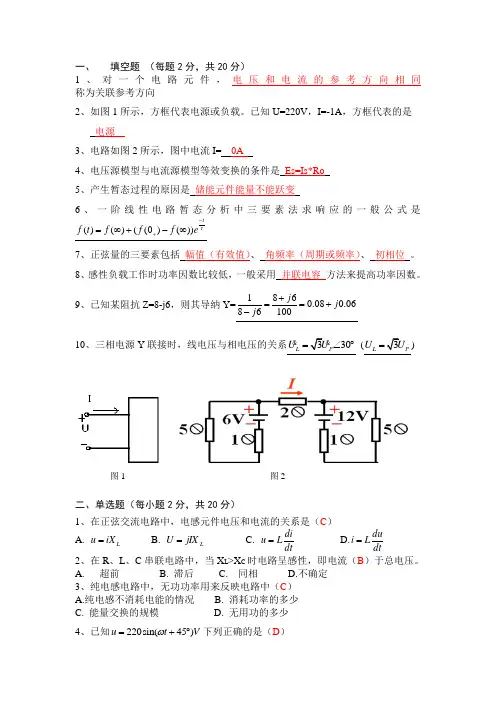

一、 填空题 （每题2分，共20分）1、对一个电路元件，电压和电流的参考方向相同 称为关联参考方向2、如图1所示，方框代表电源或负载。
