制图的基本知识和技能练习题有答案
一、基础知识单项选择题
1.制图国家标准规定,图纸幅面尺寸应优先选用(C)种基本幅面尺寸。A、3;B、4;C、5;D、6
2.制图国家标准规定,必要时图纸幅面尺寸可以沿(A)边加长。A、长;B、短;C、斜;D、各3.1∶2就是(B)的比例。
A、放大;B、缩小;C、优先选用;D、尽量不用
4.产品用放大一倍的比例绘图,在标题栏比例项中应填(D)。A、放大一倍;B、1某2;C、2/1;D、2∶1
5.在绘制图样时,应灵活选用机械制图国家标准规定的(A)种类型比例。A、3;B、2;C、1;D、10
6.若采用1∶5的比例绘制一个直径为40的圆时,其绘图直径为(A)。A、ф8;B、ф10;C、ф160;D、ф200
7.绘制图样时,应采用机械制图国家标准规定的(C)种图线。A、7;B、8;C、9;D、10
8.在机械图样中,表示可见轮廓线采用(A)线型。A、粗实线;B、细实线;C、波浪线;D、虚线
9.机械图样中常用的图线线型有粗实线、(C)、虚线、细点画线等。A、轮廓线;B、边框线;C、细实线;D、轨迹线
10.图样中汉字应写成(B)体,采用国家正式公布的简化字。A、宋体;B、长仿宋;C、隶书;D、楷体 11.制图国家标准规定,字体的号数,即字体的高度,分为(D)种。A、5;B、6;C、7;D、8
12.制图国家标准规定,字体的号数,即字体的(A)。A、高度;B、宽度;C、长度;D、角度
13.制图国家标准规定,字体的号数,即字体的高度,单位为(C)米。A、分;B、厘;C、毫;D、微
14.以下备选答案中,(C)就是制图国家标准规定的字体高度。A、3;B、4;C、5;D、6
15.图纸中数字与字母分为(A)两种字型。
A、A型与B型;B、大写与小写;C、简体与繁体;D、中文与英文16.制图国家标准规定,汉字字宽就是字高h的(D)倍。A、2;B、3;C、0、667;D、1/2
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
1文档来源为:从网络收集整理.word版本可编辑. 【关键字】标准

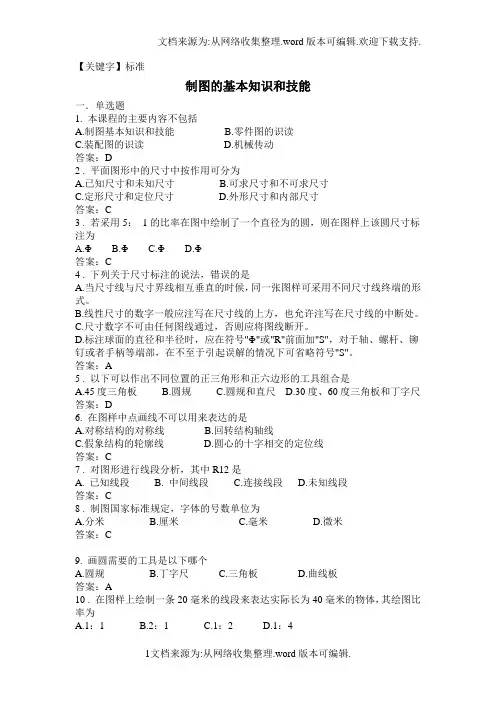

制图的基本知识和技能
一．单选题
1. 本课程的主要内容不包括
A.制图基本知识和技能 B.零件图的识读
C.装配图的识读 D.机械传动
答案：D
2 . 平面图形中的尺寸中按作用可分为
A.已知尺寸和未知尺寸 B.可求尺寸和不可求尺寸
C.定形尺寸和定位尺寸 D.外形尺寸和内部尺寸
答案：C
3 . 若采用5： 1的比率在图中绘制了一个直径为的圆，则在图样上该圆尺寸标注为
A.Φ B.Φ C.Φ D.Φ
答案：C
4 . 下列关于尺寸标注的说法，错误的是
A.当尺寸线与尺寸界线相互垂直的时候，同一张图样可采用不同尺寸线终端的形式。
B.线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。
C.尺寸数字不可由任何图线通过，否则应将图线断开。
D.标注球面的直径和半径时，应在符号"Φ"或"R"前面加"S"，对于轴、螺杆、铆钉或者手柄等端部，在不至于引起误解的情况下可省略符号"S"。
答案：A
5 . 以下可以作出不同位置的正三角形和正六边形的工具组合是
A.45度三角板 B.圆规 C.圆规和直尺 D.30度、60度三角板和丁字尺
答案：D
6. 在图样中点画线不可以用来表达的是
A.对称结构的对称线 B.回转结构轴线
C.假象结构的轮廓线 D.圆心的十字相交的定位线
答案：C
7 . 对图形进行线段分析，其中R12是
A. 已知线段 B. 中间线段 C.连接线段 D.未知线段
答案：C
8 . 制图国家标准规定，字体的号数单位为
A.分米 B.厘米 C.毫米 D.微米
1 第一篇 制图的基本知识与技能
第1章 制图的基本知识与技能
要想看懂已画好的图样，并且能够画出符合要求、准确表达工程对象的图样，首先就必须掌握制图的基本知识和基本技能。
1.1手工绘图工具、仪器及用品
图样绘制的质量好坏与速度快慢取决于绘图工具和仪器的质量，同时也取决于其能否正确使用。因此，要能够正确挑选绘图工具和仪器，并养成正确使用和经常维护、保养绘图工具和仪器的良好习惯。下面介绍几种常用的绘图工具和仪器、用品以及它们的使用方法。
1.1.1图板、丁字尺、三角板
1．图板
图板是用来铺放和固定图纸的。板面要求平整光滑，图板四周一般都镶有硬木边框，图板的左边是工作边，称为导边，需要保持其平直光滑。使用时，要防止图板受潮、受热。图纸要铺放在图板的左下部，用胶带纸粘住四角，并使图纸下方至少留有一个丁字尺宽度的空间，如图1-1所示。
图1-1 图板及丁字尺
图板大小有多种规格，它的选择一般应与绘图纸张的尺寸相适应，与同号图纸相比每边加长50mm。常用的图板尺寸规格见表1-1。
2．丁字尺
丁字尺主要用于画水平线，它由互相垂直并连接牢固的尺头和尺身两部分组成，尺身沿长度方向带有刻度的侧边为工作边。绘图时，要使尺头紧靠图板左边，并沿其
上下滑动到需要画线的位置，同时使笔尖紧靠尺身，笔杆略向右倾斜，即可从左向右
匀速画出水平线。应注意：尺头不能紧靠图板的其它边缘滑动而画线；丁字尺不用时应悬挂起来（尺身末端有小圆孔），以免尺身翘起变形，如图1-1所示。
3．三角板
三角板由45°和30°（60°）各一块组成一副，规格用长度L表示，常用的大三角板有20cm、25cm、30cm。它主要用于配合丁字尺使用来画垂直线与倾斜线。画垂直线时，应使丁字尺尺头紧靠图板工作边，三角板一边紧靠住丁字尺的尺身，然后 2 用左手按住丁字尺和三角板，且应靠在三角板的左边自下而上画线。画30°、45°、60°倾斜线时均需丁字尺与一块三角板配合使用，当画其它15°整数倍角的各种倾斜线时，需丁字尺和两块三角板配合使用画出,如图1-2a所示。同时，两块三角板配合使用，还可以画出已知直线的平行线或垂直线,如图1-2b所示。

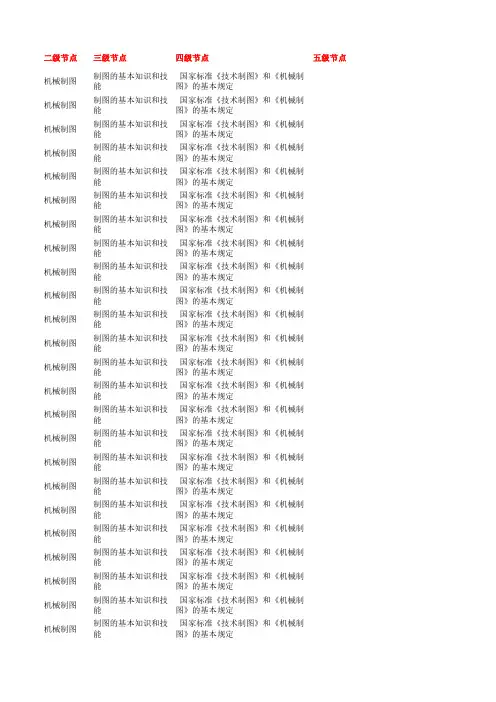

二级节点三级节点四级节点五级节点
