实验一交换机的基本配置

  • 格式：doc
  • 大小：816.00 KB
  • 文档页数：33

实验一 、交换机的基本配置 1).教学目的:使学生通过本次实验熟悉交换机的工作原理，了解交换机的硬件结构基本组成,熟悉交换机的基本配置方法.通过实验提高学生的操作实践能力. 2).教学重点: 3)教学难点: 4)教学方法：采用多媒体教学。 5)实验课时:2课时 一、设备口令及权限 1、实验名称：设备口令及权限 2、实验目的：掌握如何设置交换机的口令及权限。 3、背景描述 某公司有一名专职网络管理员，由于网络管理任务较重，因此他向公司经理请求在公司内给他找一名非专职的网络管理助手，协助进行一些管理工作，从网络管理的安全性方面考虑，他决定授予该助手一定的操作权限（比如在交换机上执行configure命令），但不是全部权限，现在需要在交换机上做适当的配置。 本实验以一台S2126G交换机为例，交换机名为SwitchA。 4、实现功能： 通过设置不同的用户级别和权限来实现网络管理的灵活性和安全性。 5、实验拓扑 2

SwitchAPCComConsole

6、实验设备 S2126G（1台） 7、实验步骤 第一步：在交换机上配置用户级别和口令 SwitchA#enable secret level 10 0 star ! 设置用户级别10及其口令（star），0表示加密类型为明文输入形式 验证测试：验证用户级别和口令 SwitchA>show privilege ！查看当前的用户级别 Current privilege level is 1 ！当前的用户级别是1 SwitchA>enable 10 ! 切换到用户级别10 。当从低级别切换到高级别时需输入口令 SwitchA#show privilege ! 查看当前的用户级别 Current privilege level is 10 SwitchA#disable ! 返回到以前的级别 第二步：给配置的用户级别进行命令授权 Switch(config)#privilege exec level 10 configure ！将特权模式(exec)下的configure 命令授予10 级 验证测试：验证命令授权 SwitchA# configure ！在级别10下执行命令configure，显示可以执行此命令 Enter configuration commands, one per line. End with CNTL/Z. SwitchA(config)# ！显示可以执行此命令 【注意事项】  用户级别范围是0—15级，级别0 是权限最低的级别，只能执行disable, enable, exit, help和 logout 命令，第1 级是缺省的用户级别，第15 级缺省是拥有全部的权限的特权级别；  可以将一些较高级别的命令的权限授予一些较低的级别，就像创建一个“guest”用户一样，该用户只有少量的可执行的命令；  可以授权的命令模式包括：configure 全局配置模式、exec特权模式、interface 接口配置模式；  重设configure 命令的缺省权限用 Switch(config)# privilege exec reset configure  即使加密类型为明文输入形式，在保存时仍自动转换为密文保存。 【参考配置】 SwitchA#show running-config uilding configuration... Current configuration : 297 bytes ! version 1.0 ! hostname SwitchA privilege exec level 10 configure enable secret level 1 5 $2u_;C,t38U0H.Y enable secret level 10 5 $2n'.tj93jo+/7R:4kE,1u_;Ql&-8U0< enable secret level 15 5 $2fjo+/73cgkE,1u4dhl&-8UQein'.tj ! interface vlan 1 no shutdown ! end 二、配置交换机的访问方式。 1、实验题目：配置交换机支持Telnet 2、实验目的：掌握交换机的管理特性，学会配置交换机支持Telnet操作的相关语句。 3、背景描述 假设某学校的网络管理员第一次在设备机房对交换机进行了初次配置后，他希望以后在办公室或出差时也可以对设备进行远程管理，现要在交换机上做适当配置，实现交换机的远程访问功能。 本实验以S2126G交换机为例，交换机命名为SwitchA。 1台PC机通过串口（COM）连接到交换机的控制（Console）端口，通过网卡（NIC）连接到交换机的F0/1端口。 假设PC机的IP地址和网络掩码分别为192.168.0.137，255.255.255.0，配置交换机的管理IP地址为192.168.0.138，子网掩码为255.255.255.0。 4、技术原理： 交换机的管理方式基本分为两种：带内管理和带外管理。通过交换机的Console口管理交换机属于带外管理，不占用交换机的网络接口，但特点是线缆特殊，需要近距离配置。第一次配置交换机时必须利用Console进行配置，可以配置交换机支持带内管理。 带内管理方式主要有：telnet、Web、SNMP。telnet远程管理是指交换机的网络接口，连接到网络中的某台主机。利用这台主机进行远程的管理和配置，特点是网管人员可以进行远程的控制。交换机在出厂情况下是没有配置支持远程登录的。Web方式是指通过网页的形式对交换机进行配置管理。SNMP是指利用网管软件基于SNMP协议统一对网络中的设备进行管理和配置。 5、实现功能： 使网络管理员可以通过Telnet、Web方式对交换机进行远程管理。 6、实验设备： S2126G（1台）、直连线（1条） 7、实验拓扑 8、实验步骤 步骤1. 在交换机上配置管理IP地址。 switch>enable switch # configure terminal switch (config)# hostname SwitchA SwitchA(config)# interface vlan 1 SwitchA(config-if)# ip address 192.168.0.138 255.255.255.0 SwitchA(config-if)# no shutdown 验证测试：验证交换机管理IP地址已经配置和开启。 SwitchA#show ip interface Interface : VL1 Description : Vlan 1 OperStatus : up !查看VLAN1接口状态 ManagementStatus : Enabled Primary Internet address: 192.168.0.138/24 Broadcast address : 255.255.255.255 PhysAddress : 00d0.f8fe.1e48 步骤2. 配置交换机远程登录密码。 SwitchA(config)# enable secret level 1 0 star !设置交换机远程登录密码为star 验证测试：验证从PC机可以通过网线远程登录到交换机上。 C:\>telnet 192.168.0.138 !从PC机登录到交换机上

步骤3. 配置交换机特权模式密码。 SwitchA(config)# enable secret level 15 0 star !设置交换机特权模式密码为star 验证测试：验证从PC机通过网线远程登录到交换机上后可以进入特权模式。 C:\>telnet 192.168.0.138 !从PC机登录到交换机上

步骤4. 保存在交换机上所做的配置。 SwitchA# copy running-config startup-config ! 保存交换机配置 或者： SwitchA# write memory 验证测试：验证交换机配置已保存。 SwitchA# show configure ! 验证交换机配置已保存 Using 243 out of 4194304 bytes ! version 1.0 hostname SwitchA enable secret level 1 5 $2,1u_;C3&-8U0H enable secret level 15 5 $2,1u_;C3&-8U0H ! interface vlan 1 no shutdown ip address 192.168.0.138 255.255.255.0 ! end 步骤5. 配置交换机开启Web管理功能。 switchA(config)#enable services web-server !开启交换机Web管理功能 验证测试:利用网页管理交换机。 【注意事项】 交换机的管理接口缺省一般是关闭的（shutdown），因此在配置管理接口interface vlan 1的IP地址后须用命令no shutdown开启该接口。 出于安全考虑，锐捷全系列交换机在配置远程登录时必须同时配置远程登录密码和特权密码，才可以实现远程登录。 【参考配置】

合集下载

交换机的基本配置实验

交换机的基本配置实验

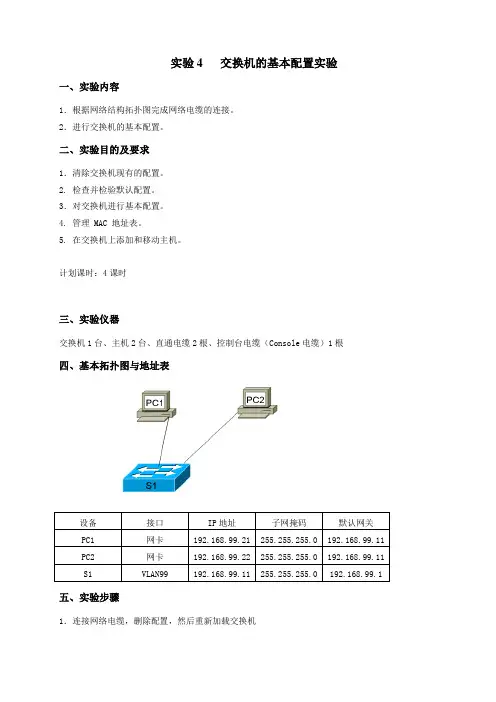

实验4 交换机的基本配置实验一、实验内容1．根据网络结构拓扑图完成网络电缆的连接。

2．进行交换机的基本配置。

二、实验目的及要求1．清除交换机现有的配置。

2. 检查并检验默认配置。

3．对交换机进行基本配置。

4. 管理 MAC 地址表。

5. 在交换机上添加和移动主机。

计划课时：4课时三、实验仪器交换机1台、主机2台、直通电缆2根、控制台电缆（Console电缆）1根四、基本拓扑图与地址表五、实验步骤1．连接网络电缆，删除配置，然后重新加载交换机（1）根据拓扑图所示完成网络电缆连接，将PC1连接至S1的Fa0/24端口，将PC2连接至S1的Fa0/23端口。

创建到交换机的控制台连接，方法可参阅实验八。

（2）删除 VLAN 数据库信息文件Switch#delete flash:vlan.datDelete filename [vlan.dat]?[Enter]Delete flash:vlan.dat?[confirm] [Enter]如果没有 VLAN 文件，则会显示以下消息：%Error deleting flash:vlan.dat (No such file or directory)（3）从 NVRAM 删除交换机启动配置文件。

Switch#erase startup-config响应行显示的提示信息为：Erasing the nvram filesystem will remove all files! Continue? [confirm]按 Enter 确认。

随后系统显示：Erase of nvram: complete（4）检查 VLAN 信息是否已删除。

使用 show vlan 命令检查步骤（2）是否确实删除了 VLAN 配置。

如果步骤（2）成功删除了 VLAN 信息，则转到步骤（5）并使用reload 命令重新启动交换机。

如果之前的 VLAN 配置信息（默认管理 VLAN 1 除外）仍然存在，则必须将交换机重新通电（硬件重启），而不能使用reload 命令。

实验一 路由器、交换机的基本配置

实验一 路由器、交换机的基本配置

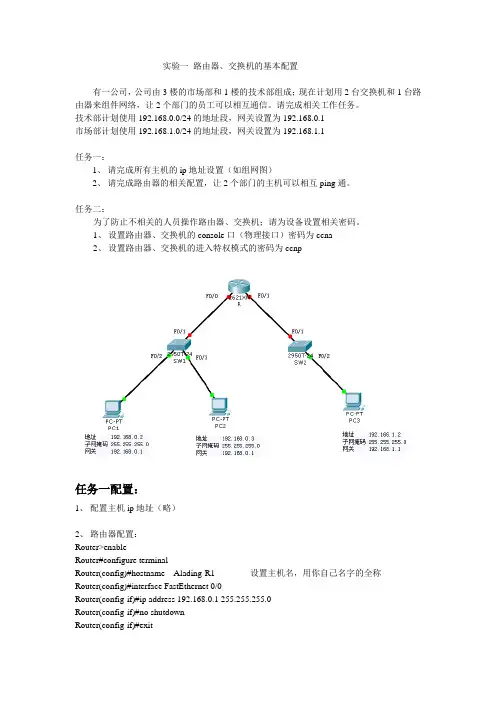

实验一路由器、交换机的基本配置有一公司，公司由3楼的市场部和1楼的技术部组成；现在计划用2台交换机和1台路由器来组件网络，让2个部门的员工可以相互通信。
