油气集输安全规范(正式)

  • 格式：docx
  • 大小：36.95 KB
  • 文档页数：10

编订：__________________ 单位：__________________ 时间：__________________

油气集输安全规范(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.

Word格式 / 完整 / 可编辑 规章制度样本 | RULES REGULATIONS

第2页/总10页 文件编号：KG-AO-4816-70 油气集输安全规范(正式)

使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。

油气集输站场是存在易燃易爆介质的危险场所，同时又存在大量的电气设备、线路等，如电器设备选择、使用不当，在站场中极易引发火灾爆炸事故。在对若干油田的油气集输站场的现场检查和有关规程进行比较，发现了油气集输站场的电气设备在使用过程中存在一些普遍性的问题，而这些问题很有可能带来火灾和爆炸等危险性伤害，所以要对油气集输站场的操作和设备进行安全规范。 油气集输，作为油田生产油气整体过程中的一个环节，在整体操作过程中，有着极其重要的作用。油气集输主要负责的任务有四个方面：（1）将开采出来的石油气、液混合物传输到处理站，将油气进行分离以及脱水，使原油达到国家要求标准；（2）将合格的原油通过管道输送到原油储存库进行储存；（3）将分规章制度样本 | RULES REGULATIONS 第3页/总10页 离出来的天然气输送到再加工车间，进行进一步的脱水，脱酸，脱氢等处理；（4）分别把经过处理，可以使用的原油和天然气输送给客户。由于油气集输涉及到整个油田的各户钻井，因此相较于其它环节，油气集输铺设范围广，注意部位多等技术，因此，油田油气集输环节的安全规范问题，可能会直接波及到整个油田的整体开发水平和能力。下面笔者对油气集输安全进行相关介绍，希望对读者有所帮助。 在油田开发中，无论是新油田的开发建设，还是已开发油田的调整改造，油气集输必须适应油田生产全局的需要，必须满足以下几点要求： （1）满足油田开发和开采的要求； （2）要贯彻节约能源和保护环境的原则； （3）要贯彻方便管理和安全运行的原则； （4）要贯彻“少投入，多产出”，提高经济效益的原则 输油站按所处位置分为首站、中间站和末站，中间站按其功能还可分为加热站（只能提供热能）、加压规章制度样本 | RULES REGULATIONS 第4页/总10页 站（只能提供压能）及热泵站（既提供热能又提供压能）。每个站的安全问题都是非常重要的，所以必须做出安全规范。 首站：是长输管线的起始站。主要任务是接收来油，经计量后，加压加热向下站输送。首站除设有输油机泵和加热装置外，还必须设置较大容积的储油罐，以满足计量及调节来油与输油间不平衡的需要。 中间站：是长输管线沿途设置的输油站。其主要任务是对所输油品按工艺要求供给一定的能量，使油品继续流动。中间站设施比首站相对较少，特别是储油罐少，只有1～2个，起缓冲作用或事故处理。 末站：是长输管线的终点站。主要任务是接收输油管线所输的全部油品，经过计量后将油储存起来或直接把油品输给用油单位，或以其它运输方式转运给用户。由于来油不平衡及转运不平衡，末站需要设有较大容量的储油罐和相应的计量、化验及运转设施。 4.2 设计 4.2.1 新建、改建、扩建油气集输工程设计应规章制度样本 | RULES REGULATIONS 第5页/总10页 按SYJ 4和SY/T 0010的规定执行。防火设计应按GB 50183及国家、行业有关标准的规定执行。 4.2.2 防雷装置设计应按GB 50057的规定执行。 4.2.3 供、配电设备和线路设计应按GB 50058的规定执行。 4.2.4 液化石油气厂房和建筑面积大于或等于150m2的油气集输厂房内，应按规定安装强制排风和可燃气体检测报警装置。 4.2.5 值班室观察窗应用不燃烧材料制作的密封固定窗。 4.2.6 油气处理间与值班室配电间所有连通通道(含地下管沟)，均应用不燃烧材料封堵。 4.2.7 油气集输站设置围墙(栏)应根据所在地周围环境和规模大小确定。当设置围墙(栏)时，可采用粘土砖、铁丝网或其他不燃材料，围墙(栏)高度应不低于2.2m。围墙(栏)除应留通道外，不应有缺口。 4.2.8 化验室应有强制通风设施。 规章制度样本 | RULES REGULATIONS 第6页/总10页 4.2.9 油气厂(站)的等级划分应按GB 50183中3.0.3的规定执行。一级油气集输站(场)宜采用自动安全监控技术。 4.2.10 油气集输工程中有关职业卫生、技术安全和消防设施的设计内容，应经劳动部门或企业安全部门审查批准后方可交付施工。 油气站场的主要火灾原因 油气站场的火灾主要是由于各种明火源或静电火花，以及雷击等原因引起的。例如： 1. 油罐作业时，使用不防爆的灯具或其他明火照明，以及飞火引入罐内或油气集中场所； 2. 利用钢卷尺量油，铁器撞击等碰撞火花； 3. 进出油品方法或流速不当，或穿着化纤衣着产生静电火花，引起燃烧爆炸； 4. 遭受雷击，或库区内杂草或其他物品燃烧，引燃油品蒸汽或加热储罐； 5. 维修前清理不合格而动火检修 6. 油罐沉积含硫物质的自然性残留物等； 规章制度样本 | RULES REGULATIONS 第7页/总10页 7. 油罐破裂泄露，或装卸差错； 8. 罐装过量或日光暴晒； 9. 油泵故障或输油管路破裂等等，造成泄露、逸散。 油气在分离、流动、喷射、过滤、搅拌、输送等过程中都有可能产生静电，所以要及时处理，防止事故的发生。在油气集输的过程中，产生静电的环节主要有：1.油气在管内流动时产生静电 2.罐装油气时产生静电 3.运输油品过程中产生静电 4.其他原因产生的静电 在油气储运过程中，静电造成的危害事故主要表现为火灾和爆炸。每年的火灾和爆炸事故给生产和人们的生活造成极大的损失，所以要杜绝这些事故的发生。通常静电放电引起的爆炸可分为以下几种：1.接地容器内部发生爆炸 2.喷射含微粒的气体引起爆炸 3.绝缘容器罐装油品时产生爆炸 防静电措施 为了保证生产的安全，使石油和天然气顺利集输，规章制度样本 | RULES REGULATIONS 第8页/总10页 必须防止静电的发生。在石油和天然气储存和运输过程中，可以通过以下安全规范来防止静电的产生： 1. 控制油品的流动速度可以减少静电的产生。 2. 改进油品罐装方式，可以减少静电的产生。 3. 防止操作人员带电。 4. 防止不同闪点的油品相混，可以减少静电的产生。 5. 消除火花的放电现象。 6. 防止爆炸性气体的形成。 结语 在油气集输过程中，要保证正常的集输生产必需消除各种不安全隐患。在保证防止静电放电的条件下，可以使油气集输过程中的静电隐患去除，使生产更加安全。 防静电和防雷设施： 1. 防静电 油库内容器、管道、装卸油设施等，均应作防静电接地，接地电阻值不大于100欧姆。为了减少静电规章制度样本 | RULES REGULATIONS 第9页/总10页 的产生，可采取控制油晶流速、添加抗静电过滤时给油品留有足够的消除静电时间等措施。 2．防雷击 为了保证油罐的安全，油罐需装设防雷装置。目前常见的避雷装置有避雷针、避雷网、避雷带、避雷线等。 油罐区的防火设计要求： 6．5．2油品储罐应分组布置并符合下列规定： 1.在同一罐组内，宜布置火灾危险性类别相同或相近的储罐。 2．常压油品储罐不应与液化石油气、天然气凝结储罐同组布置。 3．沸溢性的油品储罐，不应与非沸溢性油品储罐同组布置。 4．地上立式油罐同高位罐、卧式罐不宜布置在同一罐组内。 6．5．4油罐组内的油罐总容量应符合下列规定： 1．固定顶油罐组不应大于120000m3 规章制度样本 | RULES REGULATIONS 第10页/总10页 2．浮顶油罐组不应大于600000m3 6.5.5油罐组内的油罐数量应符合下列要求： 1．当单罐容量不小于1000m3是，不应多于12座 2．当单罐容量小于1000m3或者仅储存丙B类油品时，数量不限。 6．5．6地上油罐组内的布置应符合下列规定： 1.油罐不应超过两排，但单罐容量小于1000m3的储存丙B类油品的储罐不应超过4排。 2．立式油罐排与排之间的防火距离，不应小于5m，卧式油罐的排与排之间的防火距离不应小于3m 请在这里输入公司或组织的名字 Enter The Name Of The Company Or Organization Here

合集下载

陆上油气田油气集输安全规定DOC25

陆上油气田油气集输安全规定DOC25

陆上油气田油气集输安全规定DOC25【公布单位】中国石油自然气总公司【公布日期】971231【实施日期】980701【失效日期】【内容分类】储运【称号】陆上油气田油气集输平安规则【规范号】ＳＹ6320－1997【章名】全文陆上油气田油气集输平安规则Safty regulation of petroleum gathering andtransportation in land oil and gas field1 范围本规范规则了陆上油气田原油、自然气的采集、保送、处置、贮存进程中的基本平安要求。

本规范适用于陆上油气田的油气集输与处置进程中的平安管理。

2 援用规范以下规范所包括的条文，经过在本规范中援用而构成为本规范的条文。

本规范出版时，所示版本均为有效。

一切规范都会被修订，运用本规范的各方应讨论运用以下规范最新版本的能够性。

BJ 16修树立计防火规范GBJ 74石油库设计规范GBJ 140修建灭火器配置设计规范GBJ 7231工业管路的基本识别色和识别符号GBJ 8958缺氧风险作业平安规程GBJ 50057修建物防雷设计规范GBJ 50058爆炸和火灾风险环境电力装置设计规范GBJ 50151低倍数泡沫灭火系统设计规范GBJ 50183原油和自然气工程设计防火规范JGJ 46施工现场暂时用电平安技术规范SYJ 4油田油气集输规范SY/T 001096 气田空中管线和设备涂色规范SY 0031石油工业用加热炉平安规程SY 0043油气田空中管线和设备涂色规范SYJ 45原油电脱水设计规范SY 0075油罐区防火提设计规范SY/T 0076自然气脱水设计规范SY/T 0511石油储罐呼吸阀SY/T 0512石油储罐阻火器SY/T 05251石油储罐液压平安阀SY 5225石油与自然气钻井、开发、储运防火防爆平安消费管理规则SY/T 5537原油保送管道运转技术管理规范SY 5690石油企业职工团体休息防护用品管理及装备规则SY 5719自然气凝液平安管理规则SY 5737原油管道保送平安规则SY 5845油田公用容器平安管理规则SY 5858石油企业工业动火平安规程SY 5984油(气)田容器、管道和装卸设备接地装置平安反省规则SY 6186石油自然气管道平安规程压力容器平安技术监察规程劳锅字［1990］8号文3 平安管理3.1 平安组织3.1.1 石油、自然气的采集、保送、处置、贮存厂(站)(以下简称管理单位)应按规则树立平安消费组织机构，配齐平安消费管理人员。

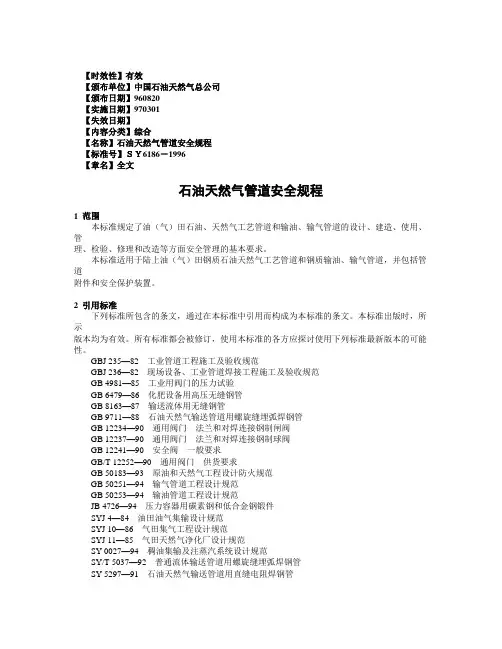

石油天然气管道安全规程

石油天然气管道安全规程

【时效性】有效【颁布单位】中国石油天然气总公司【颁布日期】960820【实施日期】970301【失效日期】【内容分类】综合【名称】石油天然气管道安全规程【标准号】ＳＹ6186－1996【章名】全文石油天然气管道安全规程1 范围本标准规定了油（气）田石油、天然气工艺管道和输油、输气管道的设计、建造、使用、管理、检验、修理和改造等方面安全管理的基本要求。

本标准适用于陆上油（气）田钢质石油天然气工艺管道和钢质输油、输气管道，并包括管道附件和安全保护装置。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GBJ 235—82 工业管道工程施工及验收规范GBJ 236—82 现场设备、工业管道焊接工程施工及验收规范GB 4981—85 工业用阀门的压力试验GB 6479—86 化肥设备用高压无缝钢管GB 8163—87 输送流体用无缝钢管GB 9711—88 石油天然气输送管道用螺旋缝埋弧焊钢管GB 12234—90 通用阀门法兰和对焊连接钢制闸阀GB 12237—90 通用阀门法兰和对焊连接钢制球阀GB 12241—90 安全阀一般要求GB/T 12252—90 通用阀门供货要求GB 50183—93 原油和天然气工程设计防火规范GB 50251—94 输气管道工程设计规范GB 50253—94 输油管道工程设计规范JB 4726—94 压力容器用碳素钢和低合金钢锻件SYJ 4—84 油田油气集输设计规范SYJ 10—86 气田集气工程设计规范SYJ 11—85 气田天然气净化厂设计规范SY 0027—94 稠油集输及注蒸汽系统设计规范SY/T 5037—92 普通流体输送管道用螺旋缝埋弧焊钢管SY 5297—91 石油天然气输送管道用直缝电阻焊钢管石油天然气管道保护条例（中华人民共和国国务院令第33号1989年3月12日发布）3 定义本标准采用下列定义。

油气集输安全检查规范

油气集输安全检查规范

油气集输安全检查规范1. 简介为了确保油气集输系统安全运行，防范事故发生，提高运输效率，制订此安全检查规范。

本规范适用于油气集输系统的安全检查，涵盖输油管道、储罐、配电系统、控制系统等方面。

2. 检查内容2.1 输油管道•检查输油管道的外部环境是否正常，如水土流失、山体滑坡等情况，及时采取防护措施；•检查管道本体的保温层是否存在损坏、脱落、老化等现象，及时维修；•检查管道的安全阀、隔离阀、控制阀、截止阀等设备是否完好，并进行必要的维护保养；•检查管道的附属设备，如管线桥、排气阀、排水阀等是否正常运行；•根据管道使用情况和环境条件，定期开展管道内部检查及测厚、探伤等技术检查。

2.2 储罐•检查储罐周围的环境是否正常，如排水沟、防渗池的畅通情况，是否存在泄漏、漏油等现象；•检查储罐本体及配套设备是否完好，如防静电装置、泄漏报警器、浮球液位计等；•检查储罐的进出口管道及阀门是否正常；•根据储罐的容量和使用情况，定期进行内部检查和清洗，检查底部是否存在结垢、油泥等沉淀物；•储罐内部必须配有插接式阻火器或气体灭火系统，定期进行测试和维护。

2.3 配电系统•检查配电系统的进线、配电开关柜及配电线路等设备是否完好；•检查配电柜、电缆终端箱及接线端子是否接触良好，是否存在松动、氧化等现象；•检查电缆是否有局部热点或损伤，并及时进行维修；•根据配电系统的容量和使用情况，定期开展电力负荷测试及设备绝缘测试；•定期清理及检查配电柜内部的油污、灰尘、异物等，确保配电柜的良好状态。

2.4 控制系统•检查控制系统的元件、仪表、传感器等设备是否完好；•检查控制系统的仪表和传感器是否准确，并进行必要的调校；•根据控制系统的使用情况，定期进行软件升级，保持良好的运行状态；•根据控制系统的使用情况，定期对其进行功能测试，排除故障并进行维护。

3. 检查周期•输油管道：每年至少1次；•储罐：每年至少1次；•配电系统：每半年至少1次；•控制系统：每季度至少1次。

油气输送作业安全操作规程

油气输送作业安全操作规程

油气输送作业安全操作规程油气输送作业是指将油气从生产地输送到储存或运输地的过程，其中包括油气输送设备的操作和维护工作。

为了确保油气输送作业的安全进行，提高生产效率，降低事故发生的风险，必须制定严格的安全操作规程。

本文将介绍油气输送作业安全操作规程的内容及要求。

一、作业前的准备工作1. 工作人员必须进行安全培训，并熟悉相关操作流程和紧急救援措施。

2. 检查输送设备的运行状况，确保设备完好无损，没有泄漏、堵塞等问题。

3. 确保工作现场周围无可燃物质，保持通风良好。

4. 确定和设置好工作区域，并划定明确的作业范围。

二、油气输送设备的操作要求1. 操作人员必须严格按照操作程序进行工作，不得擅自更改或省略任何操作步骤。

2. 每个操作环节都需要有专人进行监控和记录，确保设备运行正常。

3. 在操作过程中，操作人员必须佩戴防护帽、防护眼镜、耳塞等个人防护装备。

4. 操作人员必须熟悉设备的启动、停止和紧急停机的操作方法，掌握设备的安全操作技巧。

三、油气输送作业的安全要求1. 作业现场必须指定专人负责，做好现场管控工作。

2. 定期检查设备，及时发现并处理设备的故障和缺陷。

3. 确保设备运行期间的油气温度、压力和流量在安全范围内。

4. 防止设备的过载使用，严禁私自更改设备参数。

四、事故应急预案1. 制定详细的事故应急预案，明确各岗位责任和应急处置流程。

2. 定期组织事故应急演练，确保各岗位人员熟悉应急措施和自救方法。

3. 在事故发生后，第一时间采取措施进行现场处置，并及时报告上级。

五、安全监督与管理1. 加强油气输送作业的安全监督，定期进行安全检查、隐患排查和安全评估。

2. 对于违反操作规程和安全制度的行为，及时予以纠正和处理。

3. 对于作业人员和管理人员进行安全意识、技能和知识培训，提高其安全管理能力。

油气输送作业是一个高风险的工作，任何疏忽和错误都有可能导致严重的事故。

因此，必须制定严格的安全操作规程，确保操作人员能够按照规程进行工作，减少事故的发生概率。
