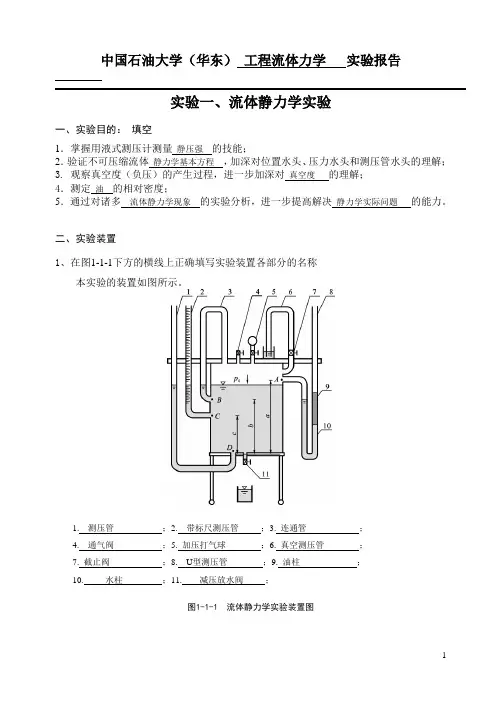

中国石油大学（华东）工程流体力学实验报告实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。

二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。

1. 测压管；2. 带标尺测压管；3. 连通管；4. 通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U型测压管；9. 油柱；10. 水柱；11. 减压放水阀；图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以 标尺（测压管2） 零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 顺 管轴线为开。

三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：c o n s tpz =+γ（1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同；0p ——水箱中液面的表面压强； γ——液体重度；h ——被测点的液体深度。

2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2）另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+= 即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得： 21h h H +=代入式（1-1-2）得油的相对密度o d2110h h h do +==ωγγ （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。

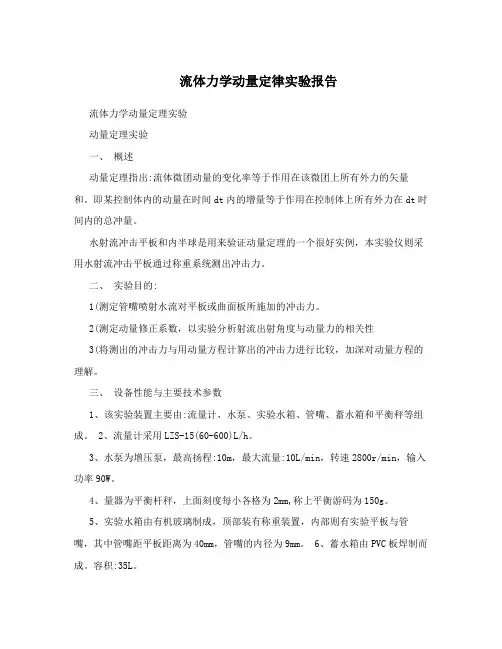

流体力学动量定律实验报告流体力学动量定理实验动量定理实验一、概述动量定理指出:流体微团动量的变化率等于作用在该微团上所有外力的矢量和。

即某控制体内的动量在时间dt内的增量等于作用在控制体上所有外力在dt时间内的总冲量。

水射流冲击平板和内半球是用来验证动量定理的一个很好实例，本实验仪则采用水射流冲击平板通过称重系统测出冲击力。

二、实验目的:1(测定管嘴喷射水流对平板或曲面板所施加的冲击力。

2(测定动量修正系数，以实验分析射流出射角度与动量力的相关性3(将测出的冲击力与用动量方程计算出的冲击力进行比较，加深对动量方程的理解。

三、设备性能与主要技术参数1、该实验装置主要由:流量计、水泵、实验水箱、管嘴、蓄水箱和平衡秤等组成。

2、流量计采用LZS-15(60-600)L/h。

3、水泵为增压泵，最高扬程:10m，最大流量:10L/min，转速2800r/min，输入功率90W。

4、量器为平衡杆秤，上面刻度每小各格为2mm,称上平衡游码为150g。

5、实验水箱由有机玻璃制成，顶部装有称重装置，内部则有实验平板与管嘴，其中管嘴距平板距离为40mm，管嘴的内径为9mm。

6、蓄水箱由PVC板焊制而成。

容积:35L。

四、实验原理1、本实验装置给出计量杠杆为平衡杆称。

2、计算每个状态下的体积流量和质量流量体积流量QV通过转子流量计直接得出读数，质量流量QM,ρW?QV其中水的密度ρW可根据水温查得。

3、计算每个状态下水射流冲击模型的当地速度u。

由公式u0=Qv/A0 (m/s)计算管嘴出口处的水流速度，其中A0为喷嘴出口截面积(m2)。

在地心引力的作用下，水射流离开喷嘴后要减速，当水流射到模板上时，当地速度u应根据垂直向上抛运动的公式进行修正，即:u=?u20-2gs,式中s为从喷嘴出口到模板实际接触距离。

五、实验流程图自循环供水装置由增压水泵和蓄水箱组合而成。

水泵的开启、流量大小的调节均由阀门控制。

水流经供水管供给实验水箱，溢流水经回水管流回蓄水箱。

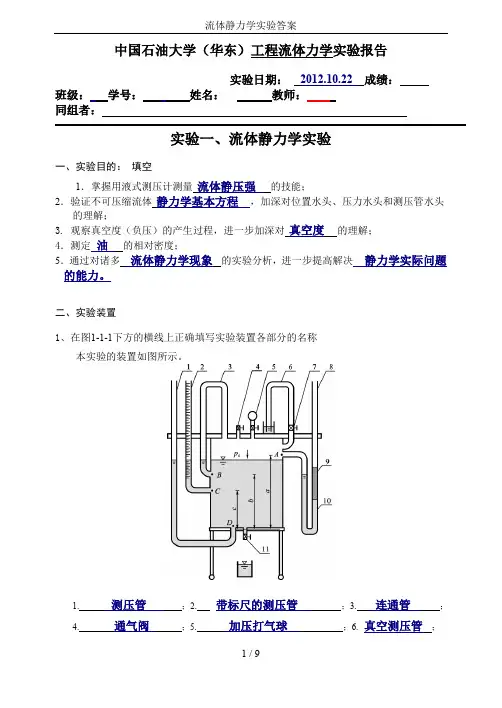

中国石油大学（华东）工程流体力学实验报告实验日期：2012.10.22 成绩：班级：学号：姓名：教师：同组者：实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。

二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。

1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打气球；6.真空测压管；7. 截止阀 ；8. U 形测压管 ；9. 油柱 ；10. 水柱 ；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以 标尺 零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 顺 管轴线为开。

三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：z+p/γ=const（1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强；γ——液体重度；h ——被测点的液体深度。

2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2） 另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+= 即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得： 21h h H +=代入式（1-1-2）得油的相对密度o dod = h1/(h1+h2) （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。

10-1工程流体力学实验报告本次实验是关于工程流体力学的实验。

本实验的目的是通过实验测量液体的流量、速度和压力，以及探究流体力学的基本原理。

首先，我们需要了解流体力学的基本概念。

流体力学是研究流体的运动规律和性质的一门学科。

液体流体力学主要研究液体在静态或准静态的情况下的运动规律、流动状态、压力分布等；气体流体力学主要研究在压力作用下气体的流动规律、流动状态、压力分布等。

流体力学是工程学科中的重要分支，它与化学工程、机械工程、船舶工程等领域有着密切的联系。

在实验中，我们首先进行了流量测量实验。

为了测量液体的流量，我们使用了容积式流量计。

容积式流量计是一个柱体形状的设备，内部分为两个隔间。

流体进入第一个隔间，通过流量计具体的计量设备，然后流入第二个隔间。

在第二个隔间内留存的流体的容积就是流量计所测量的液体的流量。

在实验中，我们使用的是LZB-系列玻璃塞式流量计。

首先，我们读取流量计的读数，记录在表格中。

然后，我们调节水龙头的开度，使得流量计读数在一定时间内（如30秒）内在一定的范围内，便可得到实验数据。

接下来，我们进行了速度测量实验。

为了测量液体的速度，我们使用了Pitot静压管。

Pitot静压管由两部分组成，一个静压孔和一个动压管。

当Pitot静压管被放置在流体当中时，液体的速度将会带动动压管中的空气，空气进入动压管后，因为静压孔会保证动压管中的压力与周围环境相等，所以空气在动压管中的压力将会比周围环境高出一定值。

因此，通过测量这个高出值的大小，我们就能够计算出液体的速度。

在实验中，我们使用了型号为PTM-1、量程为0~10kPa的Pitot静压管。

首先，我们需要将Pitot静压管插入液体中，并测量其两端的压差，然后根据静压管的性质进行修正，最终计算出液体的速度。

最后，我们进行了压力测量实验。

为了测量流体中的压力，我们使用了压力传感器。

压力传感器是一种基于电气电子技术的传感器，它能够将流体中的压力转换为电信号输出。
