自制PCB(使用环保腐蚀剂)

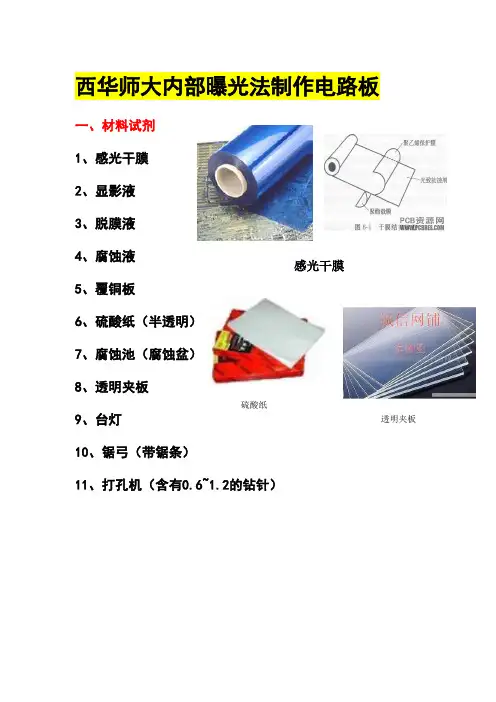

西华师大内部曝光法制作电路板一、材料试剂1、感光干膜2、显影液3、脱膜液4、腐蚀液5、覆铜板6、硫酸纸（半透明）7、腐蚀池（腐蚀盆）8、透明夹板9、台灯10、锯弓（带锯条）11、打孔机（含有0.6~1.2的钻针）感光干膜硫酸纸 透明夹板1、打印负片（用的硫酸纸打印负片）打印前，要在PCB设计软件里设置好打印PCB图为负色，因为感光干膜是属于负性的，打印效果如图1（注:实际上硫酸纸是透明负片打印效果图的，照片上是在白色的背景色拍下来的）。

需要注意的是，在双面板打印时，应注意T op层应该使用镜像（Mirror）打印，而Bottom层则不需要，如此则可使在曝光时，硫酸纸与干膜紧密接触，降低曝光漏光现象的可能性。

(说明：打印时没有做任何镜像，但在曝光时注意硫酸纸的正反面）②建议选择适合喷墨打印机的硫酸纸，因为喷墨打印机打印过程中不需加热，能保证硫酸纸不会因为加热而变形，而且，经过实验证明喷墨打印机打印的效果要比激光打印机的好。

同时，可使用兼容墨进行打印，大大降低了成本。

（注意：线路是白色部分，黑色是即将被腐蚀的）2、铜面处理首先，使用锉刀磨平电路板边缘，以免在曝光时硫酸纸与电路板不能紧密接触而导致漏光现象产生。

接着，润湿电路板，然后用细砂纸磨洗，去除表面的油渍和锈渍，力求在后面的操作中，感光干膜能够紧密地贴在敷铜板上。

最后，用吹风筒吹干电路板。

铜面处理效果如图2所示。

3、贴膜——贴膜不合格，可以把膜腐蚀后在做铜面处理，然后再贴膜。

先揭开干膜的一层保护膜，先轻轻地贴在干燥的预热的敷铜板上，然后用手指小心紧压，使干膜与电路板紧密结合，尽量避免气泡的产生。

【再使用吹风筒或者电熨斗加热，温度要保持在110℃左右，使干膜牢固地粘合在电路板上。

】——这一步慎用，感光干膜很容易被烫坏，建议不用贴膜效果如图3（所有的操作必须在安全灯光下，如黄光）需要指出的是，贴膜是一个相当重要的环节，一旦没有贴好，将导致在后面的显影和蚀刻产生脱膜的现象。

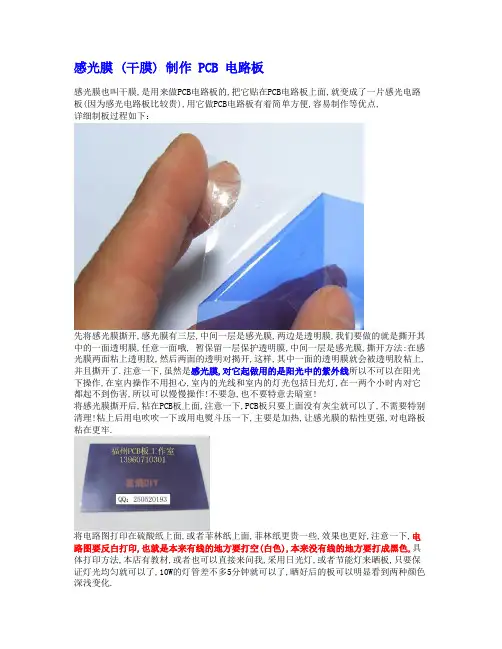

感光膜 (干膜) 制作 PCB 电路板感光膜也叫干膜,是用来做PCB电路板的,把它贴在PCB电路板上面,就变成了一片感光电路板(因为感光电路板比较贵),用它做PCB电路板有着简单方便,容易制作等优点,详细制板过程如下：先将感光膜撕开,感光膜有三层,中间一层是感光膜,两边是透明膜,我们要做的就是撕开其中的一面透明膜,任意一面哦,暂保留一层保护透明膜,中间一层是感光膜,撕开方法:在感光膜两面粘上透明胶,然后两面的透明对揭开,这样,其中一面的透明膜就会被透明胶粘上,并且撕开了.注意一下,虽然是感光膜,对它起做用的是阳光中的紫外线所以不可以在阳光下操作,在室内操作不用担心,室内的光线和室内的灯光包括日光灯,在一两个小时内对它都起不到伤害,所以可以慢慢操作!不要急,也不要特意去暗室!将感光膜撕开后,粘在PCB板上面,注意一下,PCB板只要上面没有灰尘就可以了,不需要特别清理!粘上后用电吹吹一下或用电熨斗压一下,主要是加热,让感光膜的粘性更强,对电路板粘在更牢.将电路图打印在硫酸纸上面,或者菲林纸上面,菲林纸更贵一些,效果也更好,注意一下,电路图要反白打印,也就是本来有线的地方要打空(白色),本来没有线的地方要打成黑色,具体打印方法,本店有教材,或者也可以直接来问我,采用日光灯,或者节能灯来晒板,只要保证灯光均匀就可以了,10W的灯管差不多5分钟就可以了,晒好后的板可以明显看到两种颜色深浅变化.曝光结束后,明显看到图上深浅变化,可以做为是否晒好板的依据.撕掉上面的保护透明膜,将感光好的板放在显影溶液当中,本店出售的显影剂一包渗水3升左右,倒入适量的显影剂,将板没过就可以了,显影时间很快,一到两分钟,或者更快,最好在边上用小刷子或者小棉签擦洗电路板,会更快.再显影后的板子洗清,吹干,再将原保护透明膜贴上,用80度电熨斗再压一下,再撕掉上面的保护透明膜.显影后的板就可以拿去腐蚀了,可以用台湾生产的专用环保腐蚀剂来腐蚀,速度快,干净,卫生,并且没有气味,容易保存等优点,价格相对三氯化铁来说更便宜,腐蚀完之后的板放在脱膜剂中去脱膜,脱膜完后的板如图下:腐蚀完后的图!就这样一张PCB板就做成了!如果需要做阻焊层的话，图上的那支笔是绿油笔，用来做阻焊层的，详细的制做过程请到绿油笔的商品里面去看！！谢谢关注！简单说明一下,用感光的方法做板需要用到哪些东西:感光膜硫酸纸或者菲林纸显影剂脱膜剂腐蚀剂 PCB电路板感光膜使用说明（制做资料和心得）一：感光膜成像的原理:用感光膜粘在PCB电路板上面,等于在板上预涂了一层感光物质,当这层感光物质在光线照射后便溶于显影液．而末照到光线的部份则不溶于显影液从而形成抗蚀图形．二：制作所须的材料和工具：1.感光膜,PCB电路板．显影剂脱膜剂环保腐蚀剂2.日光灯(或节能灯,太阳光)．3.玻璃（压紧菲林，透光用）4.电路板图稿(或光绘菲林,激光打印硫酸纸）三：感光电路板成像的精度：1.光绘菲林0.1mm（效果最佳）2.激光打印透明胶片0.1mm3.激光打印硫酸纸0.2mm(能满足绝大部分应用)四:制作步骤:1.打印图纸：把绘好的线路图用激光打印机镜像打印在半透明硫酸纸上,如打印到透明胶片上，效果会更佳。

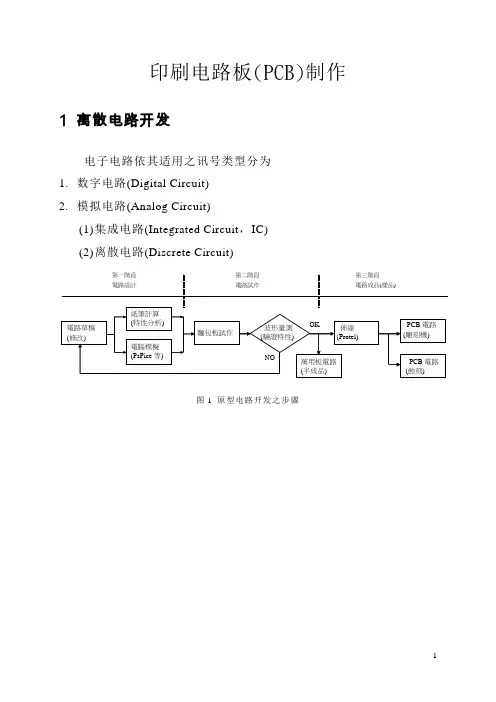

印刷电路板(PCB)制作1 离散电路开发电子电路依其适用之讯号类型分为1.数字电路(Digital Circuit)2.模拟电路(Analog Circuit)(1)集成电路(Integrated Circuit，IC)(2)离散电路(Discrete Circuit)图1 原型电路开发之步骤2 面包板与万用板图2 面包板结构与试作电路图3 万用板、OK线与焊枪3 PROTEL 布线1 PROTEL 搭配雕刻机之流程图PCB 板可以传统之酸洗蚀刻或雕刻机制作。

氯化铁酸洗蚀刻有专用机械设备，适合批量生产；少量之试作样板，若要采用酸洗蚀刻，限于经济量与时效性，只能以手工酸洗，则有废液处理之环保问题与电路板精密问题。

若以雕刻机制作，则一次只能制作一块，仅适合电路板开发之样板制作。

上述两种制作方式之共同点为：均可以PROTEL 布线。

PROTEL 搭配雕刻机制作PCB 板之流程图如图4所示，我们先绘好电路后，再画成PCB 布线图，然后转成后续动作需要的GerBer 檔；紧接着用雕刻机所附属软件CAM 去把GerBer 文件的版层做读取动作，再把每一版层加上一道隔离线后转成LMD 檔；此LMD 档可以给雕刻机执行每个版层之雕刻，完成后再做电路零件所需之贯孔，然后将PCB 裁成所需尺寸，最后焊接上组件即告完成。

为方便解说，本章于电路布线与雕刻机制作PCB 部分，将以试作桥式整流器之PCB 电路为例，实际操作PROTEL 软件与雕刻机硬件之配合。

若需更深入详细之内容，坊间专门讲授PROTEL 的书籍众多，读者可以参照。

PROTEL:CAM: 雕刻機:图 4 PROTEL 搭配雕刻机制作PCB 板流程图2 PROTEL 电路图绘制开启PROTEL 建立一个数据库，选取File 主菜单下之New 命令，如图5(a)；点选Browse 更改成自己想要的名称与路径。

本例如图5(b)所示为KU.Ddb 。

一般工作文件都置于Documents 目录下，双击鼠标左键，进入Documents 目录下，如图5(c)。

手工制作电路板的简单方法你对一款电子电路感兴趣，想进行制作，而用于连接电路，固定元件的电路板，可购买市售的多孔电路板，也可自制。

下面介绍几种手工制作电路板的方法。

一、手描法1、按照所用元器件管脚的间距，依据电路原理图，画出布1：1的布线图。

2、将附铜板（可网购）裁成所需要的大小，用去污粉或洗洁净将附铜面处理干净。

若有氧化处，还需用极细的砂纸打磨掉。

3、把画好的布线图，用复写纸画到电路板的附铜面。

4、用很细的毛笔，将调和漆描在附铜板上所划的线条上。

焊点处，用火柴头蘸上漆点一下，即可形成焊盘。

5、待油漆完全干了以后，用小刀修整线条，使之尽量直一些，没有毛刺。

6、将块状的三氯化铁（化工油漆店有售）用热水稀释，水温在40度左右，倒入一耐腐蚀的器皿，把油漆已经自然干燥的电路板放入其中，用手轻轻晃动，以加快腐蚀速度。

等没有线条的裸铜部分被完全腐蚀掉后，用水冲洗干净。

7、用香蕉水把电路板线条上的油漆擦洗掉，然后用直径0.6～1mm左右的钻头在焊盘处打孔。

8、给做好的板子涂上松香酒精助焊剂。

下图是笔者用此方法制作的一块【时间控制器】电路板。

二、刀刻法画布线图、对附铜板基板的处理，将布线图画到附铜板上的步骤与上述手描法的1、2、3相同。

然后，将粘性好的宽幅透明胶带，贴在巳画好布线图的附铜板上。

以镊子、尺子配合，用小刀刻，揭掉胶带的无用部分，留下的胶带线条，形成了保护层。

要确认留下的线条与附铜板附着牢靠，然后进行腐蚀、打孔、涂助焊剂，方法步骤与手描法相同。

下图，是笔者以此方法制作的一块【双路可调式直流稳压电源】的电路板。

三、预切符法在一些电子器材店，也可在网上，能买到一种预先切好的，带粘性的，具有各种直径的焊盘，各种宽度的线条，它们是专门用来制作印刷电路板的。

将焊盘以及线条，贴在清洁过，画有布线图的电路板上，形成保护层。

腐蚀时，未贴线条的部分会被腐蚀掉。

打孔涂助焊剂方法同前述。

此法制出的电路板质量很高，能接近或达到专业水准。

PCB业余制作基本方法与工艺流程PCB业余制作的基本方法是通过化学腐蚀去除不需要的铜箔，从而使设计的电路路径留下来。

以下是PCB业余制作的基本工艺流程：1. 设计电路图：首先，您需要设计您的电路图，并使用电路设计软件绘制出您的PCB布局。

在绘制完电路图后，您可以导出Gerber文件以进行后续的PCB制作。

2. 制作底版：将设计好的PCB布局与电路图印在透明胶片上，然后将其放在涂有光敏胶的底板上，曝光后就会形成电路图的底版。

3. 制作感光铜板：将底板与感光铜板放在紫外线灯下曝光一段时间，然后将感光铜板放入蚀刻液中，使不需要的铜箔被腐蚀掉，留下您的PCB布局。

4. 钻孔和焊接：使用钻头钻孔，再将所有必需的元件（如电阻、电容和集成电路）焊接到板上。

5. 检查和测试：进行外观检查和连通性测试，确保PCB工作正常。

在PCB业余制作中，还有一些注意事项需要注意。

首先，要注意化学溶液的安全使用，因为腐蚀液和其他化学物质可能对健康造成危害。

其次，在制作PCB时，应该小心处理尖锐的工具和设备，以避免受伤。

最后，要确保在制作PCB时有充足的通风，以便排除任何有害气体。

总的来说，PCB业余制作是一项有趣而富有挑战性的DIY技术，它需要一些基本的工具、材料和技能。

通过掌握PCB制作的基本方法和工艺流程，您可以制作出自己的印刷电路板，从而实现您的电子项目和创意。

PCB（Printed Circuit Board）业余制作是一项令人兴奋的技术活动，它让您可以从头开始设计和制作自己的印刷电路板。

在PCB制作的过程中，您将会学习如何设计电路图，使用化学溶液腐蚀铜箔制作电路路径，安装元件并进行连通性测试。

虽然PCB业余制作对初学者来说可能会有些挑战，但一旦掌握了基本的知识和技能，便可以在家中制作出自己的PCB，并且享受到由此带来的满足感和成就感。

在PCB业余制作的基本方法和工艺流程中，有一些工具和材料对于成功制作PCB至关重要。

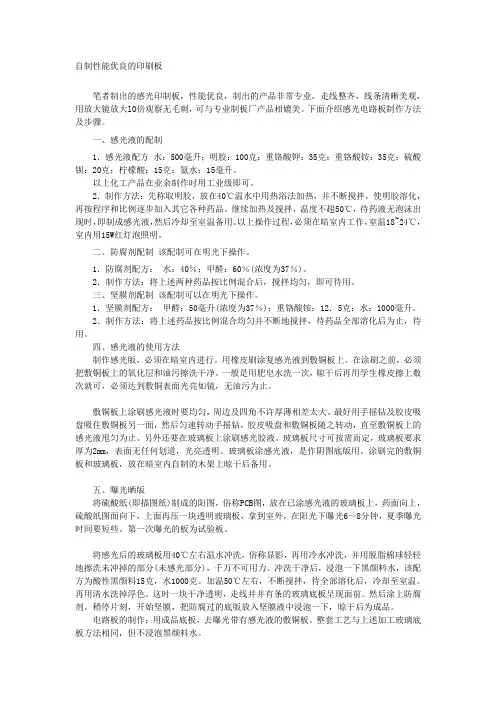

自制性能优良的印刷板笔者制出的感光印制板，性能优良，制出的产品非常专业，走线整齐，线条清晰美观，用放大镜放大lO倍观察无毛刺，可与专业制板厂产品相媲美。

下面介绍感光电路板制作方法及步骤。

一、感光液的配制1．感光液配方水：500毫升；明胶：100克：重铬酸钾：35克：重铬酸铵：35克；硫酸钡：20克；柠檬酸：15克：氨水：15毫升。

以上化工产品在业余制作时用工业级即可。

2．制作方法：先称取明胶，放在40℃温水中用热浴法加热，并不断搅拌，使明胶溶化，再按程序和比例逐步加入其它各种药品。

继续加热及搅拌，温度不超50℃，待药液无泡沫出现时，即制成感光液，然后冷却至室温备用。

以上操作过程，必须在暗室内工作，室温18~24℃，室内用15W红灯泡照明。

二、防腐剂配制该配制可在明光下操作。

1．防腐剂配方：水：40％；甲醛：60％(浓度为37％)。

2．制作方法：将上述两种药品按比例混合后，搅拌均匀，即可待用。

三、坚膜剂配制该配制可以在明光下操作。

1．坚膜剂配方：甲醛：50毫升(浓度为37％)；重铬酸铵：12．5克：水：1000毫升。

2．制作方法：将上述药品按比例混合均匀并不断地搅拌，待药品全部溶化后为止，待用。

四、感光液的使用方法制作感光版，必须在暗室内进行。

用橡皮刷涂复感光液到敷铜板上。

在涂刷之前，必须把敷铜板上的氧化层和油污擦洗干净。

一般是用肥皂水洗一次，晾干后再用学生橡皮擦上数次就可，必须达到敷铜表面光亮如镜，无油污为止。

敷铜板上涂刷感光液时要均匀，周边及四角不许厚薄相差太大。

最好用手摇钻及胶皮吸盘吸住敷铜板另一面，然后匀速转动手摇钻，胶皮吸盘和敷铜板随之转动，直至敷铜板上的感光液甩匀为止。

另外还要在玻璃板上涂刷感光胶液。

玻璃板尺寸可按需而定，玻璃板要求厚为2mm，表面无任何划道，光亮透明。

玻璃板涂感光液，是作阴图底版用。

涂刷完的敷铜板和玻璃板，放在暗室内自制的木架上晾干后备用。

五、曝光晒版将硫酸纸(即描图纸)制成的阳图，俗称PCB图，放在已涂感光液的玻璃板上，药面向上，硫酸纸图面向下，上面再压一块透明玻璃板，拿到室外，在阳光下曝光6～8分钟，夏季曝光时间要短些。

个人制作电路板的六种方法及操作步骤个人制作电路板方法一：1.将敷铜板裁成电路图所需尺寸。

2.把蜡纸放在钢板上，用笔将电路图按1:1刻在蜡纸上，并把刻在蜡纸上的电路图按电路板尺寸剪下，剪下的蜡纸放在所印敷铜板上。

取少量油漆与滑石粉调成稀稠合适的印料，用毛刷蘸取印料，均匀地涂到蜡纸上，反复几遍，印制板即可印上电路。

这种刻板可反复使用，适于小批量制作。

3.以氯酸钾1克，浓度15％的盐酸40毫升的比例配制成腐蚀液，抹在电路板上需腐蚀的地方进行腐蚀。

4.将腐蚀好的印制板反复用水清洗。

用香蕉水擦掉油漆，再清洗几次，使印制板清洁，不留腐蚀液。

抹上一层松香溶液待干后钻孔。

个人制作电路板方法二：在业余条件下制作印制板的方法很多，但不是费时，就是“工艺”复杂，或质量不敢恭维。

而本人制作印刷板的方法就属于综合效果较好的一种，方法如下：1．制印板图。

把图中的焊盘用点表示，连线走单线即可，但位置、尺寸需准确。

2.根据印板图的尺寸大小裁制好印板，做好铜箔面的清洁。

3.用复写纸把图复制到印板上，如果线路较简单，且制作者有一定的制板经验，此步可省略。

4.根据元件实物的具体情况，粘贴不同内外径的标准预切符号（焊盘）；然后视电流大小，粘贴不同宽度的胶带线条。

对于标准预切符号及胶带，电子商店有售。

预切符号常用规格有D373（0D-2.79，ID-0.79），D266（0D-2.00，ID-0.80），D237（OD-3.50，ID-1.50）等几种，最好购买纸基材料做的（黑色），塑基（红色）材料尽量不用。

胶带常用规格有0.3、0.9 、1.8、2.3、3.7等几种。

单位均为毫米。

5.用软一点的小锤，如光滑的橡胶、塑料等敲打图贴，使之与铜箔充分粘连。

重点敲击线条转弯处、搭接处。

天冷时，最好用取暖器使表面加温以加强粘连效果。

6.放入三氯化铁中腐蚀，但需注意，液温不高于40度。

腐蚀完后应及时取出冲洗干净，特别是有细线的情况。

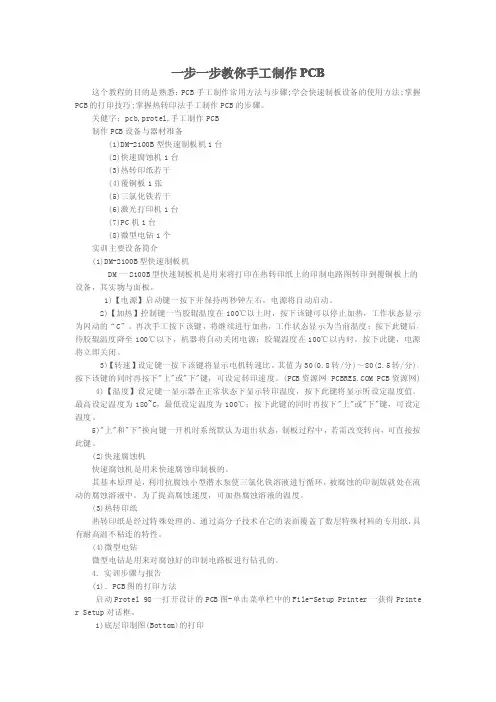

一步一步教你手工制作PCB这个教程的目的是熟悉：PCB手工制作常用方法与步骤;学会快速制板设备的使用方法;掌握PCB的打印技巧;掌握热转印法手工制作PCB的步骤。

关健字：pcb,protel,手工制作PCB制作PCB设备与器材准备(1)DM-2100B型快速制板机1台(2)快速腐蚀机1台(3)热转印纸若干(4)覆铜板1张(5)三氯化铁若干(6)激光打印机1台(7)PC机1台(8)微型电钻1个实训主要设备简介(1)DM-2100B型快速制板机DM一2100B型快速制板机是用来将打印在热转印纸上的印制电路图转印到覆铜板上的设备，其实物与面板。

1)【电源】启动键一按下并保持两秒钟左右，电源将自动启动。

2)【加热】控制键一当胶辊温度在100℃以上时，按下该键可以停止加热，工作状态显示为闪动的“C”。

再次手工按下该键，将继续进行加热，工作状态显示为当前温度；按下此键后，待胶辊温度降至100℃以下，机器将自动关闭电源；胶辊温度在100℃以内时，按下此键，电源将立即关闭。

3)【转速】设定键一按下该键将显示电机转速比，其值为30(0.8转/分)～80(2.5转/分)。

按下该键的同时再按下"上"或"下"键，可设定转印速度。

(PCB资源网 PCB资源网)4)【温度】设定键一显示器在正常状态下显示转印温度，按下此键将显示所设定温度值。

最高设定温度为180~C，最低设定温度为100℃；按下此键的同时再按下"上"或"下"键，可设定温度。

5)"上"和"下"换向键一开机时系统默认为退出状态，制板过程中，若需改变转向，可直接按此键。

(2)快速腐蚀机快速腐蚀机是用来快速腐蚀印制板的。

其基本原理是，利用抗腐蚀小型潜水泵使三氯化铁溶液进行循环，被腐蚀的印制版就处在流动的腐蚀溶液中。

为了提高腐蚀速度，可加热腐蚀溶液的温度。

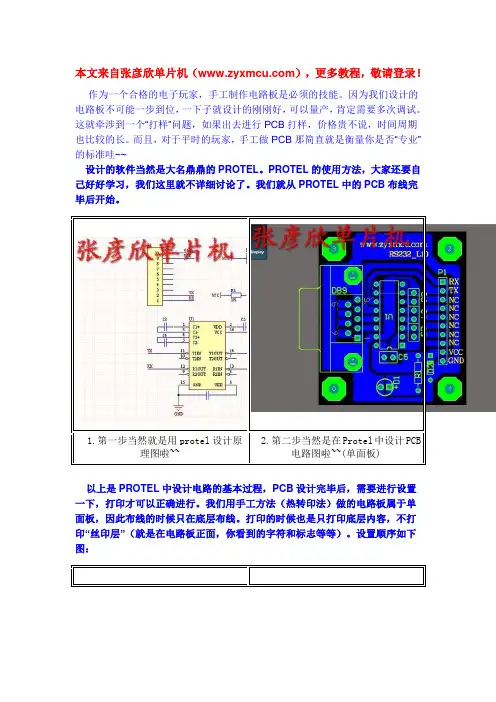

本文来自张彦欣单片机（ ），更多教程，敬请登录！ 作为一个合格的电子玩家，手工制作电路板是必须的技能。

因为我们设计的电路板不可能一步到位，一下子就设计的刚刚好，可以量产，肯定需要多次调试。

这就牵涉到一个“打样”问题，如果出去进行PCB 打样，价格贵不说，时间周期也比较的长。

而且，对于平时的玩家，手工做PCB 那简直就是衡量你是否“专业”的标准哇~~设计的软件当然是大名鼎鼎的PROTEL 。

PROTEL 的使用方法，大家还要自己好好学习，我们这里就不详细讨论了。

我们就从PROTEL 中的PCB 布线完毕后开始。

1.第一步当然就是用protel 设计原理图啦~~2.第二步当然是在Protel 电路图啦~~(单面板以上是PROTEL 中设计电路的基本过程，PCB 设计完毕后，需要进行设置一下，打印才可以正确进行。

我们用手工方法（热转印法）做的电路板属于单面板，因此布线的时候只在底层布线。

打印的时候也是只打印底层内容，不打印“丝印层”（就是在电路板正面，你看到的字符和标志等等）。

设置顺序如下图：3.刻度模式选择“scaled print ”。

刻度当然选择1.(缩放模式--放大倍数4.颜色设置选择“单色模式”。

软件翻译的不是很正确，就是这个位5.页面设置完毕后，点击预览。

点击6.再点击右键，选择“7.出来各个层的选项，在“Bottom 8.点击确定，Protel会将各个层分别对了，我们需要的就是第二个层--底层(BottomLayer)，我们需要打印的也就是这个层。

也许你也已经看到了，这个层显示的图像刚好就是我们平时看到电路板上面的走线的模样。

而我们看看低三个层是什么内容，对了，就是我们平时在电路板的正面看到的图形符号，比如电阻的图形，电容的图形等等，是位于电路板正面，提示用户焊接电路板的时候用的，这个层叫“丝印层”。

接下来，我们将我们需要的这个“底层”打印到“转印纸”上。

值得注意的是，这个打印机必须是“激光打印机”。

业余制作印刷板的几种方法一、刀刻法这种方法是把已设计好的印刷板图用复写纸复写到敷铜板上面，用锋利的刻刀沿线路刻划，然后把不要的那部分铜箔用刻刀挑起来并撕掉。

这种方法只适用于线路比较简单的电路，刀刻时特别费力，而且印刷板图设计时要求走线尽量是直线，最后做出来的板子也比较粗糙。

不过不用腐蚀，这是一种最经济的方法。

二、透明胶法这种方法是把印刷板图复写到敷铜板上后，先用透明胶把整个敷铜板粘起来，然后用刀把不要部分的透明胶割开撕掉，再把整个板子放到三氯化铁溶液里面去腐蚀。

这种方法比第一种方法省力，可以把走线做到０．５ｍｍ宽，做出的电路板比较漂亮。

但要注意：在把印刷板图复写到敷铜板以前一定要把整个板用砂纸砂干净，否则透明胶粘不牢固。

将不要的透明胶撕掉以后也一定要保证电路板的清洁，否则腐蚀的时候弄脏处很难腐蚀。

这种方法的缺点是太费时间，制作中还要特别细心。

三、油漆法它是把复写好的敷铜板上面的线条用描油漆的方法敷盖好，描油漆的笔可以选用鸭嘴笔或注射针头，描好以后晾干。

为了漂亮，可以用小刀把线条修整齐，然后把它放到三氯化铁溶液里面腐蚀。

这种方法更省力、省事，做的板子也还漂亮，做的线路可以很复杂，但是就是它对线条的宽度要求高，起码要１．５ｍｍ以上，对于做功放一类的粗线条的电路板是非常实用的。

还有一种方法和这种方法类似，就是用油性笔代替油漆，这样更方便。

四、光印板法所谓光印板就是这种板子的铜膜表面有一层感光膜，可以像胶卷一样感光。

制作方法如下：首先把设计好的ＰＣＢ（印刷板）打印到透明的胶片上面，然后把光印板感光膜上的保护纸撕掉（在普通光线下放几分钟是没有关系的），接着把胶片盖在光印板上有感光膜的一面并固定好。

注意一定要把胶片压平，否则曝光不均匀。

然后在曝光灯下面曝光８分钟左右。

曝光灯可以自己做，用２～４根紫外线荧光灯平行靠近放置即可，这样做的目的是让它产生很强的平行紫外光。

等曝光时间到了把它取出来放到显影液里面显影。

维普资讯 http://www.cqvip.com 维普资讯 http://www.cqvip.com ２００７．８丝网印刷　去污粉擦除板上的氧化物和油污，油污一定要去除　干净，否则，墨粉与覆铜板不易黏合而出现废品。用　去污粉擦除油污比用砂纸打磨除污容易，对轻度油　污可用干净的橡皮擦去，对覆铜板四周毛边也要用　砂纸或砂轮打磨光滑，防止上机转印时损坏设备。　图形转移的设备是采用专用的热转印机（又称　烫画机），根据热转印纸规格的大小来选择热转印机　的热烫面板的大小，转印的方法是将热转纸有电路　图形的一面与覆铜板正面相对贴敷在一起，送入热　转印机的压烫板之间，将压烫温度调整到１　６０～　１８０℃，压力适中，由于压烫温度高于墨粉的熔化　温度，此时转印纸上的电路图形与纸的附着力小于　电路图形与覆铜板的附着力，因此，光泽面的线路　图形顺利地转移到覆铜板上去了。如果没有专用的　热转印机，可以用一般塑封名片用的塑封机，其实　塑封名片、照片用的塑封机本身也是一台热转印机。　使用塑封机时，有一点要注意的是，因为专用热转　印机两块烫板之间开口大，多厚的被烫物几乎都可　烫压；而用塑封机时，被烫物有个通过塑封机口的　厚度问题，如果覆铜板选择厚了，无法通过塑封机　的进口，这时就要调整起压力作用的限位机构，以　利于被热转印的覆铜板顺利通过。转印效果是否完　好，可在转印过程中人工查看。其方法是待冷却后　从一角缓慢地揭开转印纸，查看转印图形的效果，如　果发现图形转印得不完整，可以再连续转ＦＩＪ２～３次，　但操作时要严格注意覆铜板不要与热转印纸有错位　

或相对摩擦，否则使转印的线路图形模糊不清。如　果转印顺利完成，经稍冷１～２　ｒａｉｎ后，转印纸与覆　铜板会因膨胀系数不同而发生自然脱离分开，如果　不分开也可缓慢揭开转印纸。　如果没有上述设备，也可使用家用自动调温的　电熨斗，但它适用于小图形线路板，如果图形超出　电熨斗的热烫面积，只好采用电熨斗移动压烫的方　法，均匀、连续一块一块熨烫，熨斗温度调至１６０～　１８０℃，每块压烫时间约３０～８０　Ｓ，所有图形线条　都要烫到，并揭开热转纸一角查看墨粉是否烫掉，如　发现问题可原位不动重新压烫直到满意为止（不过　这种转印效果不如上述方法）。待覆铜板稍冷却后，　可揭下热转印纸，便可查看图形的转印效果了。如　果发现图形有断线、残缺、不清晰等，可使用油性　碳素笔、油性记号笔或用指甲油、油漆等进行手工　修补。对多余的墨点、污垢、疵点等可用小刀刮去，　但不得弄脏或刮破覆铜板。　

目录第1章感光腐蚀PCB制作方法 (1)1.1 电路原理 (1)1.2 材料准备 (1)1.3 制作步骤 (2)第1章感光腐蚀PCB制作方法传统的电类专业教学方法往往是偏重学生的课堂理论学习而缺少实际动手能力的训练。

事实证明理论与实践充分结合才能达到最佳的学习效果，理论指导实践、实践反过来促进对理论的深刻理解。

我们认为，让学生实际动手制作PCB（Printed Circuit Board）板来验证自己的电路设计思想是个不可或缺的重要环节。

制作PCB有多种方法：把设计图交给印制板厂制作，制板效果最好但成本较高；自己动手在万用板或面包板上搭电路，成本虽低但效果较差；手工腐蚀法制作PCB，成本不高效果也还不错，推荐。

其中制作PCB腐蚀板有热转印腐蚀法和感光腐蚀法两类，在这里我们将采用在技术上更容易掌握的感光腐蚀法。

用感光腐蚀法制作电路板具有出板快、成本低、质量好、容易掌握等优点，深受广大DIY爱好者的喜爱。

下面我们就以经典电路“MC7805直流稳压电源”为例来详细讲整个制作过程。

1.1 电路原理如图1.1所示的电路原理图，上半部分是MC7805直流稳压电源，下半部分是测试负载电阻。

我们将采用220V转9V的小型变压器（图中未画出），220V交流电先输入到变压器，而变压器输出再连接到CN1交流输入接口。

D1～D4是常用的整流二极管1N4001，构成桥式整流电路（其它整流方式还有半波整流、全波整流等）。

跳线JP6可以把后面的电路统统断开，便于单独观察整流桥的输出波形。

C1是滤波电容，构成简单的电容滤波电路（电感滤波、Π型滤波还记得吗？）。

MC7805是ON-Semi（安森美半导体）公司推出的+5V输出线性直流稳压器。

C2是输出滤波电容。

LED1是电源输出指示灯，R6是其必要的限流电阻。

CN2和CN3是稳压电源输出接口，可以为其它电路板提供电源。

CN4是测试负载的接口，R1～R5是1/2W功率电阻。

JP1～JP5是负载跳线，通过拔这些插跳线帽可以设定不同的负载组合。
