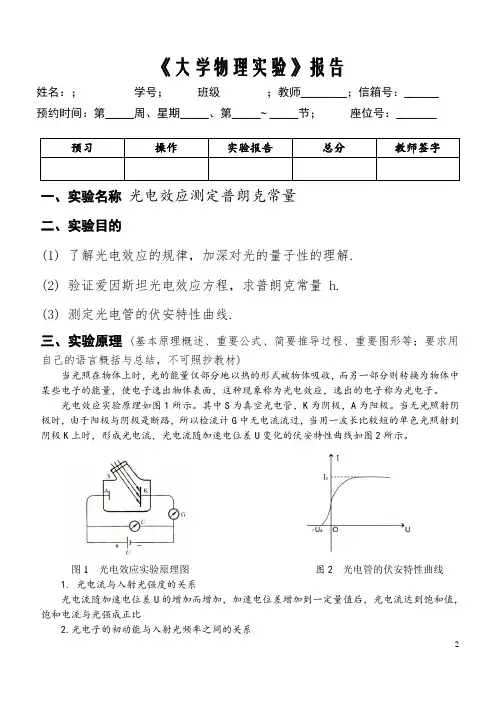

姓名：； 学号； 班级 ；教师________；信箱号：______ 预约时间：第_____周、星期_____、第_____~ _____节； 座位号：_______《大学物理实验》报告一、实验名称 光电效应测定普朗克常量二、实验目的(1) 了解光电效应的规律，加深对光的量子性的理解.(2) 验证爱因斯坦光电效应方程，求普朗克常量 h.(3) 测定光电管的伏安特性曲线.三、实验原理 (基本原理概述、重要公式、简要推导过程、重要图形等；要求用自己的语言概括与总结，不可照抄教材)当光照在物体上时，光的能量仅部分地以热的形式被物体吸收，而另一部分则转换为物体中某些电子的能量，使电子逸出物体表面，这种现象称为光电效应，逸出的电子称为光电子。
光电效应实验原理如图1所示。
其中S 为真空光电管，K 为阴极，A 为阳极。
当无光照射阴极时，由于阳极与阴极是断路，所以检流计G 中无电流流过，当用一波长比较短的单色光照射到阴极K 上时，形成光电流，光电流随加速电位差U 变化的伏安特性曲线如图2所示。
图1 光电效应实验原理图 图2 光电管的伏安特性曲线1. 光电流与入射光强度的关系光电流随加速电位差U 的增加而增加，加速电位差增加到一定量值后，光电流达到饱和值，饱和电流与光强成正比2.光电子的初动能与入射光频率之间的关系预习操作 实验报告 总分 教师签字光电子从阴极逸出时，具有初动能。
当U=U A-U K为负值时，光电子逆着电场力方向由K极向A极运动，随着U的增大，光电流迅速减小，当光电流为零，此时的电压的绝对值称为遏止电位差U a.在减速电压下,当U=U a时，光电子不再能达到A极，光电流为零。
所以电子的初动能等于它克服电场力所作的功。
即根据爱因斯坦关于光的本性的假设，光是一种微粒，即为光子。
每一光子的能量为,其中h为普朗克常量，v为光波的频率。
所以不同频率的光波对应光子的能量不同。
光电子吸收了光子的能量h v之后，一部分消耗于克服电子的逸出功A，另一部分转换为电子初动能。
光电效应测量普朗克常量实验报告引言：光电效应是20世纪初物理学上的一大发现，这一现象被广泛应用于工业和科学研究中。
实验的目的是通过实验测量普朗克常量（h）。
普朗克常量是量子力学中最重要的常量之一，它是描述微观物理现象的基础。
实验原理：光电效应是指当金属表面受到光的照射时，金属表面上的自由电子可以被激发出来。
这种现象可以用经典物理学和量子力学来解释。
根据经典物理学，当光照射一个金属表面时，光子（光的波动粒子性质）会“撞击”金属表面上的电子，给它们提供一定的能量，如果这些电子获得的能量大于金属的解离能，那么它们就可以脱离金属表面成为自由电子。
而从量子力学的角度看，光子具有一定的能量和波长，对于金属来说，只有能量大于它的等效电离能才能将电子脱离金属表面，且脱离电子的动能与光子的能量差相等。
根据这两种解释，在光照射下，从金属表面脱离的电子数随着入射光的强度和频率而改变。
在实验中，可以通过改变光的频率来控制金属表面上脱离的电子数，进而测量普朗克常量。
另外，测量光电子的动能也是实验的重要指标之一。
实验器材：实验器材主要包括：汞灯、透镜、绿色滤波片（546 nm）和金属片。
在实验的过程中，我们需要依次将汞灯、透镜和绿色滤波片固定在一起，形成一个光源，将金属片放在光源前方，这样当光照射在金属片上时，就可以观察到光电子的逸出现象。
并使用一个数据采集器来测量电压和电流的变化，并通过计算来推导出普朗克常量。
实验步骤：1.首先将汞灯、透镜和绿色滤波片按照实验要求固定在一起，形成一个光源，在不同的电压下调整汞灯的强度，保证光线对金属片的照射强度在合适的范围内。
2.将金属片放置在光源前方，调整金属片的位置，使得光照射在金属片的表面上。
在不同的电压下，记录金属片释放出的光电子电流的变化情况。
3.保持光源的强度和金属片的位置不变，更换不同颜色的滤波片（即不同的波长），测量在不同波长下金属片释放出的光电子电流的变化情况。
4.通过分析实验数据，计算出光子的能量和波长，并推导出普朗克常量的数值。
大学物理实验——光电效应测普朗克常数主讲人：蒋逢春简介1905年 1、光电效应的发现提出光量子假说 获得诺贝尔奖1921年光电倍增管紫外光电管光敏电阻光电继电器国际空间站的太阳能电池板太阳能电池警示灯太阳能电池阵列发电太阳能汽车目 录 01 实验目的02 实验原理 04 实验内容 03 实验仪器1. 加深对光电效应和光的量子性的认识。
2.了解验证爱因斯坦光电效应方程的基本实验方法。
3.描绘光电管的伏安特性曲线。
4. 测定普朗克常量。
原理 仪器 内容 目的V G光电效应电路图 目的 仪器 内容 原理 AK1I 2I i m1i m2i o 0U -U12I I >光电管的伏安特性曲线 目的 仪器 内容 原理2012meU m v 遏止电压U 0 目的 仪器 内容 原理 光电子的最大初动能与光强无关,而与入射光的频率有关。
0W h ν=截止频率 目的仪器内容 原理W 叫电子逸出功212m h m Wν=+v 光电效应方程 目的仪器内容 原理00h h U e e νν=-e h U =∆∆ν0e U h ν∆∆=00U 0νν0 3、光电效应实验原理阴极光电流 实际伏安曲线 暗电流 阳极光电流Uo I U目的仪器内容 原理光电管的实际伏安特性曲线求遏止电压的方法 目的仪器内容 原理交点法: 拐点法: 若光电管的暗电流很小 减小阳极光电流比较困难总结•光电效应•遏止电压•普朗克常数目的原理内容GP-1A型普朗克常量测定仪仪器光源光电管暗盒NG 滤色片一组GP-1A型微电流测量仪原理 应用 思考 结构 目的 原理 仪器 内容 数据处理 1. 在坐标纸上描绘出对应不同波长的光电管的伏安特性曲线，用拐点法读出各遏制电压值。
2. 画出各遏制电压和频率的关系线，由斜率求出h 。
原理 应用 思考 结构 目的 原理 仪器 内容 注意事项 1．汞灯一旦打开，不要随意关闭。
汞灯熄火后，不能立即启动，需过十多分钟待灯管冷却后才能再次点然。
光电效应测普朗克常量实验报告一、实验题目光电效应测普朗克常数二、实验目的1、通过实验深刻理解爱因斯坦的光电效应理论，了解光电效应的基本规律；2、掌握用光电管进行光电效应研究的方法；3、学习对光电管伏安特性曲线的处理方法，并用以测定普朗克常数。
三、仪器用具ZKY—GD—3光电效应测试仪、汞灯及电源、滤色片（五个）、光阑（两个）、光电管、测试仪四、实验原理1、光电效应与爱因斯坦方程用合适频率的光照射在某些金属表面上时，会有电子从金属表面逸出，这种现象叫做光电效应，从金属表面逸出的电子叫光电子。
为了解释光电效应现象，爱因斯坦提出了“光量子”的概念，认为对于频率为的光波，每个光子的能量为式中， 为普朗克常数，它的公认值是 =6.626。
按照爱因斯坦的理论，光电效应的实质是当光子和电子相碰撞时，光子把全部能量传递给电子，电子所获得的能量，一部分用来克服金属表面对它的约束，其余的能量则成为该光电子逸出金属表面后的动能。
爱因斯坦提出了著名的光电方程：（1）式中，γ为入射光的频率，m 为电子的质量，v 为光电子逸出金属表面的初速度，为被光线照射的金属材料的逸出功，221mv 为从金属逸出的光电子的最大初动能。
由（1）式可见，入射到金属表面的光频率越高，逸出的电子动能必然也越大，所以即使阴极不加电压也会有光电子落入阳极而形成光电流，甚至阳极电位比阴极电位低时也会有光电子落到阳极，直至阳极电位低于某一数值时，所有光电子都不能到达阳极，光电流才为零。
这个相对于阴极为负值的阳极电位0U 被称为光电效应的截止电压。
显然，有（2）代入（1）式，即有（3）由上式可知，若光电子能量W h <γ，则不能产生光电子。
产生光电效应的最低频率是h W=0γ，通常称为光电效应的截止频率。
不同材料有不同的逸出功，因而0γ也不同。
由于光的强弱决定于光量子的数量，所以光电流与入射光的强度成正比。
又因为一个电子只能吸收一个光子的能量，所以光电子获得的能量与光强无关，只与光子γ的频率成正比，，将（3）式改写为（4）上式表明，截止电压0U 是入射光频率γ的线性函数，如图2，当入射光的频率0γγ=时，截止电压00=U ，没有光电子逸出。
