内蒙古久泰V型滤池设计计算书
一、 设计参数选定
1、 Q=36000t/d
第一步 气冲 15L/(s.㎡) 3分钟

第二步 气水联合冲洗 气：15 L/(s.㎡)， 水：4 L/(s.㎡) 4分钟
第三步 清水冲 5 L/(s.㎡) 5分钟
反冲强度取2 L/(s.㎡)，取值范围在1.8-2 L/(s.㎡)
滤池设计滤速取8m/h
2、 石英砂选用海砂，粒径在0.95-1.3mm，不均匀系数在1.0-1.3
3、 滤层厚度取1.4m，取值范围在1.2-1.5m
4、 沙上水深取1.5m，取值范围≥1.2m
5、 采用QS长柄滤头，每平米布置50个
二、 设计规划每隔48h进行一次冲洗，冲洗总时间为12分钟=0.2h。
则滤池的工作时间为24-24×0.2/48=23.9h
1、 池子总体面积为F=36000/8×23.9=188㎡。为考虑占地面积，
决定分成2组滤池，每组滤池分成3格，按照得利满公司提供的
尺寸样板，取单格滤池的宽度为3米，长度为10.5米。则单格滤
池的面积为31.5㎡，每组滤池的面积为94.5㎡，总面积为189
㎡。
2、 校核强制滤速V′=3×8/3-1=12m/h
3、 滤池高度的确定：取滤池超高0.3米，沙上水深1.5米，滤层
厚度1.4米，滤板厚度0.15米，滤板下布水深度为0.9米（取值
范围为0.7-0.9米）则滤池的总高度为4.25米
4、 水封井的设计：
均粒滤料清洁滤料层的水头损失按下式计算

vldmmgvH0203020)1()1(180
算出△H=13cm，当滤速为8～10m/h 时,清洁滤料层的水头损失一般为
30～40㎝,计算值比经验值低,取经验值的低限30㎝为清洁滤料层的
过滤水头损失,正常过滤时通过长柄滤头的水头损失△h=0.20m。为保
证滤池正常过滤时池内的液面高出滤料层,水封井出水堰顶标高与滤
料层相同。设计水封井平面尺寸1.50m×1.50m,堰底板比滤池底板低
0.30m.
水封井出水堰总高:
△ 水封H=0.30+0.90+0.15+1.40=2.75m
因为每组滤料的过滤水量Q单=8×31.5=252m³/h=0.07m³/s
所以水封井出水堰上水头由矩形堰的流量公式
Q=1.84b23h 计算得: h=0.09m＜0.1m，式中b=1.5m。反洗完毕后，
滤池液面比滤料层高出0.3+0.2+0.09=0.59m。
三、 反冲洗管渠系统
1、 反冲洗用水量计算，设计强度为5，则Q反=5×31.5=157.5
L/s=0.1575m³/s。
2、 Q表=2×31.5=63L/s=0.063m³/s。
3、 反洗的配水干管流速在1.5m/s，则本系统中反洗干管的截面积
为A水干=0.1575/1.5=0.105㎡，设计中取DN350mm，算出实际流速
在1.64m/s。
4、 配水支管的流速在1-1.5m/s，取1m/s，则A方孔=0.1575/1=0.1575
㎡。配水方孔沿滤池长边方向布置，每边各15个，总共30个，取
每孔中心间距为0.74m，算出每孔的尺寸为0.07m×0.07m。采用
DN350，实际流速在4.9m/s。
5、 配气干管的流速在5m/s，则本系统中配气干管的截面积为A气
干=15×31.5/1000×5=0.09㎡。配气支管的流速在10m/s，则A气
支=15×31.5/1000×10=0.04275㎡。布气圆孔的数量和中心距和
配水方孔的数量和中心距一样，则每个布气孔的面积为
0.04275/30=0.001575㎡，则每个气孔的直径按照圆的面积计算为
0.044m，每孔的配气量为56.7m³/h。
6、 气水分配渠断面设计，按照气水联合冲洗时的强度计算，Q反
气水=4×31.5=0.126m³/s，Q反气=15×31.5=0.4725m³/s。则气水
分配渠的断面面积为A气水
=0.126/1.64+0.4725/4.9=0.08+0.1=0.18㎡。
四、 滤池管渠计算
1、 设计气水分配渠的起端宽度为0.4m，高度为0.8m，末端宽度为
0.4m，高度为0.6m。以上算出气水分配渠的断面面积是0.18㎡，
共计30个配水方孔和30个布气圆孔，则0.18/30=0.0006㎡＜0.4×
0.6=0.24㎡，设计满足！
2、 排水集水槽在设计规定中超过滤层表面0.5m，则集水槽的起点
高度为H起=0.5+0.9+0.15+1.4-0.8=2.15m，末端高度为H末
=0.5+0.9+0.15+1.4-0.6=2.35m。则底坡i=（2.35-2.15）
/10.5=0.019。
3、 排水集水槽排水能力校核，按照矩形断面暗沟非满流情况下，
取系数n=0.013，设排水槽超高0.3米，则h排集=2.15-0.3=1.85m，
槽宽b排集=0.4m
湿周X=b+2h=4.1,水流断面的面积A排集=0.4×1.85=0.74㎡，水力
半径R=0.74/4.1=0.18，水流速度v=0.182/3×
0.0191/2/0.013=3.39m/s，过流能力Q排集=0.74×3.39=2.51m/s。
实际排水流量为Q排=Q反水+Q表水=0.1575+0.063=0.2205m³/s＜Q
排集，则设计满足！
五、 进水管渠
1、 进水总渠，每组进水总渠的水流量按照强制流量计算，总渠的
设计流速为0.8-1.2m/s。则Q强=(36000/2)×3/2=0.31m³/s。则进
水总渠的断面尺寸为0.56m×0.56m(池内的水面高度)
沿进水总渠的侧壁开3个进水孔，进水总渠的水经过这3个孔进入滤
池。孔口面积按口淹没出流公式:Q=0.8Agh2 计算,因为是淹没流
A=1，其总面积按滤池强制过滤水量计,孔口两侧水位差取0.10m,则
孔口总面积A孔=0.28㎡。中间面积按表面扫水量设计，A中孔=A孔
×Q表/Q强=0.06㎡。则中孔尺寸为0.24×0.24m。
两侧孔设闸门，采用橡胶囊充气阀，每个测控面积为A侧=(A孔-A
中)/2=0.11㎡。则尺寸为0.33m×0.33m
2、 每座滤池内设的宽顶堰，有进水总渠进水，水流通过宽顶堰，
再进入到每格滤池。取宽顶堰b=3m,宽顶堰与进水总渠的侧壁距离
为0.5m，堰上水头由矩形堰的流量公式Q＝3284.1bh，得到h宽堰
=0.15m。
3、 设计中取配水渠宽度为b配渠=0.4m，高度为0.8m，渠总长与滤
池总宽相等为9m，当渠内水深为0.4m时，则每侧的流量为Q强/2.
得到v配渠=0.31/2×0.4×0.4=0.97m/s，在（0.8-1.2m/s）的范
围内，符合设计。
4、 配水渠的过水能力校核，水力半径R配渠=0.4×0.4/2×
0.4+0.4=0.13m，水力坡降i渠=（0.013×0.97/0.132/3）2=0.002，
渠内水面降落量△h渠=0.002×9/2=0.009m，则最高水位为h配渠+
△h渠=0.409＜0.8,符合设计！
5、 V形槽设计，V形槽底设表扫水出水孔径d=0.025m，滤池长
10.5m，每槽共计80个，间隔0.11m。则表扫水的出水孔总面积A表
=0.04㎡。
表扫水出水孔低于排水集水槽堰顶0.15m,即V 形槽槽底的高度低
于集水槽堰顶0.15m。据潜孔出流公式Q=0.8Agh2,其中Q 为单格
滤池的表扫水量.则表面扫洗时V 形槽内水位高出滤池反冲洗时滤
面：

液v
h
=[表水Q/（2×0.8表孔A）]2/2g=0.05m

反冲洗时排水集水槽的堰上水头由矩形堰的流量公式Q＝
3

2

84.1bh

求得
式中b为集水槽长，b=排槽L=10.5m
Q 为单格滤池反冲洗流量反单Q=反Q/2=0.1575/2=0.083m/s
则 排槽h＝[反单Q/（1.84b）]32＝[0.08/（1.84×10.5）]32≈
0.03m
V 形槽倾角45°,垂直高度0.75m,壁厚0.03m
反冲洗时V 形槽顶高出滤池内液面的高度为：
0.75－0.15－排槽h=0.75-0.15-0.03=0.57m
反冲洗时V 形槽顶高出槽内液面的高度为:
0.75－0.15－排槽h－液vh=0.75－0.15－0.06－0.05=0.52m
6、清水渠，清水渠内水流速度为1m/s，Q强=0.31m³/s，取清水渠宽
度为2m，渠内水深为0.31/2×1=0.155m，则尺寸为2m×0.16m

合集下载

V型滤池设计计算之欧阳家百创编

V型滤池设计计算之欧阳家百创编

3.6 V 型滤池设计计算欧阳家百（2021.03.07） 3.6.1设计参数设计2组滤池，每组滤池设计水量Q=10500m³/d,设计滤速ν=10m/h ，过滤周期48h滤层水头损失：冲洗前的滤层水头损失采用1.8m 第一步 气冲冲洗强度1气q =15L/(s. m ²)，气冲时间气t =3min 第二步气、水同时反冲2气q =15L/(s. m ²)，1水q =4L/(s. m ²)，水气,t =4min 第三步 水冲强度2水q =5L/(s. m ²)，水t =5min冲洗时间t=12min ；冲洗周期T=48h反冲横扫强度1.8L/(s. m ²) ，滤池采用单层加厚均质石英砂滤料，粒径0.96-1.35mm ，不均匀系数1.2-1.6。

3.6.2 设计计算1. 平面尺寸计算1)滤池工作时间/T =24—t T 24=24— 0.2×4824=23.9h2)滤池总面积F=QvT '=9.231021000⨯=87.9m ²3)滤池的分格滤池底板用混凝土，单格宽B =3.5m,单格长L =13m,（一般规定V 型滤池的长宽比为2 ：1—4 ：1，滤池长度一般不宜小于11m ；滤池中央气，水分配槽将滤池宽度分成两半，每一半的宽度不宜超过4m ）面积45.5m ²，共2座，每座面积45.5 m ²，总面积91m ²。

4)校核强制滤速/v /v =1-N NV =12102-⨯=20m/h, 满足v ≤20m/h 的要求。

5)滤池高度的确定H=1H ＋2H ＋3H ＋4H ＋5H ＋6H ＋7H =0.8＋0.1＋1.2＋1.4＋0.4＋0.3＋0.1=4.3m式中：1H ——气水室高度，0.7～0.9m ，取0.8m2H ——滤板厚度m ，取0.1m 3H ——滤料层厚度m ，取1.2m4H ——滤层上水深m ，取1.4m 5H ——进水系统跌差m ，取0.4m 6H ——进水总渠超高m ，取0.3m 7H ——滤板承托层厚度m ，取0.1m6)水封井设计滤层采用单层均质滤料，粒径0.96～1.35mm ，不均匀系数80K 为1.2～1.6，均质滤料清洁滤料层的水头损失按下式计算清H ∆=1803020)-1gm m （γ2001()l v d ϕ式中： 清H ∆——水流通过滤料层的水头损失,㎝；γ——水的运动黏度, ㎝²/s,20℃时为0.0101㎝²/s ；g ——重力加速度，981㎝²/s ；0m ——滤料孔隙率，取0.5；d ——与滤料体积相同的球体直径，㎝，根据厂家提供数据，取为0.1㎝0l ——滤层厚度，120㎝v ——滤速，v=10m/h=0.28m/sϕ——滤料颗粒球度系数，天然沙粒0.75～0.80，取0.8 根据经验，滤速为8～12 m/s 时，清洁滤料层的水头损失一般为30～50㎝，计算值比经验值低，取经验值的底限30㎝位清洁滤料层的过滤水头损失。

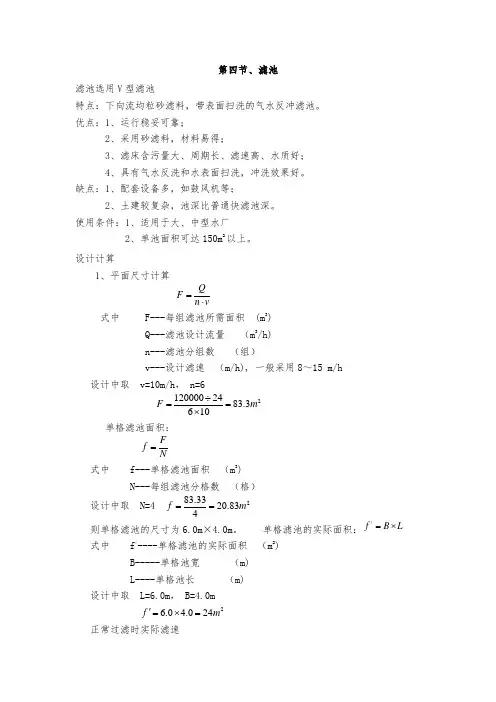

滤池设计计算书

滤池设计计算书

第四节、滤池滤池选用V 型滤池特点：下向流均粒砂滤料，带表面扫洗的气水反冲滤池。

优点：1、运行稳妥可靠； 2、采用砂滤料，材料易得；3、滤床含污量大、周期长、滤速高、水质好；4、具有气水反洗和水表面扫洗，冲洗效果好。

缺点：1、配套设备多，如鼓风机等；2、土建较复杂，池深比普通快滤池深。

使用条件：1、适用于大、中型水厂2、单池面积可达150m 2以上。

设计计算1、平面尺寸计算Q F n v =⋅式中 F---每组滤池所需面积 (m 3) Q---滤池设计流量 （m 3/h) n---滤池分组数 （组）v---设计滤速 （m/h), 一般采用8～15 m/h 设计中取 v=10m/h ， n=621200002483.3610÷==⨯F m单格滤池面积：F f N =式中 f---单格滤池面积 （m 3) N---每组滤池分格数 （格）设计中取 N=4 283.3320.834==f m则单格滤池的尺寸为6.0m ×4.0m 。

单格滤池的实际面积：/f B L =⨯式中 f /----单格滤池的实际面积 （m 2) B-----单格池宽 （m) L----单格池长 （m) 设计中取 L=6.0m ， B=4.0m 26.0 4.024f m '=⨯= 正常过滤时实际滤速1Q v N f '='⨯ 1QQ n =式中 v /----正常过滤时实际滤速 （m/h) Q 1----一组滤池的设计流量 （m 3/h)215000/6833.33==Q m 833.338.68/424.0'==⨯v m h一格冲洗时其他滤格的滤速为()11n Q v N f=-式中 v /---- 一格冲洗时其他滤格的滤速（m/h),一般采用10～14m/h 。

()833.3311.57/4124.0==-⨯n v m h2、进水系统 （1）、进水总渠1111Q H B v =式中 H 1 ---- 进水总渠内水深 （m ）； B 1 ---- 进水总渠净宽 （m ）；v 1 ---- 进水总渠内流速 （m/s ），一般采用0.6～1.0m/s 。

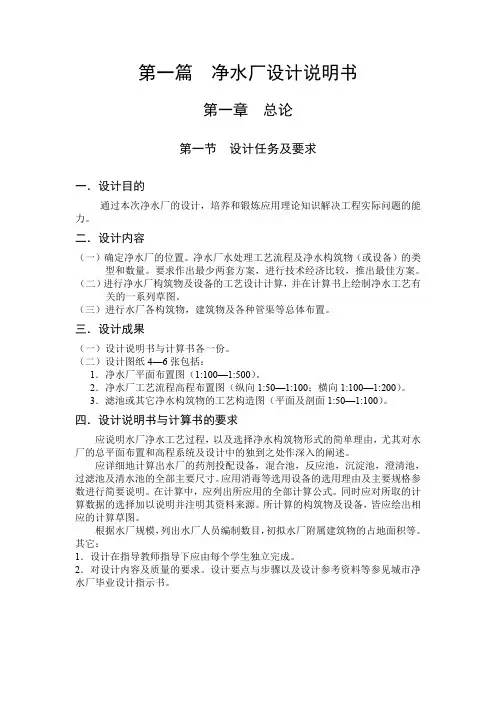

机械搅拌澄清池、V型滤池设计计算

机械搅拌澄清池、V型滤池设计计算

第一篇净水厂设计说明书第一章总论第一节设计任务及要求一．设计目的通过本次净水厂的设计，培养和锻炼应用理论知识解决工程实际问题的能力。

二．设计内容（一）确定净水厂的位置。

净水厂水处理工艺流程及净水构筑物（或设备）的类型和数量。

要求作出最少两套方案，进行技术经济比较，推出最佳方案。

（二）进行净水厂构筑物及设备的工艺设计计算，并在计算书上绘制净水工艺有关的一系列草图。

（三）进行水厂各构筑物，建筑物及各种管渠等总体布置。

三．设计成果（一）设计说明书与计算书各一份。

（二）设计图纸4—6张包括：1．净水厂平面布置图（1:100—1:500）。

2．净水厂工艺流程高程布置图（纵向1:50—1:100；横向1:100—1:200）。

3．滤池或其它净水构筑物的工艺构造图（平面及剖面1:50—1:100）。

四．设计说明书与计算书的要求应说明水厂净水工艺过程，以及选择净水构筑物形式的简单理由，尤其对水厂的总平面布置和高程系统及设计中的独到之处作深入的阐述。

应详细地计算出水厂的药剂投配设备，混合池，反应池，沉淀池，澄清池，过滤池及清水池的全部主要尺寸。

应用消毒等选用设备的选用理由及主要规格参数进行简要说明。

在计算中，应列出所应用的全部计算公式。

同时应对所取的计算数据的选择加以说明并注明其资料来源。

所计算的构筑物及设备，皆应绘出相应的计算草图。

根据水厂规模，列出水厂人员编制数目，初拟水厂附属建筑物的占地面积等。

其它：1．设计在指导教师指导下应由每个学生独立完成。

2．对设计内容及质量的要求。

设计要点与步骤以及设计参考资料等参见城市净水厂毕业设计指示书。

第二节设计资料一．设计题目R市净水厂设计二．基本资料（一）设计水量Q = 5.2×(1+5%)万=54600 m3/d=2275 m3/h=0.632 m3/s （水厂的自用水量5%-10%，这里取5%）（二）水源水质资料表2.1.11．无漂浮物，无令人作呕的不愉快的臭和味；2．水的酸碱度达到pH=6.5—8.5；3．色度不超过15度，并不得呈现出其他异色；4．浑浊度不超过1度，特殊情况下不超过5度；5．总硬度（以CaCO3计）为450mg/L;6．氯化物250mg/L,溶解性总固体为1000mg/L;7．耗氧量（以2O计）为3mg/L,特殊情况下不超过5mg/L;8．细菌总数100CFU/mL;9．总大肠杆菌在每100mL中不得检出。

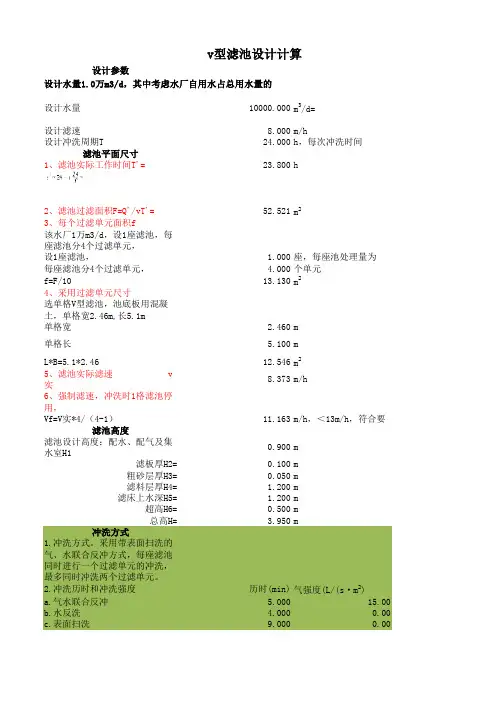

1.0万V型滤池计算
