电风扇creo课程设计
一、课程目标
知识目标：
1. 学生能理解电风扇的基本结构原理，掌握其主要部件的名称及功能。
2. 学生能运用creo软件完成电风扇的三维建模，并对其进行装配和动画展示。
3. 学生了解并掌握电风扇设计中的关键参数，如尺寸、比例和材料选择。
技能目标：
1. 学生能够运用creo软件进行三维设计，具备基本的建模、装配和动画制作技能。
2. 学生通过实际操作，培养动手能力、观察力和问题解决能力。
3. 学生能够进行团队协作，共同完成电风扇的设计与制作。
情感态度价值观目标：
1. 学生培养对工程设计领域的兴趣，激发创新意识和探索精神。
2. 学生在学习过程中，树立正确的价值观，关注产品的实用性和环保性。
3. 学生通过课程学习，增强自信心，培养积极向上的学习态度。
分析课程性质、学生特点和教学要求，本课程将目标分解为以下具体学习成果：
1. 学生能够独立完成电风扇的三维建模和装配。
2. 学生能够对电风扇的设计进行优化，提高其性能和美观度。
3. 学生能够撰写设计报告，阐述设计思路和成果。 4. 学生在课程学习过程中，展现出良好的团队协作、沟通和表达能力。
二、教学内容
本课程教学内容依据课程目标，结合教材内容进行选择和组织，主要包括以下几部分：
1. 电风扇基本原理及结构
- 教材章节：第二章《电风扇结构与原理》
- 内容：电风扇的主要部件及其功能，工作原理，分类及特点。
2. Creo软件操作与建模
- 教材章节：第三章《Creo软件基础》
- 内容：软件界面与工具栏介绍，基本操作命令，二维草图绘制，三维建模。
3. 电风扇三维建模与装配
- 教材章节：第四章《三维建模与装配》
- 内容：电风扇各部件三维建模，装配方法，干涉检查。
4. 动画制作与展示
- 教材章节：第五章《动画制作与渲染》
- 内容：电风扇动画制作，渲染参数设置，展示效果优化。
5. 设计优化与评价
Creo曲⾯造型⼊门图⽂教程，菜鸟都能看得懂！
图1-1
2曲线造型
2.1单击 草绘的图标，选择TOP平⾯并单击中键进⼊草绘界⾯，单击 草绘视图（见图2-1）。
图2-1
2.2依图2-2所⽰绘制草图。
图2-2
2.3点击样式的图标 ，进⼊样式设计界⾯。2.4点击放置曲线的图标 ，按住Ctrl+⿏标左键选择草绘的曲线。2.5点选图2-3所⽰的曲⾯为投影曲⾯。草绘的线条将如图2-4所⽰投影在曲⾯上。
图2-3
图2-4
2.6点击曲线的图标 ，进⼊造型：曲线界⾯。2.7关闭控制点命令 2.8按住[Shift，再按着⿏标左键接近1，出现⼩圆圈松开左键。或者是按住Shift，再以⿏标左键点选边线，会显⽰出⼩圆圈O ，这个点被限制在选中的边线上，可以在选中的线上移动，这个类型的点称为软点。2.9依次按图2-5所标顺序点选1、2、3，点击⿏标中间。
图2-5
2.10点击曲线编辑的图标 ，点选产⽣的曲线进⼊造型：曲线编辑界⾯。2.11移动软点：如图2-6所⽰，⿏标左键按住“软点”拖到底部。重复上⼀步骤完成另⼀侧。
图2-6
2.12修改端点切线向量：⿏标左键点击曲线的端点会出现绿⾊的切线向量，将⿏标靠近切线向量，按着⿏标右键，由快捷菜单中选取曲⾯相切。重复上⼀步骤完成另⼀侧。
图2-7
2.13创建平⾯：使⽤内部平⾯命令 ，向上拉升30。2.14创建曲线：使⽤平⾯曲线命令，按住Shift点选左右两条曲线。点选以后出现的X显⽰出所选的点，此点被固定在基准点或端点上⽆法再移动，此类型的点被称为固定点。 2.15创建曲线中点：点击曲线编辑命令，进⼊造型：曲线编辑。点选曲线，按住右键添加中点如图2-8所⽰。点选创建好的中点拖动到适合的位置如图2-9所⽰或修改坐标值。最后将两端端点设置为与曲⾯相切。
图2-8
图2-9
2.16设置活动平⾯：点击设置活动平⾯命令 如图2-10所⽰。
图2-10
2.17创建曲:5：点击曲线命令，进⼊造型：曲线。选择创建平⾯曲线如图2-11所⽰（注意这⾥需要按住Shift+⿏标左键靠近圆弧出现X时松开）。点选端点设置为曲⾯相切。
第2章 参数化草图绘制
【教学提示】
参数化草图绘制是创建各种零件特征的基础，它主要包括基本实体的绘制、尺寸标注和建立几何关系的操作等。基本实体包括直线、矩形、圆、圆弧、样条曲线、文字等，这些实体在绘制后，可以通过对其尺寸和几何关系的操作(如尺寸的标注和修改，几何关系的添加、删除等)，达到设计要求的效果，另外，还提供了各种草图工具，使用户可以更加方便快捷地修改已有地草图。
【教学要求】
➢ 掌握点、直线、矩形、弧度、圆等基本几何图形的绘制方法
➢ 掌握样条、文字等高级几何图形的绘制方法
➢ 理解几何约束的概念并在草图绘制中熟练应用几何约束
➢ 熟练应用草图绘制工具
➢ 能综合应用各种草图绘制实体和草图绘制工具完成草图绘制
2.1 草图的基本知识
草图有二维草图和三维草图之分。二维草图是位于空间的点、线的组合，使用三维草图可以作为扫描特征的扫描路径、放样或扫描的引导线、放样的中心线等。一般情况下，没有特殊说明时，草图均指二维草图。
二维草图必须在平面上绘制。这个平面可以是基准面，也可以是实体的特征表面等。绘制草图时应首先确定草图的绘制平面。
2 2.1.1 进入草图绘制
建立特征前必须先绘制草图，进入草图绘制有以下两种方式：
方式一：
(1) 选择绘制草图的平面。
(2) 单击【草图】工具栏中的【草图绘制】按钮，使它处于被按下的高亮状态，此时，在图形区的右上角产生一进入草图的符号，开始一幅新的草图，如图2-1所示。
方式二：
(1)
单击【草图】工具栏中的【草图绘制】按钮，系统提示选择基准面。
(2) 在图形区选择基准面，此时，在图形区的右上角产生一进入草图的符号，开始一幅新的草图，如图2-1所示。
图2-1 进入草图绘制状态
2.1.2 退出绘制草图
一般可采用以下几种方法退出绘制草图：
(1) 再次单击【草图】工具栏中的【草图绘制】按钮。
(2) 单击图形区右上角的“草图确认区”。
(3) 没有任何绘图工具选择时，在图形区中右击，选择快捷菜单【退出草图】命令。

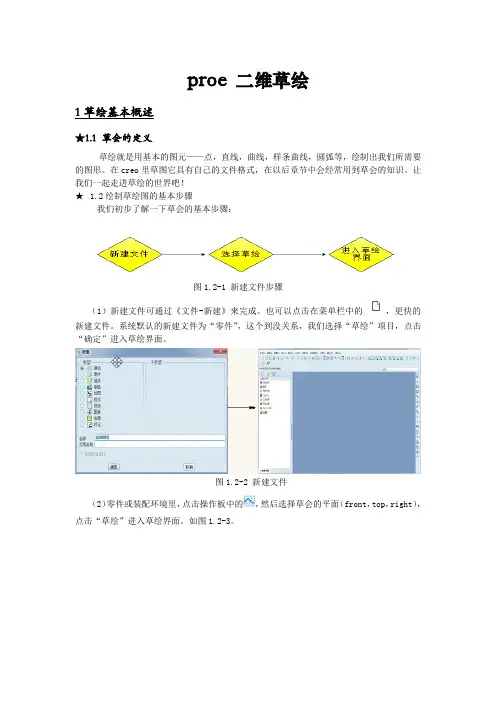

proe 二维草绘
1草绘基本概述
★1.1 草会的定义
草绘就是用基本的图元——点，直线，曲线，样条曲线，圆弧等，绘制出我们所需要的图形。在creo里草图它具有自己的文件格式，在以后章节中会经常用到草会的知识。让我们一起走进草绘的世界吧！
★ 1.2绘制草绘图的基本步骤
我们初步了解一下草会的基本步骤：
图1.2-1 新建文件步骤
（1）新建文件可通过《文件-新建》来完成。也可以点击在菜单栏中的，更快的新建文件。系统默认的新建文件为“零件”，这个到没关系，我们选择“草绘”项目，点击“确定”进入草绘界面。
图1.2-2 新建文件
（2）零件或装配环境里，点击操作板中的，然后选择草会的平面（front，top，right），点击“草绘”进入草绘界面。如图1.2-3。
图1.2-3 放置选项 图1.2-4放置选项
（3）在特征建立过程中，我们可以点击“放置”，选择需要草绘的平面，进入草绘界面，如图1.2-4。
无论我们选择以上三种方法中的哪一个，都是进入一样的草绘界面。我们现在要讲的是第一个方法，是我们单独完成一个草绘文件的操作。
1.3草绘工具的介绍
图1.3-1 菜单栏
图是草绘界面的菜单栏图，在草绘当中我运用到的很少，我不在此一一介绍，在后面的例题讲解时会介绍到。
图1.3-2 工具栏
：是基准平面的显示与关闭的选项，在后面的学习当中如果基准面多，操作不方便的话可以关掉基准平面，这样的话界面会变得比较清晰。
：是基准线的显示与关闭，作用如上。
：是基准点的显示与关闭，作用如上。
